Tip de produs	Distrugător de documente
Marcă	Geha
Model	Top Secret 260 S6
Tip de tăiere	Tăiere pe benzi (5,8 mm) sau tăiere încrucișată în funcție de versiune
Grad de securitate (DIN 32757-1)	Până la nivelul 5 / Geha Level 6*
Dimensiunea de tăiere	De la 1 x 5 mm (tăiere încrucișată) la 5,8 mm (benzi)
Capacitate de tăiere (foi 70 g/m²)	4 până la 28 de foi în funcție de model
Viteză de tăiere	120 până la 130 mm/s
Lățime de lucru	255 mm
Volumul rezervorului	76 litri
Nivel sonor	< 70 dB(A)
Alimentare electrică	230 V, 50 Hz (de asemenea, 100 V/115 V în funcție de versiune)
Putere nominală	670 W
Greutate	26 până la 30 kg în funcție de versiune
Dimensiuni (L x P x H)	448 x 347 x 828 mm
Mod de funcționare	Funcționare permanentă
Materiale distructibile	Hârtie, capse, agrafe, carduri de credit, CD-uri, dischete
Întreținere și curățare	Ungeți regulat blocul de tăiere (tăiere încrucișată); curățați cu o cârpă moale și apă cu săpun
Siguranță	Oprire automată în caz de ușă deschisă, suprasarcină motor, rezervor plin; protecție împotriva degetelor și părului
Garanție	2 ani pentru aparat, 10 ani pentru arborii port-lame (cu excepția nivelului 5/6)
Accesorii incluse	5 saci pentru tăieturi, 1 sticlă de ulei 50 ml (tăiere încrucișată)
Piese de schimb disponibile	Saci pentru tăieturi (ref. 1.330.995.000), ulei special 250 ml (ref. 1.235.997.403)
Reparabilitate	Întreținere de către serviciul post-vânzare autorizat Pelikan
Informații generale	Manual de utilizare disponibil în mai multe limbi; declarație CE de conformitate

Întrebări frecvente - Top Secret 260 S6 GEHA

Care este capacitatea maximă de tăiere a Geha Top Secret 260 S6?

Capacitatea variază în funcție de model: de la 4 la 28 de foi de 70 g/m² într-o singură trecere. Consultați tabelul cu caracteristici tehnice pentru versiunea dumneavoastră.

Pot distruge carduri de credit și CD-uri cu acest aparat?

Da, în funcție de tipul de tăiere. Modelele cu tăiere încrucișată pot distruge carduri de credit, CD-uri și dischete. Purtați ochelari de protecție la distrugerea CD-urilor.

Cum se deblochează distrugătorul în caz de blocaj al hârtiei?

Apăsați comutatorul în poziția ▼ (mers înapoi) pentru a ejecta hârtia. Apoi împărțiți teancul și introduceți foile una câte una. Nu acționați alternativ ▲ și ▼.

Ce fac dacă se aprinde ledul roșu?

Ledul roșu indică fie un rezervor plin, fie o ușă deschisă. Goliți sacul sau verificați închiderea ușii din față.

Cum se unge blocul de tăiere?

Folosiți uleiul special furnizat. Turnați-l pe toată lățimea deschiderii de introducere, apoi acționați mersul înapoi fără hârtie. Această operație este recomandată la golirea colectorului.

Ce materiale să nu distrug?

Nu distrugeți materiale care se pot înfășura (benzi, șireturi) sau obiecte dure altele decât cele menționate. Pentru modelele de securitate nivel 5/6, scoateți capsele și agrafele.

Care este garanția pentru Geha Top Secret 260 S6?

Aparatul beneficiază de o garanție de 2 ani. Arborii port-lame sunt garantați 10 ani, cu excepția gradelor de securitate 5 și HS Level 6.

Poate funcționa distrugătorul în mod continuu?

Da, modul de funcționare este permanent datorită unei puteri de 670 W. Respectați totuși timpii de răcire în caz de suprasarcină.

Cum se curăță exteriorul aparatului?

Debranșați ștecherul, apoi curățați cu o cârpă moale și apă cu săpun necorozivă. Evitați pătrunderea lichidului în aparat.

Unde pot găsi piesele de schimb?

Sacii pentru tăieturi (ref. 1.330.995.000) și uleiul special 250 ml (ref. 1.235.997.403) sunt disponibili prin serviciul post-vânzare Pelikan.

MANUAL DE UTILIZARE Top Secret 260 S6 GEHA

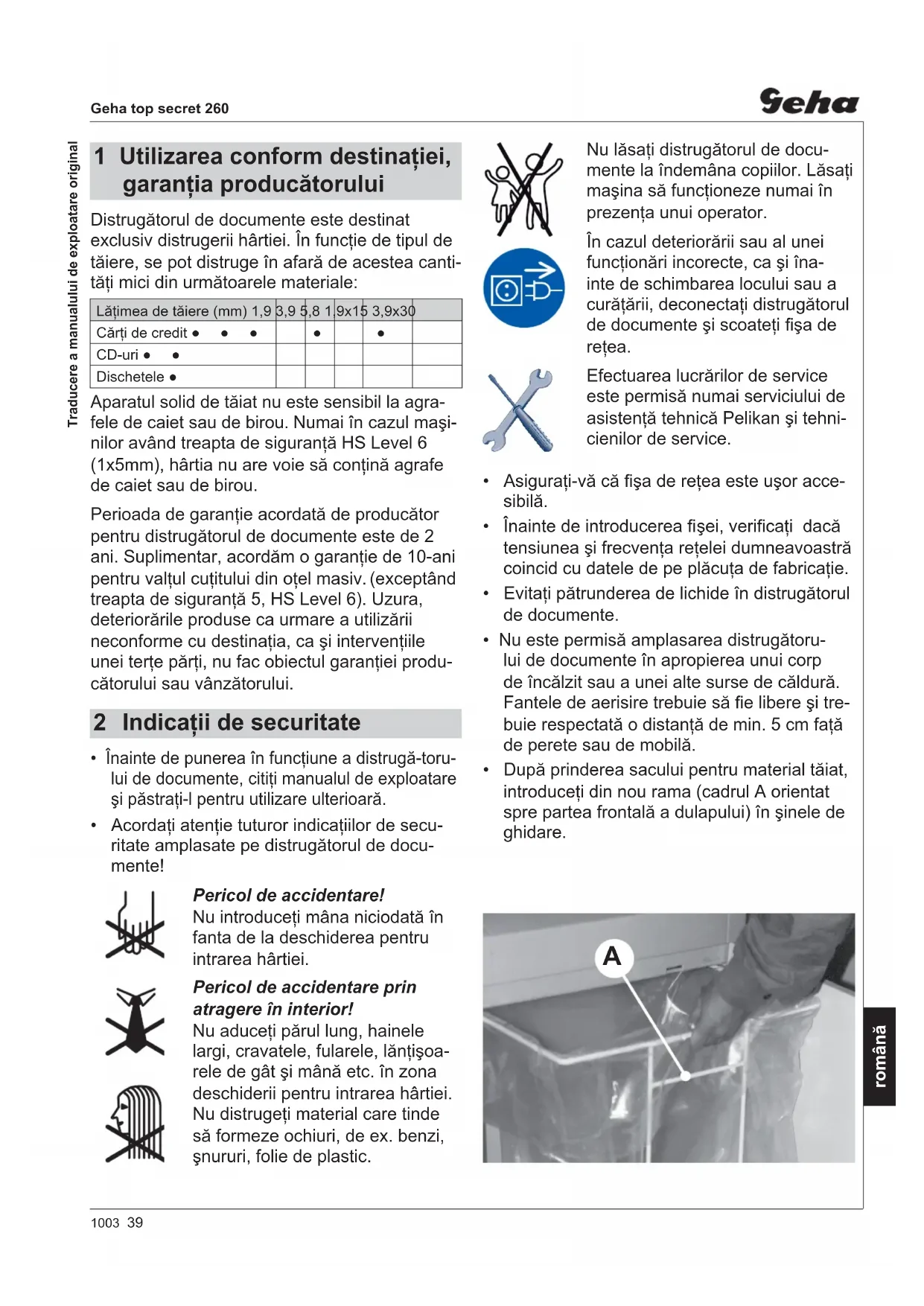

1 Utilizarea conform destinației, garanția producătorului

Distrugătorul de documente este destinat exclusiv distrugerii hârtiei. În funcție de tipul de tăiere, se pot distruge în afară de acestea canti-tăți mici din următoarele materiale:

Lățimea de tăiere (mm) 1,9	3,9	5,8	1	9x15	3,9x30
Cărți de credit ● ● ●		●		●
CD-uri ● ●
Dischetele ●

Aparatul solid de tăiat nu este sensibil la agrafele de caiet sau de birou. Numai în cazul mașinilor având treapta de siguranță HS Level 6 (1x5mm), hârtia nu are voie să conțină agrafe de caiet sau de birou.

Perioada de garanție acordată de producător pentru distrugătorul de documente este de 2 ani. Suplimentar, acordăm o garanție de 10-ani pentru valțul cuțitului din oțel masiv. (exceptând treapta de siguranță 5, HS Level 6). Uzura, deteriorările produse ca urmare a utilizării neconforme cu destinația, ca și intervențiile unei terțe părți, nu fac obiectul garanției producătorului sau vânzătorului.

2 Indicații de securitate

• Înainte de punerea în funcțiune a distrugă-torului de documente, citiți manualul de exploatare și păstrați-l pentru utilizare ulterioară.
• Acordati atenție tuturor indicațiilor de securitate amplasate pe distrugătorul de documente!

Pericol de accidentare!

Nu introduceți mâna niciodată în fanta de la deschiderea pentru intrarea hârtiei.

Pericol de accidentare prin atragere în interior!

Nu aduceți părul lung, hainele largi, cravatele, fularele, lănțișoarele de gât și mână etc. în zona deschiderii pentru intrarea hârtiei. Nu distrugeți material care tinde să formeze ochiuri, de ex. benzi, șnururi, folie de plastic.

Nu lăsați distrugătorul de documente la îndemâna copiilor. Lăsați mașina să funcționeze numai în prezența unui operator.

În cazul deteriorării sau al unei funcționări incorecte, ca și îna- inte de schimbarea locului sau a curățării, deconectați distrugătorul de documente și scoateți fișa de rețea.

Efectuarea lucrărilor de service este permisă numai serviciului de asistență tehnică Pelikan și tehnicienilor de service.

• Asigurați-vă că fișa de rețea este ușor accesibilă.
• Înainte de introducerea fișei, verificați dacă tensiunea și frecvența rețelei dumneavoastră coincid cu datele de pe plăcuța de fabricație.
• Evitați pătrunderea de lichide în distrugătorul de documente.
• Nu este permisă amplasarea distrugătorului de documente în apropierea unui corp de încălzit sau a unei alte surse de căldură. Fantele de aerisire trebuie să fie libere și trebuie respectată o distanță de min. 5 cm față de perete sau de mobilă.

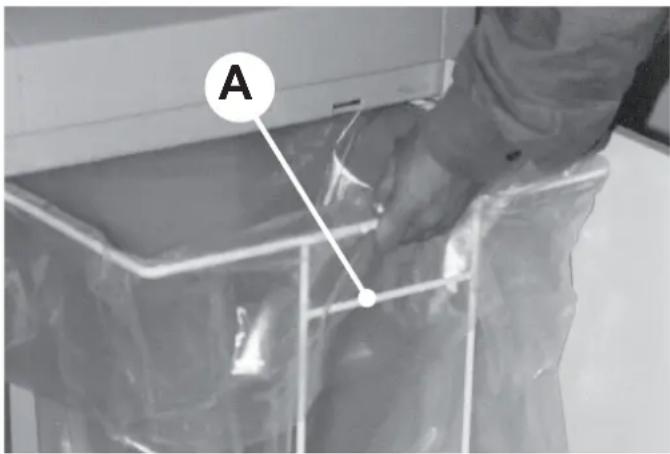

• După prinderea sacului pentru material tăiat, introduceți din nou rama (cadrul A orientat spre partea frontală a dulapului) în șinele de ghidare.

A

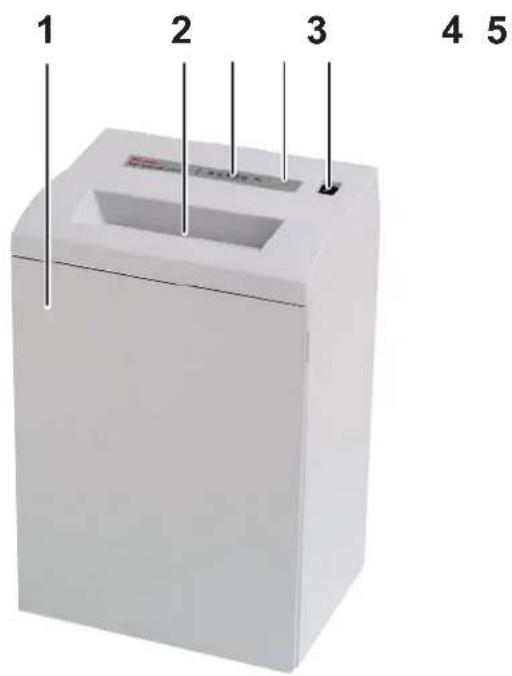

1 2 3 4 5

1 Uşă
2 Deschiderea de introducere
3 Indicații de securitate
4 Indicatorul cu diodă luminiscentă

Distrugătorul de documente este pregătit de funcționare.

Containerul pentru material tăiat este plin Uşă deschisă

5 Comutator basculant

▲: Pornit

▼: Oprit, Mers înapoi

• Distrugător de documente pregătit de racordare, ambalat în cutie de carton
  • 5 saci pentru material tăiat
• 1 fl acon de ulei special pentru blocul de tăiere (50 ml), pentru aparatele cu tăiere în particule
  • Manual de exploatare

Accesorii:

• Sac pentru material tăiat nr. comandă 1.330.995.000
• Ulei special pentru blocul de tăiere (250 ml) nr. comandă 1.235.997.403

5 Utilizarea3 Vedere generală

Pornirea distrugătorului de documente

• Apăsați comutatorul basculant ▲.
  ▶Comutatorul se fixează.
  ▶ LED-ul verde se aprinde.
  Distrugătorul de documente este pregătit de funcționare.

Distrugerea hârtiei

Liquam vulc ut ut lue let dss mod irusescpsum

- Introduceți hârtia care trebuie distrusă. Pentru numărul de foi admisibil, consultați Datele tehnice.

▶ Bariera fotoelectrică pornește automat aparatul de tăiat.
Hârtia este trasă în aparatul de tăiat și distrusă.

La aprox. 3 s după ce deschiderea de intrare a hârtiei este din nou liberă, distrugătorul de documente se deconectează automat și trece în starea pregătită de funcționare.

Mărunțirea CD-urilor, cărților de credit și dischetelor (a se vedea „Utilizarea conform destinației“)

PRECAUTIE!

În funcție de tipul de material, la distrugerea CD-urilor se pot forma așchii. De aceea, purtați ochelari de protectie.

Introduceți CD-urile/cărțile de credit/dischetele în centrul deschiderii.

Oprirea distrugătorului de documente

• Apăsați intermitent comutatorul basculant ▼.
  ▶ Comutatorul sare în poziția zero.

6 Remedierea avariilor

Blocajul de hârtie

Ați introdus prea multă hârtie dintr-odată.

ATENTIE!

Nu conectați aparatul de tăiat alternativînainte - înapoi (▲ - ▼). Această manevră poate deteriora distrugătorul de documente.

• Apăsați comutatorul basculant ▼.
  ▶ Hârtie este împinsă în afară.
• Împărtiți în două stiva de hârtie.
• Apăsați comutatorul basculant ▲.
• Introduceti hârtia succesiv.

Containerul pentru material tăiat este plin

▶ LED-ul roşu se aprinde.
▶Distrugătorul de documente se oprește.

ATENTIE! Goliți neapărat recipientul pentru material tăiat plin, deoarece, în cazul mai multor apăsări repetate, pot apărea disfuncționalități ale aparatului de tăiat.

• Opriti distrugătorul de documente. Pentru aceasta, apăsați intermitent comutatorul basculant ▼.
• Extrageti sacul plin pentru material tăiat și fixați un sac nou.

Uşă deschisă

▶ LED-ul roşu se aprinde.
Distrugătorul de documente se oprește.
- Verificați dacă ușa frontală este închisă corect.

În cazul altor defectiuni, înainte de înştiințarea serviciului nostru de asistență tehnică, vă rugăm să verificați dacă motorul a fost supra-solicitat. Înainte de repornire, lăsați distrugă-torul de documente să se răcească aprox. 15 - 20 min.

7 Curățarea și întreținerea curentă

Opriti distrugătorul de documente și scoateți fișa de rețea. Curățarea se poate face numai cu o cârpă moale și cu o soluție diluată de săpun. Pătrunderea apei în aparat este interzisă.

Verificați funcționarea comutatorului ușii:

Avertizare!

În cazul în care constatați abateri de la următorul proces funcțional, opriți distrugătorul de documente, scoateți fișa de rețea și informați serviciul de asistență tehnică.

• Introduceți fișa de rețea în priză și porniți distrugătorul de documente.
• Introduceți o foaie de hârtie și deschideți ușa frontală, în timp ce foaia este trasă în aparat.
  Aparatul de tăiere trebuie să se deconecteze imediat și indicatorul „Ușă deschisă” trebuie să se aprindă.
• Închideti uşa.
  Aparatul de tăiere nu are voie încă să pornească din nou.
• Extrageți hârtia din deschiderea de introducere. Bariera fotoelectrică trebuie să fie liberă.
• Opriti maçina și porniti-o din nou.
  La alimentarea cu hârtie, aparatul de tăiere pornește.

DON'T FORGET

Lubrifiati cu ulei aparatul de tăiat în cazul în care randamentul de tăiere scade, dacă apar zgomote sau după fi ecare golire a recipientului pentru material tăiat (numai la tăierea în particule):

• Pulverizați ulei special pentru blocul de tăiere prin deschiderea de intrare a hârtiei pe întreaga lățime, pe axele de tăiere.
• Lăsați aparatul de tăiat să ruleze înapoi fără alimentare cu hârtie (▼).
  Se desprind praf de hârtie și particule.

8 Date tehnice

Tip de tăiere		Tăiere în fășii			Tăiere în particule
Dimensiunea de tăiere (mm)		5,8	3,9	1,9	3,9 x 30	1,9 x 15	0,78 x 11	1 x 5
Treapta de siguranță DIN 32757 – 1 2 2 3 3 4		5 Level	6*
Capacitatea de tăiere (foi), DIN A4	70 g/m2	28 - 30	22 - 24	16 - 18	15 - 18	10 - 12	6 - 8	4 - 5
	80 g/m2	22 - 24	17 - 19	13 - 14	12 - 14	8 - 10	5 - 7	3 - 4
Viteza de tăiere		120 mm/s			130 mm/s
Masa		26 kg			30 kg
Lățimea de lucru		255 mm
Racord		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Puterea la nr. max. de foi		670 W
Regimul funcțional		Regim de funcționare permanentă
Condiții ambiante în funcțiune:TemperaturaUmiditatea relativă a aeruluiAltitudinea peste nivelul mării		-10 °C până la +40 °Cmax. 90 %, fără formare de condensmax. 2.000 m
Dimensiuni L x I x H (mm)		448 x 347 x 828
Volumul recipientului de colectare		76 l
Nivelul presiunii acustice emise		< 70 dB (A)

* Specificatie Geha

Declaratia de conformitate CE

Producătorul HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen declară prin prezenta că mașina menționată în continuare

Distrugător de documente Geha top secret 260

corespunde pe baza concepției și variantei sale constructive, precum și în varianta pusă de noi în circulație, cerințelor de securitate și sănătate care stau la baza directivelor CE:

Directiva CE privind echipamentele tehnice 2006 / 42 / CE

Directiva privind compatibilitatea electromagnetică 2004 / 108 / CE

Norme aplicate și specificații tehnice:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006 • EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-6:1996 + A1:2001
• EN 13849-1 • EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006

Împuternicit pentru redactarea documentațiilor tehnice:

S-a efectuat o verificare a tipului de maşină din punct de vedere al concordanței cu cerințele directivei CE privind echipamentele tehnice, de către: Conducerea comisiei de specialitate, Centrul de verificare și certificare, prin bunăvoința conducerii asociației de profil, Deelbögenkamp 4, D-22297 Hamburg.

Acest centru de încercări este centru competent în sensul Anexei XI a directivei CE privind echipamentele tehnice.
