| Type de produit | Destructeur de documents |
| Marque | Geha |
| Modèle | Top Secret 260 S6 |
| Type de coupe | Coupe bandes (5,8 mm) ou coupe croisée selon version |
| Degré de sécurité (DIN 32757-1) | Jusqu'à niveau 5 / Geha Level 6* |
| Taille de coupe | De 1 x 5 mm (coupe croisée) à 5,8 mm (bandes) |
| Capacité de coupe (feuilles 70 g/m²) | 4 à 28 feuilles selon modèle |
| Vitesse de coupe | 120 à 130 mm/s |
| Largeur de travail | 255 mm |
| Volume du réservoir | 76 litres |
| Niveau sonore | < 70 dB(A) |
| Alimentation électrique | 230 V, 50 Hz (également 100 V/115 V selon version) |
| Puissance nominale | 670 W |
| Poids | 26 à 30 kg selon version |
| Dimensions (L x P x H) | 448 x 347 x 828 mm |
| Mode de fonctionnement | Fonctionnement permanent |
| Matériaux destructibles | Papier, agrafes, trombones, cartes de crédit, CD, disquettes |
| Entretien et nettoyage | Huiler régulièrement le bloc de coupe (coupe croisée) ; nettoyer avec un chiffon doux et eau savonneuse |
| Sécurité | Arrêt automatique en cas de porte ouverte, surcharge moteur, réservoir plein ; protection contre les doigts et cheveux |
| Garantie | 2 ans sur l'appareil, 10 ans sur les arbres porte-lames (sauf niveau 5/6) |
| Accessoires inclus | 5 sacs pour découpures, 1 bouteille d'huile 50 ml (coupe croisée) |
| Pièces détachées disponibles | Sacs pour découpures (réf. 1.330.995.000), huile spéciale 250 ml (réf. 1.235.997.403) |
| Réparabilité | Entretien par service après-vente agréé Pelikan |
| Informations générales | Notice d'utilisation disponible en plusieurs langues ; déclaration CE de conformité |
FOIRE AUX QUESTIONS - Top Secret 260 S6 GEHA
Questions des utilisateurs sur Top Secret 260 S6 GEHA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Destructeur de document au format PDF gratuitement ! Retrouvez votre notice Top Secret 260 S6 - GEHA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Top Secret 260 S6 de la marque GEHA.
MODE D'EMPLOI Top Secret 260 S6 GEHA

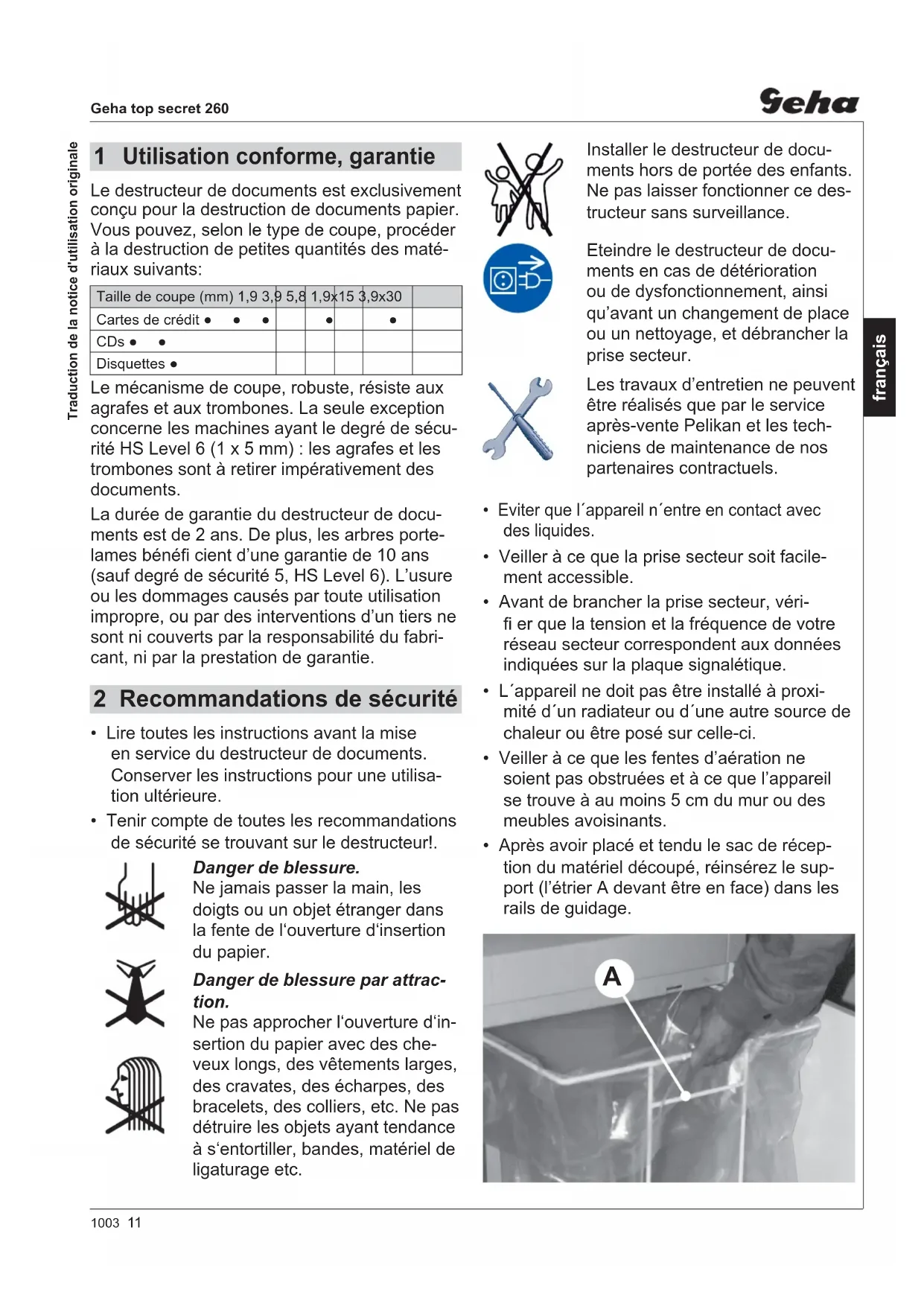

1 Utilisation conforme, garantie
Le destructeur de documents est exclusivement conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants:
| Taille de coupe (mm) 1,9 3,9 5,8 1,9x15 3,9x30 | |||||
| Cartes de crédit ● ● ● | ● | ● | |||
| CDs ● ● | |||||
| Disquettes ● | |||||
Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones. La seule exception concerne les machines ayant le degré de sécurité HS Level 6 (1 x 5 mm) : les agrafes et les trombones sont à retirer impérativement des documents.
La durée de garantie du destructeur de documents est de 2 ans. De plus, les arbres portelames bénéfi cient d'une garantie de 10 ans (sauf degré de sécurité 5, HS Level 6). L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.
2 Recommandations de sécurité
- Lire toutes les instructions avant la mise en service du destructeur de documents. Conserver les instructions pour une utilisation ultérieure.
- Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur!.
Danger de blessure.
Ne jamais passer la main, les doigts ou un objet étranger dans la fente de l'ouverture d'insertion du papier.
Danger de blessure par attraction.
Ne pas approcher l'ouverture d'insertion du papier avec des cheveux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc.
Installer le destructeur de documents hors de portée des enfants. Ne pas laisser fonctionner ce destructeur sans surveillance.
Eteindre le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débrancher la prise secteur.
Les travaux d'entretien ne peuvent être réalisés que par le service après-vente Pelikan et les techniciens de maintenance de nos partenaires contractuels.
- Eviter que l'appareil n'entre en contact avec des liquides.
- Veiller à ce que la prise secteur soit facilement accessible.
- Avant de brancher la prise secteur, vérifi er que la tension et la fréquence de votre réseau secteur correspondent aux données indiquées sur la plaque signalétique.
- L'appareil ne doit pas être installé à proximité d'un radiateur ou d'une autre source de chaleur ou être posé sur celle-ci.
- Veiller à ce que les fentes d'aération ne soient pas obstruées et à ce que l'appareil se trouve à au moins 5 cm du mur ou des meubles avoisinants.

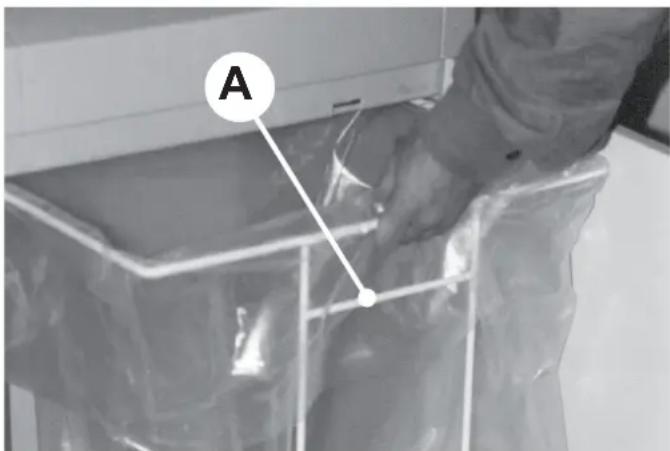

- Après avoir placé et tendu le sac de réception du matériel découpé, réinsérez le support (l'étrier A devant être en face) dans les rails de guidage.
2 Ouverture d'insertion
3 Recommandations de sécurité
4 Voyant lumineux LED
Le destructeur de documents est prêt à fonctionner.
Le réservoir de découpures est plein / le contact de la porte est interrompu.
5 Interrupteur à bascule
▲: Marche
▼: Arrêt, retour
4 Ampleur de la livraison
- Destructeur de documents en ordre de marche emballé dans un carton
- 5 sacs pour découpures
- 1 bouteille d'huile spéciale pour le bloc de découpage 50 ml (Coupe croisée)
- Notice d'utilisation
Accessoires:
- Sac pour découpures
No. de commande. 1.330.995.000 - Bouteille d'huile spéciale pour le bloc de découpage 250 ml
No. de commande 1.235.997.403
5 Mise en service
Mise en marche
- Mettre l'interrupteur à bascule sur la ▲.
▶ L'interrupteur à bascule s'enclenche.
▶ Le voyant lumineux vert est allumé.
▶ Le destructeur de documents est prêt à fonctionner (Standby).
Broyage de papier
Le processus de destruction du papier est démarré au moyen d'une cellule photoélectrique dans l'ouverture d'insertion du papier.
Lorsque l'ouverture d'insertion du papier est de nouveau dégagée, le mécanisme de découpage s'arrête automatiquement après environ 3 sec. et retourne en stand-by.
Destruction de CD, cartes de crédit et disquettes
(voir « Utilisation conforme »)
PRUDENCE!
Selon le type de matériau, la destruction des CD peut entraîner des éclats. C'est pourquoi vous devez porter des lunettes de protection.
Insérez le CD/la carte de crédit/la disquette au milieu de l'ouverture d'alimentation.
Mise hors circuit
- Appuyer légèrement sur la ▼ de l'interrupteur à bascule.
▶ Il se remet en position initiale.
6 Elimination de défauts
Bourrage de papier
Vous avez introduit trop de papier à la fois.
ATTENTION ! Ne pas actionner l'interrupteur à bascule alternativement sur la
▲ - ▼. Le mécanisme de découpage peut être endommagé.
- Appuyer sur l'interrupteur à bas-culesur la touche ▼ et le maintenir ainsi.
▶ Le papier est transporté en-dehors. - Diviser la pile de papier en deux.
- Appuyer sur l'interrupteur à bascule sur la touche ▲.
- Insérer les feuilles de papier les unes après les autres.
Le réservoir de découpures est plein
Le voyant lumineux rouge est allumé.
▶Le destructeur de documents s'arrête.
ATTENTION!
Lors de l'arrêt du destructeur, vider la corbeille. Ne pas tasser les particules dans la corbeille, vous pour-riez entraîner un dysfonctionnement du dispositif de coupe.
- Eteindre le destructeur en appuyant légèrement sur la pos. ▼ de l'interrupteur à bascule.
- Enlever le sac de découpures plein et en mettre un nouveau.
Le contact de la porte est interrompu
Le voyant lumineux rouge est allumé.
▶ Le destructeur s'arrête.
- Contrôler si la porte avant est fermée correctement.
Concernant les pannes de natures différentes, vérifi er avant de contacter notre service après-vente si le moteur a été surchargé. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.
7 Entretien et maintenance
Mettre le destructeur de documents à l'arrêt, débrancher la prise secteur. Ne nettoyer l'appareil qu'au moyen d'un chiffon doux et d'eau savonneuse non corrosive. Veiller à ce que l'eau ne pénètre pas dans l'appareil.
Vérifi ez le fonctionnement du commutateur de la porte :
Avertissement !
Si vous constatez des écarts par rapport au fonctionnement suivant, éteignez le destructeur de documents, débranchez la prise et contactez le service après-vente.
- Branchez la prise secteur et allumez le destructeur de documents.
- Insérez une feuille de papier et ouvrez la porte frontale pendant que la feuille est happée.
Le dispositif de coupe doit aussitôt s'éteindre et l'affi chage « Porte ouverte » doit s'allumer.
- Fermez la porte.
▶ Le dispositif de coupe ne doit pas encore se remettre en marche. - Retirez le papier de l'ouverture d'alimentation. La cellule photoélectrique doit être libre.
- Eteignez la machine et rallumez-la.
▶ Si vous insérez du papier, le dispositif de coupe se met en marche.
- Versez de l'huile spéciale pour bloc de coupe sur les cylindres de coupe dans toute la largeur de l'ouverture d'introduction de papier.
- Faire fonctionner le dispositif de coupe plusieurs fois en arrière sans papier (▼).
▶ La poussière et les particles seront détruits.
8 Caractéristiques techniques
| Type de coupe Coupe bandes Coupe croisée | |||||||
| Taille de coupe (mm) 5,8 3,9 1,9 3,9 x 30 1,9 | x 15 0,78 | x 11 1 x 5 | |||||
| Degré de sécurité DIN 32757 – 1 2 2 3 3 4 5 | Level 6* | ||||||
| Puissance de coupe (feuilles) 70 g/m2DIN A4 80 g/m2 | 28 - 3022 - 24 | 22 - 2417 - 19 | 16 - 1813 - 14 | 15 - 1812 - 14 | 10 - 128 - 10 | 6 - 85 - 7 | 4 - 53 - 4 |
| Vitesse de coupe | 120 mm/s | 130 mm/s | |||||
| Poids | 26 kg | 30 kg | |||||
| Largeur de travail | 255 mm | ||||||
| Alimentation électrique | 230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz | ||||||
| Puissance pour nombre maximum de feuilles | 670 W | ||||||
| Mode de fonctionnement | Fonctionnement permanent | ||||||
| Conditions ambiantes d’utilisation :TempératureHumidité relative de l’airHauteur au-dessus NN | -10 °C à +40 °Cmax. 90 %, sans condensationmax. 2 000 m | ||||||
| Dimensions W x D x H (mm) | 448 x 347 x 828 | ||||||
| Volume du réservoir de découpare | 76 l | ||||||
| Niveau sonore | < 70 dB (A) | ||||||
* Geha-spécifi cation
Déclaration de conformité CE
Le fabricant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen déclare par la présente que la machine ci-dessous désignée par
destructeur de documents Geha top secret 260
répond, de par la conception et la structure du modèle commercialisé par nous, aux exigences essentielles de sécurité et de santé des directives CE ci-dessous :
Directive machines 2006 / 42 / CE
Directive CEM 2004 / 108 / CE
Normes appliquées et spécifications techniques :
• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006
• EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001 • EN 61000-4-6:1996 + A1:2001
• EN 13849-1
• EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006
Responsable de la composition du dossier technique :
Rolf Gasteier - Directeur Technique
Le test de conformité de la machine avec les directives CE a été réalisé par : Fachausschuss Verwaltung, Prüf- und Zertifizierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hambourg.
Cet organisme de contrôle est compétent en application de l'annexe XI à la Directive européenne sur les machines.
