| Tipo de producto | Destructora de documentos |
| Marca | Geha |
| Modelo | Top Secret 260 S6 |
| Tipo de corte | Corte en tiras (5,8 mm) o corte cruzado según versión |
| Grado de seguridad (DIN 32757-1) | Hasta nivel 5 / Geha Level 6* |
| Tamaño de corte | De 1 x 5 mm (corte cruzado) a 5,8 mm (tiras) |
| Capacidad de corte (hojas 70 g/m²) | 4 a 28 hojas según modelo |
| Velocidad de corte | 120 a 130 mm/s |
| Ancho de trabajo | 255 mm |
| Volumen del depósito | 76 litros |
| Nivel sonoro | < 70 dB(A) |
| Alimentación eléctrica | 230 V, 50 Hz (también 100 V/115 V según versión) |
| Potencia nominal | 670 W |
| Peso | 26 a 30 kg según versión |
| Dimensiones (An x Pr x Al) | 448 x 347 x 828 mm |
| Modo de funcionamiento | Funcionamiento permanente |
| Materiales destruibles | Papel, grapas, clips, tarjetas de crédito, CD, disquetes |
| Mantenimiento y limpieza | Engrasar regularmente el bloque de corte (corte cruzado); limpiar con un paño suave y agua jabonosa |
| Seguridad | Parada automática en caso de puerta abierta, sobrecarga del motor, depósito lleno; protección contra dedos y cabello |
| Garantía | 2 años en el aparato, 10 años en los árboles portacuchillas (excepto nivel 5/6) |
| Accesorios incluidos | 5 bolsas para recortes, 1 botella de aceite 50 ml (corte cruzado) |
| Piezas de repuesto disponibles | Bolsas para recortes (ref. 1.330.995.000), aceite especial 250 ml (ref. 1.235.997.403) |
| Reparabilidad | Mantenimiento por servicio postventa autorizado Pelikan |
| Información general | Manual de instrucciones disponible en varios idiomas; declaración CE de conformidad |
Preguntas frecuentes - Top Secret 260 S6 GEHA
Preguntas de los usuarios sobre Top Secret 260 S6 GEHA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Destructora de documentos en formato PDF gratis! Encuentra tus instrucciones Top Secret 260 S6 - GEHA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Top Secret 260 S6 de la marca GEHA.
MANUAL DE USUARIO Top Secret 260 S6 GEHA
DISTRUGĂTOR DE DOCUMENTE
ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

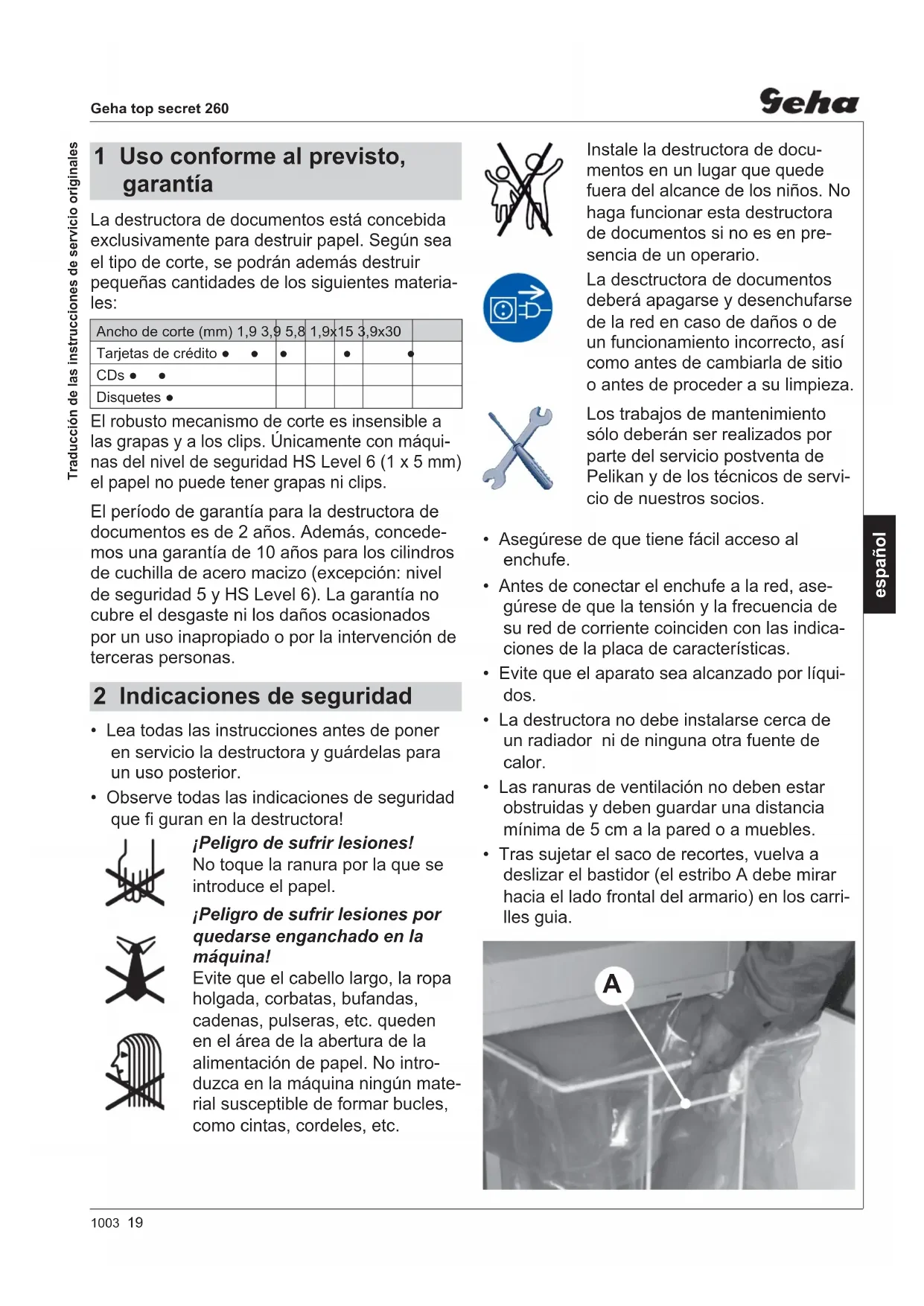

1 Uso conforme al previsto, garantía
La destructora de documentos está concebida exclusivamente para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:
| Ancho de corte (mm) 1,9 3,9 5,8 | 1,9x15 3,9x30 | |||
| Tarjetas de crédito ● | ● | ● | ● | |
| CDs ● | ● | |||
| Disquetes ● | ||||
El robusto mecanismo de corte es insensible a las grapas y a los clips. Únicamente con máquinas del nivel de seguridad HS Level 6 (1 x 5 mm) el papel no puede tener grapas ni clips.
El período de garantía para la destructora de documentos es de 2 años. Además, concedemos una garantía de 10 años para los cilindros de cuchilla de acero macizo (excepción: nivel de seguridad 5 y HS Level 6). La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.
2 Indicaciones de seguridad
- Lea todas las instrucciones antes de poner en servicio la destructora y guárdelas para un uso posterior.
- Observe todas las indicaciones de seguridad que fi guran en la destructora!
¡Peligro de sufrir lesiones!
No toque la ranura por la que se introduce el papel.
¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!
Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.
Instale la destructora de documentos en un lugar que quede fuera del alcance de los niños. No haga funcionar esta destructora de documentos si no es en presencia de un operario.
La desctrutora de documentos deberá apagarse y desenchufarse de la red en caso de daños o de un funcionamiento incorrecto, así como antes de cambiarla de sitio o antes de proceder a su limpieza.
Los trabajos de mantenimiento sólo deberán ser realizados por parte del servicio postventa de Pelikan y de los técnicos de servicio de nuestros socios.
- Asegúrese de que tiene fácil acceso al enchufe.
- Antes de conectar el enchufe a la red, asegúrese de que la tensión y la frecuencia de su red de corriente coinciden con las indicaciones de la placa de características.
- Evite que el aparato sea alcanzado por líquidos.
- La destructora no debe instalarse cerca de un radiador ni de ninguna otra fuente de calor.
- Las ranuras de ventilación no deben estar obstruidas y deben guardar una distancia mínima de 5 cm a la pared o a muebles.
- Tras sujetar el saco de recortes, vuelva a deslizar el bastidor (el estribo A debe mirar hacia el lado frontal del armario) en los carrilles guia.


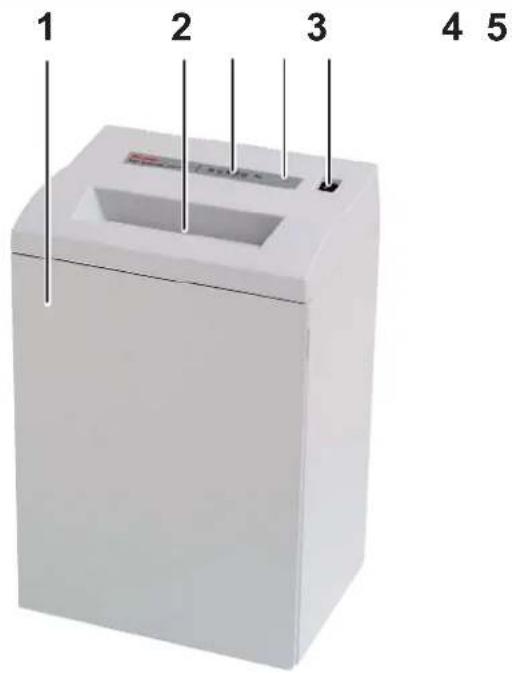

A3 Vista general
2 Abertura para la alimentación
3 Indicaciones de seguridad
4 Indicación de diodos luminosos
El aparato está en condiciones de servicio.
Recipiente de papel cortado lleno / Contacto de puerta interrumpido
5 Interruptor basculante
▲: On
▼: Off, retorno
4 Volumen de suministro
- Destructora de documentos empaquetada en cartón
• 5 sacos de plegado lateral - para corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador
- Instrucciones de servicio
Accesorios:
- Sacos de plegado lateral N.° de pedido: 1.330.995.000
- Botella 250 ml de aceite especial para el bloque cortador N.° de pedido 1.235.997.403
5 Manejo
Encender la destructora de documentos
- Pulse el interruptor basculante ▲.
El interruptor basculante engatilla.
La indicación verde está encendida.
El aparato está dispuesto para el funcionamiento (Stand by).
Destruir papel
- Introduzca el papel que desea destruir. Consulte en „Datos técnicos“ la cantidad de hojas permitida.
▶ El proceso de trituración es arrancado por una fotocélula en el orifi cio para la alimentación del papel.
▶ El papel es introducido en el mecanismo de corte y destruido.
Cuando vuelve a estar libre el orificio para la alimentación del papel, el mecanismo de corte se desconecta automáticamente tras aprox. 3 segundos vuelve a la posición inicial. (Standby)
Trituración de CDs, tarjetas de crédito y disquetes (véase “Uso conforme al previsto”)
¡PRECAUCIÓN!
En función del tipo de material, puede que se formen astillas al destruir CDs. Por ello, lleve siempre gafas de protección.
Introduzca el CD/tarjeta de crédito/disquete por el centro de la abertura de entrada.
Apagar la destructora de documentos
- Pulse suavemente el interruptor basculante ▼.
▶ El interruptor salta a la posición cero.
6 Solución de averías
Papel atascado
Ha introducido demasiado papel al mismo tiempo.
¡ATENCIÓN! No conmute alternativamente el mecanismo de corte en sentido hacia adelante/hacia atrás (▲ - ▼) pues ello podría dañar la destructora de documentos
- Pulse el interruptor basculante ▼.
▶ El papel es expulsado. - Divida en dos mitades la pila de papel.
el interruptor basculante
- Introducir las hojas de papel una por una.
Recipiente de papel cortado lleno
▶ La indicación roja en estáencendida.
La destructora de documentos se desconecta.
¡ATENCIÓN!
Vacíe el depósito de papel cortado en cuanto esté lleno, pues si se comprime varias veces el material cortado se pueden producir averías en el funcionamiento del mecanismo de corte.
- Apague la destructora de documentos pulsando el interruptor basculante ▼.
- Cambiar el saco para papel cortado, sujetar un nuevo saco para papel cortado.
Contacto de puerta interrumpido
▶La indicación roja en estáencendida.
La destructora de documentos se apaga.
- Cerrar la puerta frontal.
En caso de otros fallos, asegúrese de no haber sobrecargado el motor antes de informar a nuestro servicio postventa. Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 15 y 20 minutos.
7 Limpieza y mantenimiento
Apague la destructora de documentos y extraiga el enchufe. Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.
Comprobar el funcionamiento del conmutador de la puerta:
¡Cuidado!
Si detecta que la siguiente operación no se desarrolla de la forma prevista, apague la destructora de documentos, desenchúfela y consulte al servicio postventa.
- Enchufe el conector de red y encienda la destructora de documentos.
- Introduzca una hoja de papel y abra la puerta frontal mientras la hoja se va introduciendo.
El mecanismo de corte debe desconectarse de inmediato y debe iluminarse la indicación "puerta abierta". - Cierre la puerta.
▶ El mecanismo de corte aún no debe volver a arrancarse. - Extraiga el papel por la abertura de entrada. La célula fotoeléctrica no debe estar obs-truida.
- Apague y vuelva a encender la máquina.
▶ El mecanismo de corte arranca con la alimentación de papel.
- Inyecte aceite limpiador especial para el bloque de corte a través de la abertura para la alimentación de papel en toda la anchura de los ejes de corte.
- Dejar retroceder el mecanismo de corte sin alimentar papel (▼).
- De esta forma se sueltan partículas y polvo de papel.
8 Datos técnicos
| Tipo de corte Corte en tiras Corte en partículas | |||||||
| Tamaño de corte (mm) 5,8 3,9 1,9 3,9 x 30 1,9 x 15 0,78 x 11 x 5 | |||||||
| Nivel de seguridad DIN 32757 – 1 2 2 3 3 4 5 | Level 6* | ||||||
| Capacidad de corte (hojas), DIN A4 70 g/m280 g/m2 | 28 - 3022 - 24 | 22 - 2417 - 19 | 16 - 1813 - 14 | 15 - 1812 - 14 | 10 - 128 - 10 | 6 - 85 - 7 | 4 - 53 - 4 |
| Velocidad de corte | 120 mm/s | 130 mm/s | |||||
| Peso | 26 kg | 30 kg | |||||
| Anchura de trabajo | 255 mm | ||||||
| Conexión | 230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz | ||||||
| Potencia con cantidad maxima de hojas | 670 W | ||||||
| Modo de servicio | Funcionamiento continuo | ||||||
| Condiciones ambientales durante el funcionamiento:Temperatura Humedad relativa del aire Altura sobre el nivel del mar | de -10 °C a +40 °Cmáx. 90 %, sin condensaciónmáx. 2.000 m | ||||||
| Dimensiones Anch. x Prof. x Alt. (mm) | 448 x 347 x 828 | ||||||
| Capacidad del saco para papel cortado | 76 l | ||||||
| Nivel de emisión de ruidos | < 70 dB (A) | ||||||
* Especifi cación Geha
Declaración de conformidad de la CE
Por la presente, el fabricante HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen declara que en su concepción y construcción, el modelo puesto en circulación de la máquina denominada
Destructora de documentos Geha top secret 260
cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE:
Directiva sobre máquinas 2006 / 42 / CE
Directiva CEM 2004 / 108 / CE
Normas y especificaciones técnicas:
• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 61000-3-2:2006
• EN 61000-4-4:1995 + A1:2001 + A2:2001
• EN 61000-3-3:1995 + A1:2001 + A2:2005
• EN 61000-4-5:1995 + A1:2001
• EN 55014-2:1997 + A1:2001
• EN 61000-4-6:1996 + A1:2001
• EN 13849-1
• EN 61000-4-11:1994 + A1:2001
• EN 60950-1:2006
Responsable de la elaboración de la documentación técnica:
El tipo de máquina ha sido homologado de conformidad con los requisitos de la directiva sobre máquinas CE por:
Este centro de homologación es el organismo responsable conforme al apéndice XI de la directiva sobre máquinas CE.
