Top Secret 390 S4 - Destructeur de document GEHA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de destructeur	Destructeur de documents
Capacité de destruction	Jusqu'à 390 feuilles par jour
Type de coupe	Coupe en particules (S4)
Dimensions des particules	4 x 40 mm
Niveau de sécurité	P-4 (selon la norme DIN 66399)
Capacité du bac	25 litres
Fonctionnalités supplémentaires	Protection contre la surchauffe, arrêt automatique
Poids	Environ 10 kg
Utilisation recommandée	Bureaux, utilisation personnelle ou professionnelle
Maintenance	Lubrification régulière des lames recommandée
Sécurité	Équipé d'un interrupteur de sécurité et d'une protection contre les surcharges
Garantie	2 ans
Informations générales	Idéal pour la destruction de documents sensibles et confidentiels

FOIRE AUX QUESTIONS - Top Secret 390 S4 GEHA

Comment puis-je arrêter le GEHA Top Secret 390 S4 s'il est coincé ?

Débranchez l'appareil, attendez quelques minutes, puis tirez doucement sur le document coincé tout en redémarrant le destructeur.

Le destructeur de documents peut-il détruire des agrafes ou des trombones ?

Oui, le GEHA Top Secret 390 S4 est conçu pour détruire des documents avec des agrafes et des trombones. Cependant, évitez d'en mettre trop pour ne pas endommager la lame.

Pourquoi le destructeur ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le bac à déchets est correctement en place.

Quelle est la capacité maximale de destruction de documents du GEHA Top Secret 390 S4 ?

Le GEHA Top Secret 390 S4 peut détruire jusqu'à 12 feuilles de papier à la fois, selon le type et l'épaisseur du papier.

Comment puis-je nettoyer les lames du destructeur ?

Utilisez une huile spéciale pour destructeurs de documents. Appliquez quelques gouttes d'huile sur une feuille de papier et passez-la à travers l'appareil pour lubrifier les lames.

Que faire si le destructeur surchauffe ?

Arrêtez l'appareil et laissez-le refroidir pendant environ 30 minutes avant de le réutiliser. Évitez de dépasser le temps d'utilisation continu recommandé.

Le bac à déchets est plein. Que dois-je faire ?

Retirez le bac à déchets, videz-le dans une poubelle, puis remettez-le en place pour que le destructeur puisse fonctionner à nouveau.

Puis-je détruire des cartes de crédit avec le GEHA Top Secret 390 S4 ?

Non, le GEHA Top Secret 390 S4 n'est pas conçu pour détruire des cartes de crédit. Utilisez un destructeur spécifiquement conçu pour ce type de matériau.

Quelle garantie offre le GEHA Top Secret 390 S4 ?

Le GEHA Top Secret 390 S4 est généralement livré avec une garantie de 2 ans, mais vérifiez les conditions spécifiques de votre achat.

Où puis-je trouver des pièces de rechange pour mon destructeur ?

Vous pouvez contacter le service client de GEHA ou visiter leur site web pour commander des pièces de rechange spécifiques.

MODE D'EMPLOI Top Secret 390 S4 GEHA

: On
: Off, Reverse

5 Operation

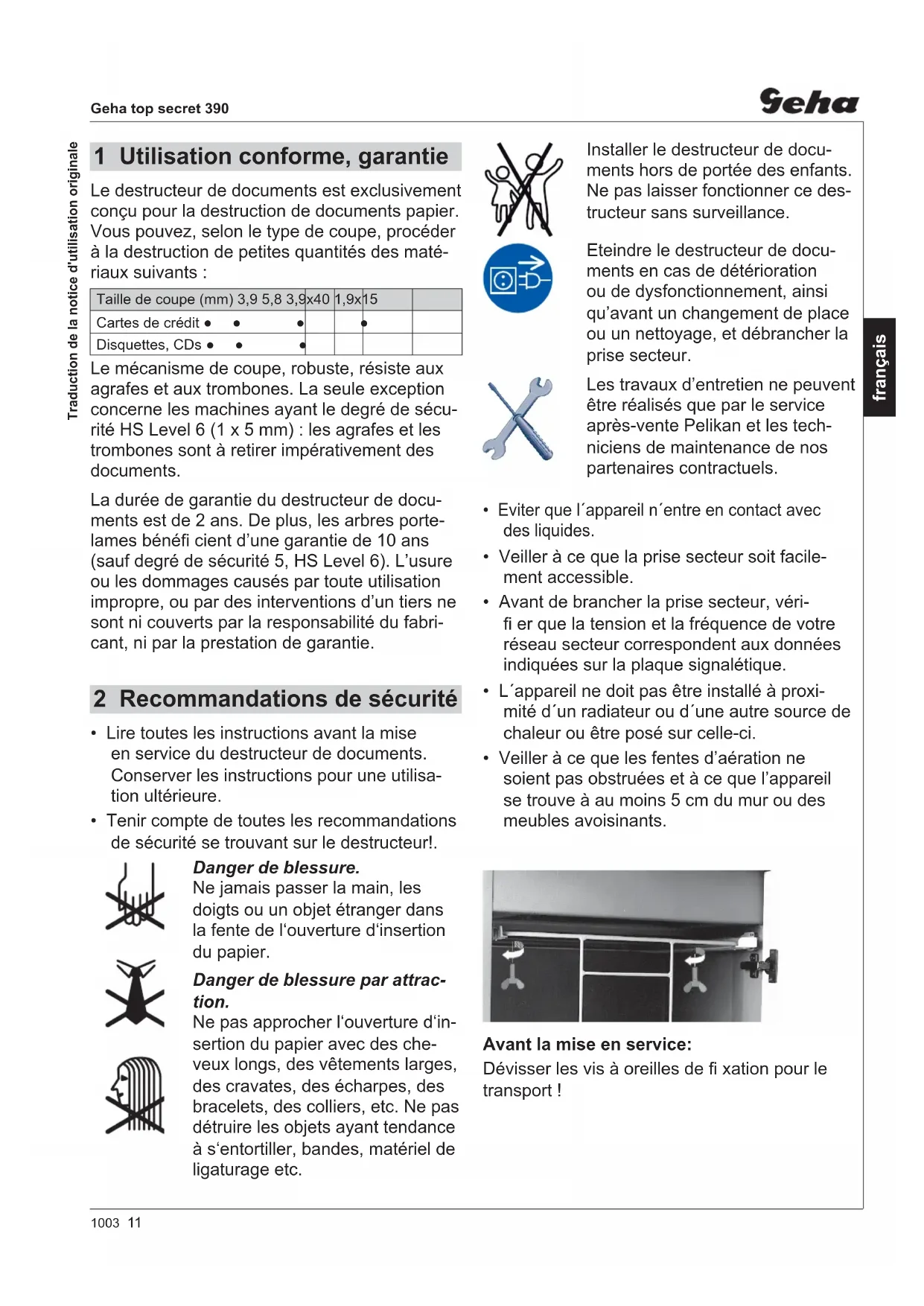

1 Utilisation conforme, garantie

Le destructeur de documents est exclusivement concu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, proceeder à la destruction de petites quantités des matériaux suivants :

Taille de coupe (mm) 3,9 5,8 3,9	x40	1,9x	15
Cartes de crédit
Disquettes, CDs

Le mecanisme de coupe, robuste, résiste aux agrafes et aux trombones. La seule exception concerne les machines ayant le degré de sécurité HS Level 6 (1 x 5 mm): les agrafes et les trombones sont à夕阳 imperativement des documents.

La durée de garantie du destructeur de documents est de 2 ans. De plus, les arbres portelames bénéfici cients d'une garantie de 10 ans (sauf degré de sécurité 5, HS Level 6). L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.

2 Recommendations de sécurité

• Lire toutes les instructions avant la mise en service du destructeur de documents. Conserver les instructions pour une'utilisation ultérieure.
• Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur!.

Danger de blessure.

Ne jamais passer la main, les doigts ou un objet étranger dans la fente de l'ouverture d'insertion du papier.

Danger de blessure par attraction.

Ne pasapprocher l'ouverture d'insertion du papier avec des cheveux longs,des vetements larges, des cravates,des écharpes,desbracelets,des colliers,etc.Nepas détruire les objets ayant tendance a s'entortiller, bandes, matériel deligaturage etc.

Installer le destructeur de documents hors de portee des enfants.
Ne pas laisser fonctionner ce destructeur sans surveillance.

Eteindre le destructeur de documents en cas de dépréciation ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débrancher la prise secteur.

Les travaux d'entretien ne peuvent etre réalisés que par le service après-vente Pelikan et les techniciens de maintenance de nos partenaires contractuels.

• Eviter que l'appareil n'est en contact avec des liquides.
• Veiller à ce que la prise secteur soit facilement accessible.
• Avant de brancher la prise secteur, vérifier que la tension et la fréquence de votre réseau secteur correspondant aux données indiquées sur la plaque signalétique.
• L'appareil ne doit pas etre installe a proximite d'un radiateur ou d'une autre source de chaleur ou etre posé sur celle-ci.
  Veiller a ce que les fentes d'airation ne soient pas obstruées et a ce que l'appareil se trouve a au moins 5 cm du mur ou des meubles avoisinants.

Avant la mise en service:

Dévisser les vis à oreilles de fi xation pour le transport!

3 Vue générale

1 Porto
2 Ouverture d'insertion de papier
3 Ouverture d'alimentation spéciale pour disquettes et cédéroms
4 Recommendations de sécurité
5Voyant lumineux LED

Le destructeur de documents est pré à fonctionner.

Bourrage de papier / Moteur surcharge

Le réserve de découvertes est plein / le contact de la porte est interrompu.

6 Interrupteur à bascule

Marche
: Arret, retour

4 Amplitudeur de la livraison

• Destructeur de documents en ordre de marche emballe dans un carton
• 5 sacs pour découvertes
  1 bouteille d'huile spéciale pour le bloc de découpage 50 ml
• Notice d'utilisation

Accessoires:

• Sac pour découvertes, No. de commande. 1.442.995.000
• Bouteille d'huile spéciale pour le bloc de découpage 250 ml, No. de commande 1.235.997.403

5 Manipulation

Mise en marche

• Mettre l'interrupteur à bascule sur la ▲.

  L'interrupteur à bascule s'enclenche.

Levoyant lumineux vert est allumé. Le destructeur de documents est pret a fonctionner (Standby).

Broyage de papier

• Insérer le papier. Pour la vitesse de passage des feuilles voir "Caracteristiques techniques".

Le processus de destruction du papier est demarré au moyen d'une cellule photoélectrique dans l'ouverture d'insertion du papier.

Lorsque l'ouverture d'insertion du papier est de nouveau dégagée, le mecanisme de découvert s'arrête automatiquement après environ 3 sec. et returne en stand-by.

Destruction de cédéroms et de disquettes (voir « Utilisation conforme »)

Introduisez les cédéroms et les disquettes dans la fente du dispositif de sécurité qui protège des éclats.

Mise hors circuit

Appuyer légèrement sur la de l'interrupteur à bascule.

Il se remet en position initiale.

6 Elimination de defaults

Bourrage de papier

Vous avez introduit trop de papier à la fois.

Levoyant lumineux rouge est allumé.
Le dispositif de coupe fonctionne delui-meme en arriere pendant env. 2 s.
Le papier est transporte en-dehors.

ATTENTION! Ne pas actionner l'interrupteur à bascule alternatively sur la

- . Le mecanisme de découvert peut être endommagé.

• Retirer le papier de l'orifice d'entrée du papier.

Si le papier est trop en profondeur et s'il est impossible de l'extraire:

Actionner l'interrupteur à bascule

▼ plusieurs fois et brievement.

La cellule photoelectrique doit etre dégagée.

Pour acquirer la panne, arretez la machine et remettez-la en marche.
- Diviser la pile de papier en deux.
Appuyer sur l'interrupteur à bascule sur la touche ▲.
- Insérer les feuilles de papier lesunes après les autres.

Le réservoir de découvertes est plein

Levoyant lumineux rouge est allumé.
Le destructeur de documents s'arrête.

ATTENTION! Lors de l'arrêt du destructeur, vider la corbeille. Ne pas tasser les particules dans la corbeille, vous pourriez entraîner un dysfonctionnement du dispositif de coupe.

• Eteindre le destructeur en appuyant légèrement sur la pos. de l'interrupteur à bascule.
• Enlever le sac de découvertes plein et enmettre un nouveau.

Le contact de la porte est interrompu

Levoyant lumineux rouge est allumé.
Le destructeurs s'arrête.
- Contrôler si la porte avant est fermée correctement.

Concernant les pannes de natures différentes, vérifi er avant de contacter notre service après-venture si le moteur a eté surcharge. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de lemettre a nouveau en service.

7 Entretien et maintenance

Mettre le destructeur de documents à l'arrêt, débrancher la prise secteur. Ne nettoyer l'appareil qu'au moyen d'un chiffon doux et d'eau savonneuse non corrosive. Veiller à ce que l'eau ne penètre pas dans l'appareil.

Vérifi ez le fonctionnement du commutateur de la porte :

Avertissement !

Si vous constatez des écarts par rapport au fonctionnement suivant, éteignez le destructeur de documents, débranche la prise et contactez le service après-vente.

• Branchez la prise secteur et allumez le destructeur de documents.
• Insérez une feuille de papier et ouvre la porte frontale pendant que la feuille est happée.

Le dispositif de coupe doit aussitot s'eteindre et l'aff chage « Porte ouverte » doit s'allumer.
- Fermez la porte.
Le dispositif de coupe ne doit pas encore se remettre en marche.
- Retirez le papier de l'ouverture d'alimentation. La cellule photoélectrique doit être libre.
- Eteignez la machine et rallumez-la.

Si vous insérez du papier, le dispositif de coupe se met en marche.

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d' apparition de bruits ou a chaque fois que vous videz le collecteur (Coupe croisiée):

• Versez de l'huile spéciale pour bloc de coupe sur les cylindres de coupe dans toute la largeur de l'ouverture d'introduction de papier.
• Faire fonctionner le dispositif de coupe plusieurs fois en arrêté sans papier () .

  La poussière et les particles seront détruits.

8 Caracteristiques techniques

Type de coupe Coupe bandes Coupe croisée
Taille de coupe (mm) 5,8 3,9 3,9 x 40 1,9 x 15	0,78 x 11	1 x 5
Degré de sécurité DIN 32757 - 1 2 2 3 4 5	Level 6*
Puisance de coupe (feuilles) 70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
DIN A4 80 g/m2	33 - 35	25 - 27	20 - 22	13 - 15	7 - 9	6 - 7
Vitesse de coupe	126 mm/s		135 mm/s
Poids	48 kg		56 - 58 kg
Niveau sonore (Marche à vide / charge)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Largeur de travail	400 mm
Alimentation électrique	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Puisance pour nombre maximum de feuilles	1400 W
Mode de fonctionnement	Fonctionnement permanent
Conditions ambiantes d'utilisation :Température	-10 °C à +40 °CMax. 90 %, sans condensationmax. 2 000 m
Humidité relative de l'air
Hauteur au-dessus NN
Dimensions W x D x H (mm)	595 x 510 x 915
Volume du réservoir de découple	148 l

• Geha-specification

Déclaration de conformité CE

Le fabricant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen declare par la presente que la machine ci-dessous désignée par

destructeur de documents Geha top secret 390

répond, de par la conception et la structure du modele commercialisé par nous, aux exigences essentielles de sécurité et de santé des directives CE ci-dessous :

Normes appliquées et specifications techniques :

EN 55014-1:2006

EN 61000-4-2:1995 + A1:1998 + A2:2001

EN 61000-3-2:2006

EN 61000-4-4:1995 + A1:2001 + A2:2001

EN 61000-3-3:1995 + A1:2001 + A2:2005

EN 61000-4-5:1995 +A1:2001

EN 55014-2:1997 +A1:2001

EN 61000-4-6:1996 +A1:2001

EN 13849-1

EN 61000-4-11:1994 + A1:2001

EN 60950-1:2006

Responsible de la composition du dossier technique :

Rolf Gasteier - Directeur Technique

Le test de conformité de la machine avec les directives CE a été réalisé par : Fachausschuss Verwaltung, Prüf- und Zertifizierungsstelle, c/o Verwaltungs-Berufsgenossenschaft, Deelbögenkamp 4, D-22297 Hamburg.

Cet organisme de contrôle est compétent en application de l'annexe XI à la Directive européenne sur les machines.
