Produkttyp	Dokumentförstörare
Märke	Geha
Modell	Top Secret 390 S4
Skärtyp	Bandskärning (5,8 mm eller 3,9 mm) eller korsskärning (3,9×40 mm, 1,9×15 mm, 0,78×11 mm, 1×5 mm)
Säkerhetsnivå (DIN 32757-1)	Nivåer 2 till 6 beroende på skärstorlek
Skärkapacitet (70 g/m²)	Upp till 42 ark (bandskärning 5,8 mm); upp till 7 ark (korsskärning 1×5 mm)
Skärhastighet	126 mm/s (bandskärning) / 135 mm/s (korsskärning)
Arbetsbredd	400 mm
Elanslutning	230 V, 50 Hz (versioner 100 V och 115 V finns)
Märkeffekt	1400 W
Driftsätt	Kontinuerlig drift
Mått (L × B × H)	595 × 510 × 915 mm
Vikt	48 kg (bandskärning) / 56–58 kg (korsskärning)
Behållarvolym	148 liter
Ljudnivå	60 dB(A) tomgång; upp till 80 dB(A) under belastning
Användningsvillkor	-10 °C till +40 °C, max luftfuktighet 90 % utan kondens
Garanti	2 år (10 år på knivaxlarna, förutom säkerhetsnivå 5 och HS Level 6)
Medföljande tillbehör	5 avfallspåsar, 1 flaska specialolja 50 ml, bruksanvisning
Reservdelar finns	Avfallspåsar (art.nr. 1.442.995.000), specialolja 250 ml (art.nr. 1.235.997.403)
Specialfunktioner	Automatiskt stopp, backning mot pappersstopp, fotoelektrisk detektering, öppen dörr-säkerhet, särskild öppning för CD/skivor
Underhåll	Olja regelbundet skärenheten; rengör med en mjuk trasa och icke-korrosivt tvålvatten

Vanliga frågor - Top Secret 390 S4 GEHA

Vad är den maximala ark kapaciteten som förstöraren kan hantera på en gång?

Kapaciteten beror på skärtyp och pappersvikt. Till exempel vid bandskärning 5,8 mm kan du mata in upp till 42 ark (70 g/m²) eller 35 ark (80 g/m²) på en gång. För finare skärningar är kapaciteten lägre.

Hur oljar man skärenheten?

Häll specialolja för skärenhet över hela bredden av pappersmatningsöppningen, kör sedan förstöraren baklänges utan papper flera gånger för att fördela oljan. Denna operation rekommenderas vid minskad skärprestanda eller vid varje tömning av behållaren.

Vad gör man vid pappersstopp?

Förstöraren upptäcker pappersstopp och aktiverar automatiskt backning i cirka 2 sekunder för att mata ut papperet. Om nödvändigt, tryck kort på strömbrytaren i läge ▼ flera gånger. Växla inte mellan framåt och bakåt, det kan skada mekanismen. Ta sedan bort papperet manuellt.

Hur tömmer man avfallsbehållaren?

När den röda lampan tänds och apparaten stannar, stäng av förstöraren (läge ◼), ta bort den fulla avfallspåsen och ersätt med en ny. Tryck inte ihop partiklarna i korgen för att undvika funktionsfel.

Kan jag förstöra CD-skivor, disketter eller kreditkort?

Ja, beroende på skärtyp. Använd den särskilda öppningen avsedd för CD-skivor och disketter (skydd mot splitter). Kreditkort kan förstöras i huvudöppningen, men kontrollera kapaciteten som anges i bruksanvisningen.

Vad betyder den röda lampan?

Den röda lampan kan indikera: pappersstopp (motorn försöker backa), behållare full (korgen måste tömmas), eller dörr öppen (kontrollera att frontluckan är ordentligt stängd).
Om lampan förblir röd efter tömning av behållaren eller stängning av dörren, vänta 15-20 minuter för att låta motorn svalna.

Vad är garantitiden och vad täcker den?

Förstöraren har 2 års garanti. Dessutom är knivaxlarna garanterade i 10 år, förutom för modeller med säkerhetsnivå 5 eller HS Level 6. Normalt slitage och skador orsakade av olämplig användning omfattas inte.

Hur rengör man apparaten?

Före rengöring, stäng av förstöraren och dra ut stickkontakten. Använd en mjuk trasa fuktad med icke-korrosivt tvålvatten. Se till att ingen vätska tränger in i apparaten.

Kan jag använda påsar som inte medföljer?

Det rekommenderas att använda originalpåsar (art.nr. 1.442.995.000) för att säkerställa korrekt funktion av nivåsensorn. Standardpåsar kan vara inkompatibla med dörrdetekteringssystemet.

Är apparaten lämplig för kontinuerlig användning?

Ja, driftsättet är kontinuerlig för intensiv användning. Respektera dock den maximala arkkapaciteten för att undvika pappersstopp. Vid överhettning stannar motorn automatiskt; låt den svalna i 15 till 20 minuter innan du startar igen.

BRUKSANVISNING Top Secret 390 S4 GEHA

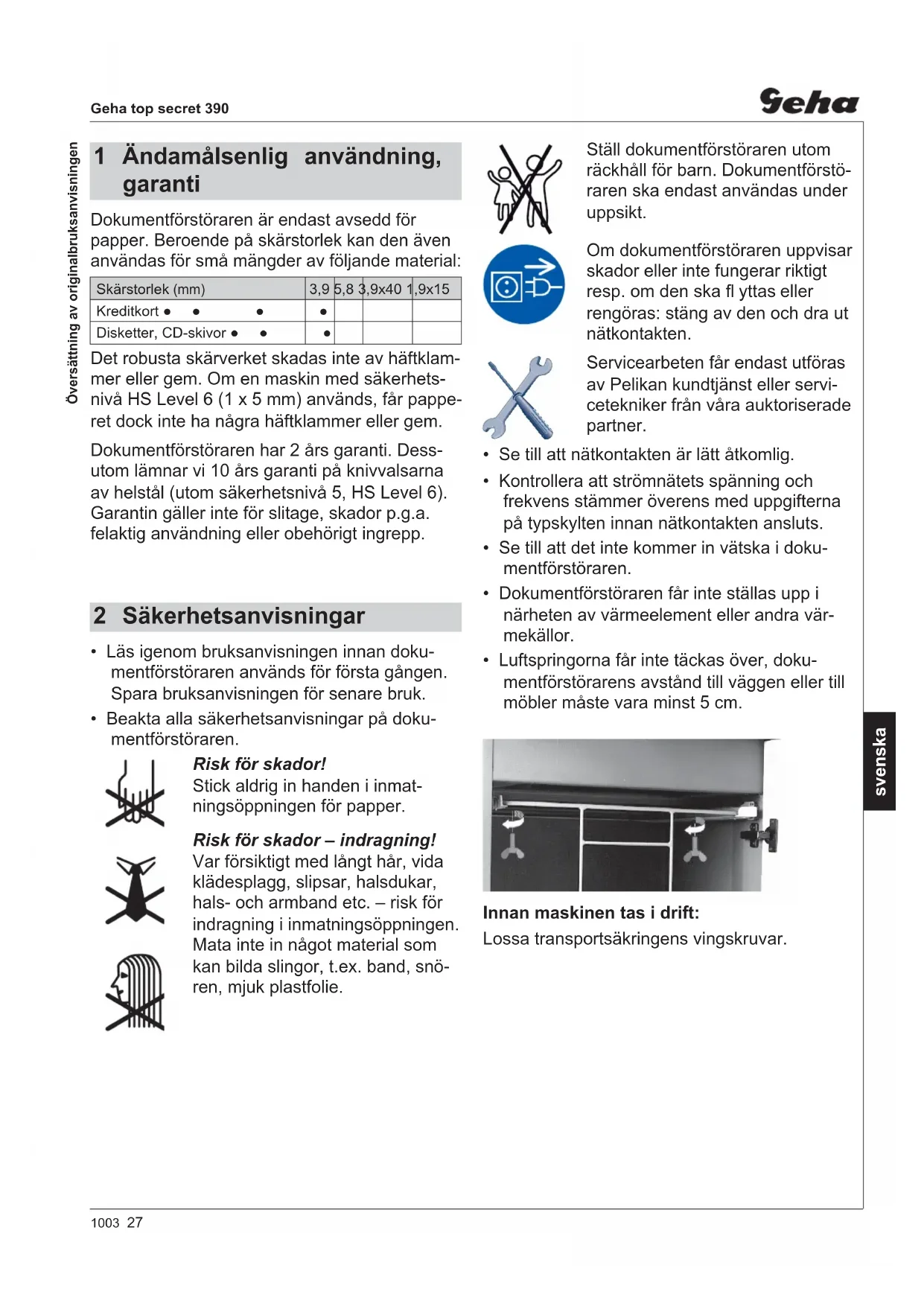

1 Ändamåsenlig användning, garanti

Dokument Förstöraren are endast avsedd for papper. Beroende på skärstorlek kan den även anvandas for små mangder av foljande material:

Skärstorlek (mm)	3,9	5,8	3,9x40	1,9x15
Kreditkort • • •	•
Disketter, CD-skivor • •	•

Det robusta skärverket skadas inte av haftklammer aller gem. Om en maskin med sakerhetsniva HS Level 6 (1 x 5 mm) anvands, fär pappernet dock inte ha nagra haftklammer aller gem.

Dokument Förstöraren har 2 Års garanti. Dessutom lämnar vi 10 Års garanti på knivvalsarna av helstål (utom sakerhetsniva 5, HS Level 6). Garantin gäller inte for slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

• Läsigenom bruksanvisingen innan dokument Förstöraren används für Forsta gangen. Spara bruksanvisingen für senare bruk.
• Beakta alla sakerhetsanvisningar pa dokumentforstöraren.

Risk for skador!

Stick aldrig in handen i inmatningsoppingen for papper.

Risk for skador - indragning!

Var forsiktigt med langt hare, vidakladesplagg, slipsar, halsdukar, hals- och armband etc. - risk forindragning i inmatningsoppningen. Matainte in nagot material somkan bildaslingor,t.ex-band,soren,mjuk plastfolie.

Stall dokumentforstöraren utom räckhäll for barn. Dokumentforstöraren skā endast användas under uppsikt.

Om dokument Förstöraren uppvisar skador eller inte fungerar riktigt resp. om den ská fl yttas aller rengöras: stäng av den och dra ut nätkontakten.

Servicearbeten fär endast utforas av Pelikan kundtjänst eller servicetekniker frå vara auktoriserade partner.

• Se till att nätkontakten ar lätt atkomlig.
• Kontrolera att stromnätets spanning och frekvens stämmer overens med uppgifterna på typskylten innan nätkontakten ansluts.
• Se till att det intekommen in vatska i dokumentforstöraren.
• Dokument Förstöraren fär inte ställas upp i narheten av varmeelement aller andra varmekällor.
• Luftspringorna fär inte täckas over, dokument Förstörarens avstand till vöggen aller till möbler maste vara minst 5 cm.

Innan maskinen tas i drift:

Lossa transportsakringens vingskruvar.

3 Oversikt

1 Lucka
2 Inmatningsöppning
3 Inmatningsoppning for disketter och CD-skivor
4 Sakerhetsanvisningar
5 LED

Dokumentforstöraren ar driftklar.
Pappersstockning / Overbelastad motor

Papperbehällaren full / Dörrkontakt avbru- ten
6 Vippbrytare

A:pa
:av,return

4 Leveransomfang

• Dokumentförstörare Förpackad i kartong, klar für anslutning
• 5 st sidoveckade sacker
  En fl aska specialolja for skärblocket 150 ml (Nedskärning till partiklar)
  Bruksanvising

Tillbehör:

• Sidoveckade sacker Beställnr. 1.442.995.000
  Flaska specialolja for skärblocket I (250 ml) Beställnr. 1.235.997.403

5 Handhavande

Tillslagning av dokumentforstöraren

Tryck in vippbrytarens
Vippbrytaren hakar i.
Den gröna LED lyser.

Dokumentforstöraren ar driftclar.

Skärning av papper

Mata in papper. Skärkapacitetse se „Tekniska data".
Sondertuggningen startas via en fotocell i inmatningsoppingen.

Papperet dras in i skärverket och forstör.
När inmatningsöppningen ar friigen stannar skärverket automatiskt after ca 3 sec. och atergart till viloläge.

Förstöring av CD-skivor och disketter (se „Ändamåsenlig användning“)

Skjut in CD-skivor och disketter genom slitsen pa sakerhetsdelen. Den skyddar mot fl isor.

Fråslagning av dokument Förstöraren

Tryck kort pa vippbrytarens
Vippbrytaren atergar till nollage.

6 Störningsåtgård

Pappersstopp

För mycket papper har matas in pa en gang.

Symbolen lyser rott.
Skärverket går automatiskt ca 2 sekunder (bakat).
Dra ut papperet.

OBSERVERA! Tryck inte omväxlande på vippbrytarens - fram-tillbaka. Skärvarket kan forstöras.

• Tag ut papperet ur inmatningsöppninger.

Om papperet sitter for langt ner och inte kan tas ut: Tryck fl era ganger kort after varandra pa knappen,

V. Fotocellen maste vara fri.

Kvittera störningen genom att stänga av och slå på maskinen en gang.
- Halvera den inmatande mängden.
Tryck in vippbrytarens
- Fortsatt att mata in papper.

Papperbehällaren full

Töm genast pappersbehällaren när den ar full. Annars kan skärverket utsattas for Funktionstörningar när du fortssätter att mata in papper.

Stang av dokumentforstoraren genom att trycka latt pa vippbrytaren, pos.
- Byt uppsamlingssäcken. Span in en ny uppsamlingssäck.

Dorrkontakt avbruten

Symbolen lyser rott.
Dokumentfürstöraren slås av.
- Stäng frontlukkan.

Vid andra störningar: kontrollera om motorn har überbelastats innan du kontaktar var kundservice.

Låt dokument Förstöraren svalna ca 15 - 20 minu-ter innan den startasigen.

7 Rengöring och unterhäll

Stäng av dokument Förstöraren, drag ut nätkontakten. Använd endast en mjuk trasa och milt tvålvatten for rengöringen. Det fär inte komma in vatten i apparaten.

Om du faststaller avvikelser fran foljande funktionsforlopp: stang av dokumentforstoraren, dra ut natakften och kontakta kundtjanst.

• Stick in nätkontakten och slå på dokument Förstöraren.
• Mata in ett pappersark och öppna framdörren samtidigt som arket matas in.

Skärverket maste genast stanna och symbo- len "dorr oppen" maste lysa.
Stangdorren.
Skärverket fár inte startaigen.
- Dra ut pappersarket ur inmatningsöppningen. Fotocellen maste vara fri.
- Stäng av maskinen och slå på den igen.
När papperet matas in startup skärverket.

Smorj skarverket med olja om skarkapaciteten minskar, vid oljud, aller after varje tomning av behallaren (endast partiklar):

Spruta specialoljan for knivblock over hela knivaxlarnas bredd; spruta genom inmatningsoppningen.
- Lat skärverket gå tillbaka fl era gänger utan pappersinmatning. (▼)

Pappersdamm och partiklar lossnar.

8 Tekniska data

Skärssätt Nedskör. till strimlor Nedskärning till partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,7	78 x 11 1 x 5
Säkerhetsnivå DIN 32757 - 1	2	2	3	4	5	Level 6*
Skärkapacitet (ark), DIN A4 70 g/m280 g/m2	40 - 4233 - 35	31 - 3325 - 27	25 - 2720 - 22	17 - 1913 - 15	10 - 117 - 9	7 - 86 - 7
Skärhastighet	126 mm/s		135 mm/s
Vikt	48 kg		56 - 58 kg
Ljudnivå (tomgang / last)	60 dB(A)/60-70 dB(A)		60 dB(A) / 70 - 80 dB(A)
Arbetsbredd	400 mm
Anslutting	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Effekt vid max. antal ark	1400 W
Driftsätt	Ständig körning
Omgivningsförhällande für drift: Temperatur	-10 °C till +40 °CMax. 90 %, ej kondenserande
Relative luftfuktigkeit
Höjd over havet	max. 2 000 m
Mätt b x d x h (mm)	595 x 510 x 915
Uppsamlingssäckens volym	148 l

• Geha-specifi kation

EG-forsakran om overensstammelse

Tillverkaren HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen intygar harned att nedan angiven maskin dokumentforstöraren Geha top secret 390

genom sin konstruktion och utformning och i det av oss levererade utforande uppyller de grundlaggande sakerhetsoch halsokraven i nedanstäende EG-direktiv:

Maskindirektivet 2006 / 42 / EG

EMC-directivet 2004 / 108 / EG

Tillampade standarder och teknika specificationer:

EN 55014-1:2006
EN 61000-4-2:1995 + A1:1998 + A2:2001
EN 61000-3-2:2006
EN 61000-4-4:1995 + A1:2001 + A2:2001
EN 61000-3-3:1995 + A1:2001 + A2:2005
EN 61000-4-5:1995 + A1:2001
EN 55014-2:1997 + A1:2001
EN 61000-4-6:1996 + A1:2001
EN 13849-1
EN 61000-4-11:1994 + A1:2001
EN 60950-1:2006

Ansvarig for sammanställning av de tekniska handlingarna:

Provningsanlaggningen ar ett anmalt provningsorgan enligt bilaga XI till EU-maskindirektivet.
