Τύπος προϊόντος	Διακοσμητικός απορροφητήρας κουζίνας
Μάρκα	FABER
Μοντέλο	VEIL TIBETAN
Διαστάσεις (Μ x Β x Υ σώματος)	898 x 573 x 203 mm (κατά προσέγγιση)
Ελάχιστο ύψος τοποθέτησης πάνω από την εστία	650 mm
Διάμετρος εξόδου αέρα	150 mm (μειώνεται στα 120 mm)
Αριθμός ταχυτήτων	4 (με χρονοκαθυστέρηση 6 λεπτά στην 4η ταχύτητα)
Ενσωματωμένος φωτισμός	Ναι (έλεγχος με το πλήκτρο L)
Τύπος φίλτρων λίπους	Μεταλλικά αυτοφερόμενα, πλενόμενα στο πλυντήριο πιάτων
Συχνότητα καθαρισμού φίλτρων λίπους	Κάθε 2 μήνες (ή συχνότερα ανάλογα με τη χρήση)
Φίλτρο ενεργού άνθρακα	Προαιρετικό, αντικατάσταση κάθε 4 μήνες
Τρόπος λειτουργίας	Απαγωγής ή ανακύκλωσης ανάλογα με την εγκατάσταση
Τροφοδοσία ρεύματος	220-240 V ~ 50/60 Hz (τυπική εκτίμηση)
Ηλεκτρική κλάση	I (υποχρεωτική γείωση)
Κύριο υλικό	Ανοξείδωτος χάλυβας (πιθανό)
Παρεχόμενα αξεσουάρ	Τηλεσκοπική καμινάδα, σχάρα εξόδου αέρα, δακτύλιος μείωσης, βίδες με ούπα, οδηγίες
Ελάχιστη απόσταση ασφαλείας για εστίες αερίου	Ανατρέξτε στις οδηγίες της εστίας (εάν >650 mm)
Λειτουργία χρονοκαθυστέρησης	Αυτόματη διακοπή μετά από 6 λεπτά στην 4η ταχύτητα
Συντήρηση φίλτρων	Φίλτρα λίπους πλενόμενα στο πλυντήριο πιάτων· φίλτρα άνθρακα μη πλενόμενα
Δυνατότητα επισκευής	Ανταλλακτικά διαθέσιμα μέσω εξουσιοδοτημένου σέρβις

Συχνές ερωτήσεις - VEIL TIBETAN FABER

Σε ποιο ελάχιστο ύψος πρέπει να τοποθετήσω τον απορροφητήρα πάνω από την εστία;

Η ελάχιστη απόσταση ασφαλείας είναι 650 mm πάνω από την εστία. Εάν οι οδηγίες της εστίας αερίου σας ορίζουν μεγαλύτερη απόσταση, ακολουθήστε εκείνες.

Πώς καθαρίζω τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους είναι πλενόμενα στο πλυντήριο πιάτων. Αφαιρέστε τα ωθώντας τα προς τα πίσω και τραβώντας τα προς τα κάτω. Πλύντε τα περίπου κάθε 2 μήνες, χωρίς να τα λυγίζετε, και αφήστε τα να στεγνώσουν πριν τα επανατοποθετήσετε.

Πρέπει να αντικαθίστανται τα φίλτρα άνθρακα; Κάθε πότε;

Ναι, τα φίλτρα ενεργού άνθρακα πρέπει να αντικαθίστανται κάθε 4 μήνες (ή συχνότερα σε εντατική χρήση). Δεν είναι πλενόμενα ούτε αναγεννώμενα. Για αντικατάσταση, επικοινωνήστε με το σέρβις.

Μπορώ να χρησιμοποιώ τον απορροφητήρα ταυτόχρονα με συσκευή αερίου;

Ναι, αλλά φροντίστε ο χώρος να αερίζεται επαρκώς για να αποφευχθεί η επιστροφή αερίων. Η υποπίεση δεν πρέπει να υπερβαίνει τα 0,04 mbar. Μην συνδέετε ποτέ τον απορροφητήρα σε αγωγό καπνού καύσης.

Πώς συνδέω τον απορροφητήρα ηλεκτρικά;

Ο απορροφητήρας πρέπει να συνδεθεί σε πρίζα με γείωση σύμφωνη με τους κανονισμούς. Χρησιμοποιήστε διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm. Η σύνδεση πρέπει να γίνει από εξειδικευμένο τεχνικό.

Τι κάνω αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε πρώτα ότι το καλώδιο τροφοδοσίας είναι καλά συνδεδεμένο στην πρίζα του διαχύτη (κάτω από τα φίλτρα). Βεβαιωθείτε επίσης ότι ο διπολικός διακόπτης είναι στη θέση λειτουργίας. Εάν το πρόβλημα παραμένει, επικοινωνήστε με το σέρβις.

Πώς μεταβαίνω σε λειτουργία ανακύκλωσης;

Στην έκδοση ανακύκλωσης, πρέπει να τοποθετήσετε τον σωλήνα εξόδου αέρα (αναφ. 14), τη σχάρα προσανατολισμού (αναφ. 8) και να ελέγξετε την παρουσία φίλτρων ενεργού άνθρακα. Ακολουθήστε τις οδηγίες συναρμολόγησης στο εγχειρίδιο.

Πώς χρησιμοποιώ την 4η ταχύτητα με χρονοκαθυστέρηση;

Πατήστε το πλήκτρο T3 για 2 δευτερόλεπτα για να ενεργοποιηθεί η 4η ταχύτητα. Η ενδεικτική λυχνία αναβοσβήνει. Ο απορροφητήρας λειτουργεί σε αυτή την ταχύτητα για 6 λεπτά και στη συνέχεια επιστρέφει αυτόματα στην προηγούμενη ταχύτητα.

Μπορώ να εγκαταστήσω τον απορροφητήρα σε ύψος μικρότερο από 650 mm;

Ορισμένα μοντέλα μπορούν να τοποθετηθούν χαμηλότερα, αλλά μόνο εάν αναφέρεται στις οδηγίες. Γενικά, τηρείτε πάντα την ελάχιστη απόσταση των 650 mm για λόγους ασφαλείας.

Πώς αντικαθιστώ τη λάμπα φωτισμού;

Ο φωτισμός είναι ενσωματωμένος και ελέγχεται από το πλήκτρο L. Για αντικατάσταση της λάμπας, συμβουλευτείτε τις ειδικές οδηγίες. Εάν είναι ελαττωματική, καλέστε το εξουσιοδοτημένο σέρβις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VEIL TIBETAN FABER

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ....68

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ....71

ΕΓΚΑΤΑΣΤΑΣΗ 72

ΧΡΗΣΗ 75

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ....76

ΠΕΡΙΕΧΟΜΕΝΑ

EL

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ 77

ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ 80

ΕΓΚΑΤΑΣΤΑΣΗ 81

ΧΡΗΣΗ 84

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 85

ΠΕΡΙΕΧΟΜΕΝΑ

DK

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ 86

ΠΕΡΙΓΡΑΦΗ ΣΥΣΚΕΥΗΣ 89

ΕΓΚΑΤΑΣΤΑΣΗ....90

ΧΡΗΣΗ 93

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 94

ΠΕΡΙΕΧΟΜΕΝΑ

ΟΧΙ

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ 95

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ....98

ΕΓΚΑΤΑΣΤΑΣΗ....99

ΧΡΗΣΗ 102

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 103

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ

SI

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ....104

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ....107

ΕΓΚΑΤΑΣΤΑΣΗ 108

ΧΡΗΣΗ....111

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 112

ΠΕΡΙΕΧΟΜΕΝΑ

SK

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ....113

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 116

ΕΓΚΑΤΑΣΤΑΣΗ 117

ΧΡΗΣΗ....120

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 121

ΠΕΡΙΕΧΟΜΕΝΑ

HR

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ 122

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ 125

ΕΓΚΑΤΑΣΤΑΣΗ 126

ΧΡΗΣΗ 129

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ 130

ΠΕΡΙΕΧΟΜΕΝΑ

CZ

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ....131

ΚΥΡΙΕΣ ΠΑΡΑΜΕΤΡΟΙ 134

ΕΓΚΑΤΑΣΤΑΣΗ 135

ΧΡΗΣΗ 138

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ.... 139

ΕΥΡΕΤΗΡΙΟ

BG

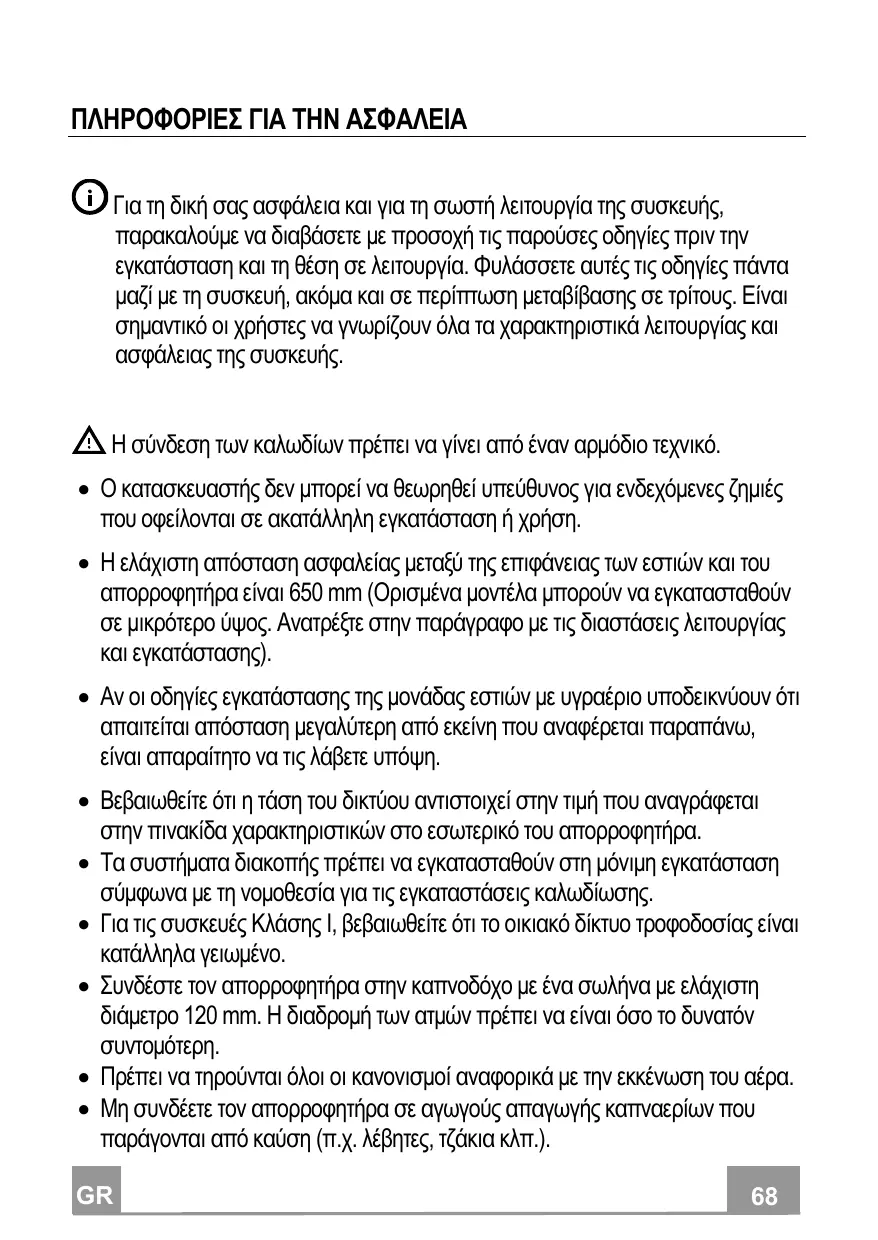

Για τη δική σας ασφάλεια και για τη σωστή λειτουργία της συσκευής, παρακαλούμε να διαβάσετε με προσοχή τις παρούσες οδηγίες πριν την εγκατάσταση και τη θέση σε λειτουργία. Φυλάσσετε αυτές τις οδηγίες πάντα μαζί με τη συσκευή, ακόμα και σε περίπτωση μεταβίβασης σε τρίτους. Είναι σημαντικό οι χρήστες να γνωρίζουν όλα τα χαρακτηριστικά λειτουργίας και ασφάλειας της συσκευής.

Η σύνδεση των καλωδίων πρέπει να γίνει από έναν αρμόδιο τεχνικό.

• Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση.
• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (Ορισμένα μοντέλα μπορούν να εγκατασταθούν σε μικρότερο ύψος. Ανατρέξτε στην παράγραφο με τις διαστάσεις λειτουργίας και εγκατάστασης).
• Αν οι οδηγίες εγκατάστασης της μονάδας εστιών με υγραέριο υποδεικνύουν ότι απαιτείται απόσταση μεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη.
• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα.
• Τα συστήματα διακοπής πρέπει να εγκατασταθούν στη μόνιμη εγκατάσταση σύμφωνα με τη νομοθεσία για τις εγκαταστάσεις καλωδίωσης.
• Για τις συσκευές Κλάσης I, βεβαιωθείτε ότι το οικιακό δίκτυο τροφοδοσίας είναι κατάλληλα γειωμένο.
• Συνδέστε τον απορροφητήρα στην καπνοδόχο με ένα σωλήνα με ελάχιστη διάμετρο 120 mm. Η διαδρομή των ατμών πρέπει να είναι όσο το δυνατόν συντομότερη.
• Πρέπει να τηρούνται όλοι οι κανονισμοί αναφορικά με την εκκένωση του αέρα.
• Μη συνδέετε τον απορροφητήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κλπ.).
• Αν χρησιμοποιείτε τον απορροφητήρα σε συνδυασμό με άλλες μη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισμό του χώρου ώστε να εμποδίσετε την επιστροφή των καπναερίων. Όταν ο απορροφητήρας της κουζίνας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επιστροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα.
• Ο αέρας δεν πρέπει να απάγεται μέσω ενός αγωγού που χρησιμοποιείται για την απαγωγή των καπναερίων από συσκευές καύσης που τροφοδοτούνται με αέριο ή άλλα καύσιμα.
• Το ηλεκτρικό καλώδιο, αν πάθει ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από έναν τεχνικό του σέρβις.
• Συνδέετε το φις σε μια πρίζα που συμμορφούται με τους ισχύοντες κανονισμούς και σε σημείο με εύκολη πρόσβαση.
• Όσον αφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που πρέπει να εφαρμοστούν για την απαγωγή των καπναερίων, είναι σημαντικό να τηρούνται σχολαστικά οι κανονισμοί των τοπικών φορέων.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: πριν εγκαταστήσετε τον απορροφητήρα, αφαιρέστε τις προστατευτικές μεμβράνες.

- Χρησιμοποιείτε μόνο βίδες και εξαρτήματα κατάλληλου τύπου για τον απορροφητήρα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η μη τοποθέτηση των βιδών και των συστημάτων στερέωσης σύμφωνα με τις παρούσες οδηγίες, μπορεί να προκαλέσει ηλεκτροπληξία.

• Μην κοιτάζετε απευθείας με οπτικά όργανα (κιάλια, μεγεθυντικός φακός...).
• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα: μπορεί να προκληθεί πυρκαγιά.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, αρκεί να επιβλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται.
• Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

- Η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται.

⚠️ Τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία κατά τη χρήση των συσκευών μαγειρέματος.

• Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα μετά την καθορισμένη χρονική περίοδο (κίνδυνος πυρκαγιάς). Βλέπε παράγραφο Συντήρηση και καθαρισμός.
• Πρέπει να υπάρχει κατάλληλος αερισμός στο χώρο όταν ο απορροφητήρας χρησιμοποιείται ταυτόχρονα με συσκευές που χρησιμοποιούν αέριο ή άλλα καύσιμα (δεν ισχύει για συσκευές που απάγουν αποκλειστικά τον αέρα στο χώρο).
• Το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία του υποδεικνύει ότι το προϊόν δεν πρέπει να διατίθεται σαν ένα συνηθισμένο οικιακό απόρριμμα. Το προϊόν προς διάθεση πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συμβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που μπορεί να οφείλονται στην ακατάλληλη διάθεσή του. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο Δήμο, στην τοπική υπηρεσία συλλογής απορριμμάτων ή στο κατάστημα από το οποίο αγοράσατε το προϊόν.

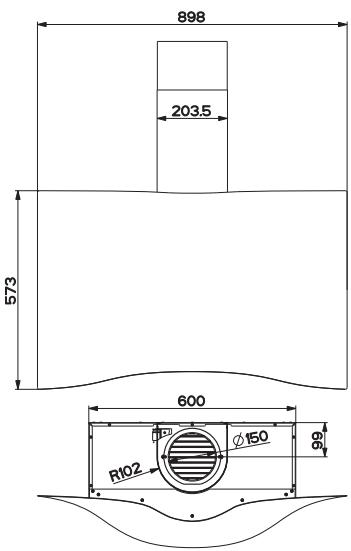

Διαστάσεις

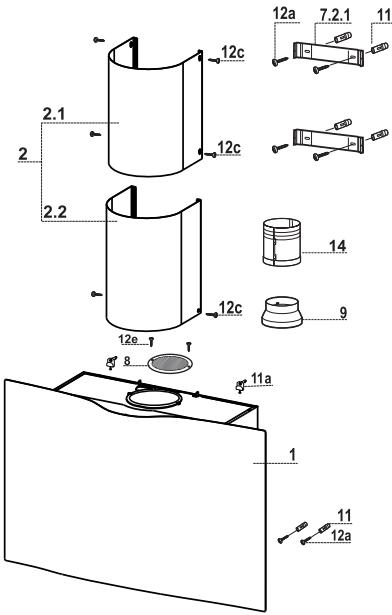

Εξαρτήματα

Αναφ.	Ποσ.	Εξαρτήματα της συσκευής
1	1	Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό, Σύστημα φτερωτής, Φίλτρα
2	1	Τηλεσκοπική καμινάδα αποτελούμενη από:
2.1	1	Πάνω καμινάδα
2.2	1	Κάτω καμινάδα
8	1	Γρίλια εξόδου αέρα D.150
9	1	Φλάντζα συστολής o 150-120 mm
14	1	Προέκταση εξόδου αέρα από το σώμα του απορροφητήρα αποτελούμενη από 2 μέρη

Αναφ.	Ποσ.	Εξαρτήματα για την εγκατάσταση
11	6	Ούπα
11a	2	Ούπα SB 12/10
12a	6	Βίδες 4,2x44,4
12c	6	Βίδες 2,9x6,5
12e	2	Βίδες 2,9x6,5

Ποσ. Έντυπα

1 Εγχειρίδιο οδηγιών

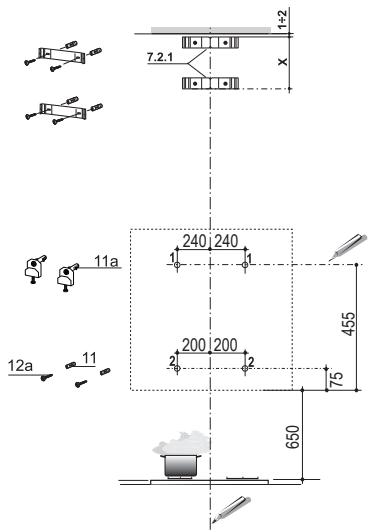

Διάτρηση τοίχου και στερέωση στηριγμάτων

Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα.
• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 455 mm πάνω από την οριζόντια γραμμή αναφοράς και σε απόσταση 240 mm στα δεξιά της κατακόρυφης γραμμής αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα. • Ανοίξτε οπές Φ 12 mm στα σημεία αυτά. • Τοποθετήστε τα ούπα με τη βίδα και το στήριγμα 11α στις οπές και βιδώστε.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 75 mm πάνω από την οριζόντια γραμμή αναφοράς και σε απόσταση 200 mm στα δεξιά της κατακόρυφης γραμμής αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα. • Ανοίξτε οπές Φ 8 mm στα σημεία αυτά. • Τοποθετήστε τα ούπα 11 στις οπές.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση Χ πτι κάτω από το πρώτο στήριγμα (Χ = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος. • Ανοίξτε οπές Φ 8 mm στα σημεία αυτά. • Τοποθετήστε τα ούπα 11 στις οπές.
• Στερεώστε τα στηρίγματα χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισμού.

Τοποθέτηση σώματος απορροφητήρα

• Βγάλτε το φίλτρο για λίπη ελευθερώνοντας τις ειδικές λαβές.
• Ρυθμίστε τις δύο βίδες Vr των στηριγμάτων 11a, στην αρχή της διαδρομής.
• Στερεώστε το σώμα του απορροφητήρα στα δύο στηρίγματα 11a.
• Από το εσωτερικό του σώματος γυρίστε τις δύο βίδες Vr για να αλφαδιάσετε τον απορροφητήρα. • Βιδώστε τις βίδες ασφαλείας 12a. • Τοποθετήστε το φίλτρο για λίπη.

Συνδέσεις

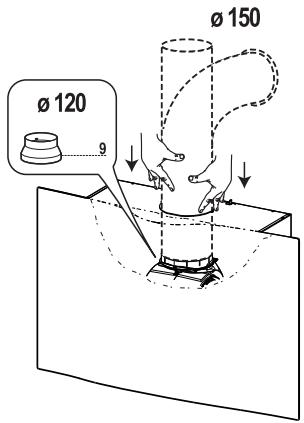

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΠΑΓΩΓΗΣ

Για την εγκατάσταση του μοντέλου απαγωγής, συνδέστε τον απορροφητήρα στο σωλήνα εξόδου με έναν άκαμπτο ή εύκαμπτο σωλήνα ø150 - ø 120, η επιλογή του οποίου επαφίεται στον εγκαταστάτη.

• Βεβαιωθείτε ότι ο σωλήνας είναι καλά τοποθετημένος στην έξοδο της μονάδας μοτέρ.
• Στερεώστε το σωλήνα εξόδου με κατάλληλα κολάρα. Το αναγκαίο υλικό δεν διατίθεται με τον εξοπλισμό.

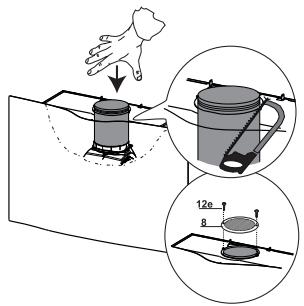

ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ

• Ενώστε τα 2 μέρη που αποτελούν το σωλήνα 14.
• Σπρώξτε με δύναμη το σωλήνα 14 μέχρι τέρμα.
• Κόψτε με ένα εργαλείο το τμήμα που περισσεύει.
• Στερεώστε τη ρυθμιζόμενη γρίλια 8 στην έξοδο με 2 βίδες 12e (2,9 x 9,5) του εξοπλισμού.
• Βεβαιωθείτε για την παρουσία των φίλτρων ενεργού άνθρακα.

Τοποθέτηση καμινάδας

Σηκώστε τις 2 προεξοχές που υπάρχουν στο σώμα του απορροφητήρα κοντά στην οπή εξόδου αέρα.

Πάνω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.
• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

Κάτω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, συνδέστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για να ασφαλίσουν.
• Στερεώστε από το πλάι το κάτω μέρος των προεξοχών στο σώμα του απορροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
• Βγάλτε τα φίλτρα για λίπη (βλ. παρ. “Συντήρηση”) και βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδεθεί σωστά στην υποδοχή της μονάδας αναρρόφησης.

Πίνακας χειριστηρίων

ΠΛΗΚΤΡΟ	LED	ΛΕΙΤΟΥΡΓΙΕΣ
T1	Ταχύτητα Αναμμένο	Ανάβει το μοτέρ στην πρώτη ταχύτητα.
		Σβήνει το μοτέρ.
T2	Ταχύτητα Αναμμένο	Ανάβει το μοτέρ στη δεύτερη ταχύτητα.
T3	Ταχύτητα Σταθερό	Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα.
	Αναβοσβήνει	Αν το πιέσετε για 2 δευτερόλεπτα.
		Ενεργοποιεί την τέταρτη ταχύτητα με χρονοδιακόπτη 6 λεπτών. Μετά την πάροδο του χρόνου αυτού επανέρχεται στην προηγούμενη επιλεγμένη ταχύτητα. Κατάλληλη για μεγάλη παραγωγή ατμών από το μαγείρεμα.
L	Φως	Ανάβει και σβήνει το φως.

Προσοχή: Το πλήκτρο Τ1 σβήνει το μοτέρ περνώντας πάντα από την πρώτη ταχύτητα.

Φίλτρα για λίπη

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ

• Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν καθαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.
• Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδικούς γάντζους.
• Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους.
• Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος.

Φίλτρο ενεργού άνθρακα (Μοντέλο ανακύκλωσης)

Δεν μπορούν να πλυθούν και να αναγεννηθούν και πρέπει να αντικαθίστανται τουλάχιστον κάθε 4 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Βγάλτε τα μεταλλικά φίλτρα για λίπη. - Βγάλτε τα κορεσμένα φίλτρα ενεργού άνθρακα όπως στο σχέδιο (Α). • Τοποθετήστε τα νέα φίλτρα όπως στο σχέδιο (Β). - Τοποθετήστε τα μεταλλικά φίλτρα για λίπη.

- Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυνθείτε στο Σέρβις").
