MODE D'EMPLOI VEIL TIBETAN FABER

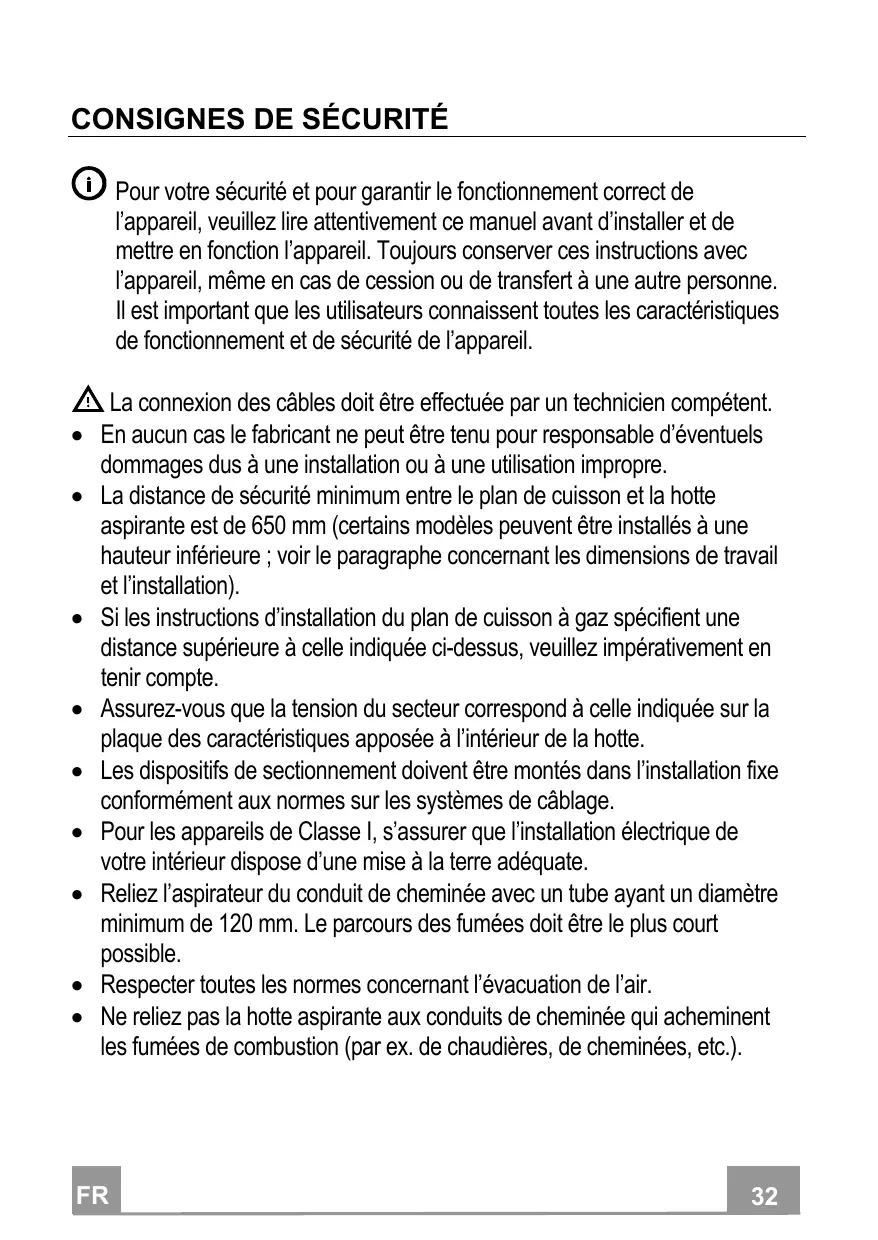

CONSIGNES DE SÉCURITÉ Pour votre sécurité et pour garantir le fonctionnement correct de l’appareil, veuillez lire attentivement ce manuel avant d’installer et de mettre en fonction l’appareil. Toujours conserver ces instructions avec l’appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l’appareil.  

La connexion des câbles doit être effectuée par un technicien compétent.

En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à une installation ou à une utilisation impropre. La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l’installation). Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l’intérieur de la hotte. Les dispositifs de sectionnement doivent être montés dans l’installation fixe conformément aux normes sur les systèmes de câblage. Pour les appareils de Classe I, s’assurer que l’installation électrique de votre intérieur dispose d’une mise à la terre adéquate. Reliez l’aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible. Respecter toutes les normes concernant l’évacuation de l’air. Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

 Si vous utilisez l’aspirateur en même temps que des appareils non électriques

(par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d’éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.  Ne pas évacuer l’air à travers une conduite utilisée pour l’évacuation des fumées des appareils de combustion alimentés au gaz ou avec d’autres combustibles.  Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d’un service après-vente agréé.  Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.  En ce qui concerne les dimensions techniques et de sécurité à adopter pour l’évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales. AVERTISSEMENT : Avant d’installer la hotte, retirer les films de protection.  Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte. AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.  Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).  Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.  Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d’une personne responsable et après avoir reçu des instructions sur la manière d’utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l’entretien de la part de l’utilisateur ne doivent pas être effectués par des enfants, à moins qu’ils ne soient surveillés.  Surveillez les enfants. S’assurer qu’ils ne jouent pas avec l’appareil.

 Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.  Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie). Voir le paragraphe Nettoyage et Entretien.  Veillez à ce que la pièce bénéficie d’une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d’autres combustibles (non applicable aux appareils qui évacuent l’air uniquement dans la pièce).  Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d’élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

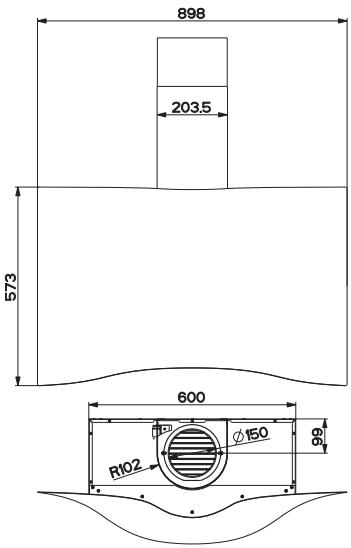

CARACTERISTIQUES Encombrement

Réf. 1 2 2.1 2.2 8 9 14

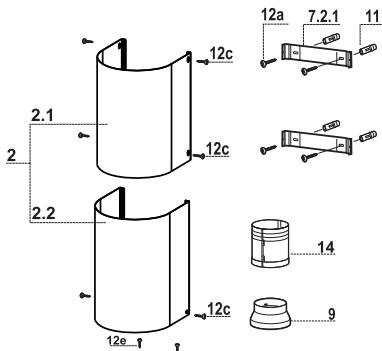

Q.té Composants du produit

1 Corps de hotte équipé de : commandes, éclairage, groupe ventilateur, filtres 1 Cheminée télescopique formée de : 1 Cheminée supérieure 1 Cheminée inférieure 1 Grille sortie air D.150 1 Bride de réduction ø D.150-120 1 Rallonge sortie air corps hotte formée par 2 demicoques Q.té 6 2 6 6 2

1 Notice d’instructions

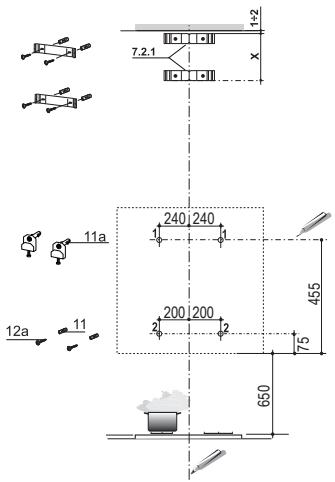

INSTALLATION Perçage de la paroi et fixation des supports

Tracer sur la paroi :

• une ligne verticale jusqu’au plafond ou jusqu’à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ; • une ligne horizontale à : 650 mm minimum au-dessus de la plaque de cuisson ; • Marquer comme indiqué, un point de repère à 455 mm au-dessus de la ligne horizontale de référence et à 240 au-dessus de la ligne verticale de référence. • Répéter cette opération de l’autre côté et vérifier la mise à niveau. • Percer les points marqués avec une mèche de ø 12 mm. • Introduire les chevilles avec la vis et l’équerre 11a dans les trous et visser. • Marquer comme indiqué, un point de repère à 75 mm au-dessus de la ligne horizontale de référence et à 200 au-dessus de la ligne verticale de référence. • Répéter cette opération de l’autre côté et vérifier la mise à niveau. • Percer les points marqués avec une mèche de ø 8 mm. • Insérer les chevilles 11 dans les trous. • Poser le support 7.2.1, comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (encoches) avec la ligne verticale de référence. • Marquer les centres des trous du support. • Poser le support 7.2.1, comme indiqué, X mm sous le premier support (X = hauteur du conduit supérieur fourni), en alignant son centre (encoches) avec la ligne verticale de référence. • Marquer les centres des trous du support. • Percer les points marqués avec une mèche de ø 8 mm. • Insérer les chevilles 11 dans les trous.

• Fixer l’équerre à l’aide des vis 12a (4,2 x 44,4) fournies avec l’appareil.

Montage du corps de hotte

• Retirer le filtre à graisse en intervenant sur les poignées prévues à cet effet. • Régler les deux vis Vr, des supports 11a, en début de course. • Accrocher le corps de la hotte aux deux supports 11a. • En passant par l’intérieur du corps de hotte, intervenir sur les vis Vr pour niveler le corps de hotte. • Visser les vis de sécurité 12a. • Remonter le filtre à graisse

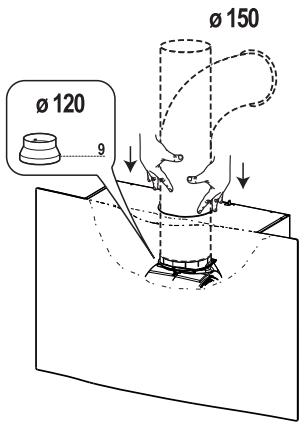

SORTIE AIR VERSION ASPIRANTE Pour l’installation en version aspirante, relier la hotte au tube de sortie au moyen d’un tube rigide ou flexible de ø150 ou ø120 mm, dont le choix est laissé à l’installateur. • Vérifier que le tube est bien inséré sur la sortie du groupe moteur. • Fixer le tube de sortie avec des colliers serre-tube appropriés. Le matériel nécessaire n’est pas fourni.

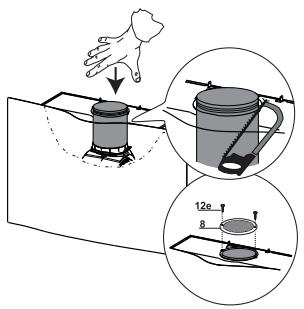

Unir les 2 demi-coques qui composent le tube 14.

Pousser énergiquement le tube 14 jusqu’au fond. Couper avec un outil la partie en excès. Fixer la grille orientée 8 sur la sortie à l’aide de 2 vis 12e (2,9 x 9,5) fournies. • Vérifier la présence des filtres anti-odeur à charbon actif.

Lever les 2 languettes obtenues sur le corps de la hotte à proximité du trou de sortie de l’air. Cheminée supérieure • Écarter légèrement les deux bords latéraux, les accrocher derrière les supports 7.2.1 et les refermer jusqu’en butée. • Fixer latéralement les supports avec 4 vis 12c (2,9 x 9,5) fournies. Cheminée inférieure • Écarter légèrement les deux bords latéraux du conduit, les accrocher entre le conduit supérieur et le mur, et les refermer jusqu’en butée. • Fixer latéralement la partie inférieure aux languettes du corps de la hotte, à l’aide des 2 vis 12c (2,9 x 9,5) fournies.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

L Tableau des commandes

TOUCHE VOYANT FONCTIONS T1 Vitesse

Démarre le moteur en première vitesse.

Démarre le moteur en deuxième vitesse.

Appuyée brièvement, démarre le moteur en troisième vitesse.

Appuyée pendant 2 secondes.

Démarre la quatrième vitesse avec une temporisation de 6 minutes, après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson.

Branche et débranche l’éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.

• Retirer les filtres l’un aprés l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas. • Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter. • Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (Version filtrante)

Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.

A REMPLACEMENT FILTRE AU CHARBON ACTIF

• Retirer les filtres anti-graisse métalliques. • Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A). • Monter les nouveaux filtres (B). • Remonter le filtres anti-graisse métalliques.

• Pour le remplacement, contacter le Service après-vente (« Pour l’achat, s’adresser au service après-vente »).
