Tipo de producto	Campana de cocina FABER VEIL TIBETAN
Características técnicas principales	Sistema de extracción de alta eficiencia, diseño moderno, acabado en vidrio e inox
Alimentación eléctrica	220-240 V, 50/60 Hz
Dimensiones aproximadas	Ancho: 90 cm, Profundidad: 50 cm, Altura: 15 cm
Peso	Aproximadamente 15 kg
Compatibilidades	Compatible con cocinas modernas, instalación en pared
Tipo de batería	No aplicable (funciona con corriente)
Tensión	220-240 V
Poder	Máx 300 W
Funciones principales	Extracción de humos y olores, iluminación LED integrada
Mantenimiento y limpieza	Filtros lavables en lavadora, limpieza regular de la superficie de inox
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa
Seguridad	Protección contra sobrecargas, conforme a las normas de seguridad vigentes
Información general útil	Garantía de 2 años, instalación recomendada por un profesional

Preguntas frecuentes - VEIL TIBETAN FABER

¿Cómo instalar el FABER FABER VEIL TIBETAN?

Para instalar el FABER FABER VEIL TIBETAN, siga las instrucciones proporcionadas en el manual de usuario. Asegúrese de fijar el aparato a una distancia adecuada de la superficie de cocción para un funcionamiento óptimo.

¿Qué tipos de filtros son compatibles con el FABER FABER VEIL TIBETAN?

El FABER FABER VEIL TIBETAN es compatible con filtros de carbón y filtros metálicos. Verifique la referencia de los filtros en el manual para asegurarse de la compatibilidad.

¿Cómo limpiar el FABER FABER VEIL TIBETAN?

Para limpiar el FABER FABER VEIL TIBETAN, use un paño suave y húmedo con un limpiador no abrasivo. Evite usar productos químicos agresivos que puedan dañar la superficie.

¿Qué hacer si el FABER FABER VEIL TIBETAN no se enciende?

Si el FABER FABER VEIL TIBETAN no se enciende, verifique que el aparato esté correctamente conectado a una toma de corriente funcional. Asegúrese también de que el fusible no esté quemado.

¿Cómo ajustar la potencia de succión del FABER FABER VEIL TIBETAN?

Puede ajustar la potencia de succión utilizando el panel de control táctil ubicado en el aparato. Toque los íconos apropiados para aumentar o disminuir la potencia.

¿Cuál es la vida útil de los filtros del FABER FABER VEIL TIBETAN?

La vida útil de los filtros depende del uso. En general, se recomienda reemplazar los filtros de carbón cada 6 meses y los filtros metálicos cada 3 meses, pero esto puede variar según la frecuencia de cocción.

¿El FABER FABER VEIL TIBETAN hace ruido, es normal?

Un cierto nivel de ruido es normal durante el funcionamiento del FABER FABER VEIL TIBETAN, especialmente a niveles de succión altos. Si el ruido es excesivo, verifique que el aparato esté correctamente instalado y que no haya objetos bloqueando el ventilador.

¿Dónde puedo encontrar piezas de repuesto para el FABER FABER VEIL TIBETAN?

Puede encontrar piezas de repuesto para el FABER FABER VEIL TIBETAN a través de su distribuidor local o en el sitio web del fabricante. Asegúrese de utilizar piezas originales para garantizar el buen funcionamiento del aparato.

MANUAL DE USUARIO VEIL TIBETAN FABER

INFORMACIÓN DE SEGURIDAD......41

CARACTERÍSTICAS 44

INSTALACIÓN 45

USO 48

LIMPIEZA Y MANTENIMIENTO....49

SPIS TREŚCI

PL

INFORMACJE DOTYCZACE BEZPIECZEŃSTWA....50

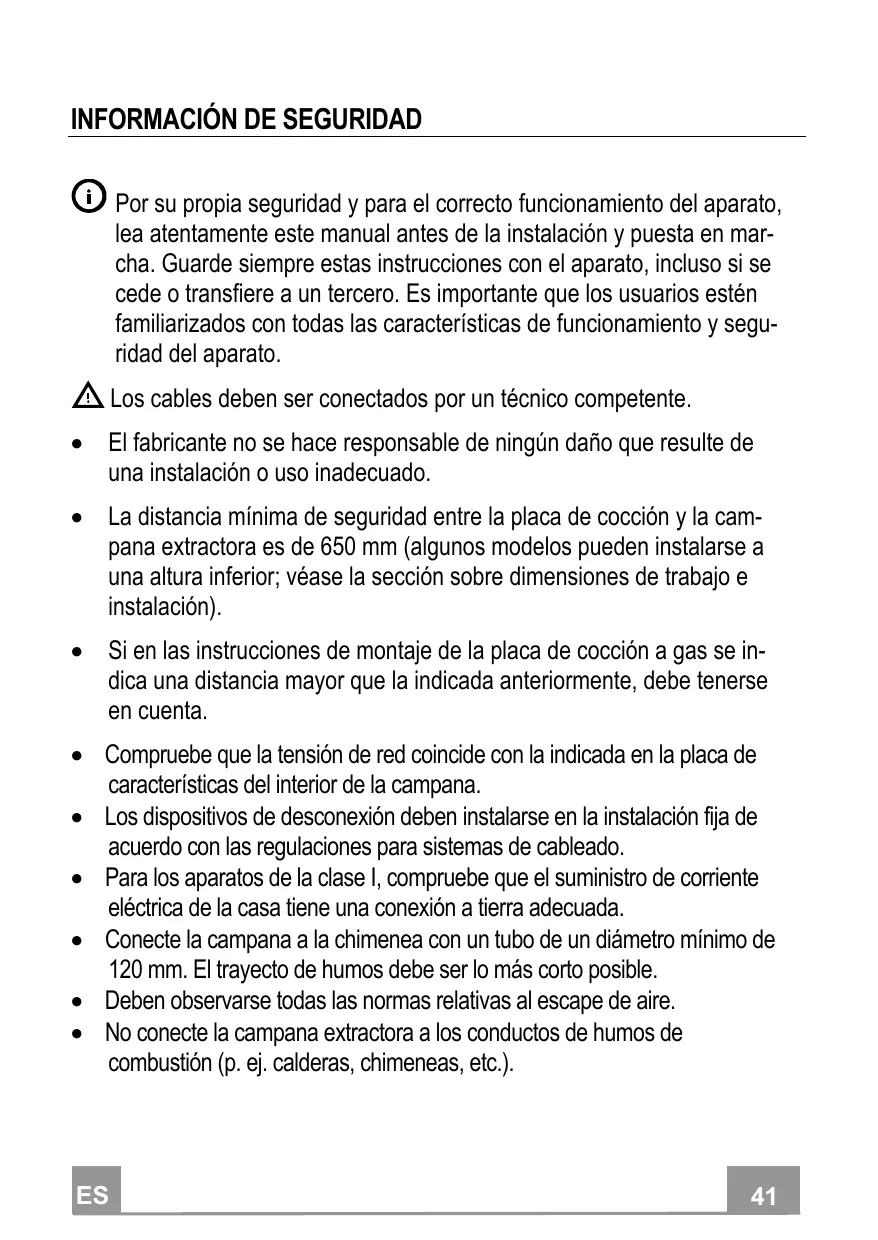

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.
• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.

• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).

• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.
• Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

⚠ Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).

- El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

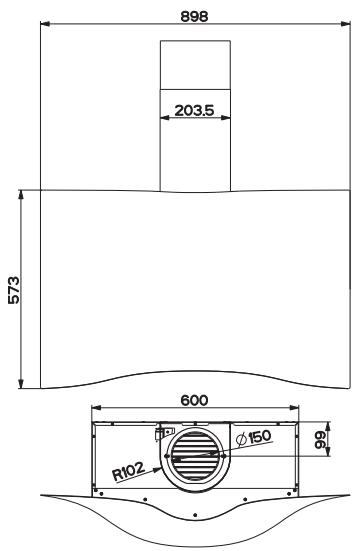

Dimensiones

898 203.5 573 600 R102 Ø150 99

MIN.305 - MAX.590 284 202 305 503 55.3 211 361

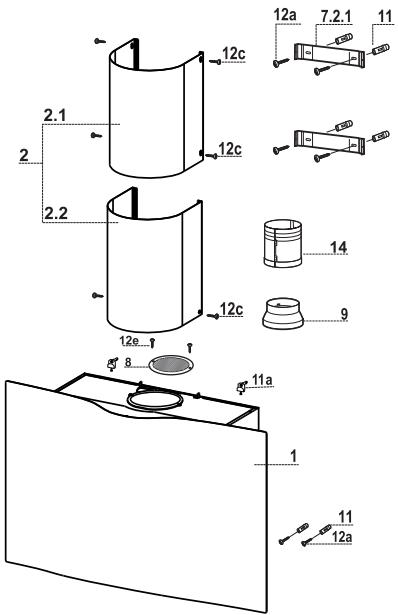

Componentes

Ref.	Cdad.	Componentes de producto
1	1	Cuerpo de la campana dotado de: Mandos, luz, grupo ventilador, filtros
2	1	Chimenea telescópica formada por:
2.1	1	Chimenea superior
2.2	1	Chimenea inferior
8	1	Rejilla de salida de aire D.150
9	1	Brida de reducción ø 150-120 mm
14	1	Extensión salida de aire cuerpo campana formada por 2 semicascos

Ref. Cdad. Componentes de instalación

11	6	Tacos
11a	2	Tacos SB 12/10
12a	6	Tornillos 4,2x44,4
12c	6	Tornillos 2,9x9,5
12e	2	Tornillos 2,9x6,5

Cdad. Documentación

1	Manual de instrucciones

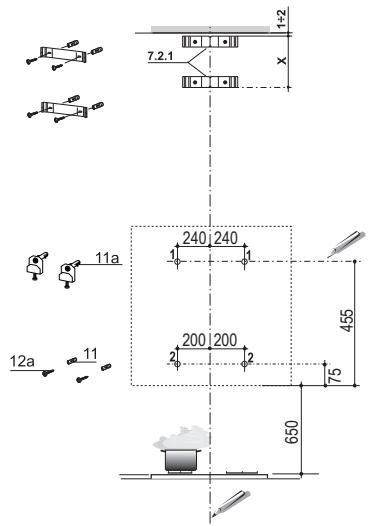

Perforación pared y fijación bridas

7.2.1 1+2 X 240 240 1 11a 200 200 2 12a 11 455 75 650

Trazar en la pared:

• una línea vertical hasta el techo o el límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a: 650 mm mín. sobre el plano de cocción;
• Marcar como se indica, un punto de referencia a 455 mm sobre la línea horizontal de referencia, y a 240 mm a la derecha de la línea vertical de referencia.
• Repetir esta operación por la parte opuesta, verificando su nivelación.
• Perforar ø12 mm los puntos marcados.
• Introducir los tacos con tornillo y abrazadera 11a en los orificios, atornillar.
• Marcar como se indica, un punto de referencia a 75 mm sobre la línea horizontal de referencia, y a 200 mm a la derecha de la línea vertical de referencia.
• Repetir esta operación por la parte opuesta, verificando su nivelación.
• Perforar ø8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior, alineando su centro (muescas) en la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X= altura chimenea superior en dotación), alineando su centro (muescas) en la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
• Perforar ø8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas utilizando los tornillos 12a (4,2 x 44,4) en dotación.

Montaje cuerpo campana

• Quitar el filtro antigrasa operando en las manijas específicas.
• Regular los dos tornillos Vr, de las bridas 11a al inicio de la carrera.
• Enganchar el cuerpo de la campana a las 2 bridas 11a.
• Desde el interior del cuerpo de la campana operar en los tornillos Vr para nivelar el cuerpo de la campana.
• Atornillar los tornillos de seguridad 12a.
• Volver a montar el filtro antigrasa.

11a Vr 12a

Conexiones

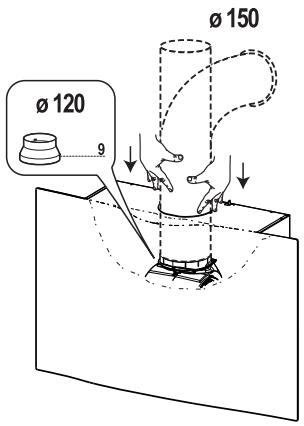

SALIDA AIRE VERSIÓN ASPIRANTE

Para la instalación en versión aspirante conectar la Campana a la tubería de salida mediante un tubo rígido o flexible de ø150 - ø 120, cuya selección se deja al instalador.

• Comprobar que el tubo esté completamente introducido en la salida del grupo motor.
• Fijar el tubo de salida con abrazaderas ajustables adecuadas. El material necesario no viene en dotación.

Ø 120 9 Ø 150

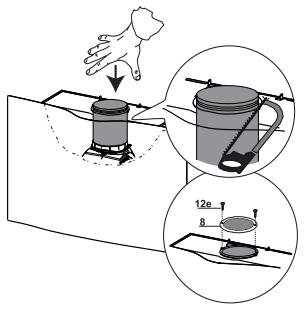

SALIDA DE AIRE VERSIÓN FILTRANTE

• Unir los 2 semicascos que componen el tubo 14.
• Empujar bien el tubo 14 hasta el fondo.
• Cortar con una herramienta el exceso.
• Fijar la rejilla direccionada 8 en la salida con 2 tornillos 12e (2,9 x 9,5) en dotación.
• Comprobar la presencia de los filtros antiolor de carbón activo.

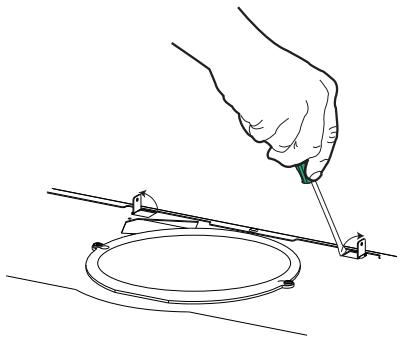

Levantar las 2 lengüetas formadas en el cuerpo de la campana cerca del orificio de salida de aire.

Chimenea superior

• Separar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 y volverlas a cerrar hasta al tope.
• Fijar lateralmente a las bridas con 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Separar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y volverlas a cerrar hasta el tope.
• Fijar lateralmente la parte inferior a las lengüetas del cuerpo de la campana, con 2 tornillos 12c (2,9 x 9,5) en dotación.

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

TECLA		LED	FUNCIONES
T1	Velocidad	Encendido	Enciende el motor a la primera velocidad.
			Apaga el motor
T2	Velocidad	Encendido	Enciende el motor a la segunda velocidad
T3	Velocidad	Fijo	Presionada brevemente enciende el motor a la tercera velocidad.
		Intermitente	Presionada por 2 segundos.Activa la cuarta velocidad temporizada a 6 minutos, al final de los cuales vuelve a la velocidad implementada precedentemente. Adecuada a enfrentar las máximas emisiones de humos de cocción.
L	Luz		Enciende y apaga la instalación de iluminación.

Atención : La tecla T1 apaga el motor pasando siempre por la primera velocidad.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior..

Filtros antiolor (Versión filtrante)

No se pueden lavar ni regenerar, se deben cambiar cada 4 meses o más a menudo si su uso es muy intenso.

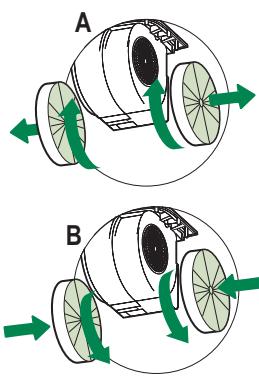

SUSTITUCIÓN DE LOS FILTROS DE CARBÓN ACTIVO

• Quitar los filtros antigrasa metálicos.
• Quitar los filtros antiolor de carbón activo saturado, de la manera indicada (A).
• Montar los nuevos filtros (B).
• Montar los filtros antigrasa metálicos.

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
