NAVODILA ZA UPORABO VEIL TIBETAN FABER

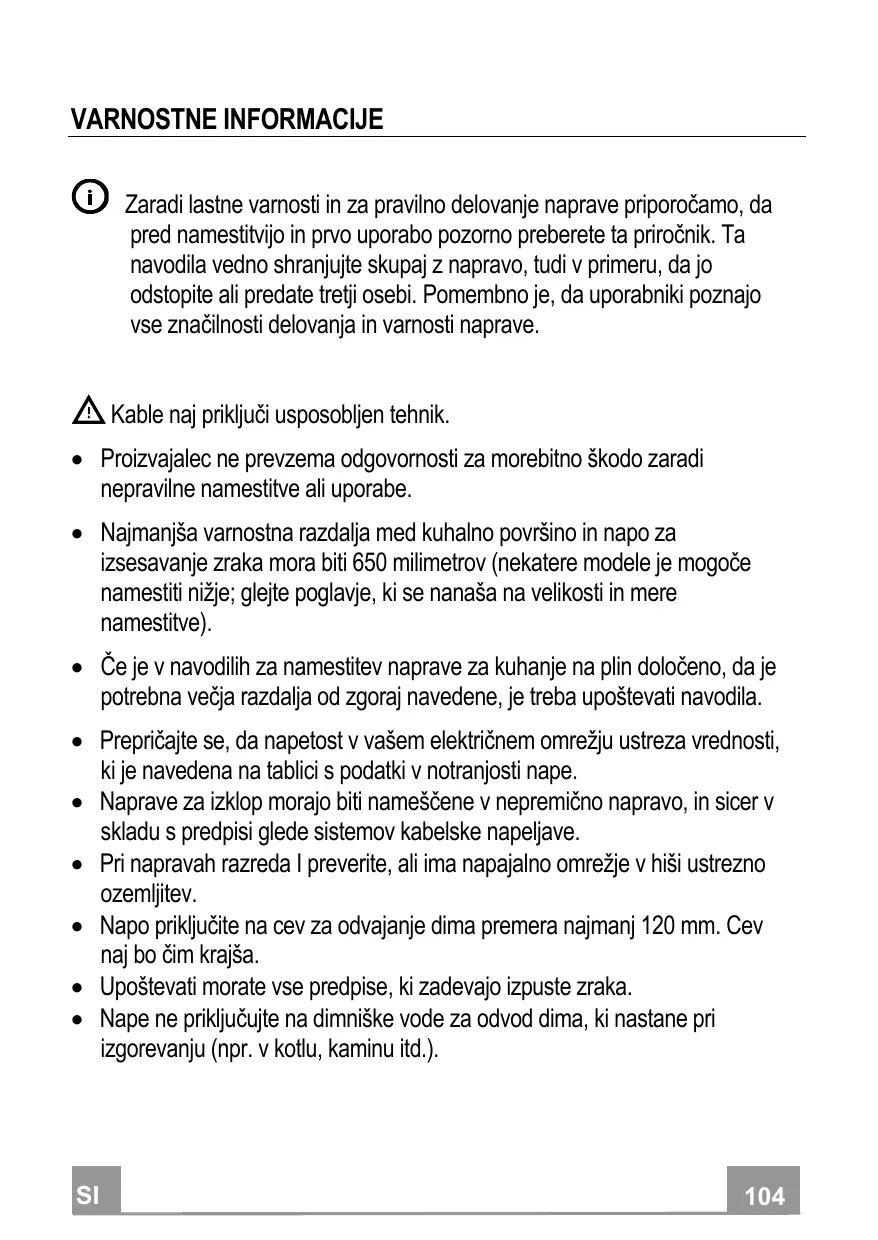

Zaradi lastne varnosti in za pravilno delovanje naprave priporočamo, da pred namestitvijo in prvo uporabo pozorno preberete ta priročnik. Ta navodila vedno shranjujte skupaj z napravo, tudi v primeru, da jo odstopite ali predate tretji osebi. Pomembno je, da uporabniki poznajo vse značilnosti delovanja in varnosti naprave.

Kable naj priključi usposobljen tehnik.

• Proizvajalec ne prevzema odgovornosti za morebitno škodo zaradi nepravilne namestitve ali uporabe.
• Najmanjša varnostna razdalja med kuhalno površino in napo za izsesavanje zraka mora biti 650 milimetrov (nekatere modele je mogoče namestiti nižje; glejte poglavje, ki se nanaša na velikosti in mere namestitve).
• Če je v navodilih za namestitev naprave za kuhanje na plin določeno, da je potrebna večja razdalja od zgoraj navedene, je treba upoštevati navodila.
• Prepričajte se, da napetost v vašem električnem omrežju ustreza vrednosti, ki je navedena na tablici s podatki v notranjosti nape.
• Naprave za izklop morajo biti nameščene v nepremično napravo, in sicer v skladu s predpisi glede sistemov kabelske napeljave.
• Pri napravah razreda I preverite, ali ima napajalno omrežje v hiši ustrezno ozemljitev.
• Napo priključite na cev za odvajanje dima premera najmanj 120 mm. Cev naj bo čim krajša.
• Upoštevati morate vse predpise, ki zadevajo izpuste zraka.

• Nape ne priključujte na dimniške vode za odvod dima, ki nastane pri izgorevanju (npr. v kotlu, kaminu itd.).

• Če napo uporabljate skupaj z neelektričnimi napravami (npr. plinskimi napravami), morate zagotoviti zadostno stopnjo prezračevanja prostora, da bi preprečili povratni tok izpušnih plinov. Kadar se kuhinjska napa uporablja skupaj z napravami, ki jih ne napaja električni tok, negativni tlak v prostoru ne sme presegati vrednosti 0,04 mbar, da napi preprečimo vsesavanje dima v prostor.

• Zrak ne sme biti speljan v cev za odvajanje dima naprav za izgorevanje, ki se ne napajajo na plin ali na drugo gorivo.
• Poškodovan napajalni kabel mora zamenjati proizvajalec ali tehnik servisne službe proizvajalca.
• Vtič priključite v vtičnico, ki je skladna z veljavnimi standardi in na dosegljivem mestu.
• Glede tehničnih in varnostnih ukrepov, ki jih je potrebno sprejeti za izpust dimov, je treba natančno spoštovati predpise, ki jih določajo lokalni organi.

⚠️ OPOZORILO: preden namestite napo, odstranite zaščitno folijo.

⚠️ OPOZORILO: če vijakov ali pritrdilnih elementov ne namestite v skladu s temi navodili, lahko pride do električnega udara.

• Ne glejte direktno z optičnimi napravami (daljnogled, povečevalno steklo ...).
• Pod napo ne pripravljajte flambiranih jedi, saj lahko pride do požara.
• Otroci, mlajši od 8 let, in osebe z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, smejo uporabljati napravo le, će so pod nadzorom odgovornih oseb in će so bili poučeni glede varne uporabe naprave in z njo povezanih tveganj.

Zagotovite, da se otroci ne bodo igrali z napravo. Otroci ne smejo izvajati čiščenja in vzdrževanja, razen će so pod nadzorom odgovornih oseb.

- Nadzorujte otroke in zagotovite, da se ne bodo igrali z napravo.

- Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi psihičnimi, fizičnimi ali čutilnimi sposobnostmi ali z nezadostnimi izkušnjami in znanjem, razen će jih pri tem ne vodi in pozorno nadzoruje oseba.

⚠️ Dostopni deli se lahko med uporabo kuhalnih naprav močno segrejejo.

- Po navedenem časovnem obdobju očistite in/ali zamenjajte filtre (tveganje požara). Glejte odstavek Vzdrževanje in čiščenje.

- Prostor mora biti ustrezno prezračevan, če se napa uporablja istočasno z napravami na plin ali na druga goriva (ne velja za naprave, ki izključno dovajajo zrak v prostor).

- Simbol na izdelku ali embalaži označuje, da se izdelek ne sme odlagati med običajne gospodinjske odpadke. Izdelek, ki ga želite odstraniti, oddajte v ustrezen zbirni center za recikliranje električnih in elektronskih komponent. Z zagotovitvijo pravilne odstranitve tega izdelka pripomorete k preprečevanju možnih neželenih posledic, ki bi jih neprimerno odlaganje imelo za okolje in zdravje ljudi. Za podrobnejše informacije o recikliranju tega izdelka se obrnite na lokalno skupnost, lokalno službo za odstranjevanje odpadkov ali trgovino, kjer ste kupili izdelek.

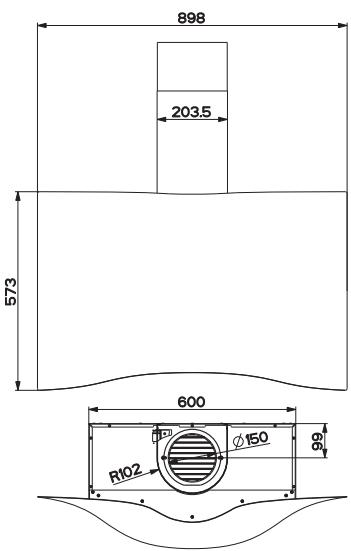

Dimenzije

898 203.5 573 600 Ø150 R102 99

MIN.305 - MAX.590 284 202 305 503 55.3 211 361

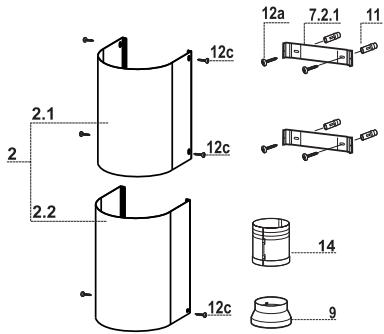

Sestavni deli

Ref.	Kol.	Sestavni deli izdelka
1	1	Ohišje nape, vključno z: ukaznimi gumbi, osvetlitvijo, sklopom ventilatorja, filtri
2	1	Teleskopski kamin, ki ga sestavljajo:
2.1	1	Zgornji kamin
2.2	1	Spodnji kamin
8	1	Rešetke za odvod zraka D.150
9	1	Redukcijske prirobnice ø 150-120 mm
14	1	Podaljšek za odvod zraka na ohišju nape, ki ga sestavljata 2 elementa skledaste oblike

Ref.	Kol.	Sestavni deli za namestitev
11	6	Vložkov
11a	2	Vložka SB 12/10
12a	6	Vijakov 4,2x44,4
12c	6	Vijakov 2,9x9,5
12e	2	Vijaka 2,9x6,5

Kol. Dokumentacija

1	Navodila za uporabo

12a 7.2.1 11 12c 12c 2.1 2 2.2 14 9

12a 8 11a 1 11 12a

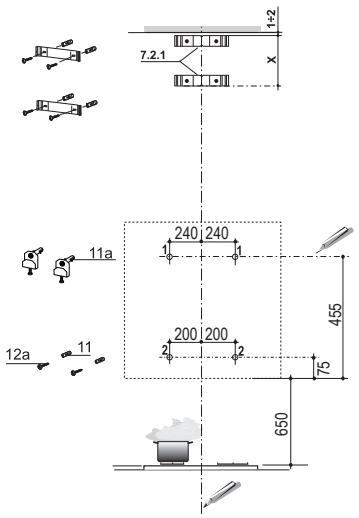

Vrtanje stene in pritrditev nosilcev

11-2 7.2.1 X 240 240 1 11a 200 200 2 12a 11 455 75 650

Na steni začrtajte:

• navpično črto do stropa ali do zgornje meje, do sredine območja, ki je predviđeno za montažo nape;
  • vodoravno črto najmanj 650 mm nad kuhališčem;
• 455 mm nad vodoravno referenčno črto in 240 mm desno od navpične referenčne črte označite referenčno točko, kot je navedeno.
• Ta postopek ponovite za nasprotno stran in preverite poravnavo.
• Izvrtajte luknjo premera ø 12 mm na označenih točkah.
  • V luknje vstavite vložke z vijakom in nosilcem 11a ter privijte.
• 75 mm nad vodoravno referenčno črto in 200 mm desno od navpične referenčne črte označite referenčno točko, kot je navedeno.
• Ta postopek ponovite za nasprotno stran in preverite poravnavo.
• Izvrtajte luknjo premera ø 8 mm na označenih točkah.
  • V luknje vstavite vložke 11.
• Nosilec 7.2.1 namestite, kot je navedeno, 1–2 mm od stropa ali zgornje meje, tako da je njegovo središče (zareze) poravnano z navpično referenčno črto.
• Označite središča lukenj nosilca.
• Nosilec 7.2.1 namestite, kot je navedeno, X mm pod prvim nosilcem (X = višina dobavljenega zgornjega kamina), tako da je njegovo središče (zareze) poravnano z navpično referenčno črto.
• Označite središča lukenj nosilca.
• Izvrtajte luknjo premera ø 8 mm na označenih točkah.
  • V luknje vstavite vložke 11.
• Nosilce pritrdite s priloženimi vijaki 12a (4,2 x 44,4).

Montaža ohišja nape

• Odstranite maščobni filter z uporabo ustreznih ročajev.
• Do konca popustite dva vijaka Vr nosilcev 11a.
• Ohišje nape namestite na 2 nosilca 11a.
• Znotraj ohišja nape privijte vijake Vr, da poravnate ohišje nape.
• Privijte varnostne vijake 12a.
• Ponovno namestite maščobni filter.

11a Vr 12a

Priključki

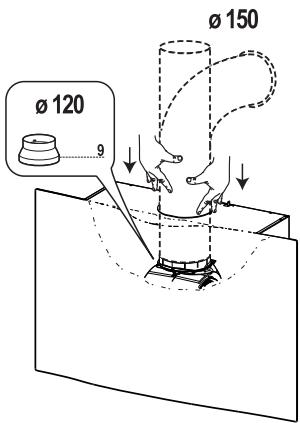

ODVOD ZRAKA NA SESALNI RAZLIČICI

Za namestitev v sesalno različico na napo se priključi toga ali gibka cev za izstop zraka premera ø 150 - ø 120, ki jo izbere monter.

• Prepričajte se, da je cev dobro vstavljena v izhod sklopa motorja.
• Cev za izstop zraka pritrdite z ustreznimi sponkami. Potrebni material ni priložen k opremi.

Ø 120 9 Ø 150

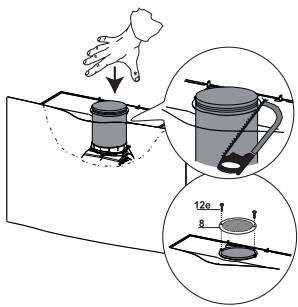

ODVOD ZRAKA NA FILTRIRNI RAZLIČICI

• Združite 2 elementa skodelaste oblike, ki sestavljata cev 14.
  • Cev 14 potisnite močno do konca.
  • Z orodjem odrežite presežni del.
• Usmerjevalne rešetke 8 pritrdite na izhod z 2 priloženima vijakoma 12e (2,9 x 9,5).
• Prepričajte se, da so filtri z aktivnim ogljem za preprečevanje neprijetnega vonja nameščeni.

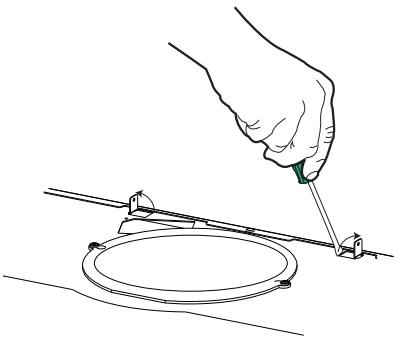

Dvignite 2 jezička, ki se nahajata na ohišju nape blizu odprtine za odvod zraka.

Zgornji kamin

• Rahlo razširite stranici, pritrdite jih za nosilci 7.2.1 in jih zaprite, dokler se ne zaskočita.
• Pritrdite ju na straneh nosilcev s 4 priloženimi vijaki 12c (2,9 x 9,5).

Spodnji kamin

• Rahlo razširite stranici kamina, pritrdite ju med zgornji kamin in steno ter ju zaprite, dokler se ne zaskočita.
• Spodnji del bočno pritrdite na jezička ohišja nape z 2 priloženima vijakoma 12c (2,9 x 9,5).

• Napo priključite na napajalno mrežo, tako da postavite bipolarno stikalo, pri čemer naj bo odprtina spojev najmanj 3 mm.
• Odstranite protimaščobne filtre (glej razdelek "Vzdrževanje") in se prepričajte, da je konektor napajalnega kabla pravilno vstavljen v vtičnico aspiratorja

TIPKA		LED	FUNKCIJE
T1	Hitrost	Vklop	Prestavi motor v prvo hitrost.
			Ugasni motor.
T2	Hitrost	Vklop	Prestavi motor v drugo hitrost.
T3	Hitrost	Fiksen	Ob kratkem pritisku prestavi motor v tretjo hitrost.
		Utripajoča	Pritisnjena dve sekundi.
			Prestavi v četrto hitrost, ki je nastavljena na 6 minut. Po preteku nastavljenega časa se hitrost samodejno prestavi na zadnjo nastavitev. Primerna za filtriranje velikih količin dima, ki nastajajo pri kuhanju.
L	Luč		Vključi in izključi osvetljavo.

Pozor: Tipka T1 ugasne motor, tako da vedno prestavi v prvo hitrost.

Protimaščobni filtri

ČIŠČENJE KOVINSKIH SAMONOSILNIH PROTIMAŠČOBNIH FILTROV

• Filtre lahko operete v pomivalnem stroju, in sicer vsaka 2 meseca pri normalni uporabi ali pogosteje pri večji uporabi.
• Snemite vsak filter posebej, tako da ga potisnete nazaj proti sistemu in hkrati navzdol.
• Filtre operite, vendar jih ne upogibajte; dobro jih osušite, preden jih ponovno namestite.
• Filtre namestite tako, da bo ročica vidna in obrnjena proti zunanji strani.

Filtri za prečiščevanje zraka z aktivnim ogljem (model za filtriranje zraka)

Filtra z aktivnim ogljem se ne sme čistiti ali ponovno uporabiti, temveč ga je treba zamenjati vsaj vsake 4 mesece, pri večji uporabi nape pa tudi pogosteje.

MENJAVA

• Snemite protimaščobne filtre.
• Odstranite zamašene filtre z aktivim ogljem, kakor prikazuje slika (A).
  • Vstavite nove filtre, kakor prikazuje slika (B).
• Ponovno namestite protimaščobne filtre.

- Za zamenjavo se obrnite na Tehnično pomoč ("Za nakup se obrnite na tehnično pomoč").
