KÄYTTÖOHJE VEIL TIBETAN FABER

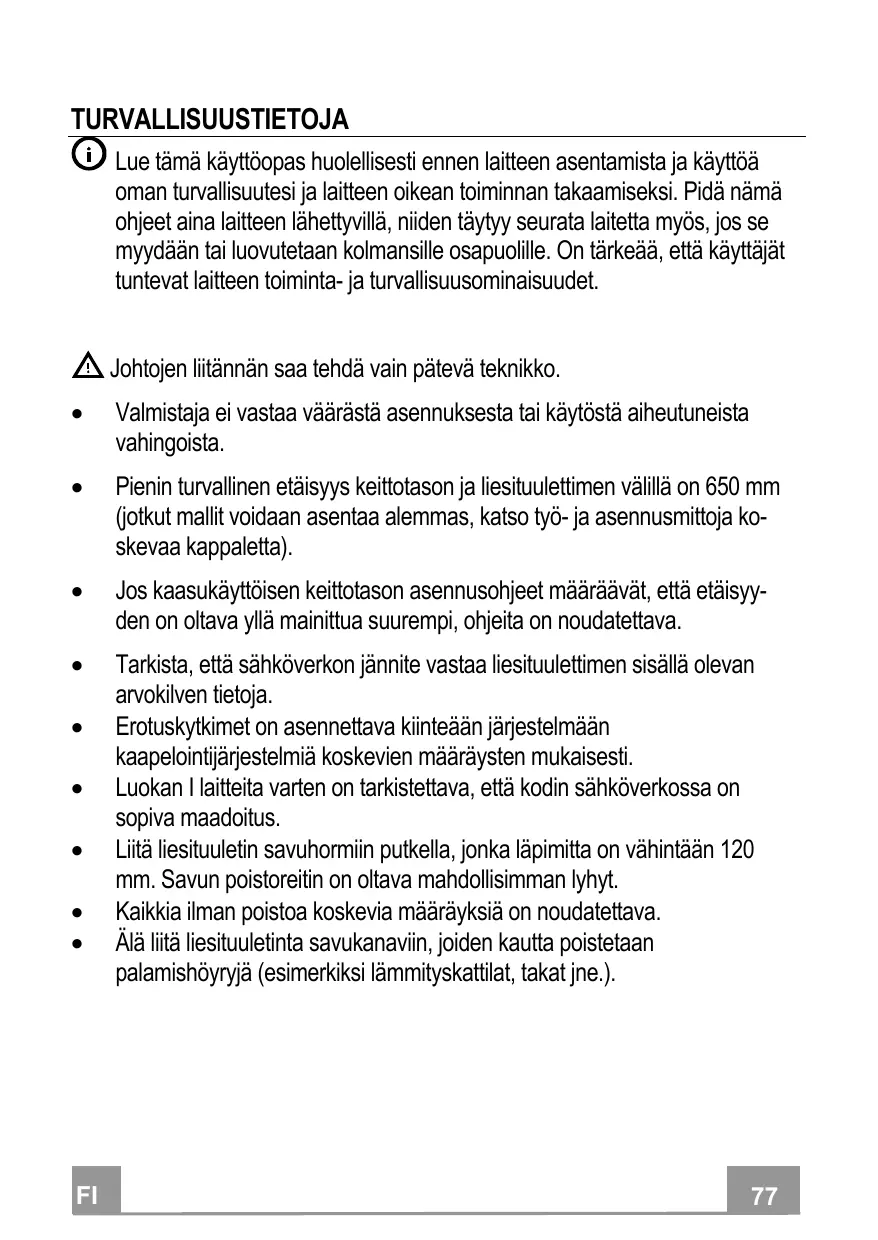

TURVALLISUUSTIETOJA Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet. Johtojen liitännän saa tehdä vain pätevä teknikko.

Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.

Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).

Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.

Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja. Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti. Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava. Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).

Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen. Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen. Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko. Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan. Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä. VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista. Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara. Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi….). Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon. Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa. Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu. Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus. Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

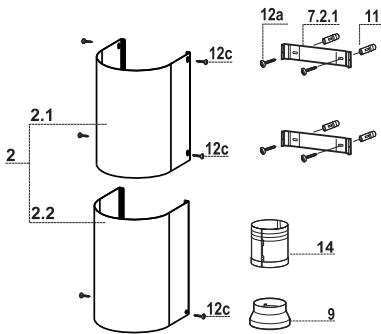

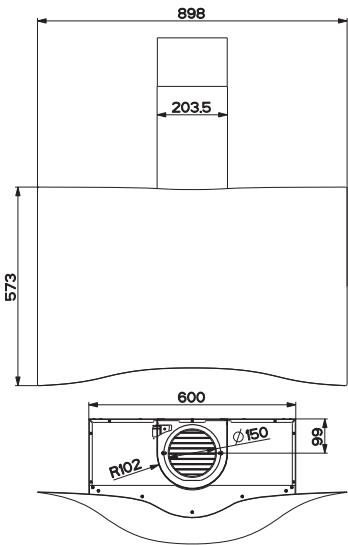

Mitat Osat Viite Lkm Tuotteen osat 1 Liesituulettimen runko, johon kuuluu: Kytkimet, valo, tuuletusyksikkö, suodattimet 1 Teleskooppihormi, jossa on: 1 Ylähormi 1 Alahormi 1 Ilman ulostuloritilä D.150 1 Supistusputki 150- 120 mm 1 Kahdesta puolikkaasta muodostuva ilman ulostulon jatke Viite Lkm Asennusosat 6 Ruuvitulppa 11a 2 Ruuvitulppa SB 12/10 12a 6 Ruuvi 4,2x44,4 12c 6 Ruuvi 2,9x9,5 12e 2 Ruuvi 2,9x6,5 Lkm Asiakirjat 1 Käyttöohjeet

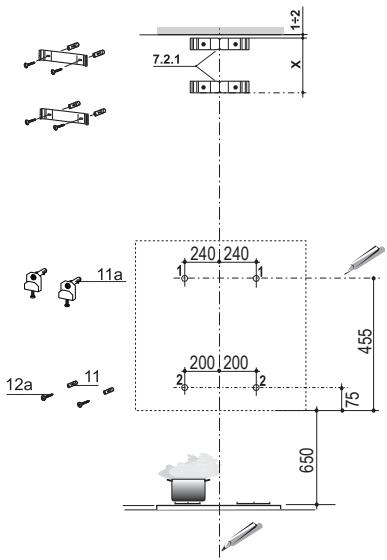

ASENNUS Seinän poraus ja tukien kiinnittäminen

• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason yläpuolelle.
• Merkitse viitepiste 455 mm vaakasuoran viitelinjan yläpuolelle ja 240 mm oikealle pystysuorasta viitelinjasta.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Poraa merkittyihin kohtiin reiät ø 12 mm.
• Aseta reikiin tulpat ja ruuvit sekä tuki 11a, ruuvaa kiinni.
• Merkitse viitepiste 75 mm vaakasuoran viitelinjan yläpuolelle ja 200 mm oikealle pystysuorasta viitelinjasta.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
• Laita reikiin tulpat 11.
• Aseta tuki 7.2.1 kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.

• Aseta tuki 7.2.1 kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähormin korkeus), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.

• Laita reikiin tulpat 11.
• Kiinnitä tuet toimitetuilla ruuveilla 12a (4,2 x 44,4 ).

Liesituulettimen rungon kokoaminen

Poista rasvasuodatin kahvojen avulla. Säädä kaksi ruuvia Vr tuessa 11a liikkeen alkuun. Kiinnitä liesituulettimen runko kahteen tukeen 11a. Tasapainota liesituulettimen runko sisäpuolelta ruuveilla Vr.

• Ruuvaa kiinni turvaruuvit 12a.
• Laita paikoilleen rasvasuodatin. Liitännät

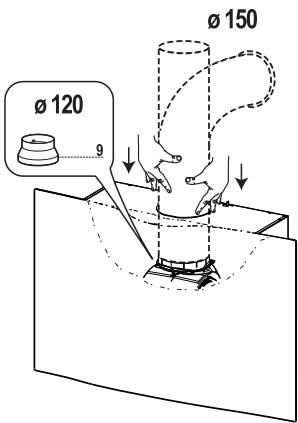

IMUVERSION ILMAN ULOSTULO

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, ø 150 - ø 120, jonka valitsee asentaja.

• Varmista, että putki on kunnolla työnnetty moottoriryhmän ulostuloon.
• Kiinnitä ulostuloputki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.

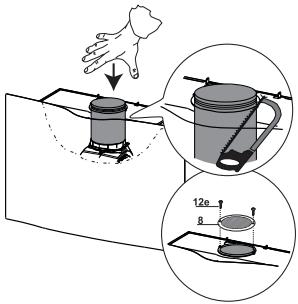

Yhdistä 2 puolikasta, jotka muodostavat putken 14. Työnnä putki 14 kunnolla pohjaan saakka. Leikkaa liika osa työkalulla. Kiinnitä suuntausritilä 8 ulostuloon kahdella toimitetulla ruuvilla 12e (2,9 x 9,5).

• Varmista, että aktiivihiilihajusuodattimet ovat paikoillaan.

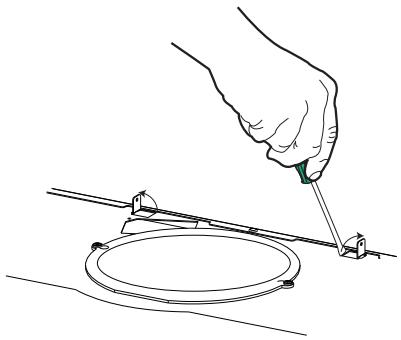

Hormin kokoaminen Nosta ylös 2 kielekettä liesituulettimen rungossa ilman ulostuloaukon lähellä. Ylähormi

• Levitä sivureunoja hieman, kiinnitä ne tukien 7.2.1 taakse ja sulje ne paikalleen.
• Kiinnitä tuet sivuilta 4 toimitetulla ruuvilla 12c (2,9 x 9,5). Alahormi
• Levitä hormin sivureunoja hieman, kiinnitä ne ylähormin ja seinän väliin ja sulje ne paikalleen.
• Kiinnitä alaosa sivuilta liesituulettimen rungon kielekkeisiin 2 toimitetulla ruuvilla 12c (2,9 x 9,5).

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

Käyttöpaneeli PAINIKE MERKKIVALO TOIMINNOT T1 Nopeus Palaa Käynnistää moottorin ensimmäisellä nopeudella. Sammuttaa moottorin. T2 Nopeus Palaa Käynnistää moottorin toisella nopeudella. T3 Nopeus Kiinteä Lyhyt painallus käynnistää moottorin kolmannella nopeudella. Vilkkuva Kun painiketta painetaan 2 sekunnin ajan. Aktivoi neljännen nopeuden, joka toimii 6 minuuttia. Ajastetun ajan päätyttyä nopeus palaa asetettuun arvoon. Soveltuu käytettäväksi kun savua on paljon.

Valot Sytyttää ja sammuttaa valaistuksen. Huomio: Painike T1 sammuttaa moottorin kulkien aina ensimmäisen nopeuden kautta.

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan työntämällä niitä taaksepäin ja vetämällä samalla alaspäin.
• Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva näkyvissä ulkopuolella. Aktiivihiilisuodatin (Suodatinversio) Suodattimia ei voi pestä eikä uudistaa, vaan ne täytyy vaihtaa vähintään neljän kuukauden välein tai useammin, mikäli laitetta käytetään paljon

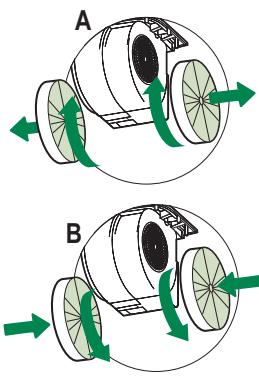

Irrota metalliset rasvasuodattimet. Irrota vanhat aktiivihiilisuodattimet kuten kuvassa (A). Asenna uudet suodattimet paikalleen kuten kuvassa (B). Laita metalliset rasvasuodattimet paikoilleen.

• Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").

• Når filtrene fastgøres igen, skal du sørge for, at håndtaget er synligt udefra. Hajusuodatin (Suodatinversio) Suodattimia ei voi pestä eikä uudistaa, vaan ne täytyy vaihtaa vähintään neljän kuukauden välein tai useammin, mikäli laitetta käytetään paljon

Irrota metalliset rasvasuodattimet. Irrota vanhat aktiivihiilisuodattimet kuten kuvassa (A). Asenna uudet suodattimet paikalleen kuten kuvassa (B). Laita metalliset rasvasuodattimet paikoilleen.
