Typ produktu	Okap dekoracyjny
Marka	FABER
Model	VEIL TIBETAN
Wymiary (szer. x gł. x wys. korpusu)	898 x 573 x 203 mm (w przybliżeniu)
Minimalna wysokość montażu nad płytą	650 mm
Średnica wylotu powietrza	150 mm (możliwe zmniejszenie do 120 mm)
Liczba prędkości	4 (w tym opóźnienie 6 minut na 4. prędkości)
Wbudowane oświetlenie	Tak (sterowanie przyciskiem L)
Rodzaj filtrów tłuszczowych	Metalowe samonośne, zmywalne w zmywarce
Częstotliwość czyszczenia filtrów tłuszczowych	Co 2 miesiące (lub częściej w zależności od użytkowania)
Filtr węglowy	Opcjonalny, wymiana co 4 miesiące
Tryb pracy	Wyciągowy lub filtrujący w zależności od instalacji
Zasilanie elektryczne	220-240 V ~ 50/60 Hz (standardowe oszacowanie)
Klasa elektryczna	I (obowiązkowe uziemienie)
Główny materiał	Stal nierdzewna (prawdopodobnie)
Dołączone akcesoria	Teleskopowy komin, kratka wylotu powietrza, kołnierz redukcyjny, kołki i śruby, instrukcja
Minimalna odległość bezpieczeństwa dla gotowania na gazie	Patrz instrukcja płyty grzewczej (jeśli >650 mm)
Funkcja opóźnienia	Automatyczne wyłączenie po 6 minutach na 4. prędkości
Konserwacja filtrów	Filtry tłuszczowe zmywalne w zmywarce; filtry węglowe niezmywalne
Naprawialność	Części zamienne dostępne za pośrednictwem autoryzowanego serwisu

Często zadawane pytania - VEIL TIBETAN FABER

Na jakiej minimalnej wysokości należy zamontować okap nad płytą grzewczą?

Minimalna odległość bezpieczeństwa wynosi 650 mm nad płytą grzewczą. Jeśli instrukcja płyty gazowej określa większą odległość, należy się do niej stosować.

Jak czyścić filtry tłuszczowe?

Metalowe filtry tłuszczowe są zmywalne w zmywarce. Wyjmij je, przesuwając do tyłu i pociągając w dół. Myj je co około 2 miesiące, nie zginając ich, i pozostaw do wyschnięcia przed ponownym montażem.

Czy należy wymieniać filtry węglowe? Jak często?

Tak, filtry węglowe należy wymieniać co 4 miesiące (lub częściej przy intensywnym użytkowaniu). Nie są zmywalne ani regenerowalne. W celu wymiany skontaktuj się z serwisem.

Czy mogę używać okapu jednocześnie z urządzeniem gazowym?

Tak, ale upewnij się, że pomieszczenie jest prawidłowo wentylowane, aby uniknąć cofania się gazów. Podciśnienie nie może przekraczać 0,04 mbar. Nigdy nie podłączaj okapu do przewodu dymowego spalania.

Jak podłączyć okap elektrycznie?

Okap należy podłączyć do gniazdka z uziemieniem zgodnym z normami. Użyj wyłącznika dwubiegunowego z rozwarciem styków co najmniej 3 mm. Podłączenie powinno być wykonane przez wykwalifikowanego technika.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazdka w dyfuzorze (pod filtrami). Upewnij się również, że wyłącznik dwubiegunowy jest w pozycji włączonej. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak przejść w tryb filtrujący?

W wersji filtrującej należy zamontować rurę wylotową powietrza (ref. 14), kratkę kierunkową (ref. 8) i sprawdzić obecność filtrów węglowych. Postępuj zgodnie z instrukcją montażu w dokumentacji.

Jak używać 4. prędkości z opóźnieniem?

Naciśnij przycisk T3 przez 2 sekundy, aby aktywować 4. prędkość. Wskaźnik zacznie migać. Okap pracuje na tej prędkości przez 6 minut, a następnie automatycznie wraca do poprzedniej prędkości.

Czy mogę zainstalować okap na wysokości mniejszej niż 650 mm?

Niektóre modele mogą być instalowane niżej, ale tylko jeśli jest to określone w instrukcji. Generalnie należy zawsze zachować minimalną odległość 650 mm ze względów bezpieczeństwa.

Jak wymienić żarówkę oświetlenia?

Oświetlenie jest wbudowane i sterowane przyciskiem L. Aby wymienić żarówkę, zapoznaj się z odpowiednią instrukcją. W przypadku uszkodzenia skontaktuj się z autoryzowanym serwisem.

INSTRUKCJA OBSŁUGI VEIL TIBETAN FABER

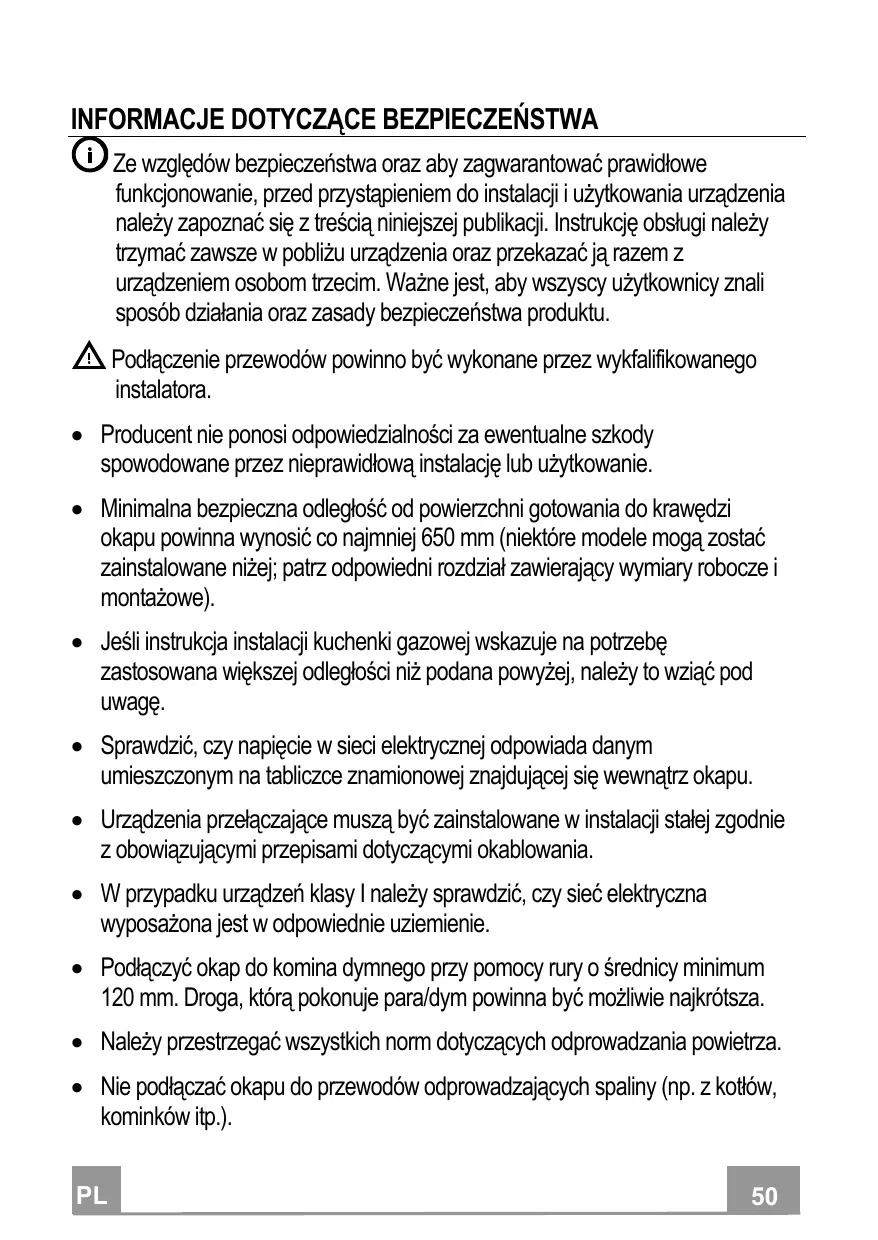

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być możliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.

• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).

• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.

• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.
• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

⚠ OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

⚠ OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

- Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).

- Nie zapalać potraw pod okapem: może to być przyczyną pożaru.

- Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

⚠️ Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

- Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.

- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol 📋 znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/ gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

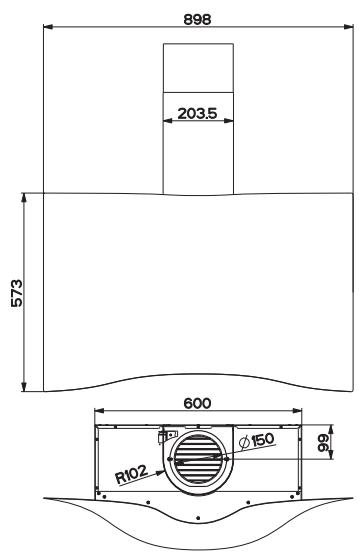

Wymiary

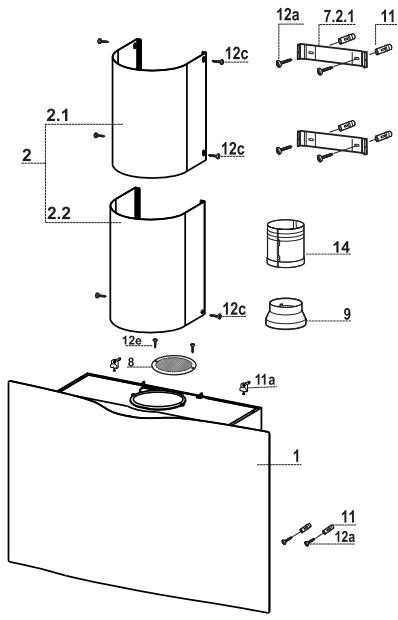

Części składowe

Odn.	II.	Części składowe urządzenia
1	1	Korpus okapu wraz z: przyciskami sterowania, oświetleniem, zespołem wentylatora, filtrami.
2	1	Komin teleskopowy składający się z:
2.1	1	Komin górny
2.2	1	Komin dolny
8	1	Kratka wylotu powietrza śr. 150
9	1	Kołnierz redukujący o średnicy 150-120 mm
14	1	Wydłużony wylot powietrza korpusu okapu, składający się z 2 profili

Odn.	II.	Elementy montażowe
11	6	Kołki
11a	2	Kołki SB 12/10
12a	6	Śruby 4,2 x 44,4
12c	6	Śruby 2,9 x 9,5
12e	2	Śruby 2,9 x 6,5
	II.	Dokumentacja
	1	Instrukcja

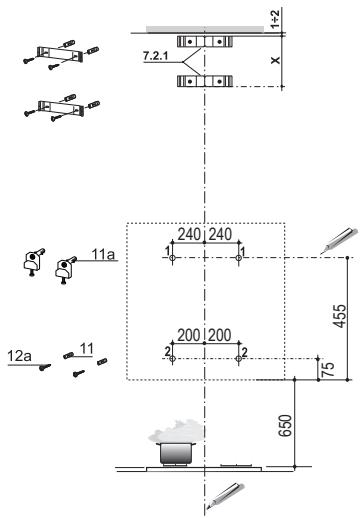

Wiercenie i mocowanie elementów montażowych

Narysować na ścianie:

• linię pionową aż do sufitu lub do górnej granicy w środku strefy przewidzianej na montaż okapu;
• linię poziomą: 650 mm ponad poziomem kuchenki.
• Zaznaczyć punkt odniesienia tak, jak pokazano 455 mm ponad linią odniesienia oraz 240 mm po prawej stronie od pionowej linii odniesienia.
• Powtórzyć tę czynność po przeciwnej stronie, sprawdzając wypoziomowanie.
• Wywiercić otwory ø 12 mm w zaznaczonych miejscach.
• W wywiercone otwory włożyć kołki ze śrubami oraz wsporniki 11a i przykręcić.
• Zaznaczyć punkt odniesienia tak, jak pokazano 75 mm ponad linią odniesienia oraz 200 mm po prawej stronie od pionowej linii odniesienia.
• Powtórzyć tę czynność po przeciwnej stronie, sprawdzając wypoziomowanie.
• Wywiercić otwory ø 8 mm w zaznaczonych miejscach.
• Włożyć kołki 11 w otwory.
• Położyć element montażowy 7.2.1 tak jak to pokazano w odległości 1-2 mm od sufitu lub od powierzchni górnej, centrując go (nacięcie) na pionowej linii odniesienia.
• Zaznaczyć otwory elementu montażowego.
• Położyć element montażowy 7.2.1 w odległości X mm poniżej pierwszego elementu (X = wysokość komina górnego), centrując je (nacięcie) na linii pionowej odniesienia.
• Zaznaczyć otwory elementu montażowego.
• Wywiercić otwory 8 mm w zaznaczonych miejscach.
• Włożyć kołki 11 w otwory.
• Przykręcić elementy montażowe przy pomocy śrub 12a (4,2 x 44,4) znajdujących się na wyposażeniu.

Montaż korpusu okapu

• Wyciągnąć filtr przeciw-tłuszczowy, odczepiając odpowiednie zaczepy.
• Na początku wyregulować dwie śruby Vr, wsporników 11a.
• Założyć korpus okapu na 2 wsporniki 11a.
• Od wnętrza korpusu śrubami Vr wykonać poziomowanie okapu.
• Przykręcić śruby zabezpieczające 12a.
• Ponownie założyć filtr przeciw-tłuszczowy.

Podłączenia

WYLOT POWIETRZA WERSJA Z WYCIĄGIEM

Aby zainstalować okap w wersji z wyciągiem, należy go podłączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury ø 150 - ø 120mm, wyboru rury dokonuje monter.

• Sprawdzić, czy rura jest dobrze włóżona na wyjście zespołu silnika.
• Zamocować rurę przy pomocy odpowiednich opasek. Konieczne materiały nie znajdują się w zestawie.

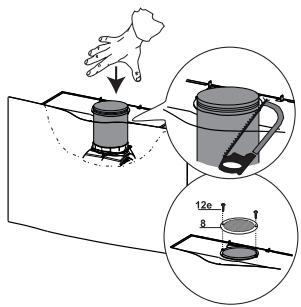

WYLOT POWIETRZA - WERSJA Z FILTREM

• Połączyć w segmenty, które składają się na rurę 14.
• Wcisnąć energicznie rurę 14, aż do końca.
• Odciąć nadmiar.
• Przykręcić kratkę kierunkową 8 przy pomocy 2 śrub 12e (2,9 x 9,5) znajdujących się w zestawie.
• Upewnić się, czy są założone węglowe filtry antyzapachowe.

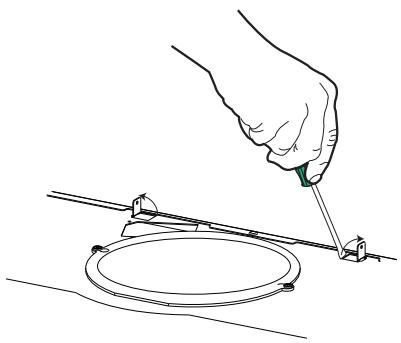

Podnieść 2 zaczepy znajdujące się na korpusie okapu w pobliżu otworu wylotu powietrza.

Rura kominowa górna

• Rozszerzyć delikatnie ścianki boczne rury kominowej i założyć na element montażowy 7.2.1.
• Przykręcić z boku do elementów montażowych 4 śruby 12c (2,9 x 9,5) znajdujące się na wyposażeniu.

Rura kominowa dolna

• Rozszerzyć delikatnie ścianki boczne rury kominowej i założyć na komin górny oraz na ścianę, zamknąć je na mocowaniu.
• Przykręcić z boku do zaczepów korpusu okapu 2 śruby 12c (2,9 x 9,5) znajdujące się na wyposażeniu.

PODŁĄCZENIE ELEKTRYCZNE

• Podłącz okap do sieci zasilania za pomocą wtyczki dwubiegunowej z rozwarciem styków – minimalnie 3 mm.
• Wyjmij filtry tłuszczowe (patrz par. „Konserwacja”) i upewnij się, czy wtyczka przewodu zasilania jest prawidłowo włóżona do gniazda wtyczkowego okapu.

PRZYCISK		DIODA	FUNKCJE
T1	Prędkość	Włączona	Uruchomienie silnika z pierwszą prędkością.
			Wyłączanie silnika.
T2	Prędkość	Włączona	Uruchomienie silnika z drugą prędkością.
T3	Prędkość	Stała prędkością	Krótkie naciśnięcie powoduje uruchomienie silnika z trzecią
		Miga	Naciśnięcie na 2 sekundy.Aktywacja czwartej prędkości na 6 minut, po tym czasie prędkość powraca do wcześniej ustawionej. Dostosowana do obecności bardzo intensywnych oparów z gotowania.
L	Oświetlenie		Włączanie i wyłączanie oświetlenia.

Uwaga: Przycisk T1 wyłącza silnik, przechodząc zawsze przez pierwszą prędkość.

Filtry tłuszczowe

CZYSZCZENIE METALOWYCH, SAMONOŚNYCH FILTRÓW TŁUSZCZOWYCH

• Filtry należy czyścić co 2 miesiące użytkowania, bądź częściej w przypadku intensywnego używania. Możliwe jest czyszczenie ich w zmywarce.
• Należy zdejmować filtry po kolei, przesuwając ich uchwyty w kierunku tyłu, jednocześnie pociągając ku dołowi.
• Unikać zaginania filtrów podczas mycia. Przed ponownym montażem wewnątrz okapu, upewnić się, czy są całkowicie suche.
• Wkładając filtry z powrotem do okapu należy zwrócić uwagę, aby zostały poprawnie zamontowane uchwytem do zewnątrz.

Filtr węglowy (tryb recyrkulacji)

Tego filtra nie można myć ani regenerować. Należy go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej w przypadku intensywnego używania.

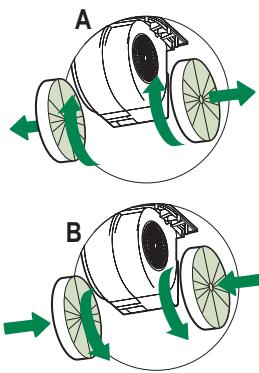

WYMIANA FILTRA WĘGLOWEGO

• Wyjąć metalowe filtry thuszczowe.
• Wyjąć nasycony filtr węglowy zgodnie z rysunkiem A.
• Zamontować nowy filtr B.
• Zamontować ponownie metalowe filtry tłuszczowe.

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta”).
