Cocktail BK 80 - Okap kuchenny FABER - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Faber
Model	Cocktail BK 80
Szerokość	80 cm (przybliżona)
Głębokość	50 cm (przybliżona)
Wysokość	Regulowana (z kominem teleskopowym)
Masa	Ok. 15 kg
Napięcie zasilania	220-240 V / 50 Hz
Moc silnika	Ok. 250 W (typowa)
Liczba prędkości	3 + intensywna (czasowa 10 min)
Funkcja automatycznego wyłączenia	Tak, po 30 minutach
Oświetlenie	Halogen 20 W
Regulacja oświetlenia	Możliwość zmniejszenia natężenia (przytrzymanie przycisku L)
Filtry przeciwtłuszczowe	Metalowe, zmywalne w zmywarce co 2 miesiące
Filtry węglowe	Wymienne co 4 miesiące (tylko wersja pochłaniacz)
Tryb pracy	Wyciąg lub pochłaniacz
Minimalna odległość od płyty	650 mm
Średnica przewodu wentylacyjnego	Min. 120 mm
Materiał obudowy	Stal nierdzewna (przybliżony)
Panel sterowania	Przyciski (T1-T4, L)
Czyszczenie	Wilgotna szmatka, neutralny detergent
Klasa ochronności	Klasa I (wymaga uziemienia)
Zawartość zestawu	Korpus, maskownica komina, filtry, instrukcja

Często zadawane pytania - Cocktail BK 80 FABER

Jak często należy czyścić metalowe filtry przeciwtłuszczowe?

Filtry należy czyścić co najmniej raz na dwa miesiące lub częściej przy intensywnym użytkowaniu. Można je myć w zmywarce.

Jak często wymieniać filtry węglowe?

Filtry węglowe należy wymieniać nie rzadziej niż co 4 miesiące lub częściej przy intensywnym użytkowaniu. Nie nadają się do czyszczenia.

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna bezpieczna odległość wynosi 650 mm od najwyższego punktu płyty grzewczej do dolnej powierzchni okapu.

Jak włączyć funkcję automatycznego wyłączania?

Należy przycisnąć i przytrzymać przycisk T3 przez około 2 sekundy. Silnik i oświetlenie wyłączą się automatycznie po 30 minutach.

Jak włączyć prędkość intensywną?

Należy przycisnąć i przytrzymać przycisk T4 przez około 2 sekundy. Funkcja działa przez 10 minut, po czym wraca do poprzedniej prędkości.

Jak wyregulować oświetlenie?

Aby zmniejszyć natężenie światła, należy przytrzymać przycisk L przez 2 sekundy. Ponowne naciśnięcie włącza normalne oświetlenie.

Czy okap można używać jako pochłaniacz?

Tak, w tym celu należy zainstalować filtry węglowe oraz nakrywę i kratkę wylotową (do nabycia osobno).

Jak podłączyć okap do instalacji elektrycznej?

Okap należy podłączyć przez dwubiegunowy wyłącznik z rozstawem styków min. 3 mm. Sprawdź zgodność parametrów prądu z tabliczką znamionową.

Co zrobić, gdy okap nie działa?

Sprawdź, czy wtyczka przewodu zasilającego jest prawidłowo osadzona w gnieździe. Upewnij się, że wyłącznik jest w pozycji włączonej. Skontaktuj się z serwisem, jeśli problem nie ustąpi.

Jak czyścić obudowę okapu?

Użyj wilgotnej szmatki i roztworu neutralnego detergentu w wodzie. Nie stosuj środków ściernych, gąbek ani strumienia wody.

INSTRUKCJA OBSŁUGI Cocktail BK 80 FABER

(wszystkie wymiary i kolory)

Generalny Przedstawiciel

Dom Bianco Sp. z o.o.

Al. Krakowska 5, 05-090 Raszyn

tel. [phone]

fax [phone]

www.dombianco.pl

Dziękujemy za zaufanie i zakup naszego wyrobu. Gratulujemy dokonania dobrego wyboru. Mamy nadzieję, że urządzenie będzie Państwu służyć przez wiele lat.

Okap jest przeznaczony do stosowania w indywidualnych gospodarstwach domowych i służy do eliminowania oparów i zapachów powstających podczas przyrządzania potraw.

• Otworzyć panel Comfort.
• Wyjąć pojedynczo metalowe filtry przeciwłuszczowe naciskają płytkę zamka do tyłu i jednocześnie lekko pociągając filtr w dół.
• Zdemontować zużyte filtry z węgla aktywowanego w sposób pokazany na rysunku obok (strzałka A).
• Założyć nowe filtry (strzałka B).
• Zainstalować filtry przeciwtłuszczowe.
• Sprawdzić, czy płytki zamków w pełni się wysunęły.
  • Zamknąć panel Comfort.

5.4. Oświetlenie

Na zespół oświetleniowy składa się lampka halogenowa o mocy 20 W.

• Zdemontować pierścień oprawki lampki podważając ją z boku jednocześnie podtrzymując ją jedną ręką
• Założyć nową lampkę tego samego typu i o tej samej mocy upewniając się, czy druciki kontaktowe są prawidłowo umieszczone w oprawce.
• Założyć pierścień oprawki..

5.1. Otwieranie paneli

W celu otworzenia panelu należy go pociągnąć do siebie.

Panel może zostać ustawiony w dowolnym położeniu.

Panel należy czyścić z zewnątrz i wewnątrz za pomocą szmatki zwilżonej w roztworze neutralnego płynnego

detergentu w wodzie. Szmatka nie może być zbyt mokra, nie należy używać gąbek ani strumienia wody. Nie wolno korzystać ze środków czyszczących zawierających substancje ścierne.

5.2. Metalowe filtry przeciwtłuszczowe

- Filtry należy czyścić, co najmniej raz na dwa miesiące lub częściej, jeżeli okap jest użytkowany intensywnie, filtry można myć w zmywarce.

- Otworzyć panel Comfort.

- Wyjąć pojedynczo filtry naciskają płytkę zamka do tyłu i jednocześnie lekko pociągając filtr w dół.

- Oczyscić filtry unikając ich zginania i pozostawić do całkowitego wyschnięcia, a następnie ponownie zainstalować. Zabarwienie może z czasem ulegać zmianie, co nie ma sprawności.

- Sprawdzić, czy płytki zamków w pełni się wysunęły.

• Zamknąć panel Comfort.

5.3. Filtry z węgla aktywowanego (tylko w wersji pochłaniacz)

Filtry te nie mogą być czyszczone ani regenerowane, lecz wymieniane, ale nie rzadziej, niż raz na 4 miesiące albo częściej, gdy okap jest użytkowany intensywnie.

Spis treści

1. Zalecenia i rady 2
2. Opisy okapów 4
3. Instalacja 6
4. Użytkowanie 11
5. Obsługa bieżąca 12

-2-

1. ZALECENIA I RADY

Instrukcja dotyczy kilku wersji wymiarowych i kolorystycznych okapów kuchennych, dlatego pewne informacje zawarte w niej nie musza dotyczyć zakupionego przez Państwa modelu.

Instalacja

Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody powstałe w wyniku niewłaściwej instalacji okapu.

Minimalna bezpieczna odległość między najwyższym punktem płyty grzewczej a dolną powierzchnią okapu wynosi 650 mm (niektőre modele mogą być instalowane niżej – patrz rozdziały poświęcone wymiarom i instalacji).

Należy sprawdzić, czy parametry prądu w domowej instalacji elektrycznej odpowiadają wartościom podanym na tabliczce znamionowej urządzenia umieszczonej wewnątrz korpusu.

Dla urządzeń klasy I należy skontrolować, czy domowa instalacja elektryczna zapewnia odpowiednie uziemienie okapu.

Okap w wersji wyciąg należy łączyć z kanałem wentylacyjnym za pomocą rur o minimalnej średnicy 120 mm. Dukt powietrzny powinien być możliwie krótki.

Nie wolno podłączać okapu do kanałów, którymi są odprowadzane spaliny z innych urządzeń (np. term gazowych i olejowych, kominków itp.).

Jeżeli okap jest instalowany w pomieszczeniu, w którym znajdują się urządzenia zasilane energią inną niż elektryczna, to należy zapewnić odpowiednie przewietrzanie pomieszczenia w celu zapobiegnięcia nawrotowi spalin. Kuchnia musi być wyposażona w otwór ścienny wychodzący na zewnątrz budynku gwarantujący dopływ świeżego powietrza (rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.

w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz. U. nr 75 z 2002 r., poz. 690 wraz z późniejszymi zmianami i uzupełnieniami).

1. UŻYTKOWANIE

T1	T2	T3	T4	L
|	|	|	|	|
○	1	2○	3I	☀️

Przycisk	Funkcja
T1	Wyłączanie silnika.
T2	Pierwsza prędkość	Kontrolki T1+T2 włączone
T3	Druga prędkość	Kontrolki T1+T3 włączone
	Przyciśnięcie i przytrzymanie przez 2 spowoduje uruchomienie funkcji automatycznego wyłączenia po 30 min (silnik i oświetlenie). Po uruchomieniu tej funkcji można zmieniać prędkość silnika.	Kontrolki przycisków T1 oraz (odpowiednio) T2+T3+T4 włączone
T4	Trzecia prędkość	Kontrolki T1+T4 włączone
	Uruchomienie funkcji intensywnej prędkości - należy przycisk nacisnąć i przytrzymać przez ok. 2 s. Po upływie 10 min funkcja zostaje automatycznie wyłączona i następuje powrót do uprzednio nastawionej prędkości.Funkcję można wyłączyć wcześniej naciskając dowolnych inny przycisk.	Kontrolki migają.
L	Włączanie i wyłączanie oświetlenia	Kontrolka włączona
	Naciśnięcie i przytrzymanie przez 2 spowoduje włączenie oświetlenia ze zmniejszonym natężeniem	Kontrolka włączona

-10-

3.7. Montaż maskownicy komina

Do korpusu okapu przymocować kątownik 15 za pomocą 2 wkrętów 12d (2,9x9,5).

3.7.1. Górny segment maskownicy

• Lekko rozchylić górny segment na boki i nałożyć go na uchwyty 7.2.1. upewniając się, czy jest dobrze osadzony.
• Przykręcić segment do uchwytów za pomocą 4 wkrętów 12c (2,9x6,5).

3.7.2. Dolny segment maskownicy

• Lekko rozchylić segment na boki i nałożyć na górny segment wsuwając boczki między górny segment a ścianę.
• Przykręcić dolny segment do kołnierza wokół wylotu powietrza z zespołu silnikowego za pomocą 2 wkrętów 12c (2,9x6,5).

-3-

Użytkowanie

Okap został zaprojektowany do stosowania wyłącznie w indywidualnych gospodarstwach domowych do eliminowania zapachów powstających w kuchni.

Nie wolno używać okapu do celów innych, niż te, do których został zaprojektowany.

Nie wolno pozostawiać otwartego płomienia pod okapem podczas jego pracy.

Wysokość płomienia należy regulować tak, aby nie wychodził on poza obrys dna naczynia.

Podczas smażenia w głębokim tłuszczu proces gotowania musi być stale nadzorowany, gdyż przegrzany tłuszcz może ulec zapaleniu.

Nie wolno pod okapem przyrządzać potraw flambowanych („płonących”) – zagrożenie pożarem.

Okap nie może być obsługiwany przez osoby (łącznie z dziećmi) niemające odpowiedniego doświadczenia o ile nie zostały one odpowiednio poinstruowane przez osoby odpowiedzialne za ich bezpieczeństwo.

Należy uważać, aby dzieci nie bawiły się okapem.

Obsługa bieżąca

Przed przystąpieniem do jakichkołwiek prac związanych z obsługą bieżącą okap należy odłączyć od instalacji elektrycznej.

Filtry należy czyścić i/lub wymieniać po upływie czasu podanego w niniejszej instrukcji.

Do czyszczenia okapu należy używać wilgotnej szmatki i roztworu neutralnego płynnego detergentu w wodzie.

Symbol na wyrobie lub jego opakowaniu oznacza, że zużyte urządzenie nie może być traktowane jako odpad komunalny. Należy je przekazać do odpowiedniej zbiornicy zużytego sprzętu elektrycznego i elektronicznego zgodnie z wymaganiami dyrektywy 2002/96 WG (w Polsce

-4-

ustawa z dnia 19 lipca 2005 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego wraz z późniejszymi zmianami i uzupełnieniami).

Zapewnienie prawidłowej utylizacji zużytego wyrobu pomaga zapobieganiu jego potencjalnego negatywnego wpływu na środowisko naturalne oraz zdrowie ludzi. Szczegółowych informacji w tym zakresie udzielają właściwe organy samorządowej i państwowej administracji terytorialnej, zakłady oczyszczania miast i osiedli oraz sprzedawcy.

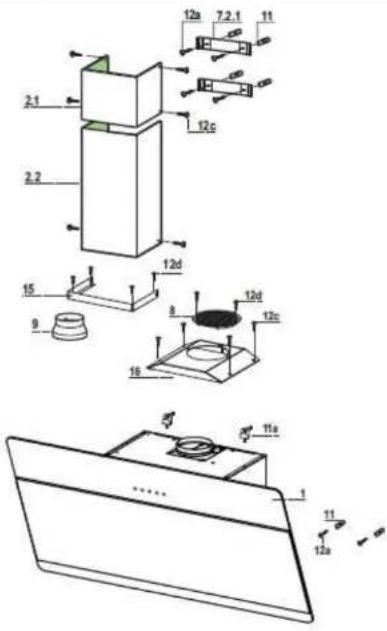

2. OPIS OKAPU

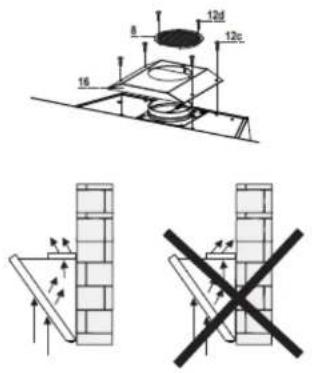

3.5. Przystosowanie do pracy w trybie pochłaniacz

W celu zainstalowania okapu w wersji pochłaniacz należy zakupić: dodatkowy filtr z węgła aktywowanego, nakrywę, kratkę wylotową;

na wylocie powietrza z zespołu silnikowego przymocować nakrywę za pomocą 2 wkrętów 12c (2,9x6,5).

do nakrywy przymocować kratkę wylotową 8 za pomocą 2 wkrętów 12d (2,9x9,5).

3.6. Podłączenia elektryczne

Okap należy podłączyć do domowej instalacji elektrycznej za pomocą dwubiegunowego wyłącznika, w którym odstępy między stykami w położeniu wyłączony wynoszą, co najmniej 3 mm.

Po wymontowaniu filtrów przeciwłuszczowych upewnić się, czy wtyczka przewodu zasilającego jest prawidłowo osadzona w gnieździe na boku obudowy zespołu silnikowego.

-8-

3.3. Montaż korpusu okapu

• Otworzyć pokrywę (pokrywy) – patrz rozdz. „Otwieranie paneli”.
• Zdemontować metalowe filtry przeciwtłuszczowe za pomocą specjalnych uchwytów wchodzących w skład dostawy.
• Wykręcić śruby Vr tak, aby zrównały się one z dolną powierzchnią zaczepów 11a.
• Zawiesić korpus okapu na uchwytach 11a.
• Od strony wnętrza korpusu wkręcić śruby Vr tak, aby korpus został spoziomowany
  • Dokręcić wkręt zabezpieczający 12a.
• Zamknąć pokrywę.

3.4. Przystosowanie do pracy w trybie wyciąg

W przypadku instalowania okapu w wersji wyciąg należy wylot powietrza z zespołu silnikowego połączyć z kanałem wentylacyjnym za pomocą elastycznej lub sztywnej rury o średnicy 150 lub 120 mm. Dobór rury należy do instalatora.

Rura ∅120 mm

• Na wylot powietrza z zespołu silnikowego założyć kołnierz redukcyjny 9.
• Przymocować do kołnierza rurę korzystając z odpowiedniego zacisku rurowego (nie wchodzi w skład dostawy).

Wymontować z okapu filtry z węgla aktywowanego, o ile zostały zainstalowane.

-5-

Numer	Ilość	Opis
1	1	Korpus okapu wraz z panelem sterowania, filtrami i silnikiem
2		Teleskopowa maskownica komina złożona z:
2.1.	1	Segmentu górnego (opcjonalnie)
2.2.	1	Segmentu dolnego (opcjonalnie)
8	1	Kratka wylotowa powietrza (opcjonalnie)
9	1	Kołnierz redukcyjny ∅ 150/120 mm (opcjonalnie)
15	1	Kształtka kątowa (opcjonalnie)
16	1	Nakrywa filtrów (opcjonalnie)
Numer	Ilość	Opis
7.2.1.	2	Uchwyty do mocowania górnego segmentu maskownicy komina (opcjonalnie)
11	6	Kołki rozporowe (4 szt. opcjonalnie)
11a	2	Kołki rozporowe SB 12/10
12a	6	Wkręty 4,2x44,4 (4 szt. opcjonalnie)
12c	10	Wkręty 2,9x6,5 (6 szt. opcjonalnie)
12d	6	Wkręty 2,9x9,5 (4 szt. opcjonalnie)
	Ilość	Opis
	1	Instrukcja

-6-

3. INSTALACJA

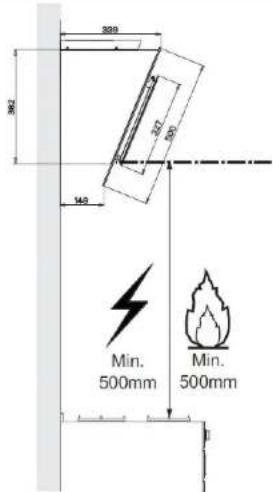

3.1. Wymiary

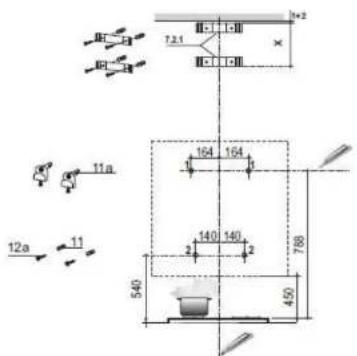

3.2. Wiercenie otworów i mocowanie uchwytów

-7-

• Na ścianie, na której ma być zawieszony okap, narysować pionową linię wychodzącą ze śladu osi płyty grzewczej (kuchenki), nad którą będzie zawieszone urządzenie.
• Na wysokości 788 mm nad najwyższym punktem płyty grzewczej (kuchenki) narysować linię poziomą prostopadłą do pionowej.
• Na linii poziomej zaznaczyć po obu stronach punkt (1) w odległości 164 mm od linii pionowej (symetrycznie).
• Na wysokości 540 mm nad najwyższym punktem płyty grzewczej (kuchenki) narysować linię poziomą i zaznaczyć na niej punkty (2) w odległości 140 mm od linii pionowej (symetrycznie).
  • W punktach (1) wywiercić otwory za pomocą wiertła o średnicy 12 mm.
  • W punktach (2) wywiercić otwory za pomocą wiertła o średnicy 8 mm.
  • W otworach (1) osadzić kolki rozporowe 11a i wkręcić wkręty.
  • W otworach (2) osadzić kołki rozporowe 11.
• W otwory (2) położone na linii poziomej wkręcić dwa wkręty 12a tak, aby między ich głowami a ściana pozostał odstęp wynoszący 5-6 mm.

W przypadku montowania teleskopowej maskownicy komina

• W odległości 1-2 mm od stropu (lub półki nad okapem) przyłożyć do ściany uchwyt maskownicy komina 7.2.1. i wyśrodkować w sposób pokazany na rysunku powyżej.
• Zaznaczyć położenie obu otworów służących do mocowania uchwytu.
• Drugi uchwyt 7.2.1. przyłożyć do ściany w odległości X poniżej pierwszego i wyśrodkować. (X = wysokość górnego segmentu maskownicy komina.)
• Zaznaczyć położenie obu otworów służących do mocowania uchwytu.
  • W zaznaczonych miejscach wywiercić otwory wiertłem o średnicy 8 mm.
  • W otworach zainstalować kołki rozporowe 11.
• Za pomocą wkrętów 12a (4,2x44,4) przymocować dolny uchwyt 7.2.1.
• Górny uchwyt przymocować do ściany za pomocą wkrętów 12a (4,2x44,4).
