Typ produktu	Okap kuchenny
Model	Eclipse X37
Marka	Faber
Przeznaczenie	Do użytku domowego, eliminacja oparów i zapachów
Wersje pracy	Wyciąg (z kanałem wentylacyjnym) lub pochłaniacz (z filtrem węglowym)
Liczba prędkości	4 prędkości silnika (w tym prędkość intensywna na 10 min)
Oświetlenie	Lampka halogenowa 20 W
Napięcie zasilania	230 V / 50 Hz
Minimalna odległość od płyty grzewczej	650 mm
Średnica wylotu powietrza	120 mm (z możliwością redukcji do 150 mm za pomocą dołączonego kołnierza)
Filtry przeciwtłuszczowe	Metalowe, zmywalne (co 2 miesiące, można myć w zmywarce)
Filtr węglowy	Do wymiany co 4 miesiące (tylko w wersji pochłaniacz)
Klasa ochronności	I (wymagane uziemienie)
Materiał obudowy	Metal (dokładny materiał nieokreślony)
Sterowanie	Przyciski (T1, T2, T3, L)
W zestawie	Korpus okapu, zespół silnikowy, rura PCV, kratka wylotowa, podkładka redukcyjna, kołnierz redukcyjny, kołki, wkręty, instrukcja
Wymiary (szer. x gł. x wys.)	Nie podano w instrukcji; typowo ~600 x 500 x 150 mm (szacunkowo)
Masa	Nie podano; szacunkowo ok. 10-15 kg

Często zadawane pytania - Eclipse X37 FABER

Jaka jest minimalna odległość okapu od płyty grzewczej?

Minimalna bezpieczna odległość między najwyższym punktem płyty grzewczej a dolną powierzchnią okapu wynosi 650 mm.

Jakie są dostępne tryby pracy okapu Eclipse X37?

Okap może pracować w trybie wyciągu (odprowadzanie powietrza na zewnątrz) lub pochłaniacza (recyrkulacja z użyciem filtra węglowego).

Jak często należy czyścić filtry przeciwtłuszczowe?

Filtry metalowe należy czyścić co najmniej raz na 2 miesiące lub częściej przy intensywnym użytkowaniu. Można je myć w zmywarce.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać nie rzadziej niż co 4 miesiące (lub częściej przy intensywnym użytkowaniu). Nie można go czyścić ani regenerować.

Jak wymienić żarówkę w okapie?

Wyjąć uszkodzoną lampkę halogenową (20 W) delikatnie ją wyciągając, a następnie włożyć nową tego samego typu, upewniając się, że druciki kontaktowe są prawidłowo umieszczone w oprawce.

Czy okap można podłączyć do kanału wentylacyjnego z innymi urządzeniami?

Nie wolno podłączać okapu do kanałów, którymi są odprowadzane spaliny z innych urządzeń (np. term gazowych, kominków).

Jakie są zalecenia bezpieczeństwa podczas smażenia?

Podczas smażenia w głębokim tłuszczu należy stałe nadzorować proces, aby uniknąć zapłonu. Nie wolno pod okapem przyrządzać potraw flambowanych.

Jak wyłączyć okap?

Naciśnij przycisk T1 (gdy silnik pracuje na pierwszej prędkości) – wyłącza silnik. Można też użyć przycisku T1 po włączeniu pierwszej prędkości.

Jak włączyć czwartą (intensywną) prędkość?

Naciśnij i przytrzymaj przez 2 sekundy przycisk T3. Silnik będzie pracował na czwartej prędkości przez 10 minut, a następnie wróci do poprzedniej prędkości.

Co zrobić, gdy okap nie działa?

Sprawdź, czy wtyczka przewodu zasilającego jest prawidłowo osadzona w gnieździe (po wymontowaniu filtrów). Upewnij się, że bezpiecznik w instalacji domowej nie jest wyłączony.

INSTRUKCJA OBSŁUGI Eclipse X37 FABER

Generalny Przedstawiciel Dom Bianco Sp. z o.o. Al. Krakowska 5, 05-090 Raszyn tel. [phone] fax [phone] www.dombianco.pl

Dziękujemy za zaufanie i zakup naszego wyrobu. Gratulujemy dokonania dobrego wyboru. Mamy nadzieję, że urządzenie będzie Państwu służyć przez wiele lat.

Okap jest przeznaczony do stosowania w indywidualnych gospodarstwach domowych i służy do eliminowania oparów i zapachów powstających podczas przyrządzania potraw.

Spis treści

1. Zalecenia i rady 2
2. Opisy okapów 4
3. Instalacja 6
4. Użytkowanie 13
5. Obsługa bieżąca 14

1. ZALECENIA I RADY

Instrukcja dotyczy kilku wersji wymiarowych i kolorystycznych okapów kuchennych, dlatego pewne informacje zawarte w niej nie musza dotyczyć zakupionego przez Państwa modelu.

Instalacja

Producent i Generalny Przedstawiciel nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody powstałe w wyniku niewłaściwej instalacji okapu.

Minimalna bezpieczna odległość między najwyższym punktem płyty grzewczej a dolną powierzchnią okapu wynosi 650 mm (niektóre modele mogą być instalowane niżej – patrz rozdziały poświęcone wymiarom i instalacji).

Należy sprawdzić, czy parametry prądu w domowej instalacji elektrycznej odpowiadają wartościom podanym na tabliczce znamionowej urządzenia umieszczonej wewnątrz korpusu.

Dla urządzeń klasy I należy skontrolować, czy domowa instalacja elektryczna zapewnia odpowiednie uziemienie okapu.

Okap w wersji wyciąg należy łączyć z kanałem wentylacyjnym za pomocą rur o minimalnej średnicy 120 mm. Dukt powietrzny powinien być możliwie krótki.

Nie wolno podłączać okapu do kanałów, którymi są odprowadzane spaliny z innych urządzeń (np. term gazowych i olejowych, kominków itp.).

Jeżeli okap jest instalowany w pomieszczeniu, w którym znajdują się urządzenia zasilane energią inną niż elektryczna, to należy zapewnić odpowiednie przewietrzanie pomieszczenia w celu zapobiegnięcia nawrotowi spalin. Kuchnia musi być wyposażona w otwór scienny wychodzący na zewnątrz budynku gwarantujący dopływ świeżego powietrza (rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny

5.1. Metalowe filtry przeciwtłuszczowe

• Filtry należy czyścić co najmniej raz na dwa miesiące lub częściej, jeżeli okap jest użytkowany intensywnie, filtry można myć w zmywarce.
• Wyjąć pojedynczo filtry naciskają płytkę zamka do tyłu i jednocześnie lekko pociągając filtr w dół.
• Oczyscić filtry unikając ich zginania i pozostawić do całkowitego wyschnięcia, a następnie ponownie zainstalować.

Zabarwienie powierzchni filtrów może z czasem ulegać zmianie, co nie ma znaczenia dla ich sprawności.

- Sprawdzić, czy płytki zamków w pełni się wysunęły.

5.2. Filtry z węgla aktywowanego (tylko w wersji pochłaniacz)

Filtry te nie mogą być czyszczone ani regenerowane, lecz wymieniane, ale nie rzadziej, niż raz na 4 miesiące albo częściej, gdy okap jest użytkowany intensywnie.

• Wyjąć pojedynczo metalowe filtry przeciwtłuszczowe naciskają płytkę zamka do tyłu i jednocześnie lekko pociagając filtr w dół.
• Zdemontować zużyte filtry z węgla aktywowanego w sposób pokazany na rysunku obok.
• Założyć nowe filtry.
• Zainstalować filtry przeciwtłuszczowe.

5.3. Oświetlenie

Na zespół oświetleniowy składa się lampka halogenowa o mocy 20 W.

• Wyjąć uszkodzoną lampkę z oprawki delikatnie ją wyciągając.
• Założyć nową lampkę tego samego typu i o tej samej mocy upewniając się, czy druciki kontaktowe są prawidłowo umieszczone w oprawce.

-3-

odpowiadać budynki i ich usytuowanie, Dz. U. nr 75 z 2002 r., poz. 690 wraz z późniejszymi zmianami i uzupełnieniami).

W przypadku użytkowania okapu w pomieszczeniu wraz z innymi urządzeniami zasilanymi energią inną, niż elektryczna, to podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (0,04 mbar) w celu zapobieżenia nawrotowi spalin.

Użytkowanie

Okap został zaprojektowany do stosowania wyłącznie w indywidualnych gospodarstwach domowych do eliminowania zapachów powstających w kuchni.

Nie wolno używać okapu do celów innych, niż te, do których został zaprojektowany.

Nie wolno pozostawiać otwartego płomienia pod okapem podczas jego pracy.

Wysokość płomienia należy regulować tak, aby nie wychodził on poza obrys dna naczynia.

Podczas smażenia w głębokim tłuszczu proces gotowania musi być stałe nadzorowany, gdyż przegrzany tłuszcz może ulec zapaleniu.

Nie wolno pod okapem przyrządzać potraw flambowanych („plonących”) – zagrożenie pożarem.

Okap nie może być obsługiwany przez osoby (łącznie z dziećmi) nie mające odpowiedniego doświadczenia o ile nie zostały one odpowiednio poinstruowane przez osoby odpowiedzialne za ich bezpieczeństwo.

Należy uważać, aby dzieci nie bawiły się okapem.

Obsługa bieżąca

Przed przystąpieniem do jakichkolwiek prac związanych z obsługą bieżącą okap należy odlączyć od instalacji elektrycznej.

Filtry należy czyścić i/lub wymieniać po upływie czasu podanego w niniejszej instrukcji.

-4-

Do czyszczenia okapu należy używać wilgotnej szmatki i roztworu neutralnego płynnego detergentu w wodzie.

Symbol na wyrobie lub jego opakowaniu oznacza, że zużyte urządzenie nie może być traktowane jako odpad komunalny. Należy je przekazać do odpowiedniej zbiornicy zużytego sprzętu elektrycznego i elektronicznego zgodnie z wymaganiami dyrektywy 2002/96 UE (w Polsce ustawa z dnia 19 lipca 2005 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego wraz z późniejszymi zmianami i uzupełnieniami). Zapewnienie prawidłowej utylizacji zużytego wyrobu pomaga zapobieganiu jego potencjalnego negatywnego wpływu na środowisko naturalne oraz zdrowie ludzi. Szczegołowych informacji w tym zakresie udzielają właściwe organy samorządowej i państwowej administracji terytorialnej, zakłady oczyszczania miast i osiedli oraz przedawcy.

1. OPIS OKAPU


-13-

1. UŻYTKOWANIE


Przycisk Kontrolki Funkcja

T1	Włączona	Włączanie silnika z pierwszą prędkością.
	Wyłączanie silnika
T2	Włączona Druga prędkość
T3	Włączona stale	Trzecia prędkość po krótkim naciśnięciu
	Miga	Nacisnąć i przytrzymać 2 s.
		Włączanie czwartej prędkości na czas 10 min, po którym silnik powróci do pracy z uprzednio nastawioną prędkością. Stosować w przypadku intensywnego wydzielania się oparów i zapachów podczas gotowania.
L	Włączanie i wyłączanie oświetlenia

Uwaga: przycisk T1 wyłącza silnik po uprzednim włączeniu pierwszej prędkości.

-12-

3.7. Podłączenia elektryczne

Okap należy podłączyć do domowej instalacji elektrycznej za pomocą dwubiegunowego wyłącznika, w którym odstępy między stykami w położeniu wyłączony wynoszą co najmniej 3 mm.

Po wymontowaniu filtrów przeciwłuszczowych upewnić się, czy wtyczka przewodu zasilającego jest prawidłowo osadzona w gnieździe na boku obudowy zespołu silnikowego.

Wtyczkę na przewodzie podłączonym do zespołu silnikowego osadzić w gnieżdzie zespołu sterowania zainstalowanym w korpusie okapu.

Zamocować przewody przy pomocą taśmy przylepnej znajdującej się w wyposażeniu okapu.

Zamocować łącznik oświetlenia Lux.

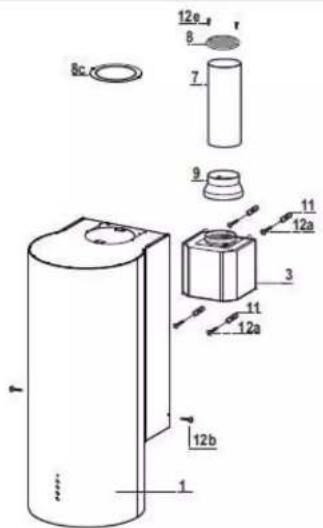

Numer	Ilość Opis
1	1 Korpus okapu wraz z panelem sterowania i filtrami
3	1 Zespół silnikowy
7	1 Rura z PCV
8	1 Kratka wylotowa
8c	1 Podkładka redukcyjna wylotu powietrza
9	1 Kołnierz redukcyjny ∅120/150 mm
Numer	Ilość Opis
11	4 Kołki rozporowe
12a	4 Wkręty 4,2x44,4
12b	2 Śruby M3x8 TORX
12e	6 Wkręty 2,9x9,5
	Ilość Opis
	1 Instrukcja

-6-

3. INSTALACJA

3.1. Wymiary

3.5. Przystosowanie do pracy w trybie pochłaniacz

W celu zainstalowania okapu w wersji pochłaniacz należy do wylotu powietrza z zespołu silnikowego przymocować załączoną rurę z PCV – 7.

3.6. Montaż korpusu okapu w wersji pochłaniacz

• Zdemontować dwa zawiesią widoczne wewnątrz otworu w górnej części korpusu okapu.
• Zawiesić korpus okapu (1) na zespole silnikowym (3) i przymocować go za pomocą dwóch śrub 12b.
• Przymocować kratkę wylotową 8 na rurze za pomocą dwóch wkrętów 12e.
• Upewnić się, czy w okapie są zainstalowane filtry z węgła aktywowanego.

Wylot powietrza do góry

• W przypadku wyboru tego rodzaju odprowadzenia powietrza z okapu należy zdemontować dwa zawiesia usytuowane w górnej części urządzenia. Należy też usunąć nacięty fragment w sposób pokazany na rys. 2.

• Zawiesia przykręcić w przewidzianym miejscu do usuniętego elementu za pomocą dwóch wkrętów 12e.

• Nałożyć korpus okapu (1) na zespół silnikowy (3) i przymocować za pomocą dwóch śrub 12b

• Wyjęty poprzednio wstępnie nacięty element z zawiesiami przykręcić do górnej części okapu za pomocą dwóch wkrętów 12e tak, aby zablokował on wylot powietrza.
• W przypadku rur o średnicy 120 mm należy zainstalować podkładkę 8c mocując ją za pomocą dwóch wkrętów 12e.

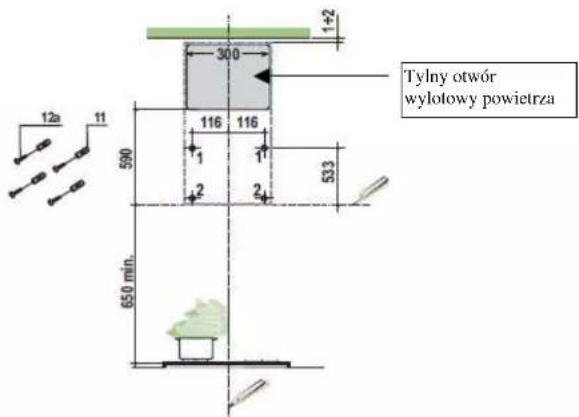

3.2. Wiercenie otworów i mocowanie uchwytów

Ze względu na utrudnienia podczas instalowania okapu, czynności te wymagają udziału co najmniej dwóch osób.

W przypadku montowania okapu w wersji pochłaniacz należy pamiętać o tym, aby zachować odległość wynosząca co najmniej 8-10cm między górna powierzchnią okapu a dowolną nadległą płaszczyzną (strop lub półka).

• Na ścianie, na której ma być zawieszony okap, narysować pionową linię wychodzącą ze śladu osi płyty grzewczej (kuchenki), nad którą będzie zawieszone urządzenie.
• Na wysokości 650 mm nad najwyższym punktem płyty grzewczej (kuchenki) narysować linię poziomą prostopadłą do pionowej.
  • W odległości 533 mm nad tą linią zaznaczyć drugą linię pozioma.
• Na linii poziomej zaznaczyć po obu stronach punkt (1) w odległości 116 mm od linii pionowej (symetrycznie).
• W zaznaczonych miejscach wykonać otwory za pomocą wiertła o średnicy 8 mm.
• Osadzić w otworach kołki rozporowe 11.
• Wkręcić dwa wkręty 12a (4,2x44,4) pozostawiając odstęp 5-6 mm między główką wkrętu a ścianą.

-8-

• Wykręcić dwie śruby Vr przy zawiesiach zespołu silnikowego i zawiesić zespół na wkrętach 12a.
• Wkręcają śruby Vr spoziomować zespół silnikowy.
• Pod zespołem silnikowym (3) zaznaczyć miejsca i wywiercić za pomocą wiertła o średnicy 8 mm dwa otwory (2) zgodnie z rysunkiem na poprzedniej stronie.
  • W otworach osadzić kołki rozporowe 11.
  • W kołki wkręcić dwa wkręty 12a.
• Dokręcić wszystkie wkręty 12a w celu stałego zamocowania zespołu silnikowego.

3.3. Przystosowanie do pracy w trybie wyciąg

W przypadku instalowania okapu w wersji wyciąg należy wylot powietrza z zespołu silnikowego połączyć z kanałem wentylacyjnym za pomocą elastycznej lub sztywnej rury o średnicy 150 lub 120 mm. Dobór rury należy do instalatora.

Otwór w ścianie za okapem

Otwór wylotowy powietrza w ścianie musi znajdować się w strefie zaznaczonej na rysunku obrazującym mocowanie okapu (str. 7).

• W przypadku stosowania rury ∅ 120 mm na wylot powietrza z zespołu silnikowego należy założyć kołnierz redukcyjny 9.
• Do kołnierza przymocować rurę za pomocą odpowiednich zacisków rurowych. Niezbędne do tego elementy nie wchodzą w skład dostawy.
• Okap łączymy z otworem za pomocą sztywnej lub elastycznej rury.
• Wymontować z okapu filtry z węgla aktywowanego, o ile zostały zainstalowane.

Wylot powietrza do góry

• Zespół silnikowy łączymy z otworem wylotowym za pomocą sztywnej lub elastycznej rury o średnicy 150 mm.
• W przypadku stosowania rury ∅ 120 mm na wylot powietrza z zespołu silnikowego należy założyć kołnierz redukcyjny 9.
• Okap łączymy z otworem za pomocą sztywnej lub elastycznej rury.
• Wymontować z okapu filtry z węgla aktywowanego, o ile zostały zainstalowane.

3.4. Montaż korpusu okapu w wersji wyciąg

Wylot powietrza w ścianie za okapem

• W tym przypadku na wylot powietrza w górnej części obudowy okapu należy założyć podkładkę redukcyjną 8c i przymocować ją za pomocą dwóch wkrętów 12e.
• Zawiesić korpus okapu (1) na zespole silnikowym (3) i przymocować za pomocą dwóch śrub 12b.
