Produkttype	Dekorativ avtrekksvifte
Merke	FABER
Modell	VEIL TIBETAN
Mål (B x D x H på kroppen)	898 x 573 x 203 mm (omtrentlig)
Minste monteringshøyde over koketoppen	650 mm
Luftuttaksdiameter	150 mm (kan reduseres til 120 mm)
Antall hastigheter	4 (inkludert 6 minutters nedtelling på 4. hastighet)
Integrert belysning	Ja (styres med L-tasten)
Type fettfilter	Metall, selvstående, oppvaskmaskin-sikre
Rengjøringsintervall for fettfilter	Hver 2. måned (eller oftere avhengig av bruk)
Kullfilter	Valgfritt, skiftes hver 4. måned
Driftsmodus	Avtrekkende eller resirkulerende avhengig av installasjon
Elektrisk tilførsel	220-240 V ~ 50/60 Hz (standard estimat)
Elektrisk klasse	I (jording påkrevd)
Hovedmateriale	Rustfritt stål (sannsynligvis)
Medfølgende tilbehør	Teleskopisk skorstein, luftuttaksgitter, reduksjonsflens, plugger og skruer, bruksanvisning
Minste sikkerhetsavstand for gasskoking	Se instruksjonene for koketoppen (hvis >650 mm)
Tidsutkoblingsfunksjon	Automatisk stans etter 6 minutter på 4. hastighet
Filtervedlikehold	Fettfilter kan vaskes i oppvaskmaskin; kullfilter kan ikke vaskes
Reparerbarhet	Reservedeler tilgjengelig via autorisert service

Ofte stilte spørsmål - VEIL TIBETAN FABER

Hva er minimumshøyden for montering av avtrekksviften over koketoppen?

Minste sikkerhetsavstand er 650 mm over koketoppen. Hvis gasskoketoppens instruksjoner angir en større avstand, følg disse.

Hvordan rengjør jeg fettfiltrene?

Fettfiltrene i metall er oppvaskmaskin-sikre. Fjern dem ved å skyve dem bakover og trekke nedover. Vask dem ca. hver 2. måned, uten å bøye dem, og la dem tørke før montering.

Må kullfiltrene skiftes? Hvor ofte?

Ja, kullfiltrene må skiftes hver 4. måned (eller oftere ved intensiv bruk). De kan ikke vaskes eller regenereres. For utskifting, kontakt kundeservice.

Kan jeg bruke avtrekksviften samtidig med et gassapparat?

Ja, men sørg for at rommet er tilstrekkelig ventilert for å unngå tilbakestrømning av gass. Undertrykket må ikke overstige 0,04 mbar. Koble aldri avtrekksviften til en røykkanal fra forbrenning.

Hvordan kobler jeg avtrekksviften elektrisk?

Avtrekksviften må kobles til en jordet stikkontakt i henhold til standarder. Bruk en topolet bryter med kontaktåpning på minst 3 mm. Tilkoblingen må utføres av en kvalifisert tekniker.

Hva gjør jeg hvis avtrekksviften ikke slår seg på?

Kontroller først at strømledningen er skikkelig tilkoblet kontakten i diffusoren (under filtrene). Sørg også for at den topolet bryteren er i på-stilling. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan bytter jeg til resirkuleringsmodus?

I resirkuleringsversjonen må du installere luftuttaksrøret (ref. 14), det vribare gitteret (ref. 8) og kontrollere at kullfilter er på plass. Følg monteringsinstruksjonene i bruksanvisningen.

Hvordan bruker jeg den tidsstyrte 4. hastigheten?

Trykk på T3-tasten i 2 sekunder for å aktivere 4. hastighet. Indikatoren blinker. Avtrekksviften går på denne hastigheten i 6 minutter, og går deretter automatisk tilbake til forrige hastighet.

Kan jeg installere avtrekksviften i en høyde lavere enn 650 mm?

Noen modeller kan installeres lavere, men bare hvis det er spesifisert i instruksjonene. Generelt, overhold alltid minimumsavstanden på 650 mm av sikkerhetsgrunner.

Hvordan skifter jeg lyspæren?

Belysningen er integrert og styres med L-tasten. For å skifte lyspære, se den spesifikke bruksanvisningen. Hvis den er defekt, kontakt autorisert service.

BRUKSANVISNING VEIL TIBETAN FABER

⚠ ADVARSEL: Fjern beskyttelsesfilmen, før emhætten installeres.

- Udskiftning skal ske hos det tekniske servicecenter. Bestilling kan ske hos det tekniske servicecenter.

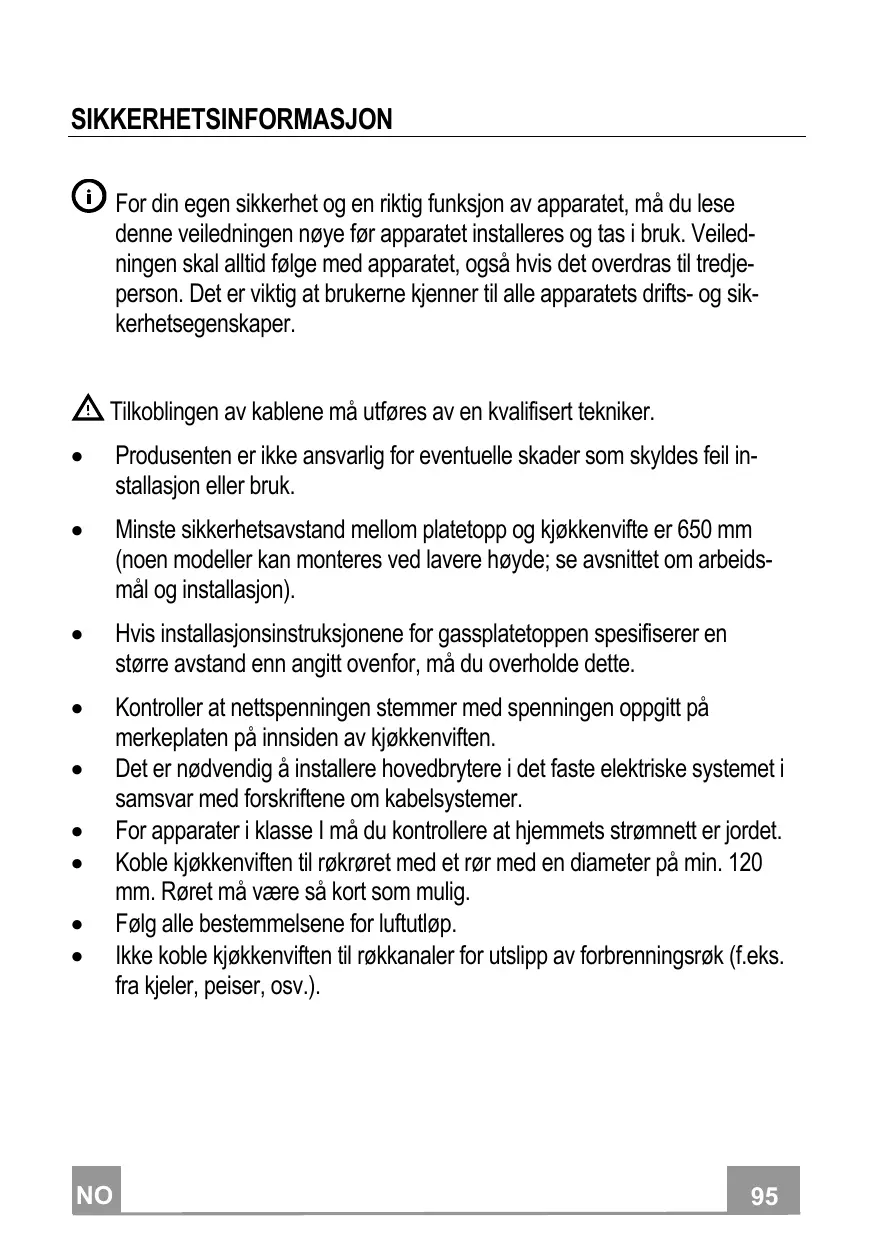

For din egen sikkerhet og en riktig funksjon av apparatet, må du lese denne veiledningen nøye før apparatet installeres og tas i bruk. Veiledningen skal alltid følge med apparatet, også hvis det overdras til tredje-person. Det er viktig at brukerne kjenner til alle apparatets drifts- og sikkerhetsegenskaper.

Tilkoblingen av kablene må utføres av en kvalifisert tekniker.

• Produsenten er ikke ansvarlig for eventuelle skader som skyldes feil installasjon eller bruk.
• Minste sikkerhetsavstand mellom platetopp og kjøkkenvifte er 650 mm (noen modeller kan monteres ved lavere høyde; se avsnittet om arbeidsmål og installasjon).
• Hvis installasjonsinstruksjonene for gassplatetoppen spesifiserer en større avstand enn angitt ovenfor, må du overholde dette.
• Kontroller at nettspenningen stemmer med spenningen oppgitt på merkeplaten på innsiden av kjøkkenviften.
• Det er nødvendig å installere hovedbrytere i det faste elektriske systemet i samsvar med forskriftene om kabelsystemer.
• For apparater i klasse I må du kontrollere at hjemmets strømnett er jordet.
• Koble kjøkkenviften til røkrøret med et rør med en diameter på min. 120 mm. Røret må være så kort som mulig.
  • Følg alle bestemmelsene for luftutløp.

• Ikke koble kjøkkenviften til røkkanaler for utslipp av forbrenningsrøk (f.eks. fra kjeler, peiser, osv.).

• Hvis kjøkkenviften brukes sammen med apparater som ikke bruker strøm (f.eks. gassapparater), må det garanteres en god ventilasjon i rommet for å unngå retur av forbrenningsgassen. Når kjøkkenviften brukes sammen med apparater som ikke bruker strøm, må ikke det negative trykket i rommet overstige 0,04 mbar for å unngå en retur av røkene.

• Luften må ikke føres ut gjennom en røkkanal som brukes for røkutslipp fra apparater som fungerer med gass eller andre forbrenningsstoffer.
• Hvis nettkabelen skades, må den skiftes ut av produsenten eller servicesenteret.
• Sett støpslet inn i en lett tilgjengelig stikkontakt som er i samsvar med gjeldende bestemmelser.
• Følg nøye forskriftene fra de lokale myndighetene vedrørende tekniske og sikkerhetsmessige tiltak for røkutslipp.

⚠ ADVARSEL: Fjern beskyttelsesfilmene før kjøkkenviften installeres.

⚠ ADVARSEL: Manglende installasjon av skruer eller beslag i samsvar med disse instruksjonene kan medføre risiko for elsjokk.

- Ikke se mot lyset med optiske instrumenter (kikkert, forstørrelsesglass, osv.).

- Ikke flambér under kjøkkenviften, fordi en brann kan utvikles.

- Barn (over 8 år) eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap må kun bruke apparatet dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og farene knyttet til bruken. Ikke la barn leke med apparatet. Rengjøring og vedlikehold som er brukerens ansvar, må ikke utføres av barn med mindre de er under tilsyn.

- Dette apparatet er ikke egnet til bruk av personer (inkl. barn) med nedsatte fysiske, sensoriske eller psykiske evner, eller personer uten erfaring og kunnskap i bruk av apparatet med mindre de er overvåket og opplært.

⚠️ De tilgjengelige delene kan bli veldig varme når platetopper/komfyrer er i bruk.

- Rengjør og/eller skift ut filtrene etter oppgitt intervall (brannfare). Se avsnittet Vedlikehold og rengjøring.

- Det må være en god utlufting i rommet når kjøkkenviften brukes samtidig med apparater som fungerer med gass eller andre forbrenningsstoffer (gjelder ikke apparater som kun fører luften ut i lokalet).

- Symbolet ✉ på apparatet eller emballasjen angir at apparatet ikke skal kastes sammen med vanlig husholdningsavfall. Apparatet må leveres til et innsamlingssenter for resirkulering av elektrisk og elektronisk materiale. Ved å kassere dette apparatet på riktig måte, bidrar du til å forhindre de negative virkningene på miljøet og menneskehelsen som kan forårsakes av en feilaktig avfallshåndtering av dette apparatet. For mer informasjon om gjenvinning av dette apparatet, kontakt kommunen, renovasjonsselskapet eller forhandleren hvor apparatet ble kjøpt.

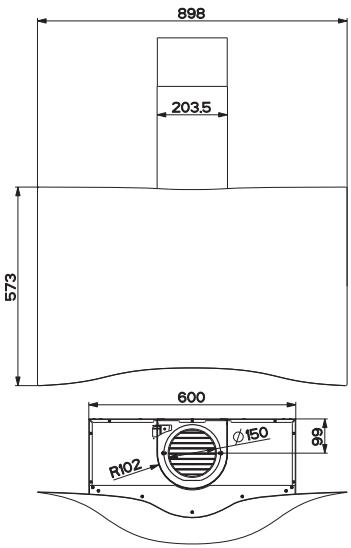

Dimensjoner

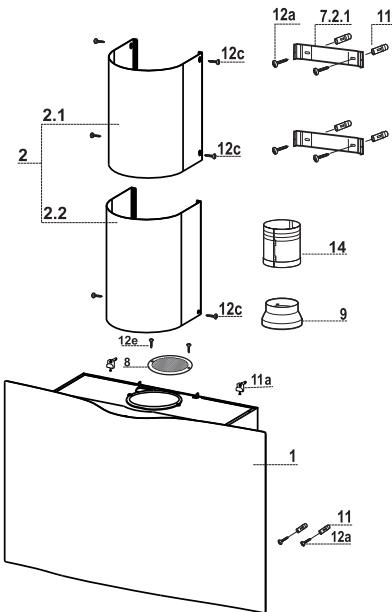

Deler

Ref.	Antall	Produktets deler
1	1	Kjøkkenviftens hoveddel komplett med: Kontroller, lys, vifteenhet, filter
2	1	Uttrekkbart røkrør; består av:
2.1	1	∅verste røkrør
2.2	1	Nederste røkrør
8	1	Rist for luftutløp ∅ 150 mm
9	1	Reduksjonsflens med en diameter på 150-120 mm
14	1	Forlengelsesledning for luftutløp fra kjøkkenviftens hoveddel; består av 2 halvdeler

Ref.	Antall	Installasjonsdeler
11	6	Ekspansjonsplugger
11a	2	Ekspansjonsplugger SB 12/10
12a	6	Skruer 4,2 x 44,4
12c	6	Skruer 2,9 x 9,5
12e	2	Skruer 2,9 x 6,5

Antall Dokumentasjon

1 Bruksveiledning

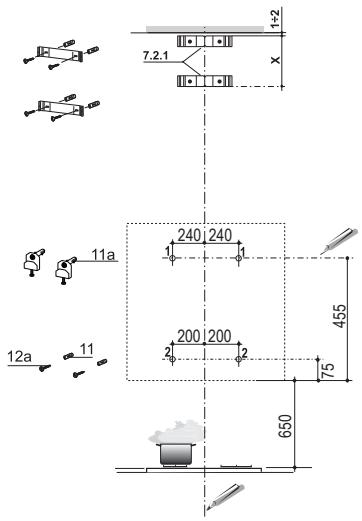

Boring av hull i veggen og festing av konsollene

Tegn opp følgende på veggen:

• En vertikal linje helt opp til taket eller til den øverste grensen, på midten av området hvor kjøkkenviften skal monteres.
• En horisontal linje som er min. 650 mm over platetoppen.
• Merk av et referansepunkt som vist 455 mm over den horisontale referanselinjen, og 240 mm til høyre for den vertikale referanselinjen.
• Gjenta dette arbeidet på motsatt side. Kontroller nivelleringen.
• Bor hull med en diameter på 12 mm i de avmerkede punktene.
• Sett ekspansjonspluggene med skrue og konsoll 11a inn i hullene, og skru dem inn.
• Merk av et referansepunkt som vist 75 mm over den horisontale referanselinjen, og 200 mm til høyre for den vertikale referanselinjen.
• Gjenta dette arbeidet på motsatt side. Kontroller nivelleringen.
• Bor hull med en diameter på 8 mm i de avmerkede punktene.
• Sett ekspansjonspluggene 11 inn i hullene.
• Støtt konsollen 7.2.1 som vist 1-2 mm fra taket eller den øverste grensen. Sentrer midten (hakkene) på den vertikale referanselinjen.
• Merk av midten til hullene til konsollen.
• Støtt konsollen 7.2.1 som vist X mm under den første konsollen (X = høyden på det øverste røkrøret som følger med). Sentrer midten (hakkene) på den vertikale referanselinjen.
• Merk av midten til hullene til konsollen.
• Bor hull med en diameter på 8 mm i de avmerkede punktene.
• Sett ekspansjonspluggene 11 inn i hullene.
• Fest konsollene med skruene 12a (4,2 x 44,4) som følger med.

Montering av kjøkkenviftens hoveddel

• Bruk de dertil bestemte håndtakene og ta ut fettfilteret.
• Sett inn de to skruene Vr til konsollene 11a.
• Hekt kjøkkenviftens hoveddel på de to konsollene 11a.
• Reguler skruene Vr, fra innsiden av kjøkkenviften, for å nivellere kjøkkenviftens hoveddel.
• Skru inn sikkerhetsskruene 12a.
• Sett på plass fettfilteret.

Tilkoblinger

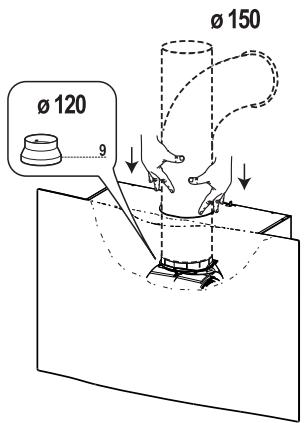

LUFTUTL∅P FOR SUGEVERSJON

For installasjon av kjøkkenviften i sugeversjon må du koble kjøkkenviften til utløpsrøret med et rør eller en slange med en diameter på 150 - ø 120mm (etter eget valg).

• Kontroller at røret er satt skikkelig inn i utløpet fra motorenheten.
• Fest utløpsrøret med egnede slangeklemmer. Nødvendig materiale følger ikke med.

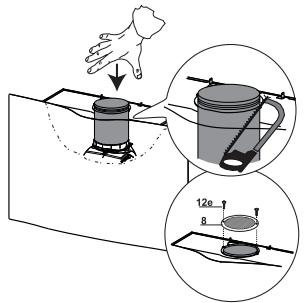

LUFTUTL∅P FOR FILTRERINGSVERSJON

• Sett sammen de to halvdelene til røret 14.
  • Trykk røret 14 hardt inn.
• Kutt den overskytende delen med et egnet redskap.
• Fest retningsristen 8 på utløpet med de to skruene 12e (2,9 x 9,5) som følger med.
• Kontroller at de aktive kullfiltrene er montert.

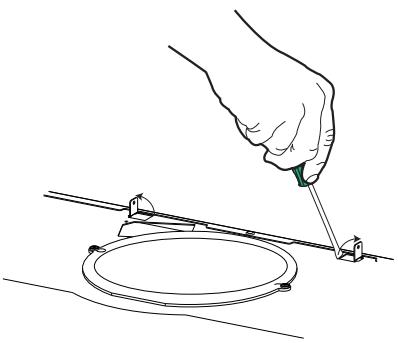

Løft opp de to flikene på kjøkkenviftens hoveddel i nærheten av luftutløpshullet.

∅verste røkrør

• Utvid litt de to kantene på sidene og hekt dem på bak konsollene 7.2.1. Lukk kantene deretter helt igjen.
• Fest kantene på sidene til konsollene med de fire skruene 12c (2,9 x 9,5) som følger med.

Nederste røkrør

• Utvid litt de to kantene på sidene av røkrøret og hekt dem på mellom det øverste røkrøret og veggen. Lukk kantene deretter helt igjen.
• Fest den nederste siden til flikene på kjøkkenviftens hoveddel fra siden med de to skruene 12c (2,9 x 9,5) som følger med.

• Kople kjøkkenviften til strømnettet med en topolet bryter med en kontaktåpning på minst 3 mm.
• Fjern fettfiltrene (se avsnittet Vedlikehold) og kontroller at koplingsstykket til nettkabelen er korrekt innført i stikkontakten til sugesystemet.

Advarsel: Med knappen T1 går motoren over til den første hastigheten og slås deretter av.

Fettfilter

VASKING AV DE SELVBÆRENDE FETTFILTRENE AV METALL

• Filtrene kan vaskes også i oppvaskmaskinen. De må vaskes ca. hver andre måned og eventuelt oftere avhengig av bruksforholdene.
• Fjern filtrene ett av gangen ved å trykke dem mot baksiden og samtidig skyve dem nedover.
• Vask filtrene. Pass på at du ikke bøyer dem. La dem tørke før du monterer dem igjen.
• Når du monterer filtrene igjen må du passe på at håndtaket er rettet mot utsiden.

Aktivt kullfilter (filtreringsversjon)

Disse filtrene kan ikke vaskes eller regenereres. De skal byttes ut minst hver fjerde måned eller oftere avhengig av bruksforholdene.

BYTTE AV DET AKTIVE KULLFILTERET

• Ta ut de metalliske fettfiltrene.
- Fjern de mettede aktive kullfiltrene som vist (A).
- Monter de nye filtrene som vist (B).
- Monter de metalliske fettfiltrene igjen.
