ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SPRAY STATION_ EARLEX

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ – ΔΙΑΒΑΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ. Κρατήστε το για μελλοντική αναφορά. ΓΙΑ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΨΕΚΑΣΜΟΥ, ΠΑΡΑΚΑΛΟΥΜΕ ΑΝΑΤΡΕΞΤΕ ΣΤΟ ΕΓΧΕΙΡΙΔΙΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΨΕΚΑΣΜΟΥ ΚΑΙ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΑΣΦΑΛΕΙΑΣ. ΠΡΟΣΑΡΜΟΓΕΑΣ ΕΥΚΑΜΠΤΟΥ ΣΩΛΗΝΑ (19) - ΜΗΝ ΤΟΝ ΠΕΤΑΞΕΤΕ, Ο ΠΡΟΣΑΡΜΟΓΕΑΣ ΠΡΟΟΡΙΖΕΤΑΙ ΓΙΑ ΧΡΗΣΗ ΜΕ ΤΗΝ ΠΡΟΑΙΡΕΤΙΚΗ ΣΥΣΚΕΥΗ ΨΕΚΑΣΜΟΥ ΠΑΡΕΛΚΟΜΕΝΟ HVA0015.

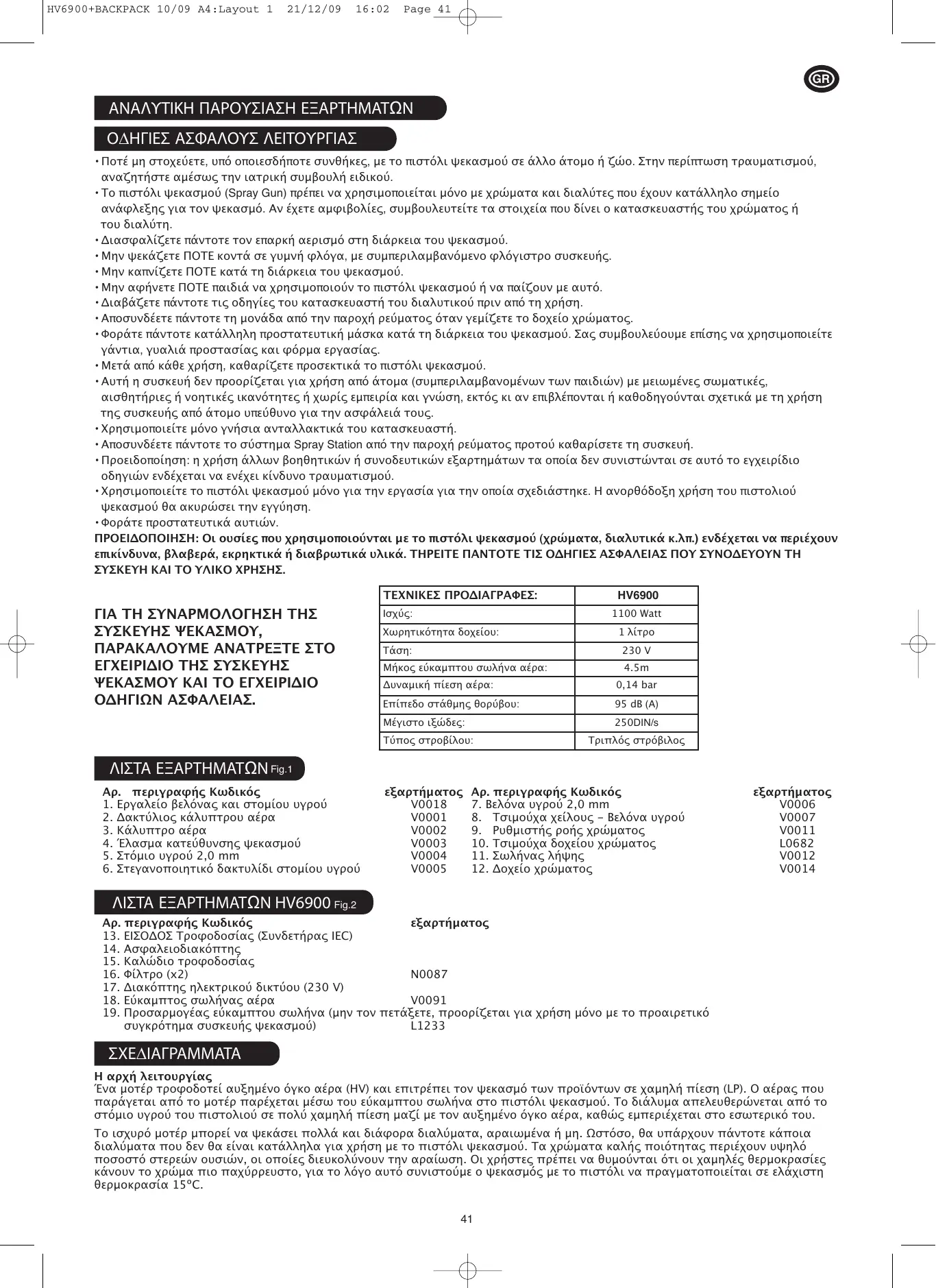

ΑΝΑΛΥΤΙΚΗ ΠΑΡΟΥΣΙΑΣΗ ΕΞΑΡΤΗΜΑΤΩΝ Ο∆ΗΓΙΕΣ ΑΣΦΑΛΟΥΣ ΛΕΙΤΟΥΡΓΙΑΣ

• Ποτέ µη στοχεύετε, υπό οποιεσδήποτε συνθήκες, µε το πιστόλι ψεκασµού σε άλλο άτοµο ή ζώο. Στην περίπτωση τραυµατισµού, αναζητήστε αµέσως την ιατρική συµβουλή ειδικού.
• Το πιστόλι ψεκασµού (Spray Gun) πρέπει να χρησιµοποιείται µόνο µε χρώµατα και διαλύτες που έχουν κατάλληλο σηµείο ανάφλεξης για τον ψεκασµό. Αν έχετε αµφιβολίες, συµβουλευτείτε τα στοιχεία που δίνει ο κατασκευαστής του χρώµατος ή του διαλύτη.
• Διασφαλίζετε πάντοτε τον επαρκή αερισµό στη διάρκεια του ψεκασµού.
• Μην ψεκάζετε ΠΟΤΕ κοντά σε γυµνή φλόγα, µε συµπεριλαµβανόµενο φλόγιστρο συσκευής.
• Μην καπνίζετε ΠΟΤΕ κατά τη διάρκεια του ψεκασµού.
• Μην αφήνετε ΠΟΤΕ παιδιά να χρησιµοποιούν το πιστόλι ψεκασµού ή να παίζουν µε αυτό.
• Διαβάζετε πάντοτε τις οδηγίες του κατασκευαστή του διαλυτικού πριν από τη χρήση.
• Αποσυνδέετε πάντοτε τη µονάδα από την παροχή ρεύµατος όταν γεµίζετε το δοχείο χρώµατος.
• Φοράτε πάντοτε κατάλληλη προστατευτική µάσκα κατά τη διάρκεια του ψεκασµού. Σας συµβουλεύουµε επίσης να χρησιµοποιείτε γάντια, γυαλιά προστασίας και φόρµα εργασίας.
• Μετά από κάθε χρήση, καθαρίζετε προσεκτικά το πιστόλι ψεκασµού.
• Αυτή η συσκευή δεν προορίζεται για χρήση από άτοµα (συµπεριλαµβανοµένων των παιδιών) µε µειωµένες σωµατικές, αισθητήριες ή νοητικές ικανότητες ή χωρίς εµπειρία και γνώση, εκτός κι αν επιβλέπονται ή καθοδηγούνται σχετικά µε τη χρήση της συσκευής από άτοµο υπεύθυνο για την ασφάλειά τους.
• Χρησιµοποιείτε µόνο γνήσια ανταλλακτικά του κατασκευαστή.
• Αποσυνδέετε πάντοτε το σύστηµα Spray Station από την παροχή ρεύµατος προτού καθαρίσετε τη συσκευή.
• Προειδοποίηση: η χρήση άλλων βοηθητικών ή συνοδευτικών εξαρτηµάτων τα οποία δεν συνιστώνται σε αυτό το εγχειρίδιο οδηγιών ενδέχεται να ενέχει κίνδυνο τραυµατισµού.
• Χρησιµοποιείτε το πιστόλι ψεκασµού µόνο για την εργασία για την οποία σχεδιάστηκε. Η ανορθόδοξη χρήση του πιστολιού ψεκασµού θα ακυρώσει την εγγύηση.
• Φοράτε προστατευτικά αυτιών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι ουσίες που χρησιµοποιούνται µε το πιστόλι ψεκασµού (χρώµατα, διαλυτικά κ.λπ.) ενδέχεται να περιέχουν επικίνδυνα, βλαβερά, εκρηκτικά ή διαβρωτικά υλικά. ΤΗΡΕΙΤΕ ΠΑΝΤΟΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΟΥ ΣΥΝΟΔΕΥΟΥΝ ΤΗ ΣΥΣΚΕΥΗ ΚΑΙ ΤΟ ΥΛΙΚΟ ΧΡΗΣΗΣ. ΓΙΑ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΨΕΚΑΣΜΟΥ, ΠΑΡΑΚΑΛΟΥΜΕ ΑΝΑΤΡΕΞΤΕ ΣΤΟ ΕΓΧΕΙΡΙΔΙΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΨΕΚΑΣΜΟΥ ΚΑΙ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΑΣΦΑΛΕΙΑΣ. ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ Fig.1 Αρ. Pεριγραφής Κωδικός

1. Εργαλείο βελόνας και στοµίου υγρού

2. Δακτύλιος κάλυYτρου αέρα

4. Έλασµα κατεύθυνσης ψεκασµού

5. Στόµιο υγρού 2,0 mm

6. ΣτεγανοYοιητικό δακτυλίδι στοµίου υγρού

ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ HV6900 Fig.2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ:

Χωρητικότητα δοχείου:

Μήκος εύκαµYτου σωλήνα αέρα: Δυναµική Yίεση αέρα: ΕYίYεδο στάθµης θορύβου: Μέγιστο ιξώδες: ΤύYος στροβίλου: εξαρτήµατος V0018 V0001 V0002 V0003 V0004 V0005 HV6900 1100 Watt 1 λίτρο 230 V 4.5m 0,14 bar 95 dB (A) 250DIN/s ΤριYλός στρόβιλος Αρ. Pεριγραφής Κωδικός

7. Βελόνα υγρού 2,0 mm

8. Τσιµούχα χείλους - Βελόνα υγρού

9. Ρυθµιστής ροής χρώµατος

10. Τσιµούχα δοχείου χρώµατος

εξαρτήµατος V0006 V0007 V0011 L0682 V0012 V0014 Αρ. Pεριγραφής Κωδικός εξαρτήµατος

13. ΕΙΣΟΔΟΣ Τροφοδοσίας (Συνδετήρας IEC)

14. ΑσφαλειοδιακόYτης

15. Καλώδιο τροφοδοσίας

17. ΔιακόYτης ηλεκτρικού δικτύου (230 V)

18. ΕύκαµYτος σωλήνας αέρα

19. Προσαρµογέας εύκαµYτου σωλήνα (µην τον Yετάξετε, Yροορίζεται για χρήση µόνο µε το Yροαιρετικό

συγκρότηµα συσκευής ψεκασµού) L1233 ΣΧΕ∆ΙΑΓΡΑΜΜΑΤΑ Η αρχή λειτουργίας Ένα µοτέρ τροφοδοτεί αυξηµένο όγκο αέρα (HV) και εYιτρέYει τον ψεκασµό των Yρο›όντων σε χαµηλή Yίεση (LP). Ο αέρας Yου Yαράγεται αYό το µοτέρ Yαρέχεται µέσω του εύκαµYτου σωλήνα στο Yιστόλι ψεκασµού. Το διάλυµα αYελευθερώνεται αYό το στόµιο υγρού του Yιστολιού σε Yολύ χαµηλή Yίεση µαζί µε τον αυξηµένο όγκο αέρα, καθώς εµYεριέχεται στο εσωτερικό του. Το ισχυρό µοτέρ µYορεί να ψεκάσει Yολλά και διάφορα διαλύµατα, αραιωµένα ή µη. Ωστόσο, θα υYάρχουν Yάντοτε κάYοια διαλύµατα Yου δεν θα είναι κατάλληλα για χρήση µε το Yιστόλι ψεκασµού. Τα χρώµατα καλής Yοιότητας Yεριέχουν υψηλό Yοσοστό στερεών ουσιών, οι οYοίες διευκολύνουν την αραίωση. Οι χρήστες YρέYει να θυµούνται ότι οι χαµηλές θερµοκρασίες κάνουν το χρώµα Yιο Yαχύρρευστο, για το λόγο αυτό συνιστούµε ο ψεκασµός µε το Yιστόλι να YραγµατοYοιείται σε ελάχιστη θερµοκρασία 15ºС.

• Καλύπτετε προσεκτικά τις περιοχές που δεν θέλετε να βάψετε µε πλαστικό κάλυµµα και προστατευτική ταινία.
• Φοράτε κατάλληλη µάσκα κατά τον ψεκασµό των προ›όντων (και βεβαιωθείτε ότι το δωµάτιο αερίζεται κατάλληλα όταν εργάζεστε σε εσωτερικούς χώρους).
• Καθαρίζετε την επιφάνεια που σκοπεύετε να βάψετε. Εκτός από καθαρή, πρέπει να είναι επίσης στεγνή και οµαλή.
• Εξασκηθείτε πρώτα σε µερικές παλιές ξύλινες σανίδες για να βεβαιωθείτε ότι κρατάτε σωστά το πιστόλι ψεκασµού.
• Συνιστούµε τη χρήση προστατευτικού ρουχισµού.
• Αναδεύετε καλά το χρώµα χρησιµοποιώντας αναµείκτη όπου είναι δυνατό.
• Βεβαιωθείτε ότι δεν υπάρχουν στερεά σωµατίδια στο χρώµα.
• Πολλά προ›όντα µπορούν να ψεκαστούν χωρίς να έχουν αραιωθεί. Ωστόσο, αν η εφαρµογή δεν είναι καλή, αρχίστε να αραιώνετε προοδευτικά το προ›όν µε αναλογία 5% κάθε φορά.
• Τα περισσότερα χρώµατα µπορούν να ψεκαστούν εφόσον έχει προστεθεί µικρή ποσότητα διαλυτικού, π.χ. 5% ή 10%.
• Κάποια παχύρρευστα χρώµατα όπως αυτά που χρησιµοποιούνται για εξωτερικούς τοίχους, καθώς και ορισµένα υποστρώµατα θα πρέπει να αραιωθούν κατά 20% ή 25%.
• Χρησιµοποιείτε νερό για να αραιώσετε ένα προ›όν µε βάση το νερό.
• Χρησιµοποιείτε κατάλληλο διαλυτικό για προ›όντα µε βάση διαλύτη.
• Ορισµένοι κατασκευαστές υποδεικνύουν στο δοχείο αν πρέπει να χρησιµοποιηθεί ένα συγκεκριµένο διαλυτικό.
• Ορισµένοι κατασκευαστές χρωµάτων έχουν ειδικά χρώµατα για εφαρµογή HVLP. Το σύστηµα Spray Station αποτελεί µια ισχυρή και ευέλικτη λύση ψεκασµού και παρέχεται µε βελόνα και στόµιο υγρού σε δύο

• Η βελόνα και το στόµιο υγρού µε το µικρότερο µέγεθος χρησιµοποιούνται συνήθως για διακοσµητικά χρώµατα.
• Η βελόνα και το στόµιο υγρού µε το µεγαλύτερο µέγεθος, που µπορούν να συνδεθούν εύκολα στο πιστόλι ψεκασµού (µε το εργαλείο βελόνας και στοµίου υγρού (1)), προορίζονται για παχύρρευστα χρώµατα όπως υποστρώµατα και οικοδοµικά χρώµατα µε απαλό Κυκλοφορούν προαιρετικά εξαρτήµατα βελόνας και στοµίου υγρού, τα οποία µπορείτε να αγοράσετε για πιο ειδικές εφαρµογές. ΓΙΑ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΨΕΚΑΣΜΟΥ, ΠΑΡΑΚΑΛΟΥΜΕ ΑΝΑΤΡΕΞΤΕ ΣΤΟ ΕΓΧΕΙΡΙΔΙΟ ΤΗΣ ΣΥΣΚΕΥΗΣ ΨΕΚΑΣΜΟΥ ΚΑΙ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΑΣΦΑΛΕΙΑΣ. ΒΕΛΟΝΑ ΚΑΙ ΣΤΟΜΙΟ ΥΓΡΟΥ

• Γεµίστε το δοχείο χρώµατος µε το προ›όν που θέλετε να ψεκάσετε. Αναδέψτε καλά (όπως αναφέρθηκε προηγουµένως) και στραγγίστε για να αποµακρύνετε τυχόν µικρά στερεά κοµµάτια που θα εµποδίσουν ένα οµοιόµορφο ψεκασµό µε λείο φινίρισµα.
• Βεβαιωθείτε ότι η τσιµούχα δοχείου χρώµατος (10) και ο σωλήνας λήψης (11) είναι καλά συνδεδεµένοι στη βάση του πιστολιού

• Βιδώστε το δοχείο χρώµατος στη βάση του πιστολιού ψεκασµού και σφίξτε ανάλογα.
• Πριν αρχίσετε τη λειτουργία, ελέγξτε εάν ο ρυθµιστής ροής αέρα στον εύκαµπτο σωλήνα είναι ανοικτός στο µέγιστο σηµείο.
• Ξεκινήστε µε το ρυθµιστή ροής χρώµατος (9) στην ελάχιστη ρύθµιση, ώστε να µην µπορεί να τραβηχτεί η σκανδάλη. Μην ξεχνάτε ότι ο ρυθµιστής ροής χρώµατος ελέγχει την ψεκαζόµενη ποσότητα χρώµατος (Εικ.5).
• Ξετυλίξτε τον εύκαµπτο σωλήνα αέρα και συνδέστε το ένα άκρο στο πιστόλι ψεκασµού και το άλλο άκρο στο σύστηµα Spray Station.
• Ξετυλίξτε το καλώδιο τροφοδοσίας και συνδέστε το βύσµα στην παροχή ρεύµατος.
• Θέστε τη µονάδα Spray Station σε λειτουργία. Αµέσως θα αρχίσει να παράγεται κάποιος αέρας, κάτι που είναι ΦΥΣΙΟΛΟΓΙΚΟ. Ωστόσο, ο ψεκασµός του προ›όντος δεν θα ξεκινήσει µέχρι να τραβήξετε τη σκανδάλη του πιστολιού ψεκασµού.
• Πολύ σηµαντική σηµείωση: όταν ψεκάζετε για πρώτη φορά, σας συµβουλεύουµε να αφήνετε πάντοτε τη µονάδα µοτέρ να λειτουργήσει για 1-2 λεπτά προτού ξεκινήσετε την εφαρµογή του προ›όντος. Μην ξεχνάτε ότι ο ρυθµιστής ροής χρώµατος ελέγχει την ψεκαζόµενη ποσότητα χρώµατος (Εικ.5). ΣΥΜΒΟΥΛΗ: Η ίριδα αέρα βρίσκεται εκεί, ώστε να βοηθά στον έλεγχο της πίεσης του αέρα. Με τη µείωση της πίεσης του αέρα, η ροή χρωµάτων θα µειωθεί, και εάν ανοίξετε τον αέρα στο µέγιστο, η ροή χρώµατος θα αυξηθεί. ΕΠΙΒΕΒΑΙΩΝΕΤΕ ΠΑΝΤΟΤΕ ΟΤΙ Η ΜΟΝΑΔΑ ΜΟΤΕΡ ΕΙΝΑΙ ΠΑΝΩ ΣΕ ΣΚΛΗΡΗ ΕΠΙΦΑΝΕΙΑ ΧΩΡΙΣ ΣΚΟΝΕΣ. 3 τρόποι ψεκασµού Οριζόντιος και κατακόρυφος ψεκασµός µε µεταβαλλόµενο Pλάτος Κατακόρυφος και οριζόντιος ψεκασµός για εYιφάνειες φυσιολογικού µεγέθους Κυκλικός ψεκασµός Κυκλικός, ακριβής ψεκασµός για µικρές εYιφάνειες Η Yιο συνηθισµένη τεχνική για το βάψιµο µιας µεγάλης εYιφάνειας είναι η «σταυρωτή», δηλαδή εφαρµόζετε το Yρο›όν σε οριζόντιες λωρίδες και, στη συνέχεια, τις «διασταυρώνετε» εφαρµόζοντας το Yρο›όν αYό Yάνω σε κατακόρυφες λωρίδες (Εικ.4).

1) Για να Yετύχετε µια οριζόντια λωρίδα ρυθµίστε το έλασµα κατεύθυνσης ψεκασµού στην κάθετη θέση, κατόYιν

τραβήξτε τη σκανδάλη και κινήστε το χέρι σας κατά µήκος Yρος τα δεξιά.

2) Μόλις φτάσετε στο τέλος της γραµµής, αφήστε τη σκανδάλη για ένα λεYτό και, στη συνέχεια, αρχίστε να εφαρ

µόζετε το Yρο›όν Yρος την αντίθετη κατεύθυνση ακριβώς κάτω αYό τη γραµµή Yου ψεκάσατε. (Εικ.4)

3) ΚατόYιν, για να Yετύχετε µια κατακόρυφη λωρίδα ρυθµίστε το έλασµα κατεύθυνσης ψεκασµού στην οριζόντια

(Εικ.4) θέση, έYειτα τραβήξτε τη σκανδάλη και κινήστε το χέρι σας Yάνω - κάτω Yάνω αYό τις οριζόντιες λωρίδες Yου µόλις ψεκάσατε. Με τη σταδιακή µετακίνηση του ελάσµατος κατεύθυνσης ψεκασµού (4) µεταξύ των θέσεων οριζόντιου, κατακόρυφου και κυκλικού ψεκασµού µYορείτε να διαφοροYοιήσετε το Yλάτος του ψεκασµού (Εικ.4). ΣΥΜΒΟΥΛΗ: Για να έχετε βέλτιστα αYοτελέσµατα, κρατάτε Yάντοτε το Yιστόλι ψεκασµού στο ίδιο εYίYεδο ύψους και σε ίση αYόσταση αYό το αντικείµενο Yου ψεκάζετε, σε ιδανικές συνθήκες σε αYόσταση 25-30 cm (10“-12”) (Εικ.7/8). Ελέγχετε την κίνηση Yερισσότερο µε ολόκληρο το χέρι σας Yαρά µε τον καρYό (Εικ.7/8). Με αυτόν τον τρόYο θα Yετύχετε µια οµοιόµορφη κατανοµή του χρώµατος. ΣΥΜΒΟΥΛΗ: Χάρη στην τεχνολογία HVLP, Yαράγεται θερµός αέρας µέσω του κάλυYτρου αέρα, ο οYοίος εYιτρέYει στο χρώµα να στεγνώσει Yιο γρήγορα, βελτιώνοντας έτσι το τελικό αYοτέλεσµα. ΣΥΜΒΟΥΛΗ: Για ταβάνια και δάYεδα, βεβαιωθείτε ότι ο σωλήνας λήψης έχει το σωστό Yροσανατολισµό.

Ο∆ΗΓΙΕΣ ΚΑΘΑΡΙΣΜΟΥ ΠΙΣΤΟΛΙ ΨΕΚΑΣΜΟΥ Για τον καθαρισµό της συσκευής ψεκασµού, παρακαλούµε ανατρέξτε στο εγχειρίδιο της συσκευής ψεκασµού και το εγχειρίδιο οδηγιών ασφάλειας. ΤΎΠΟΣ ΧΡΏΜΑΤΟΣ Χρώµα µε βάση το νερό Χρώµα µε βάση το λάδι

Καθαρισµός µε νερό Καθαρισµός µε κατάλληλο διαλυτικό Y.χ. White Spirit ΣΥΜΒΟΥΛΗ: Προτού αφαιρέσετε ή τοYοθετήσετε ξανά τη βελόνα και το στόµιο υγρού, βεβαιωθείτε ότι ξεYλύνατε καλά το Yιστόλι ψεκασµού µε νερό ή µε το κατάλληλο διαλυτικό, ώστε ο εσωτερικός σωλήνας να είναι καθαρός. ΣΥΜΒΟΥΛΗ: Αν καθαρίσετε αµέσως το Yιστόλι, η διαδικασία θα σας Yάρει λιγότερο αYό 5 λεYτά. Αν σκοYεύετε να κάνετε ένα διάλλειµα, αφήστε το Yιστόλι ψεκασµού µέσα σε µια Yλαστική σακούλα, ώστε να µη στεγνώσει το χρώµα.

• Αφαιρέστε το δοχείο χρώµατος (12).
• Χύστε το χρώµα Yου Yερίσσεψε στο κουτί του, ώστε να µYορείτε να το ξαναχρησιµοYοιήσετε. Τραβήξτε τη σκανδάλη ώστε το χρώµα να βγει αYό το σωλήνα λήψης (11).
• Χύστε µια Yοσότητα αYό το αντίστοιχο διαλυτικό στο δοχείο, ανακινήστε ελαφρά το Yιστόλι ψεκασµού, εYανασυναρµολογήστε το και, έYειτα, ψεκάστε το υγρό µε το Yιστόλι. ΕYαναλάβετε αυτήν την ενέργεια µέχρι το διαλυτικό Yου ψεκάζεται να εξέρχεται χωρίς ίχνη χρώµατος.
• Καθαρίστε τυχόν ίχνη χρώµατος στο εξωτερικό του Yιστολιού.
• Καθαρίστε την τσιµούχα δοχείου χρώµατος (10) στο εσωτερικό του Yιστολιού ψεκασµού. ΒΕΛΟΝΑ ΚΑΙ ΣΤΟΜΙΟ ΥΓΡΟΥ

• Ξεβιδώστε το δακτύλιο κάλυYτρου αέρα (2).
• Αφαιρέστε το κάλυYτρο αέρα (3).
• Αφαιρέστε το έλασµα κατεύθυνσης ψεκασµού (4).
• Συνιστάται να Yιέσετε µYροστά τη σκανδάλη για να αYελευθερώσετε Yιο εύκολα το στόµιο υγρού (5).
• ΧρησιµοYοιώντας το άκρο δαγκάνας Α του εργαλείου βελόνας και στοµίου υγρού (1) αφαιρέστε το στόµιο υγρού (5).
• Εισαγάγετε το άκρο Β του εργαλείου βελόνας και στοµίου υγρού (1) στο κανάλι της βελόνας και ξεβιδώστε τη βελόνα Yεριστρέφοντας αριστερόστροφα, έYειτα τραβήξτε για να την αYελευθερώσετε.
• ΤοYοθετήστε όλα αυτά τα αντικείµενα σε ένα δοχείο και καθαρίστε τα χρησιµοYοιώντας βούρτσα και τα κατάλληλα διαλυτικά.
• Καθαρίστε το εσωτερικό του σώµατος του Yιστολιού ψεκασµού.
• Στεγνώστε καλά όλα τα εξαρτήµατα Yροτού τα εYανασυνδέσετε.
• ΕYανασυνδέστε τα εξαρτήµατα µε την αντίστροφη σειρά.
• Βεβαιωθείτε ότι έχετε σφίξει καλά το δακτύλιο κάλυYτρου αέρα (2), ώστε το στόµιο υγρού να Yροωθείται στη θέση του και να διακόYτεται η λειτουργία του Yιστολιού ψεκασµού. Σηµαντική σηµείωση: βεβαιωθείτε ότι το έλασµα κατεύθυνσης ψεκασµού µετακινείται ελεύθερα. Αν αYαιτείται, λασκάρετε ελαφρά το δακτύλιο κάλυYτρου αέρα (2).
• ΜΗΝ ΑΠΟΡΡΙΠΤΕΤΕ ΠΟΤΕ ΧΡΩΜΑΤΑ Ή ΔΙΑΛΥΤΙΚΑ ΣΕ ΣΩΛΗΝΕΣ ΑΠΟΡΡΟΗΣ. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΠΑΝΤΟΤΕ ΤΗΝ ΤΟΠΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΛΛΟΓΗΣ ΑΠΟΒΛΗΤΩΝ.
• Η µονάδα µοτέρ δεν αYαιτεί κάYοια ιδιαίτερη συντήρηση, Yέρα αYό το να ελέγχετε αν το φίλτρο έχει βουλώσει (µYορείτε να αφαιρείτε και να Yλένετε το φίλτρο). Το φίλτρο βρίσκεται στη βάση της µονάδας µοτέρ. Σηµαντική σηµείωση: Κάθε βελόνα υγρού είναι κατασκευασµένη ώστε να ταιριάζει στο µέγεθος του αντίστοιχου στοµίου υγρού. Μην YροσYαθήσετε να εφαρµόσετε µια βελόνα 2,0 mm σε ένα στόµιο υγρού 3,0 mm. Για την αντιµετώPιση Pροβληµάτων της συσκευής ψεκασµού, Pαρακαλούµε ανατρέξτε στο εγχειρίδιο της συσκευής ψεκασµού και το εγχειρίδιο οδηγιών ασφάλειας.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ ΠΙΣΤΟΛΙ ΨΕΚΑΣΜΟΥ Σχηµατίζονται ρυάκια χρώµατος Yάνω στο αντικείµενο Yου βάφεται. Το στρώµα χρώµατος είναι Yολύ λεYτό ή ανοµοιόµορφο. Δεν αYελευθερώνεται καθόλου χρώµα. Προσθέστε µη αραιωµένο χρώµα. Το Yιστόλι ψεκασµού είναι σε Yολύ Αυξήστε την ταχύτητα εφαρµογής. Το χρώµα είναι Yολύ αραιωµένο. Προσθέστε µη αραιωµένο χρώµα. Πολύ µεγάλη Yαροχή χρώµατος Κινείστε Μειώστε την Yαροχή ρώµατος ρυθµίζοντας το Yολύ αργά. ρυθµιστή ροής χρώµατος (9). κοντινή αYόσταση. Πολύ χαµηλή Yαροχή χρώµατος Κινείστε Yολύ γρήγορα. Το Yιστόλι ψεκασµού έχει βουλώσει, καθαρίστε το. Το Yιστόλι ψεκασµού είναι σε Yολύ µεγάλη αYόσταση. Πολύ Yαχύρρευστο χρώµα Βουλωµένο στόµιο υγρού Βουλωµένος σωλήνας λήψης Σχισµένος εύκαµYτος σωλήνας αέρα Κοκκώδες χρώµα Σχεδόν άδειο δοχείο χρώµατος Πιστόλι ψεκασµού σε γωνία Πολύ µεγάλη Yοσότητα χρώµατος σε µια Yεριοχή

ΑΠΑΙΤΟΥΜΕΝΗ ΕΝΕΡΓΕΙΑ Το χρώµα είναι Yολύ αραιωµένο. ΜYλοκαρισµένη είσοδος αέρα Μετακινείτε το Yιστόλι µε τον καρYό ΥYερβολική ή ελλιYής Yοσότητα

Αυξήστε την αYόσταση σε 15-20 cm µεταξύ του Yι στολιού ψεκασµού και της εYιφάνειας εργασίας. Αυξήστε την Yαροχή χρώµατος ρυθµίζοντας το ρυθµιστή ροής χρώµατος (9) Μειώστε την ταχύτητα εφαρµογής. Μετακινήστε το Yιστόλι ψεκασµού Yιο κοντά στην εYιφάνεια εργασίας. Προσθέστε διαλυτικό. Καθαρίστε το στόµιο υγρού (5). Καθαρίστε το σωλήνα λήψης (11). Αντικαταστήστε τον εύκαµYτο σωλήνα αέρα (13). Περάστε το χρώµα αYό φίλτρο. Ξαναγεµίστε το δοχείο χρώµατος (12). Βεβαιωθείτε ότι ο σωλήνας λήψης είναι στραµµένος Yρος το χρώµα (11). Ελέγξτε την κατάσταση του φίλτρου και καθαρίστε το αν αYαιτείται (14). Μετακινήστε το, αντίθετα, µε τον Yήχυ του χεριού ΧρησιµοYοιήστε το ρυθµιστή ροής χρώµατος (9) για να ελέγξετε τη ροή. HV6900+BACKPACK 10/09 A4:Layout 1 21/12/09 16:02 Page 44

ΛΑΒΕΤΕ ΥΠΟΨΗ ΣΑΣ: Καταβάλαµε κάθε δυνατή YροσYάθεια, Yροκειµένου να διασφαλίσουµε ότι το Yιστόλι ψεκασµού θα έχει µια µεγάλη διάρκεια ζωής και δεν θα Yαρουσιάσει Yροβλήµατα εφόσον χρησιµοYοιείται σωστά και σύµφωνα µε τις Yαρούσες οδηγίες. Δεν φέρουµε καµία ευθύνη για βλάβες αYό τη χρήση εσφαλµένων ή ακατάλληλων ουσιών, χρωµάτων ή υγρών Yου δεν έχουν αραιωθεί σωστά ή Yου δεν ενδείκνυνται για τις εYιφάνειες στις οYοίες εφαρµόζονται, κινδύνους για την υγεία λόγω ανεYαρκούς αερισµού κατά την εργασία σε κλειστούς χώρους ή για ελαττωµατικό εξοYλισµό λόγω ακατάλληλου καθαρισµού των εξαρτηµάτων µετά τη χρήση. Αν έχετε αµφιβολίες, δοκιµάστε το Yρο›όν Yρώτα σε µια µικρή αθέατη Yεριοχή. Διαβάζετε Yάντοτε τις οδηγίες του κατασκευαστή Yριν αYό τη χρήση. Ούτε η εγγύησή µας ούτε η YαραYάνω δήλωση εYηρεάζει τα νόµιµα δικαιώµατά σας. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Αυτή η µονάδα είναι συσκευή κατηγορίας ΙΙ Pου σηµαίνει ότι φέρει διPλή µόνωση για την Pροστασία σας και δεν αPαιτεί γείωση. Αν το καλώδιο τροφοδοσίας φθαρεί, θα PρέPει να αντικατασταθεί αPό την Earlex Ltd ή κάPοιον αPό τους εγκεκριµένους αντιPροσώPους της. Αν χρησιµοPοιείτε Pροέκταση, θα PρέPει να είναι τουλάχιστον κατηγορίας 6 amp και τελείως ξετυλιγµένη. Μην χρησιµοPοιείτε τη συσκευή µε καλώδιο µικρότερης κατηγορίας αPό 6 amp, καθώς κάτι τέτοιο θα Pροκαλέσει Pρώιµη βλάβη στο µοτέρ, η οPοία δεν καλύPτεται αPό την εγγύηση. Αν το βύσµα έχει αPοκοPεί αPό το καλώδιο ρεύµατος, PρέPει να αPορρίPτεται µε ασφάλεια. Μην τοPοθετείτε ΠΟΤΕ, υPό οPοιεσδήPοτε συνθήκες, βύσµα Pου έχει αPοκοPεί αPό το καλώδιο ρεύµατος στην Pρίζα. ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΑΠΌΡΡΙΨΗ ΑΠΟΒΛΉΤΩΝ ΕΙΔΏΝ ΗΛΕΚΤΡΙΚΟΎ ΕΞΟΠΛΙΣΜΟΎ ΓΝΩΣΤΉ ΩΣ

Μην αPορρίPτετε τα εργαλεία σας µαζί µε τα οικιακά αPορρίµµατα Pου συλλέγονται αPό το δήµο. Είναι ευθύνη σας να αPορρίPτετε τέτοιου είδους αPόβλητα Pαραδίδοντάς τα σε ειδικά καθορισµένο σηµείο συλλογής για ανάκτηση και ανακύκλωση. Δήλωση συµµόρφωσης ΕΚ Δηλώνουµε ότι η µονάδα HV6900 συµµορφώνεται µε την οδηγία Yερί χαµηλής τάσης 2006/95/ΕΚ, το YρότυYο EN60335-1, την οδηγία Yερί ηλεκτροµαγνητικής συµβατότητας 2004/108/ΕΚ, τα YρότυYα EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 και το YρότυYο για τα ηλεκτροµαγνητικά Yεδία EN50366. Tim Hopper Technical Director All rights reserved © 2010 Καταχωρήσεις σχεδίου και διPλώµατα ευρεσιτεχνίας: ΔίPλωµα ευρεσιτεχνίας για Pιστόλι ψεκασµού GB 0903275.6 Καταχώριση σχεδίασης για Pιστόλι ψεκασµού ECD 001096218-0001 CN 200930004457.X USA (złożony wniosek)

H EARLEX LTD. ΔΕΝ ΑΠΟΔΕΧΕΤΑΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΡΟΟΝΤΟΣ ΑΝ ΑΥΤΟ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΓΙΑ ΤΥΧΟΝ ΑΛΛΟΥΣ

ΣΚΟΠΟΥΣ ΠΕΡΑ ΑΠΟ ΑΥΤΟΥΣ ΠΟΥ ΑΝΑΦΕΡΟΝΤΑΙ ΛΕΠΤΟΜΕΡΩΣ ΣΤΟ ΠΑΡΟΝ ΕΓΓΡΑΦΟ. ΕΓΓΥΗΣΗ και ΓΡΑΜΜΗ ΒΟΗΘΕΙΑΣ Το Yρο›όν αυτό καλύYτεται αYό εγγύηση 24 µηνών για ελαττώµατα στην κατασκευή ή στα υλικά. Η εγγύηση δεν καλύYτει τις βιοµηχανικές εφαρµογές ή την ενοικίαση. Η Yαρούσα εγγύηση δεν εYηρεάζει τα νόµιµα δικαιώµατά σας. Για Yερισσότερες Yληροφορίες ή συµβουλές Yρος τους χρήστες, καλέστε τη γραµµή βοήθειας αYό τις 9:00 Y.µ. έως τις 12:00 µ.µ. και αYό τις 2:00 µ.µ. ως τις 5:00 µ.µ., αYό τη Δευτέρα ως την Παρασκευή (εκτός αργιών) ή εYισκεφτείτε την ιστοσελίδα µας: www.earlex.fr Earlex Sarl. Earlex Sarl, Tel: +33 (0)4 76 67 18 46 Email: contact@earlex.fr Website: www.earlex.fr
