SPRAY STATION_ - Équipement de peinture EARLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de pulvérisation
Caractéristiques techniques principales	Système de pulvérisation à haute pression, technologie HVLP (Haute Vitesse, Faible Pression)
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Dimensions : 35 cm x 25 cm x 25 cm
Poids	Environ 4 kg
Compatibilités	Peintures à base d'eau et de solvant, vernis, laques
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	650 W
Fonctions principales	Pulvérisation uniforme, réglage de la pression, nettoyage facile
Entretien et nettoyage	Nettoyage des buses et réservoirs après chaque utilisation, utilisation de produits de nettoyage adaptés
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel d'utilisation avec instructions de réparation
Sécurité	Utiliser des équipements de protection individuelle (EPI), éviter les zones à risque d'incendie
Informations générales utiles	Idéal pour les projets de bricolage, peinture intérieure et extérieure, surfaces variées

FOIRE AUX QUESTIONS - SPRAY STATION_ EARLEX

Comment puis-je nettoyer ma station de pulvérisation EARLEX après utilisation ?

Pour nettoyer votre station de pulvérisation EARLEX, démontez les pièces amovibles et rincez-les à l'eau tiède savonneuse. Utilisez une brosse douce pour enlever les résidus de peinture. Assurez-vous que toutes les pièces soient complètement sèches avant de les remonter.

Que faire si la pulvérisation est inégale ou si le jet est bloqué ?

Si la pulvérisation est inégale, vérifiez que le filtre n'est pas obstrué et nettoyez-le si nécessaire. Assurez-vous également que le tuyau n'est pas plié ou bouché. Si le jet est bloqué, démontez la buse et nettoyez-la soigneusement.

Quelle est la capacité du réservoir de ma station de pulvérisation EARLEX ?

La capacité du réservoir de la station de pulvérisation EARLEX dépend du modèle, mais elle est généralement comprise entre 800 ml et 1,5 L. Consultez le manuel d'utilisation pour connaître la capacité exacte de votre modèle.

Puis-je utiliser des peintures à base d'eau avec ma station de pulvérisation EARLEX ?

Oui, la station de pulvérisation EARLEX est conçue pour être utilisée avec des peintures à base d'eau ainsi qu'avec des peintures à base de solvant. Assurez-vous de bien diluer la peinture selon les recommandations du fabricant.

Comment régler la pression de pulvérisation ?

Vous pouvez régler la pression de pulvérisation en ajustant le bouton de réglage de la pression situé sur l'appareil. Effectuez des tests sur une surface de déchets pour obtenir le meilleur résultat avant de commencer votre projet.

Que faire si ma station de pulvérisation ne démarre pas ?

Si votre station de pulvérisation ne démarre pas, vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir est rempli et que le moteur n'est pas en surchauffe. Si le problème persiste, consultez le service après-vente.

Est-il normal que la station de pulvérisation chauffe pendant l'utilisation ?

Oui, il est normal que la station de pulvérisation chauffe pendant l'utilisation. Cependant, si elle devient excessivement chaude au point de ne pas pouvoir la toucher, éteignez l'appareil et laissez-le refroidir avant de continuer à l'utiliser.

Comment stocker ma station de pulvérisation EARLEX ?

Pour stocker votre station de pulvérisation, nettoyez-la soigneusement et assurez-vous qu'elle soit complètement sèche. Rangez-la dans un endroit frais et sec, à l'abri de l'humidité, et évitez de l'exposer à des températures extrêmes.

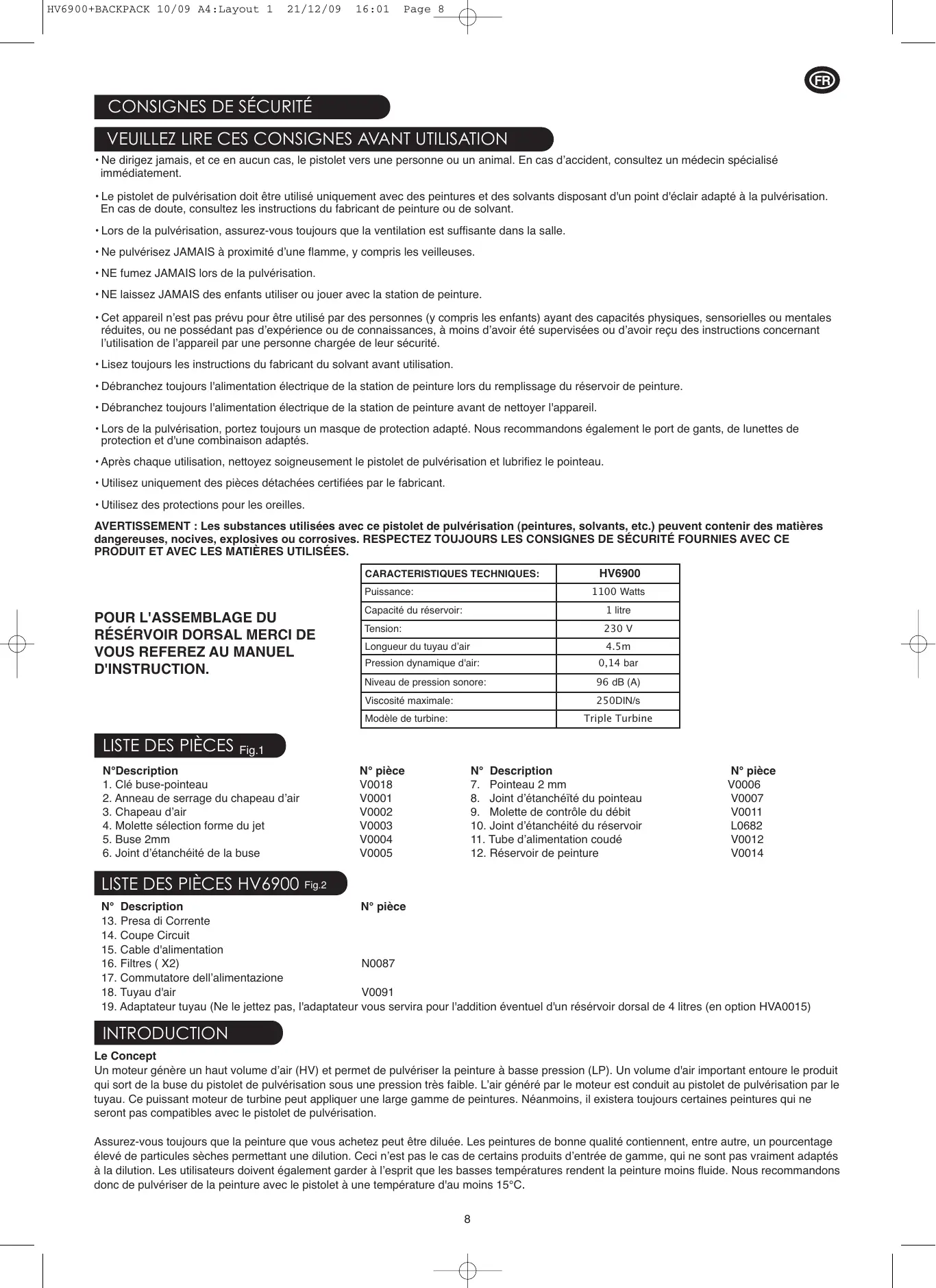

MODE D'EMPLOI SPRAY STATION_ EARLEX

Merci de conserver ce manuel pour toute consultation future.

POUR LES ASSEMBLAGE DU DORSAL, MERCI DE VOUS REPORTEZ AU MANUEL D'INSTRUCTION DU RÉSERVOIR DORSAL. ADAPTATEUR TUYAU (19). NE LE JETTEZ PAS, L'ADAPTATEUR VOUS SERVIRA POUR L'ADDITION ÉVENTUEL D'UN RÉSEROVIR DORSAL DE 4 LITRES (EN OPTION HVA0015)

• Ne dirigez jamais, et ce enaucun cas, le pistolet vers une personne ou un animal. En cas d'accident, consultez un medecin spécialised immidiatement.
  Le pistote de pulverisation doit ettre utilise quieument avec des peintures et des solvants disposant d'un point d'clair adapte a la pulverisation. En cas de doute, consultez les instructions du fabricant de peinture ou de solvant.
  Lors de la pulverisation, assurez-vous always que la ventilation est suffisante dans la salle.
• Ne pulveriséz JAMAIS à proximé d'une flamme, y compris les veilleuses.
• NE fumez JAMAIS lors de la pulverisation.
• NE laissez JAMAIS des enfants utiliser ou jouer avec la station de peinture.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentalles réduites, ou ne possédant pas d'expérience ou de connaissances, à moins d'avoir été supervisées ou d'avoir reçu des instructions concernant l'utilisation de l' apparéil par une personne chargée de leur sécurité.
• Lisez toujours les instructions du fabricant du solvant avant utilisation.
• Débranche toujours l'alimentation électrique de la station de peinture lors du replissage du réservoir de peinture.
• Débranche toujours l'alimentation électrique de la station de peinture avant de nettoyer l'appareil.
  Lors de la pulverisation, portez always un masque de protection adapte. Nous recommendons egalement le port de gants, de lunettes de protection et d'une combinaison adaptés.
• Àprous chaque utilisation, nettoyez soigneusement le pistolet de pulverisation et lubrifiez le pointeau.
• Utilisez uniquement des pieces détachées certifiées par le fabricant.
• Utilisez des protections pour les oreilles.

AVERTISSEMENT : Les substances utilisées avec ce pistolot de pulverisation (peintures, solvents, etc.) peuvent contenir des matières dangereuses, nocives, explosives ou corrosives. RESPECTEZ TOUJOURS LES CONSIGNES DE SECURITÉ FOURNIES AVEC CE PRODUIT ET AVEC LES MATIÈRES UTILISÉS.

CHARACTERISTIQUES TECHNIQUES:	HV6900
Puisance:	1100 Watts
Capacité du réservoir:	1 litre
Tension:	230 V
Longueur du tuyau d'air	4.5m
Pression dynamique d'air:	0,14 bar
Niveau de pression sonore:	96 dB (A)
Viscosité maximal:	250DIN/s
Modèle de turbine:	Triple Turbine

POUR L'ASSEMBLAGE DU RÉSÉRVÔR DORSAL MERCI DE VOUS REFÈREZ AU MANUEL D'INSTRUCTION.

LIST DES PIECES Fig.1

N°Description

1. Clé buse-pointeau
2. Anneau de serrage du chapeau d'air
3. Chapeau d'air
4. Molette selection forme du jet
5. Buse 2mm
6. Joint d'étanchéité de la buse

N° piece

V0018
V0001
V0002
V0003
V0004
V0005

N° Description

1. Pointeau 2 mm
2. Joint d'etanchéité du pointeau
3. Molette de contrôle du débit
4. Joint d'étanchéité du réservoir
5. Tube d'alimentation coude
6. Réservoir de peinture

N' piece

V0006
V0007
V0011
L0682
V0012
V0014

LISTE DES PIECES HV6900 Fig.2

N° Description

1. Presa di Corrente
2. Coupe Circuit
3. Cable d'alimentation
4. Filtres (X2) N0087
5. Commutatore dell'alimentazione
6. Tuyau d'air V0091
7. Adaptateur tuyau (Ne le jettez pas, l'adaptateur vous servira pour l'addition eventuel d'un réservoir dorsal de 4 litres (en option HVA0015)

INTRODUCTION

Le Concept

Un moteur génére un haut volume d'air (HV) et permet de pulveriser la peinture à basse pression (LP). Un volume d'air important entoure le produit qui sort de la buse du pistonlet de pulverisation sous une pression très faible. L'air génére par le moteur est conduit au pistonlet de pulverisation par le tuyau. Ce puissant moteur de turbine peut appliquer une large gamme de peintures. Néanmoins, il existera toujours certaines peintures qui ne seront pas compatibles avec le pistonlet de pulverisation.

Assurez-vous toujours que la peinture que vous achetez peut être diluée. Les peintures de bonne qualité contiennent, entre autre, un pourcentage élevé de particules sèches permettant une dilution. Ceci n'est pas le case de certains produits d'entrée de gamme, qui ne sont pas vraiment adaptés à la dilution. Les utilisateurs doivent également garder à l'esprit que les basses températures rendent la peinture moins fluide. Nous recommendons donc de pulveriser de la peinture avec le pistolet à une température d'au moins 15^ .

PREPARATION

• Protégez bien les zones ne devant pas été peintes à l'aide d'une bache en plastique et d'adhésif de masquage ( disponible chez Earlex).
• Portez un masque adapté (et veillez à ce que la ventilation soit suffisante dans la piece si vous travailliez à l'intérieur).
• Nettoyez la surface à peindre. Celle-ci doit être non seulement propre mais sèche et lisse.
• Entrainez-vous au préalable sur de vieilles planches de bois pour vous assurer de la bonne prise en main du pistolet.
• Nous recommendons de porter des vêtements de protection.
• Il est important de mélanger préalablement sa peinture à l'aide d'un mélangeur pour améliorer son homogénéité.
  Assurez-vous que la peinture ne comporte pas de particules solides.
• De nombreux produits peuvent etre pulverisés sans etre dilués. Toutefois, si l'application n'est pas bonne, diluez le produit progressivement, par paliers de 5% .
• La plupart des peintures peuvent être pulverisées en étant diluées légarement, par exemple à 5% ou 10%.
• Certains peintures épaisses comme les peintures murales d'extérieur et certaines sous-couches devront être diluées à 20 % ou 25 %.
• Utilisez de l'eau pour diluer les produits à base d'eau.
• Utilisez un diluant synthétique pour diluer les peintures à base de solvant.
• Certains fabricants indiqueront sur le pot si un diluant spécifique doit être utilisé.

Votre Spray Station constitute un ensemble puissant et polyvalent dont le pistonet est doté de deux ensembles buse-pointeau.

• Un ensemble buse-pointeau plus fin est monté d'origine sur le pistolet, courament utilisé pour l'application de peintures de finition ainsi que tous les produits de protection ou de décoration du bois.
• Un ensemble buse-pointeau plus large à orifice plus large, pouvant facilement être monté sur le pistolet (au moyen de la clé buse-pointeau (1) pour les peintures plus épaisses de type; sous-couche, façade, ou certaines monocouches.

A noter qu'il existe également d'autres tailles d'ensemble buse-pointeau en option pour des applications plus spécifiques.

POUR L'ASSEMBLAGE DU RÉSÉRVoir DORSAL MERCI DE VOUS REFÈREZ AU MANUEL D'INSTRUCTION.

MONTAGE

• Remplissez le réservoir (12) avec la peinture ou le produit à appliquer. Mélangez bien et veillez à l'absence de particules solides.
  Assurez-vous que le tube d'alimentation coudé de peinture (11) soit fermement emboité sous la base du pistolet.
  Bien visser le réservoir (12) à la base du pistolet.
• Avant l'utilisation vérifier que la molette de reglage du débit soit ouverte au maximum
• Avant de démarrer, assurez-vous que la molette de réglage de l'air située sur le tuyau soit ouverte au maximum.
• Commencez avec la molette de réglage du débit au minimum (Fig.5).
• Dérouler le tuyau d'air et emboitez-le à l'arrière du pistolet ainsi que sur la turbine.
• Déroulez le cordon d'alimentation et raccordez-le au secteur.
• Mettez la station en marche. Ceci déclenchera immédiatement la production d'air, ce qui est NORMAL. Cependant, aucune projection de peinture n'aura lieu avant d'avoir appuyé sur la gachette du pistonlet.
• Très important: Nous recommendons de plusieurs laisser tourner le moteur 1 à 2 minutes avant d'appliquer la peinture pour une meilleur fluidité N'oubliez-pas que c'est en ouvrant la molette de contrôle du début que vous ajustez la quantité de peinture pulvérisée.

A SAVOIR: L'iris de contrôle du débit (sur le tuyau) vous aide à contrôler la pression, en réduisant la pression d'air, le débit de peinture s'en verra réduit et si vous ouvrez l'iris de contrôle au maximum le débit de peinture s'en trouvera augmenté.

3 formes de jet
Horizontal et vertical avec des tailles pouvant varier Vertical et horizontal sont les plus couramment utilisés	Jet rond Jet rond pour les travaux de précision

La technique la plus couramment utilisée pour peindre un mur est la technique dites des 'passes croisées'. C'est-à-dire en appliquant le produit par une succession de bandes horizontales, sur lesquelles, on appliquera une succession de bandes verticales (Fig.4).

1) Pour faire une passer horizontally, ajustez la Molette selection forme du jet dans la position verticale (Fig.4), appuyez sur la gachette et bouger votre bras vers la droite.
2) Relacher brievement la gachette en fin de passage afin d'eviter tout risque de surcharge, puis appliquez le produit dans la direction opposée juste dessous la première salle.
3) Ensuite, pour faire une passée verticale, ajustez la molette sélection forme du jet dans la position horizontale, appuyez sur la gachette et bougez votre bras de bas en haut en croisant par-dessus les passées horizontales que vous venez de faire.

En fonction du positionnement de la molette selection de forme du jet (4) vous pouze obtaining des jets horizontally ou verticaux de différentes largeurs (Fig.4).

A SAVOIR: Afin d'obtenir le meilleur résultat, tenez votre pistolet bien droit et a distance constant du support à peindre généralement entre 25 et 30 cm (10"-12") (Fig.7/8). C'est plus le bras que le poignet qui doit bouger (Fig.7/8) afin d'obtenir une application uniforme.
A SAVOIR: La technique HVLP produit un air légarement chauffé, ce qui permet à la peinture de sécher plus vite pour un meilleur le rendu de surface.
A SAVOIR: Dans le cas des plafonds et sols, assurez-vous que le tube d'alimentation de peinture coudé soit orienté de façon cohérente par rapport à la gravité.

CONSEILS DE NETTOYAGE

PISTOLET A PEINTURE

POUR LE NETTOYAGE DU RÉSÉRVoir DORSAL MERCI DE VOUS REFÈREZ AU MANUEL D'INSTRUCTION.

Produit utilisé	Nettoyage
Produit à base d'eau	Le nettoyage s'effectura avec de l'eau
Produit à base de solvant	Le nettoyage s'effectura avec un diluant approprié

A SAVOIR: Avant d'enlever ou de remonter l'ensemble buse-pointeau, assurez you que l'intérieur du pistolot a ete bien purge avec de I'eau ou du diluant approprié de façon a ce que le conduit interieur soit propre.

A SAVOIR: Le nettoyage ne prendra pas plus de 5 min si effectue immédiatement. Si l'opérateur fait une pause de quelques heures seulement, on peut se contenter de placer le pistolet dans un sac plastique afin d'empêcher la peinture de sécher.

• Devisser le réservoir (12).
• Versez l'éventuel reste de peinture dans son pot afin de pouvoir l'utiliser une prochaine fois. Appuyez sur la gachette afin de librez l'excedent de peinture du tube d'alimentation coudé (11).
• Versez une quantité d'eau ou de diluant selon le cas dans le réservoir, puis faites fonctionner le pistolet à nouveau afin de purger l'ensemble jusqu'à l'élimination de toute trace de peinture.
• Nettoyez toutes les traces de peinture sur l'extérieur du pistolet.
• Nettoyez et séchez le joint d'étanchéité du réservoir (10).

• Devissez l'anneau de serrage du chapeau d'air (2).
• Enlevez le chapeau d'air (3).
• Enlevez la Molette sélection forme du jet (4).
• Le fait de pousser la gachette en avant facile le démontage de la buse (5).
• Utilisez la clé à buse-pointeau cote A (1) pour retarder la buse (5).
• Insérez la clé à buse-pointeau côte B (1) à l'intérieur du conduit du pistolet et dévissez le pointeau dans le sens inverse des aiguilles d'une montre, puis tirez sur le pointeau pour le déloger.
• Nettoyez tous ces éléments à l'aide d'une Brosse.
• Nettoyez les traces de peinture à l'intérieur du pistolet.
  Bien sécher les pieces avant réassemblage.
• Remontez le pistolet en suivant l'ordre inverse.
  Assurez-vous que l'anneau de serrage du chapeau d'air soit correctement visée et la buse bien en place de façon à ce que le pointeau ferme bien l'orifice de la buse. NB : Assurez-vous néanmoins, que la molette sélection forme du jet puisse se bouger facilement. Au besoin, desserrez légèrement l'anneau de serrage du chapeau d'air (2).
• NE JETEZ JAMAIS VOS RESTES DE PEINTURE OU DE SOLTANT DANS LES EGOUTS OU DANS LA NATURE. UTILISEZ TOUJOURS VOTRE DECHETERIE LOCALE.
• le moteur en lui-même ne requiertaucun maintenance spécifique mise àpart la verification du filtre (il peut être retire et lavé).Le filtre se situe sur la face avant de la turbine.

Important: Chaque taille de pointeau correspond à une taille de buse. N'essayez pas de monter un pointeau de 2.0 mm avec une buse de 3.0 mm par exemple.

POUR LA RÉSOLUTION DES PROBLEMES MERCI DE VOUS REFÈREZ AU MANUEL D'INSTRUCTION.

RESOLUTION DE PROBLEMES

PROBLEMÉ	CAUSE	ACTION REQUISE
Il y a des gouttes ou coulures de peinture sur le support	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop élevé	Réduire ledebit en ajustant la molette de réglage du débit (9)
	Mouvement trop lent	Accéléer la vitesse d'application
	Pistolet tenu trop pres du support à peindre	Augmenter la distance avec le support à peindre
Application de peinture trop fine ou irrégulière	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop faible	Augmentez le débit en ajustant la molette de réglage du débit (9) et vérifie que la molette de réglage de débit d'air du tuyau soit ouverte au maximum.
	Mouvement trop rapide	Réduire la vitesse d'application
	Pistolet obstrué	Nettoyez le pistolet
	Pistolet trop tenu trop éloigné	Rapprochez le pistolet
Pas de projection de peinture	Peinture trop épaisse	Ajouter du diluant
	Buse obstruée	Nettoyer la buse (5)
	Tube d'alimentation coudé obstrué	Bien nettoyer l'intérieur du tube coudé (11)
	Tuyau d'air endommagé	Remplacer le tuyau d'air (13)
	Reservoir Presque vide	Remplir le réservoir (12)
	Pistolet incliné	Verifier que le tube d'alimentation coudé (11) soit orienté dans le sens de la gravité
	Prise d'air obstruée	Verifier l'état du filtre et que le moteur soit pose sur une surface rigide (14)
	Manque de pression d'air	Vérifie que la molette de réglage de débit d'air du tuyau soit ouverte au maximum
	Débit d'air faible ou inéxistant	Verifie que l'iris de contrôle du débit située sur le tuyau soit ou verte au maximum
Surpéaisseur de peinture	Vous faîtes trop de mouvements du poignet	C'est le bras qui doit bouger
Application	Soit trop, soit pas assez de peinture	Ajuster la molette de réglage du débit (9)

VEUILLEZ NOTER: Nous avons fait tout notre possible pour nous assurer que ce pistolet pulevrisateur fonctionnera longtemps et sans problèmes, dans le cadre d'une utilisation conforme à ces instructions. Nous déclinons toute responsabilité en cas de dommages dus à une utilisation de substances, peintures ou liquides inadaptés ou mauvais, non dilués correctement ou ne convenant pas aux surfaces sur lesquelles ils sont appliqués, en cas de danger pour la santé suite au manque d'aération lors de travaux dans un espace confiné, ou en cas de panne du matériel suite à un mauvais nettoyage des pieces après utilisation. En cas de doute, faites toujours un test préalable sur une petite zone non visible. Lisez toujours les instructions du fabricant avant utilisation. Notre garantie et la déclaration ci-dessus n' affectent pas vos droits statutaires.

Cette station est un apparéil électrique de classe 2 ce qui veut dire protégé par une double isolation qui vous dispense de tout raccordement à la terre. Si le cordon d'alimentation de votre station venait à être endommagé, il doit être remplace par EARLEX Ltd ou par un agent accréité par EARLEX.

Si you devez utiliser une rallonge electrique, celle-ci doit supporter au minimum 6 ampere et doit être complètement déroulée. N'utilisez pas une rallonge ne supportant pas 6 ampere car cette occasionnerait une usure prématurée du moteur ce qui n'est pas couvert par la garantie.

Si la prise est coupée du cordon d'alimentation, elle doit être mise au rebut en toute sécurité. N'insérez JAMAIS, et ce en aucun cas, une prise coupée du cordon d'alimentation dans une prise secteur.

INFORMATIONS ENVIRONNEMENTALES WEEE.

Merci de ne pas jeter vos outils électriques avec vos ordures menagères. Il est de votre responsabilité de vous débarrasser de ce genre d'outils dans les points de collectes et de recyclages prévus à cet effet dans notre région.

Declaration de conformité CE

Nous déclarons que la station HV6900 se conforme aux normes: LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Déposition de Design et de Brevet:

Brevet Pistol Pistolet: Design déposé

GB 0903275.6 ECD 001096218-0001

CN 200930004457.X

Ce produit est garanti pour une période de 24 mois contre les défauts de fabrication ou de matériaux. Il n'est pas garanti pour une utilisation industrielle ou pour la location. Cette garantie n'affecte pas vos droits statutaires. Pour de plus amples informations, ou pour tout conseil d'utilisation, contactez notre assistance téléphonique de 9h à 12h et de 14h à 17h du lundi au vendredi (sauf jours fériés), ou visitez notre site Web www.earlex.fr.

N'hésitez pas à nous rejoindre sur notre site web pour de plus amples informations, vidés, trucs et astuces. www.earlex.fr

Earlex Sarl.

Earlex Sarl, Tel: [phone]
