HV2900 - Pistolet à peinture EARLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet à peinture HVLP avec turbine intégrée
Marque	EARLEX
Modèle	HV2900
Puissance	500 Watts
Tension d'alimentation	230 V ~ 50 Hz
Capacité du réservoir	1 litre
Longueur du tuyau d'air	4 mètres
Pression dynamique d'air	0,14 bar
Niveau de pression sonore	70 dB(A)
Viscosité maximale	160 DIN/s
Taille de buse	2 mm (incluse)
Formes de jet disponibles	Horizontal, Vertical, Rond
Classe de protection électrique	Classe II (double isolation)
Poids approximatif	5,2 kg (station complète)
Dimensions approximatives (L x l x h)	35 x 25 x 25 cm
Entretien	Nettoyage après chaque utilisation, lubrification du pointeau, vérification du filtre
Nettoyage	Rincer à l'eau pour peintures à base d'eau, au diluant pour solvants
Pièces détachées disponibles	Buse, pointeau, chapeau d'air, molette, joints, tuyau, filtre
Garantie	24 mois contre défauts de fabrication
Normes CE	LVD 2006/95/EC, EMC 2004/108/EC, EN60335-1, EN55014-1 etc.

FOIRE AUX QUESTIONS - HV2900 EARLEX

Quels types de peinture puis-je utiliser avec le pistolet HV2900 ?

Le pistolet peut pulvériser une large gamme de peintures, à condition qu'elles puissent être diluées. Utilisez des peintures à base d'eau ou de solvant dont le point d'éclair est adapté à la pulvérisation. Vérifiez toujours les instructions du fabricant de peinture. Les peintures épaisses (murales extérieures, sous-couches) peuvent nécessiter une dilution jusqu'à 25 %.

Comment régler la forme du jet ?

Tournez la molette de sélection de forme du jet (pièce 4) pour choisir entre jet horizontal, vertical ou rond. La largeur du jet varie selon la position. Consultez la Fig. 5 du manuel.

Pourquoi y a-t-il des gouttes ou des coulures sur la surface peinte ?

Causes possibles : peinture trop diluée (ajoutez de la peinture non diluée), débit trop élevé (réduisez avec la molette de contrôle du débit), mouvement trop lent (accélérez), ou pistolet tenu trop près (distance recommandée : 25-30 cm). Consultez le tableau de résolution des problèmes.

Comment nettoyer le pistolet après utilisation ?

Videz le réservoir, versez de l'eau (peinture à base d'eau) ou du diluant (peinture solvant) et pulvérisez pour purger. Démontez la buse (clé fournie), le pointeau, le chapeau d'air et la molette. Nettoyez chaque pièce avec une brosse, séchez et lubrifiez le pointeau avant remontage.

Quelle est la distance idéale entre le pistolet et la surface ?

Maintenez une distance constante de 25 à 30 cm (10 à 12 pouces) entre la buse et la surface. Bougez le bras, pas le poignet, pour une application uniforme.

Comment diluer la peinture correctement ?

Commencez sans dilution. Si l'application est mauvaise, ajoutez du diluant par paliers de 5 % jusqu'à obtention du résultat. Pour les peintures épaisses, une dilution de 20 à 25 % peut être nécessaire. Utilisez de l'eau pour les produits à base d'eau et un diluant synthétique pour les solvants.

Quelles mesures de sécurité dois-je respecter ?

Ne dirigez jamais le pistolet vers une personne ou un animal. Assurez une ventilation suffisante, portez un masque, des gants, des lunettes et une combinaison. Ne fumez pas et évitez les flammes. Débranchez l'alimentation avant remplissage ou nettoyage. Lisez les consignes de sécurité du fabricant de peinture.

Que signifie HVLP ?

HVLP signifie High Volume Low Pressure (haut volume d'air, basse pression). Cette technologie produit un grand volume d'air à faible pression, ce qui permet une application efficace de la peinture avec moins de brouillard et un séchage plus rapide grâce à l'air légèrement chauffé.

Comment entreposer le pistolet après usage ?

Nettoyez soigneusement l'ensemble, lubrifiez le pointeau et rangez-le dans un endroit sec. Si vous faites une pause de quelques heures, placez le pistolet dans un sac plastique pour éviter le séchage de la peinture dans les conduits.

Que faire si aucune peinture ne sort ?

Vérifiez la viscosité de la peinture (trop épaisse ? ajoutez du diluant). Nettoyez la buse obstruée, le tube d'alimentation coudé et le filtre. Assurez-vous que le réservoir n'est pas vide et que le tube d'alimentation est orienté dans le sens de la gravité. Vérifiez l'état du tuyau d'air et que le moteur est sur une surface rigide.

MODE D'EMPLOI HV2900 EARLEX

Merci de conserver ce manuel pour toute consultation future.

MERCI DE VOUS REFEREZ AU MANUEL D'INSTRUCTION DU RESERVOIR DORSAL POUR LA HV3900 ET HV5900

Fig.1

Fig. 2 HV3500 Fig. 3

HV2900/3900/5900

Fig.4

Expert Control Technology

VERTICAL

HORIZONTAL

ROUND

Fig.5

Fia.7

Fig.8

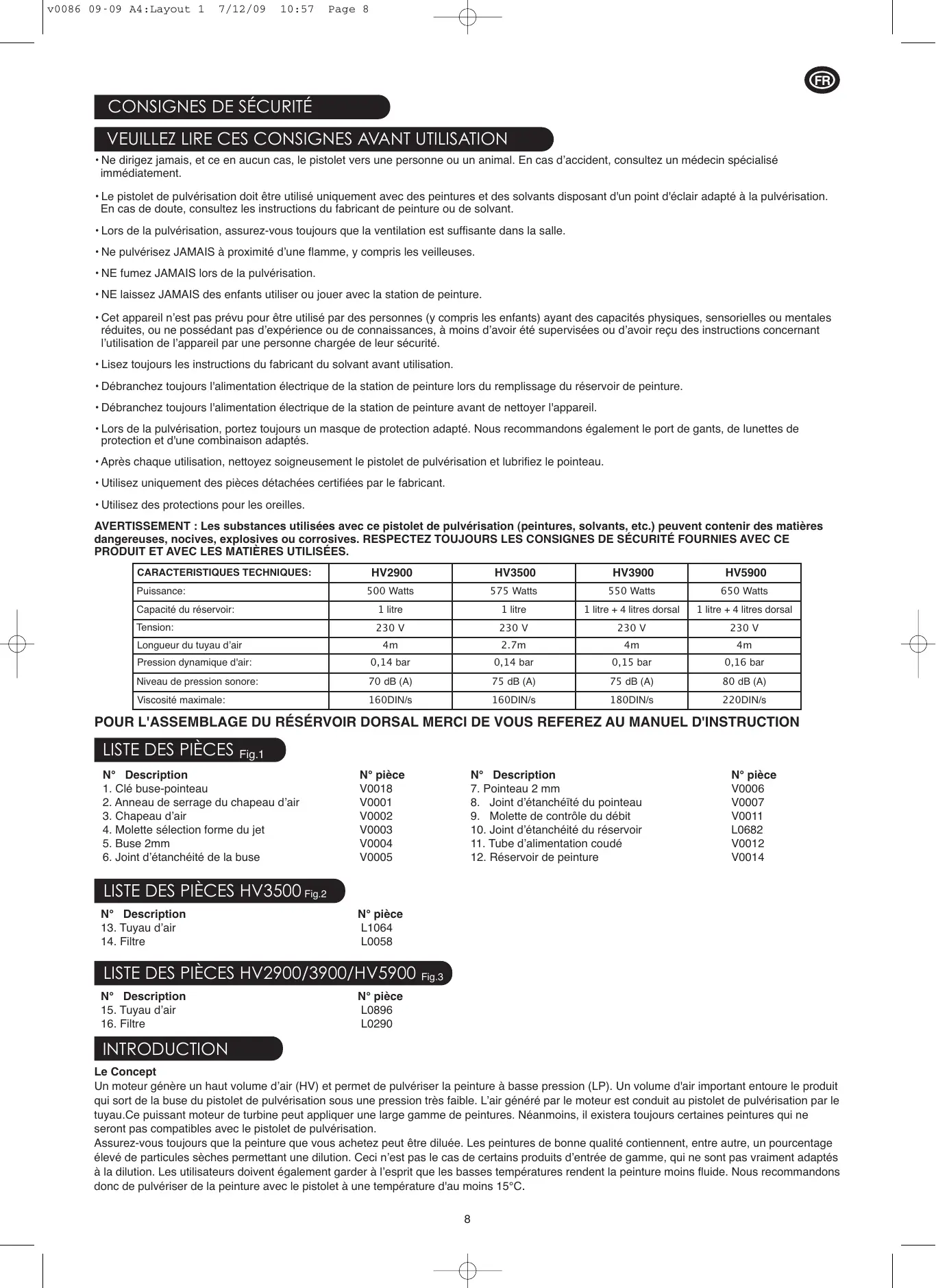

Veuillez LIRE ces consignes avant utilisation

• Ne dirigez jamais, et ce en aucun cas, le pistolet vers une personne ou un animal. En cas d'accident, consultez un médecin spécialisé immédiatement. Le pistolet de pulvérisation doit être utilisé uniquement avec des peintures et des solvants disposant d'un point d'éclair adaptable à la pulvérisation. En cas de doute, consultez les instructions du fabricant de peinture ou de solvant. Lors de la pulvérisation, assurez-vous toujours que la ventilation est suffisante dans la salle.
• Ne pulvérisez JAMAIS à proximité d'une flamme, y compris les veilleuses.
• NE fumez JAMAIS lors de la pulvérisation.
• NE laissez JAMAIS des enfants utiliser ou jouer avec la station de peinture.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant pas d'expérience ou de connaissances, à moins d'avoir été supervisées ou d'avoir reçu des instructions concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Lisez toujours les instructions du fabricant du solvant avant utilisation.
• Débranche toujours l'alimentation électrique de la station de peinture lors du remplissage du réservoir de peinture.
• Débranche toujours l'alimentation électrique de la station de peinture avant de nettoyer l'appareil. Lors de la pulvérisation, portez always un masque de protection adapté. Nous recommendons egalement le port de gants, de lunettes de protection et d'une combinaison adaptés.
• Après chaque utilisation, nettoyez soigneusement le pistolet de pulvérisation et lubrifiez le pointeau.
• Utilisez uniquement des pièces détachées certifiées par le fabricant.
• Utilisez des protections pour les oreilles.

AVERTISSEMENT : Les substances utilisées avec ce pistolot de pulvérisation (peintures, solvants, etc.) peuvent contenir des matières dangereuses, nocives, explosives ou corrosives. RESPECTEZ TOUJOURS LES CONSIGNES DE SÉCURITÉ FOURNIES AVEC CE PRODUIT ET AVEC LES MATIÈRES UTILISÉES.

CHARACTERISTIQUES TECHNIQUES:	HV2900	HV3500	HV3900	HV5900
Puisance:	500 Watts	575 Watts	550 Watts	650 Watts
Capacité du réservoir:	1 litre	1 litre	1 litre + 4 litres dorsal	1 litre + 4 litres dorsal
Tension:	230 V	230 V	230 V	230 V
Longueur du tuyau d'air	4m	2.7m	4m	4m
Pression dynamique d'air:	0,14 bar	0,14 bar	0,15 bar	0,16 bar
Niveau de pression sonore:	70 dB (A)	75 dB (A)	75 dB (A)	80 dB (A)
Viscosité maximale:	160DIN/s	160DIN/s	180DIN/s	220DIN/s

POUR L'ASSEMBLAGE DU RÉSERVOIR DORSAL MERCI DE VOUS RÉFÉREZ AU MANUEL D'INSTRUCTION

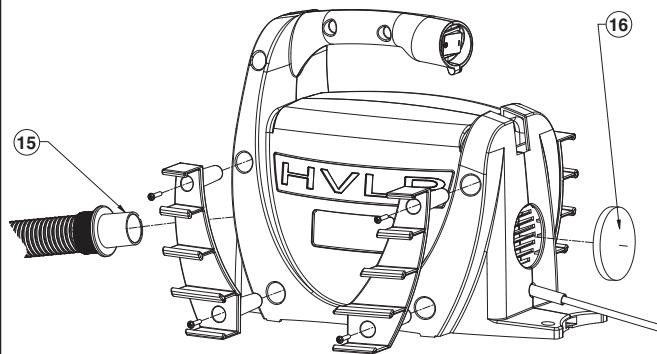

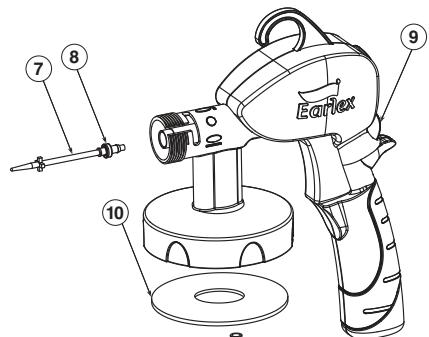

LIST Des PIECES FIG.1

1. Clé buse-pointeau
2. Anneau de serrage du chapeau d'air
3. Chapeau d'air
4. Molette sélection forme du jet
5. Buse 2mm
6. Joint d'étanchéité de la buse

V0018 V0001 V0002 V0003 V0004 V0005

1. Pointeau 2 mm
2. Joint d'étanchéité du pointeau
3. Molette de contrôle du débit
4. Joint d'étanchéité du réservoir
5. Tube d'alimentation coudé
6. Réservoir de peinture

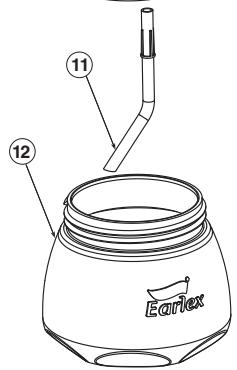

V0006 V0007 V0011 L0682 V0012 V0014

LIST Des PIECES HV3500 FIG.2

1. Tuyau d'air
2. Filtre

L1064 L0058

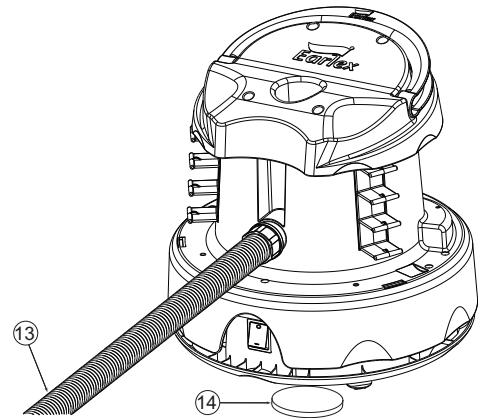

LIST Des PIECES HV2900/3900/HV5900 FIG.3

1. Tuyau d'air
2. Filtre

L0896 L0290

Le concept

Un moteur génère un haut volume d'air (HV) et permet de pulvériser la peinture à basse pression (LP). Un volume d'air important entoure le produit qui sort de la buse du pistolet de pulvérisation sous une pression très faible. L'air généré par le moteur est conduit au pistolet de pulvérisation par le tuyau. Ce puissant moteur de turbine peut appliquer une large gamme de peintures. Néanmoins, il existera toujours certaines peintures qui ne seront pas compatibles avec le pistolet de pulvérisation.

Assurez-vous toujours que la peinture que vous achetez peut être diluée. Les peintures de bonne qualité contiennent, entre autres, un pourcentage élevé de particules sèches permettant une dilution. Ceci n'est pas le cas de certains produits d'entrée de gamme, qui ne sont pas vraiment adaptés à la dilution. Les utilisateurs doivent également garder à l'esprit que les basses températures rendent la peinture moins fluide. Nous recommandons donc de pulvériser de la peinture avec le pistonlet à une température d'au moins 15°C.

• Protégez bien les zones ne devant pas être peintes à l'aide d'une bâche en plastique et d'adhésif de masquage (disponible chez Earlex).
• Portez un masque adapté (et veillez à ce que la ventilation soit suffisante dans la pièce si vous travaillez à l'intérieur).
• Nettoyez la surface à peindre. Celle-ci doit être non seulement propre mais sèche et lisse.
• Entrenez-vous au préalable sur de vieilles planches de bois pour vous assurer de la bonne prise en main du pistolet.
• Nous recommandons de porter des vêtements de protection.
• Il est important de mélanger préalablement sa peinture à l'aide d'un mélangeur pour améliorer son homogénéité. Assurez-vous que la peinture ne compte pas de particules solides.
• De nombreux produits peuvent être pulvérisés sans être dilués. Toutefois, si l'application n'est pas bonne, diluez le produit progressivement, par paliers de 5%. La plupart des peintures peuvent être pulvérisées en étant diluées légèrement, par exemple à 5% ou 10%.
• Certaines peintures épaissies comme les peintures murales d'extérieur et certaines sous-couches devront être diluées à 20 % ou 25 %.
• Utilisez de l'eau pour diluer les produits à base d'eau.
• Utilisez un diluant synthétique pour diluer les peintures à base de solvant.
• Certains fabricants indiqueront sur le pot si un diluant spécifique doit être utilisé.

Votre station est un outil puissant et polyvalent compatible avec plusieurs ensembles buses pointeaux:

• Les ensembles buses, pointeaux de petites tailles, sont les plus souvent utilisés pour les produits "fluides" (lazures, vernis,...)
• Les ensembles buses, pointeaux de grandes tailles (qui se montent facilement grâce à la clef à buse) sont les plus souvent utilisés pour les produits "épais" (monocouches, peintures de façon...)

D'autres ensembles buses et pointaux sont également disponibles pour des utilisations plus spécifiques.

POUR L'ASSEMBLAGE DU RÉSERVOIR DORSAL MERCI DE VOUS RÉFÉREZ AU MANUEL D'INSTRUCTION

Montage

• Remplissez le réservoir (12) avec la peinture ou le produit à appliquer. Mélangez bien et vérifiez l'absence de particules solides. Assurez-vous que le tube d'alimentation courbé de peinture (11) soit fermement emboîté sous la base du pistolet.
• Bien visser le réservoir (12) à la base du pistolet.

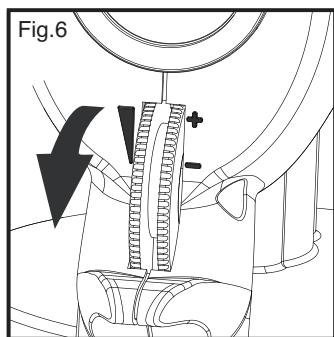

• Commencez avec la molette de réglage au minimum (Fig. 6).
• Déroulez le tuyau d'air et emboitez-le à l'arrière du pistolet ainsi que sur la turbine.
• Déroulez le cordon d'alimentation et raccordez-le au secteur.
• Mettez la station en marche. Ceci déclenchera immédiatement la production d'air, ce qui est NORMAL. Cependant, aucune projection de peinture n'aura lieu avant d'avoir appuyé sur la gâchette du pistolet. Très important: Nous recommandons de laisser tourner le moteur 1 à 2 minutes avant d'appliquer la peinture pour une meilleure fluidité.

N'oubliez pas que c'est en ouvrant la molette de contrôle du début que vous ajustez la quantité de peinture pulvérisée.

POUR L'ASSEMBLAGE DU RÉSERVOR DORSAL MERCI DE VOUS RÉFÉREZ AU MANUEL D'INSTRUCTION

3 formes de jet
Horizontal et vertical avec des tailles pouvant varierVertical et horizontal sont les plus couramment utilisés	Jet rondJet rond pour les travaux de précision

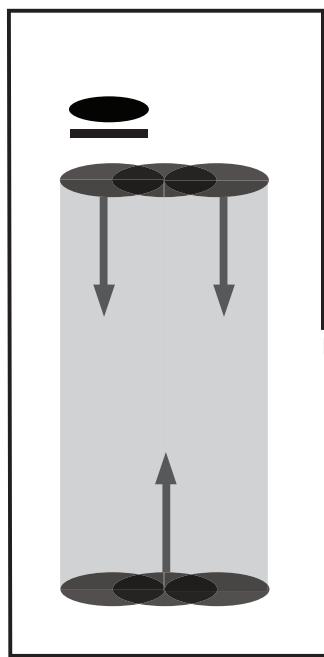

La technique la plus couramment utilisée pour peindre un mur est la technique dite des 'passes croisées'. C'est-à-dire en appliquant le produit par une succession de bandes horizontales, sur lesquelles, on appliquera une succession de bandes verticales (Fig. 5).

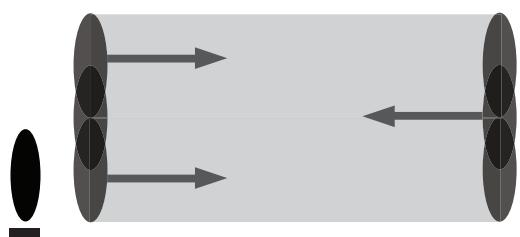

1) Pour faire une passe horizontale, ajustez la Molette selection forme du jet dans la position verticale, appuyez sur la gachette et bougez votre bras vers la droite. 2) Relâchez brievement la gâchette en fin de passe afin d'éviter tout risque de surcharge, puis appliquez le produit dans la direction opposée juste dessous la première passe. 3) Ensuite, pour faire une passe verticale, ajustez la molette selection forme du jet dans la position horizontale, appuyez sur la gachette et bougez votre bras de bas en haut en croisant par-dessus les passes horizontales que vous venez de faire.

En fonction du positionnement de la molette sélection de forme du jet (4) vous pouvez obtenir des jets horizontaux ou verticaux de différentes largeurs (Fig.5).

A SAVOIR: Afin d'obtenir le meilleur résultat, tenez votre pistolet bien droit et à distance constante du support à peindre, généralement entre 25 et 30 cm (10"-12") (Fig.7/8). C'est plus le bras que le poignet qui doit bouger (Fig.7/8) afin d'obtenir une application uniforme.

A SAVOIR: La technique HVLP produit un air légèrement chauffé, ce qui permet à la peinture de sécher plus vite pour un meilleur rendu de surface.

A SAVOIR: Dans le cas des plafonds et sols, assurez-vous que le tube d'alimentation de peinture coudé soit orienté de façon cohérente par rapport à la gravité.

Pistolet a peinture

POUR LE NETTOYAGE DU RÉSERVOIR DORSAL, MERCI DE VOUS RÉFÉREZ AU MANUEL D'INSTRUCTION.

Produit utilisé	Nettoyage
Produit à base d'eau	Le nettoyage s'effectura avec de l'eau
Produit à base de solvant	Le nettoyage s'effectura avec un diluant approprié

A SAVOIR: Avant d'enlever ou de remonter l'ensemble buse-pointeau, assurez-vous que l'intérieur du pistolet a été bien purgé avec de l'eau ou du diluant approprié de façon à ce que le conduit intérieur soit propre.

A SAVOIR: Le nettoyage ne prendra pas plus de 5 min si effectué immédiatement. Si l'opérateur fait une pause de quelques heures seulement, on peut se contenter de placer le pistolet dans un sac plastique afin d'empêcher la peinture de sécher.

• Dévissez le réservoir (12).
• Versez l’éventuel reste de peinture dans son pot afin de pouvoir l’utiliser une prochaine fois. Appuyez sur la gachette afin de libérer l’excédent de peinture du tube d’alimentation coude (11).
• Versez une quantité d'eau ou de diluant selon le cas dans le réservoir, puis faites fonctionner le pistolet à nouveau afin de purger l'ensemble jusqu'à l'élimination de toute trace de peinture.
• Nettoyez toutes les traces de peinture sur l'extérieur du pistolet.
• Nettoyez et séchez le joint d'étanchéité du réservoir (10).

• Dévissez l'anneau de serrage du chapeau d'air (2).
• Enlevez le chapeau d'air (3).
• Enlevez la molette sélection forme du jet (4).
• Le fait de pousser la gâchette en avant facilite le démontage de la buse (5).
• Utilisez la clé à buse-pointeau côte A (1) pour démonter la buse (5).
• Insérez la clé à buse-pointe côte B (1) à l'intérieur du conduit du pistolet et dévissez le pointeau dans le sens inverse des aiguilles d'une montre, puis tirez sur le pointeau pour le déloger.
• Nettoyez tous ces éléments à l'aide d'une brosse.
• Nettoyez les traces de peinture à l'intérieur du pistolet.
• Bien sécher les pièces avant réassemblage.
• Remontez le pistolet en suivant l'ordre inverse. Assurez-vous que l'anneau de serrage du chapeau d'air soit correctement visé et la buse bien en place de façon à ce que le pointeau ferme bien l'orifice de la buse. NB : Assurez-vous néanmoins que la molette sélection forme du jet puisse se bouger facilement. Au besoin, desserrez légèrement l'anneau de serrage du chapeau d'air (2).
• NE JETEZ JAMAIS VOS RESTES DE PEINTURE OU DE SOLTANT DANS LES EGOUTS OU DANS LA NATURE. UTILISEZ TOUJOURS VOTRE DECHETERIE LOCALE. Le moteur ne requiert pas d'entretien particulier si ce n'est que de vérifier que le filtre n'est pas encrassé (le cas échéant, il peut être enlevé et nettoyer). Le filtre se troue à la base de la turbine.

Important: Chaque taille de pointeau correspond à une taille de buse. N'essayez pas de monter un pointeau de 2.0 mm avec une buse de 3.0 mm par exemple.

POUR LE NETTOYAGE DU RÉSÉRVOIR DORSAL, MERCI DE VOUS RÉFÉREZ AU MANUEL D'INSTRUCTION.

RESOLUTION DE PROBLEMES

PROBLEMÉ	CAUSE	ACTION REQUISE
Il y a des gouttes ou coulures de peinture sur le support	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop élevé	Réduire ledebit en ajustant la molette de réglage du débit (9)
	Mouvement trop lent	Accéléer la vitesse d'application
	Pistolet tenu trop pres du support à peindre	Augmenter la distance avec le support à peindre
Application de peinture trop fine ou irrégulière	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop faible	Augmentez le débit en ajustant la molette de réglage du débit (9)
	Mouvement trop rapide	Réduire la vitesse d'application
	Pistolet obstrué	Nettoyez le pistolet
	Pistolet trop tenu trop éloigné	Rapprochez le pistolet
Pas de projection de peinture	Peinture trop épaisse	Ajouter du diluant
	Buse obstruée	Nettoyer la buse (5)
	Tube d'alimentation coudé obstrué	Bien nettoyer l'intérieur du tube coudé (11)
	Tuyau d'air endommagé	Remplacer le tuyau d'air (13)
	Reservoir Presque vide	Remplir le réservoir (12)
	Pistolet incliné	Verifier que le tube d'alimentation coudé (11) soit orienté dans le sens de la gravité
	Prise d'air obstruée	Verifier l'état du filtré et que le moteur soit pose sur une surface rigide (14 & 16)
Surépaissur de peinture	Vous faîtes trop de mouvements du poignet	C'est le bras qui doit bouger
Application	Soit trop, soit pas assez de peinture	Ajuster la molette de réglage du débit (9)

VEUILLEZ NOTER: Nous avons fait tout notre possible pour nous assurer que ce pistolet pulvérisateur fonctionnera longtemps et sans problèmes, dans le cadre d'une utilisation conforme à ces instructions. Nous déclinons toute responsabilité en cas de dommages dus à une utilisation de substances, peintures ou liquides inadaptés ou mauvais, non dilués correctement ou ne convenant pas aux surfaces sur lesquelles ils sont appliqués, en cas de danger pour la santé suite au manque d'aération lors de travaux dans un espace confiné, ou en cas de panne du matériel suite à un mauvais nettoyage des pièces après utilisation. En cas de doute, faites toujours un test préalable sur une petite zone non visible. Lisez toujours les instructions du fabricant avant utilisation. Notre garantie et la déclaration ci-dessus n'affectent pas vos droits statutaires.

Cette station est un appareil électrique de classe 2, ce qui veut dire protégé par une double isolation qui vous dispense de tout raccordement à la terre. Si le cordon d'alimentation de cette station venait à être endommagé, il doit être remplaçé par EARLEX Ltd ou par un agent accrédité par EARLEX.

Si vous devez utiliser une rallonge électrique, celle-ci doit supporter au minimum 6 ampères et doit être complètement déroulée. N'utilisez pas une rallonge ne supportant pas 6 ampères car cela occasionnerait une usure prématurée du moteur ce qui n'est pas couvert par la garantie.

Si la prise est coupée du cordon d'alimentation, elle doit être mise au rebut en toute sécurité. N'insérez JAMAIS, et ce en aucun cas, une prise coupée du cordon d'alimentation dans une prise secteur.

Informations environnementales WEEE.

Merci de ne pas jeter vos outils électriques avec vos ordures ménagères. Il est de votre responsabilité de vous débarrasser de ce genre d'outils dans les points de collecte et de recyclage prévus à cet effet dans notre région.

Déclaration de conformité CE

Nous déclarons que la station HV2900/3500/3900/5900 se conforme aux normes : LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Déposition de design et de brevet:

Brevet Pistol GB 0903275.6

HV3500 Turbine HVLP Déposé

ECD 001096242-0001

CN 200930004458.4

US 29/314,080

EARLEX LTD. NE SAURAIT ETRE RESPONSABLE EN CAS D'UTILISATION DE CE PRODUIT POUR DES TRAVAUX AUTRES QUE CEUX DÉCRITS DANS LE PRESENT MANUEL.

Garantie et assistance téléphonique

Ce produit est garanti pour une période de 24 mois contre les défauts de fabrication ou de matériaux. Il n'est pas garanti pour une utilisation industrielle ou pour la location. Cette garantie n'affecte pas vos droits statutaires. Pour de plus amples informations, ou pour tout conseil d'utilisation, contactez notre assistance téléphonique de 9h à 12h et de 14h à 17h du lundi au vendredi (sauf jours fériés), ou visitez notre site Web www. earlex. fr.

N'hésitez pas à nous rejoindre sur notre site web pour de plus amples informations, vidés, trucs et astuces. www.earlex.fr

Earlex Sarl.

Earlex Sarl, Tel: [phone]
