Type de produit	Pistolet à peinture HVLP
Marque	EARLEX
Modèle	HV3900
Puissance	550 W
Capacité du réservoir	1 litre
Tension d'alimentation	230 V
Longueur du tuyau d'air	4 m
Pression dynamique d'air	0,14 bar
Niveau de pression sonore	85 dB(A)
Viscosité maximale	180 DIN/s
Diamètre de buse d'origine	2 mm
Ensemble buse-pointeau supplémentaire	Inclus (buse et pointeau plus larges)
Formes de jet	Horizontal, vertical, rond
Type de moteur	Turbine HVLP
Classe électrique	Double isolation (classe II)
Garantie	24 mois
Poids (estimé)	Environ 3 kg
Dimensions (estimé)	Environ 35 x 25 x 30 cm
Nettoyage	À l'eau pour produits aqueux, au diluant pour solvants
Sécurité	Ne pas diriger vers personnes, utiliser masque et protection auditive

FOIRE AUX QUESTIONS - HV3900 EARLEX

Comment nettoyer le pistolet après utilisation ?

Videz le réservoir, puis versez de l'eau (pour peinture à base d'eau) ou du diluant (pour peinture à base de solvant) dans le réservoir. Actionnez le pistolet pour purger l'ensemble jusqu'à élimination de toute trace de peinture. Démontez ensuite la buse, le pointeau, le chapeau d'air et la molette de forme de jet, nettoyez chaque pièce avec une brosse, séchez-les et remontez. Lubrifiez le pointeau après nettoyage.

Que faire si le pistolet ne projette pas de peinture ?

Vérifiez que la peinture n'est pas trop épaisse (diluez si nécessaire), que la buse n'est pas obstruée (nettoyez-la), que le tube d'alimentation coudé n'est pas bouché, que le tuyau d'air n'est pas endommagé, que le réservoir n'est pas vide, et que le tube d'alimentation est orienté dans le sens de la gravité. Vérifiez aussi que le filtre d'admission d'air n'est pas encrassé.

Quelle est la bonne distance pour pulvériser ?

La distance idéale entre le pistolet et la surface à peindre est de 25 à 30 cm (10 à 12 pouces). Tenez le pistolet bien droit et déplacez tout le bras, pas seulement le poignet, pour une application uniforme.

Comment régler le débit de peinture ?

Utilisez la molette de contrôle du débit (9) située sur le pistolet. Tournez-la pour augmenter ou réduire la quantité de peinture pulvérisée. Commencez toujours avec le débit au minimum, puis ajustez selon le résultat souhaité.

Puis-je utiliser n'importe quelle peinture avec ce pistolet ?

Le pistolet HVLP peut pulvériser une large gamme de peintures, mais certaines peintures d'entrée de gamme ne sont pas adaptées à la dilution. Assurez-vous que la peinture peut être diluée et que sa viscosité ne dépasse pas 180 DIN/s. Les peintures épaisses (sous-couches, façades) peuvent nécessiter une dilution jusqu'à 20-25%.

Comment changer la buse et le pointeau ?

Utilisez la clé buse-pointeau fournie. Pour la buse : utilisez le côté A de la clé pour la dévisser. Pour le pointeau : insérez le côté B de la clé dans le conduit du pistolet et dévissez dans le sens inverse des aiguilles d'une montre, puis tirez pour le retirer. Assurez-vous que la taille du pointeau correspond à celle de la buse (ex : 2 mm avec 2 mm). Remontez en ordre inverse.

Que faire si la peinture coule ou fait des gouttes ?

Cela peut être dû à une peinture trop diluée (ajoutez de la peinture non diluée), un débit trop élevé (réduisez le débit), un mouvement trop lent (accélérez), ou un pistolet trop près de la surface (augmentez la distance). Ajustez ces paramètres pour obtenir un résultat uniforme.

Comment obtenir une application uniforme ?

Utilisez la technique des passes croisées : appliquez d'abord des bandes horizontales, puis des bandes verticales par-dessus. Ajustez la forme du jet (horizontal, vertical, rond) selon la surface. Gardez une distance constante de 25-30 cm et déplacez le bras à vitesse régulière.

Quelles précautions de sécurité sont essentielles ?

Ne dirigez jamais le pistolet vers une personne ou un animal. Portez un masque adapté, des gants, des lunettes de protection et une protection auditive. Assurez une ventilation suffisante. Ne pulvérisez pas près d'une flamme ou d'une veilleuse. Débranchez l'alimentation avant remplissage ou nettoyage.

Comment entretenir le filtre de la turbine ?

Le filtre se trouve à la base de la turbine. Vérifiez régulièrement s'il est encrassé. Si nécessaire, retirez-le et nettoyez-le. Un filtre obstrué peut réduire la performance de pulvérisation. Le moteur ne nécessite pas d'autre entretien particulier.

MODE D'EMPLOI HV3900 EARLEX

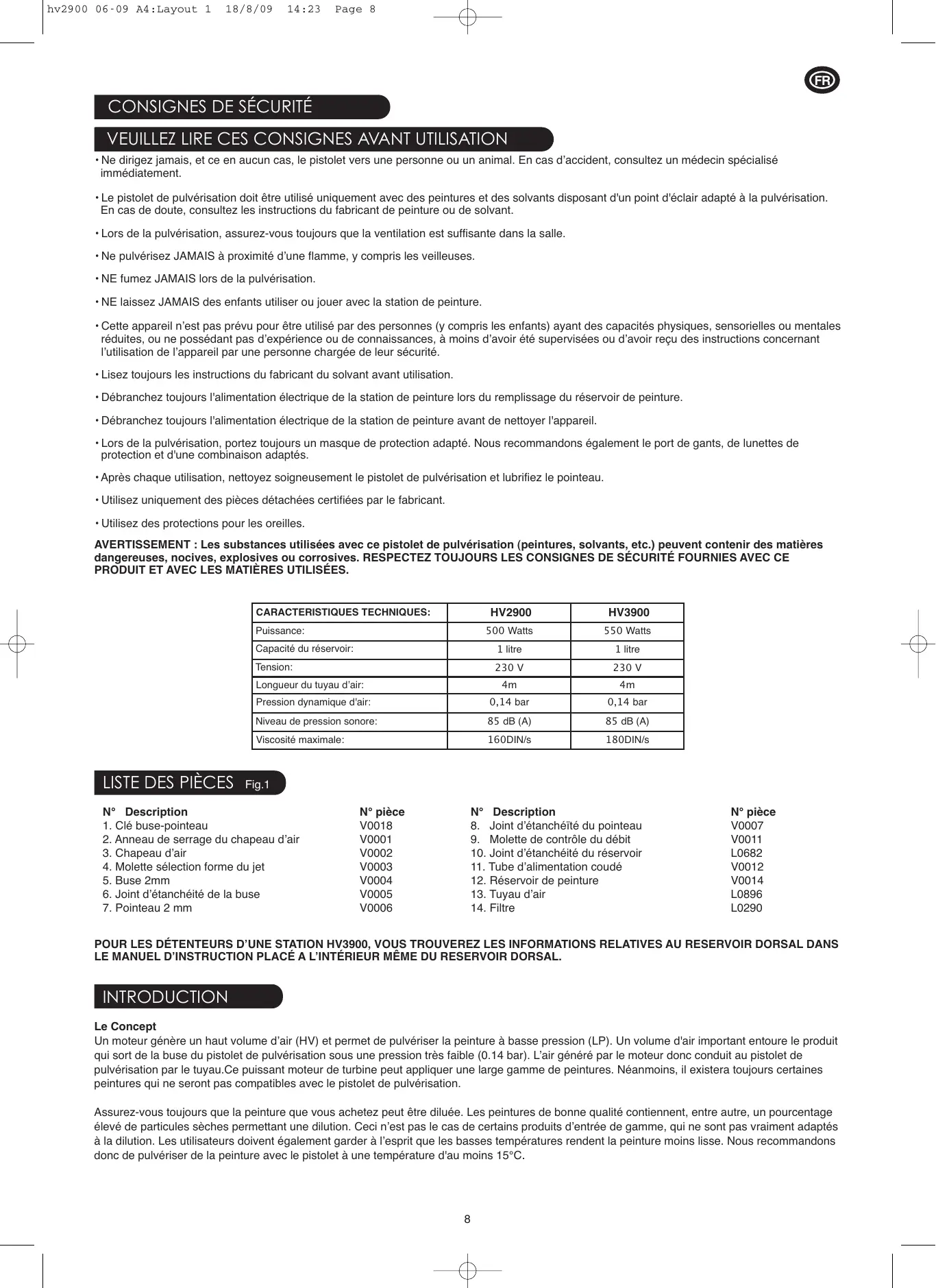

Merci d'avoir acheté cette station de peinture EARLEX. AVANT UTILISATION MERCI DE BIEN LIRE CE MANUEL AINSI QUE LES CONSIGNES DE SÉCURITÉ. Merci de conserver ce manuel pour toute consultation future.

• Ne dirigez jamais, et ce en aucun cas, le pistolet vers une personne ou un animal. En cas d'accident, consultez un médecin spécialisé immédiatement. Le pistolet de pulvérisation doit être utilisé uniquement avec des peintures et des solvants disposant d'un point d'éclair adapté à la pulvérisation. En cas de doute, consultez les instructions du fabricant de peinture ou de solvant. Lors de la pulvérisation, assurez-vous toujours que la ventilation est suffisante dans la salle.
• Ne pulvérisez JAMAIS à proximité d'une flamme, y compris les veilleuses.
• NE fumez JAMAIS lors de la pulvérisation.
• NE laissez JAMAIS des enfants utiliser ou jouer avec la station de peinture.
• Ce appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant pas d'expérience ou de connaissances, à moins d'avoir été supervisées ou d'avoir reçu des instructions concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Lisez toujours les instructions du fabricant du solvant avant utilisation.
• Débranche toujours l'alimentation électrique de la station de peinture lors du remplissage du réservoir de peinture.
• Débranche toujours l'alimentation électrique de la station de peinture avant de nettoyer l'appareil. Lors de la pulvérisation, portez always un masque de protection adapté. Nous recommandons également le port de gants, de lunettes de protection et d'une combinaison adaptés.
• Après chaque utilisation, nettoyez soigneusement le pistolet de pulvérisation et lubrifiez le pointeau.
• Utilisez uniquement des pièces détachées certifiées par le fabricant.
• Utilisez des protections pour les oreilles.

AVERTISSEMENT : Les substances utilisées avec ce pistolet de pulvérisation (peintures, solvants, etc.) peuvent contenir des matières dangereuses, nocives, explosives ou corrosives. RESPECTEZ TOUJOURS LES CONSIGNES DE SÉCURITÉ FOURNIES AVEC CE PRODUIT ET AVEC LES MATIÈRES UTILISÉES.

CHARACTERISTIQUES TECHNIQUES:	HV2900	HV3900
Puisance:	500 Watts	550 Watts
Capacité du réservoir:	1 litre	1 litre
Tension:	230 V	230 V
Longueur du tuyau d'air:	4m	4m
Pression dynamique d'air:	0,14 bar	0,14 bar
Niveau de pression sonore:	85 dB (A)	85 dB (A)
Viscosité maximale:	160DIN/s	180DIN/s

N° description

1. Clé buse-pointeau
2. Anneau de serrage du chapeau d'air
3. Chapeau d'air
4. Molette sélection forme du jet
5. Buse 2mm
6. Joint d'étanchéité de la buse
7. Pointeau 2 mm

V0018 V0001 V0002 V0003 V0004 V0005 V0006

1. Joint d'étanchéité du pointeau
2. Molette de contrôle du débit
3. Joint d'étanchéité du réservoir
4. Tube d'alimentation coude
5. Réservoir de peinture
6. Tuyau d'air
7. Filtre

V0007 V0011 L0682 V0012 V0014 L0896 L0290

POUR LES DÉTENTEURS D'UNE STATION HV3900, VOUS TROUVEREZ LES INFORMATIONS RELATIVES AU RESERVOIR DORSAL DANS LE MANUEL D'INSTRUCTION PLACÉ À L'INTÉRIEUR MÊME DU RESERVOIR DORSAL.

Le concept

Un moteur génère un haut volume d'air (HV) et permet de pulvériser la peinture à basse pression (LP). Un volume d'air important entoure le produit qui sort de la buse du pistolet de pulvérisation sous une pression très faible (0.14 bar). L'air généré par le moteur est donc conduit au pistolet de pulvérisation par le tuyau. Ce puissant moteur de turbine peut appliquer une large gamme de peintures. Néanmoins, il existera toujours certaines peintures qui ne seront pas compatibles avec le pistolet de pulvérisation.

Assurez-vous toujours que la peinture que vous achetez peut être diluée. Les peintures de bonne qualité contiennent, entre autres, un pourcentage élevé de particules sèches permettant une dilution. Ceci n'est pas le cas de certains produits d'entrée de gamme, qui ne sont pas vraiment adaptés à la dilution. Les utilisateurs doivent également garder à l'esprit que les basses températures rendent la peinture moins lisse. Nous recommandons donc de pulvériser de la peinture avec le pistonlet à une température d'au moins 15°C.

Preparation

• Protégez bien les zones ne devant pas être peintes à l'aide d'une bache en plastique et d'adhésif de masquage.
• Portez un masque adapté (et veillez à ce que la ventilation soit suffisante dans la pièce si vous travaillez à l'intérieur).
• Nettoyez la surface à peindre. Celle-ci doit être non seulement propre mais sèche et lisse.
• Entraînez-vous au préalable sur de vieilles planches de bois pour vous assurer de la bonne prise en main du pistolet.
• Nous recommandons de porter des vêtements de protection. Assurez-vous que la peinture ne contient pas de particules solides.
• De nombreux produits peuvent être pulvérisés sans être dilués. Toutefois, si l'application n'est pas bonne, diluez le produit progressivement, par paliers de 5%. La plupart des peintures peuvent être pulvérisées en étant diluées légèrement, par exemple à 5% ou 10%.
• Certaines peintures épaissies comme les peintures murales d'extérieur et certaines sous-couches devront être diluées à 20% ou 25%.
• Utilisez de l'eau pour diluer les produits à base d'eau.
• Utilisez un diluant synthétique pour diluer les peintures à base de solvant.
• Certains fabricants indiqueront sur le pot si un diluant spécifique doit être utilisé.

Votre Spray Station constitue un ensemble puissant et polyvalent dont le pistolet est doté de deux ensembles buse-pointeau.

• Un ensemble buse-pointeau plus fin et monté d'origine sur le pistolet, couramment utilisé pour l'application de peintures de finition ainsi que tous les produits de protection ou de décoration du bois.
• Un ensemble buse-pointeau plus large à orifice plus large, pouvant facilement être monté sur le pistolet (au moyen de la clé buse-pointeau (1)) pour les peintures plus épaisses de type : sous-couche, façade, ou certaines monocouches.

A noter qu'il existe également d'autres tailles d'ensemble buse-pointeau en option pour des applications plus spécifiques.

Montage

• Remplissez le réservoir (12) avec la peinture ou le produit à appliquer. Mélangez bien et vérifiez l'absence de particules solides. Assurez-vous que le tube d'alimentation courbé de peinture (11) soit fermement emboîté sous la base du pistonlet.
• Bien visser le réservoir (12) à la base du pistonlet.
• Commencez avec la molette de réglage au minimum (Fig. 5).
• Déroulez le tuyau d'air et emboitez-le à l'arrière du pistolet ainsi que sur la turbine.
• Déroulez le cordon d'alimentation et raccordez-le au secteur.
• Mettez la station en marche. Ceci déclenchera immédiatement la production d'air, ce qui est NORMAL. Cependant, aucune projection de peinture n'aura lieu avant d'avoir appuyé sur la gachette du pistolet.
• Très important: Nous recommandons de toujours laisser tourner le moteur 1 à 2 minutes avant d'appliquer la peinture pour une meilleure fluidité. N'oubliez-pas que c'est en ouvrant la molette de contrôle du débit que vous ajustez la quantité de peinture pulvérisée.

POUR LE MONTAGE DU RESERVOIR DORSAL, VEUILLEZ VOUS RÉFÉRER À SON MANUEL D'UTILISATION SITUÉ DANS LE RESERVOIR DORSAL.

3 formes de jet
Horizontal et vertical avec des tailles pouvant varierVertical et horizontal sont les plus couramment utilisés	Jet rondJet rond pour les travaux de précision

La technique la plus couramment utilisée pour peindre un mur est la technique dite des 'passes croisées'. C'est-à-dire en appliquant le produit par une succession de bandes horizontales, sur lesquelles on appliquera une succession de bandes verticales (Fig.3).

1) Pour faire une passe horizontale, ajustez la molette sélection forme du jet dans la position verticale (Fig.2), appuyez sur la gâchette et bougez votre bras vers la droite.

2) Relâchez brièvement la gâchette en fin de passe afin d'éviter tout risque de surcharge, puis appliquez le produit dans la direction opposée juste dessous la première salle.

3) Ensuite, pour faire une salle verticale, ajustez la molette selection forme du jet dans la position horizontale, appuyez sur la gâchette et bougez votre bras de bas en haut en croisant par-dessus les passes horizontales que vous venez de faire.

En fonction du positionnement de la molette sélection de forme du jet (4) vous pouvez obtenir des jets horizontaux ou verticaux de différentes largeurs (Fig. 3).

A SAVOIR: Afin d'obtenir le meilleur résultat, tenez votre pistolet bien droit et à distance constante du support à peindre, généralement entre 25 et 30 cm (10"-12") (Fig.5/6). C'est plus le bras que le poignet qui doit bouger (Fig.5/6) afin d'obtenir une application uniforme.

A SAVOIR: La technique HVLP produit un air légèrement chauffé, ce qui permet à la peinture de sécher plus vite pour un meilleur rendu de surface.

A SAVOIR: Dans le cas des plafonds et sols, assurez-vous que le tube d'alimentation de peinture coudé soit orienté de façon cohérente par rapport à la gravité.

Pistolet a peinture

Produit utilisé	Nettoyage
Produit à base d'eau	Le nettoyage s'effectura avec de l'eau
Produit à base de solvant	Le nettoyage s'effectura avec un diluant approprié

A SAVOIR: Avant d'enlever ou de remonter l'ensemble buse-pointeau, assurez-vous que l'intérieur du pistolet a été bien purgé avec de l'eau ou du diluant approprié de façon à ce que le conduit intérieur soit propre.

A SAVOIR: Le nettoyage ne prendra pas plus de 5 min si effectué immédiatement. Si l'opérateur fait une pause de quelques heures seulement, on peut se contenter de placer le pistolet dans un sac plastique afin d'empêcher la peinture de sécher.

• Dévissez le réservoir (12).
• Versez l’éventuel reste de peinture dans son pot afin de pouvoir l’utiliser une prochaine fois. Appuyez sur la gachette afin de libérer l’excédent de peinture du tube d’alimentation coude (11).
• Versez une quantité d'eau ou de diluant selon le cas dans le réservoir, puis faites fonctionner le pistolet à nouveau afin de purger l'ensemble jusqu'à l'élimination de toute trace de peinture.
• Nettoyez toutes les traces de peinture sur l'extérieur du pistolet.
• Nettoyez et séchez le joint d'étanchéité du réservoir (10).

• Dévissez l'anneau de serrage du chapeau d'air (2).
• Enlevez le chapeau d'air (3).
• Enlevez la molette sélection forme du jet (4).
• Le fait de pousser la gâchette en avant facilite le démontage de la buse (5).
• Utilisez la clé à buse-pointeau côte A (1) pour démonter la buse (5).
• Insérez la clé à buse-pointe côte B (1) à l'intérieur du conduit du pistolet et dévissez le pointeau dans le sens inverse des aiguilles d'une montre, puis tirez sur le pointeau pour le déloger.
• Nettoyez tous ces éléments à l'aide d'une brosse.
• Nettoyez les traces de peinture à l'intérieur du pistolet.
• Bien sécher les pièces avant réassemblage.
• Remontez le pistolet en suivant l'ordre inverse. Assurez-vous que l'anneau de serrage du chapeau d'air soit correctement visé et la buse bien en place de façon à ce que le pointeau ferme bien l'orifice de la buse. NB : Assurez-vous néanmoins que la molette sélection forme du jet puisse se bouger facilement. Au besoin, desserrez légèrement l'anneau de serrage du chapeau d'air (2).
• NE JETEZ JAMAIS VOS RESTES DE PEINTURE OU DE SOLTANT DANS LES EGOUTS OU DANS LA NATURE. UTILISEZ TOUJOURS VOTRE DECHETERIE LOCALE. Le moteur ne requiert pas d'entretien particulier si ce n'est que de vérifier que le filtre n'est pas encrassé (le cas échéant, il peut être enlevé et nettoyer). Le filtre se trouve à la base de la turbine.

Important: Chaque taille de pointeau correspond à une taille de buse. N'essayez pas de monter un pointeau de 2.0 mm avec une buse de 3.0 mm par exemple.

LE NETTOYAGE DU RESERVOIR DORSAL SE FERA SELON LES INSTRUCTIONS FOURNIS DANS LE MANUEL D'UTILISATION, A L'INTERIEUR DU RESERVOIR DORSAL

RESOLUTION DE PROBLEMES

PROBLEM	CAUSE	ACTION REQUISE
Il y a des gouttes ou coulures de peinture sur le support	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop élevé	Réduire ledebit en ajustant la molette de réglage du débit (9)
	Mouvement trop lent	Accéléer la vitesse d'application
	Pistolet tenu trop préc du support à peindre	Augmenter la distance avec le support à peindre
Application de peinture trop fine ou irrégulière	Peinture trop diluée	Ajouter de la peinture non diluée
	Débit de peinture trop faible	Augmentez le débit en ajustant la molette de réglage du débit (9)
	Mouvement trop rapide	Réduire la vitesse d'application
	Pistolet obstrué	Nettoyez le pistonlet
	Pistolet trop tenu trop éloigné	Rapprochez le pistonlet
Pas de projection de peinture	Peinture trop épaisse	Ajouter du diluant
	Buse obstruée	Nettoyer la buse (5)
	Tube d'alimentation coudé obstrué	Bien nettoyer l'intérieur du tube coudé (11)
	Tuyau d'air endommagé	Remplacer le tuyau d'air (13)
	Reservoir Presque vide	Remplir le réservoir (12)
	Pistolet incliné	Verifier que le tube d'alimentation coudé (11) soit orienté dans le sens de la gravité
	Prise d'air obstruée	Verifier l'état du filtré et que le moteur soit pose sur une surface rigide (14)
Surépaissur de peinture	Vous faîtes trop de mouvements du poignet	C'est le bras qui doit bouger
Application	Soit trop, soit pas assez de peinture	Ajuster la molette de réglage du débit (9)

VEUILLEZ NOTER: Nous avons fait tout notre possible pour nous assurer que ce pistolet pulvérisateur fonctionnera longtemps et sans problèmes, dans le cadre d'une utilisation conforme à ces instructions. Nous déclinons toute responsabilité en cas de dommages dus à une utilisation de substances, peintures ou liquides inadaptés ou mauvais, non dilués correctement ou ne convenant pas aux surfaces sur lesquelles ils sont appliqués, en cas de danger pour la santé suite au manque d'aération lors de travaux dans un espace confiné, ou en cas de panne du matériel suite à un mauvais nettoyage des pièces après utilisation. En cas de doute, faites toujours un test préalable sur une petite zone non visible. Lisez toujours les instructions du fabricant avant utilisation. Notre garantie et la déclaration ci-dessus n'affectent pas vos droits statutaires.

Cette station est un appareil électrique de classe 2, ce qui peut dire protégé par une double isolation qui vous dispense de tout raccordement à la terre. Si le cordon d'alimentation de votre station venait à être endommagé, il doit être remplacé par EARLEX Ltd ou par un agent accrédité par EARLEX.

Si vous devez utiliser une rallonge électrique, celle-ci doit supporter au minimum 6 ampères et doit être complètement déroulée. N'utilisez pas une rallonge ne supportant pas 6 ampères car cela occasionnerait une usure prématurée du moteur ce qui n'est pas couvert par la garantie.

Si la prise est coupée du cordon d'alimentation, elle doit être mise au rebut en toute sécurité. N'insérez JAMAIS, et ce en aucun cas, une prise coupée du cordon d'alimentation dans une prise secteur.

Information relative à la façon de se débarrasser des équipements électriques DEEE. Merci de ne pas jeter vos outils électriques avec vos ordures ménagères. Il est de votre responsabilité de vous débarrasser de ce genre d'outils dans les points de collecte et de recyclage prévus à cet effet dans votre région.

Déclaration de conformité CE

Nous déclarons que la station HV3500 se conforme aux normes : LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Déposition de Design et de Brevet

Pistolet Design Déposé

ECD 001096218-0001

CN 200930004457. X

Pistol Brevet

GB 0903275.6

HVLP Turbine Design Déposé

GB3022947

FR 06/5463

EU 000608856

US D563,503

EARLEX LTD. NE SAURAIT ETRE RESPONSABLE EN CAS D'UTILISATION DE CE PRODUIT POUR DES TRAVAUX AUTRES QUE CEUX DÉCRITS DANS LE PRESENT MANUEL.

Garantie et assistance téléphonique

Ce produit est garanti pour une période de 24 mois contre les défauts de fabrication ou de matériaux. Il n'est pas garanti pour une utilisation industrielle ou pour la location. Cette garantie n'affecte pas vos droits statutaires. Pour de plus amples informations, ou pour tout conseil d'utilisation, contactez notre assistance téléphonique de 9h à 12h et de 14h à 17h du lundi au vendredi (sauf jours fériés), ou visitez notre site Web www. earlex. fr.

N'hésitez pas à nous rejoindre sur notre site web pour de plus amples informations, vidéos, trucs et astuces. www.earlex. fr
