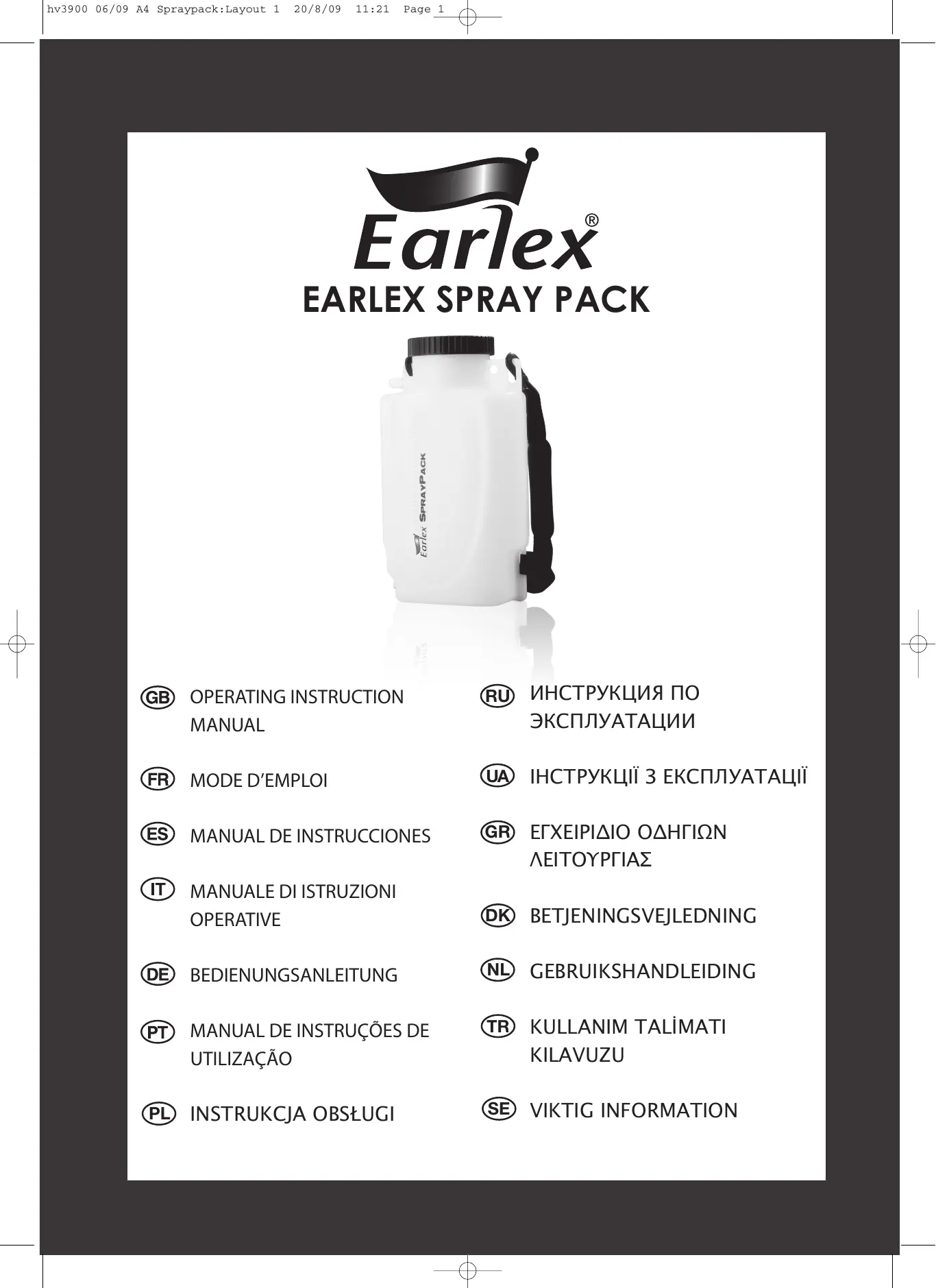

MODE D'EMPLOI SPRAY PACK EARLEX

hv3900 06/09 A4 Spraypack:Layout 1 20/8/09 11:21 Page 5 Réservoir dorsal Information importante Ce réservoir dorsal est destiné à être utilisé uniquement avec les stations HVLP EARLEX, Spray Station 2900, 3500 et 3900. Une utilisation sur un autre ensemble HVLP pourrait affecter la performance de ce réservoir dorsal. Cela n’affecte pas vos droits statutaires. Ce réservoir dorsal de 4 litres est conçu pour être porté dans le dos. Il vous fera gagner en temps et en confort dans de nombreuses situations. Cependant il y a des cas ou l’utilisation du réservoir classique de 1 litre restera plus appropriée: Quel reservoir utiliser? Plafonds Non recommandé Produits à base d’eau Oui Murs & sols Réservoir dorsal de 4 litres Oui Non recommandé car le nettoyage nécessiterait une trop grande quantité de diluant solvanté Sous couches Non recommandé Peintures épaisses comme les peintures de façades Oui Oui Produits à base de solvants Fluidité de la peinture Réservoir de 1 litre Nécessitera une dilution à l’eau toujours plus importante que le réservoir classique Non recommandé Oui Oui Oui Oui Oui NB: Tout comme pour une utilisation au réservoir classique de 1 litre, le froid rend la peinture moins fluide et nous vous recommandons de toujours peindre avec une température d’au moins 15° C. Montage du Réservoir dorsal (Fig.1) Votre réservoir dorsal est livré avec:

3. Joint d’étanchéité du couvercle

6. Clip de serrage pour les embouts du tube x 3

Earlex vous recommande d’utiliser les outils suivants pour le montage.

Avec l’aide de ciseaux ou d’un couteau, séparez le tube double (5) à chaque extrémité. Fixez les Clips de serrage pour les embouts du tube à chaque extrémité des tubes (Fig.2). Enlevez le Tube d’alimentation coudé de la base du pistolet. Fixez le tube strié au bas du réservoir dorsal (Fig.2, 1a) et l’autre extrémité à l’embout (Fig.2, 1b) du pistolet, et fixez le tube non strié en haut du réservoir dorsal (Fig.2, 2a) et son autre extrémité à la sortie d’air du pistolet (Fig.2, 2b). A SAVOIR: Le fait de passer quelques instants les extrémités du tube sous l’eau chaude facilite l’accroche aux embouts du pistolet et du dorsal.

5) Montage des bretelles

i. Fixer le crochet des bretelles aux orifices rond situé en haut du dorsal.

ii. Enfiler l’autre extrémité des bretelles dans les emplacements prévus dans le bas du dorsal et faire une boucle pour bien les fixer. Technique de Pulversation NOUS VOUS CONSEILLONS DE TESTER LE TOUT AVEC UN PEU D’EAU AVANT UTILISATION

1. Retirez le couvercle (2) et verser votre peinture ou produit éventuellement dilué. Bien mélanger.

2. Assurez-vous de ne pas dépasser le trait indiquant la limite maximale.

3. Remontez le couvercle en vous Assurant que le joint (3) est bien en place et serrez franchement.

4. Reliez le pistolet d’air de la turbine à l’arrière du pistolet.

5. Placez le dorsal sur dans votre dos et ajustez les bretelles (ATTENTION: le tout va bien peser 5 kg une fois rempli).

6. Assurez-vous que le dorsal soit bien place dans votre dos et les bretelles bien ajustées. Nous vous conseillons de le placer le plus haut possible afin de profiter au mieux de la gravité. 7. Branchez-votre station, tenez le pistolet plus bas que votre dorsal au tout début afin d’aider la peinture à atteindre le pistolet, et là vous êtes près à peindre. Nous vous recommandons le port d’une blouse, de protections auditives et d’un masque approprié pendant que vous travaillez au pistolet. Opération de nettoyage Ce dorsal doit être nettoyé immédiatement après utilisation. Si vous laissez la peinture sécher à l’intérieur, le nettoyage en deviendra beaucoup plus compliqué, voir impossible. Ceci n’est pas couvert par la garantie.

Enlevez le couvercle (2). Reversez la peinture non utilisée dans son pot pour une utilisation ultérieure. Essuyez l’intérieur. Versez de l’eau dans le dorsal, remontez le dorsal et purgez dans un sceau jusqu’à élimination du toute trace. Nettoyez les traces de peinture sur le pistolet. Dépannage PROBLEME SOLUTION La peinture n’arrive pas, ou mal 1. Problème d’arrivée d’air au dorsal. au pistolet lorsque l’on actionne

2. Vérifiez que l’air arrive bien de la station jusqu’au réservoir dorsal.

3. Vérifiez que la buse du pistolet ne soit pas obstruée et que le pointeau coulisse normalement.

4. Vérifiez que la peinture ne soit pas trop épaisse et au besoin augmentez la dilution et mélangez bien.

5. Le niveau de peinture ou de produit dans le dorsal est trop bas.
