MODE D'EMPLOI WD1000 EARLEX

MODE D'EMPLOI ET GARANTIE

^

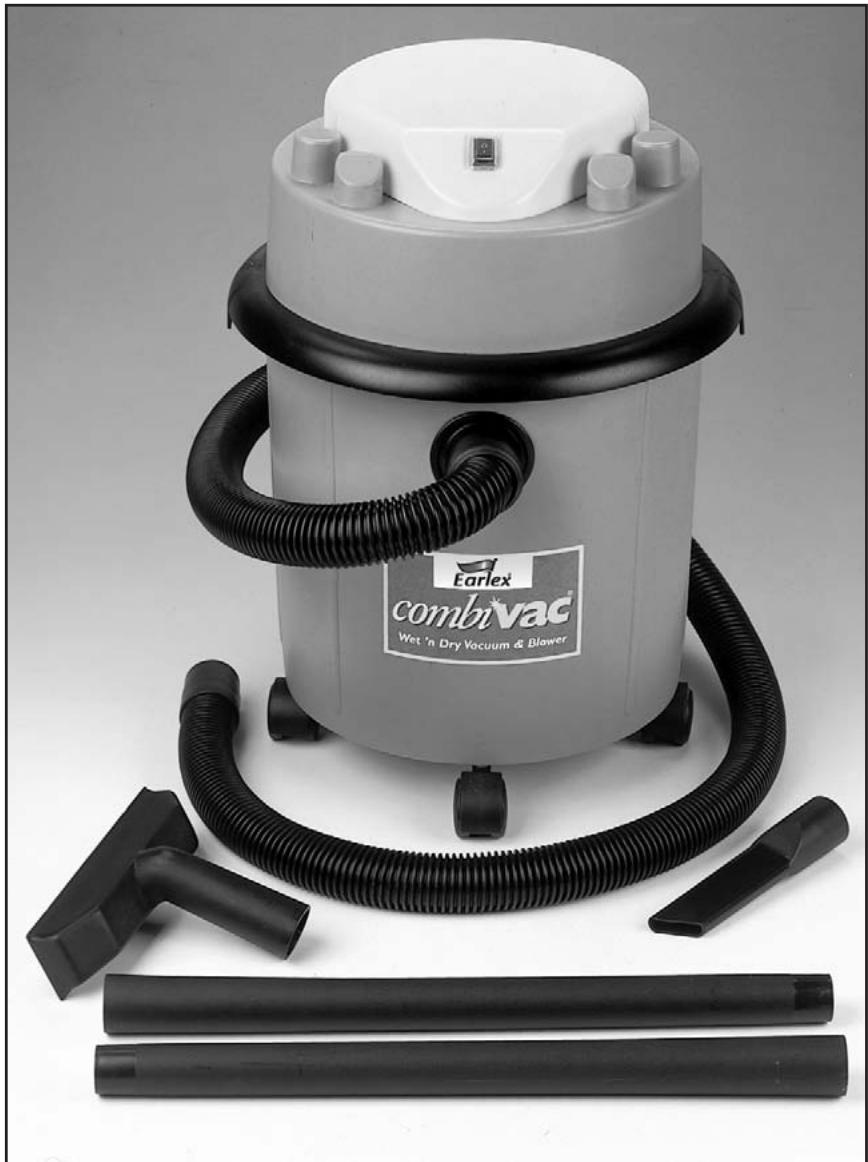

COMBLYAC ASPIRATEUR SOUFFLEUR POLYVALENT

VEUILLEZ LIRE CE MODE D'EMPLOI ATTENTIVEMENT AVANT UTILISATION

CONSERVEZ CE MODE D'EMPLOI POUR RÉFERENCE FUTURE

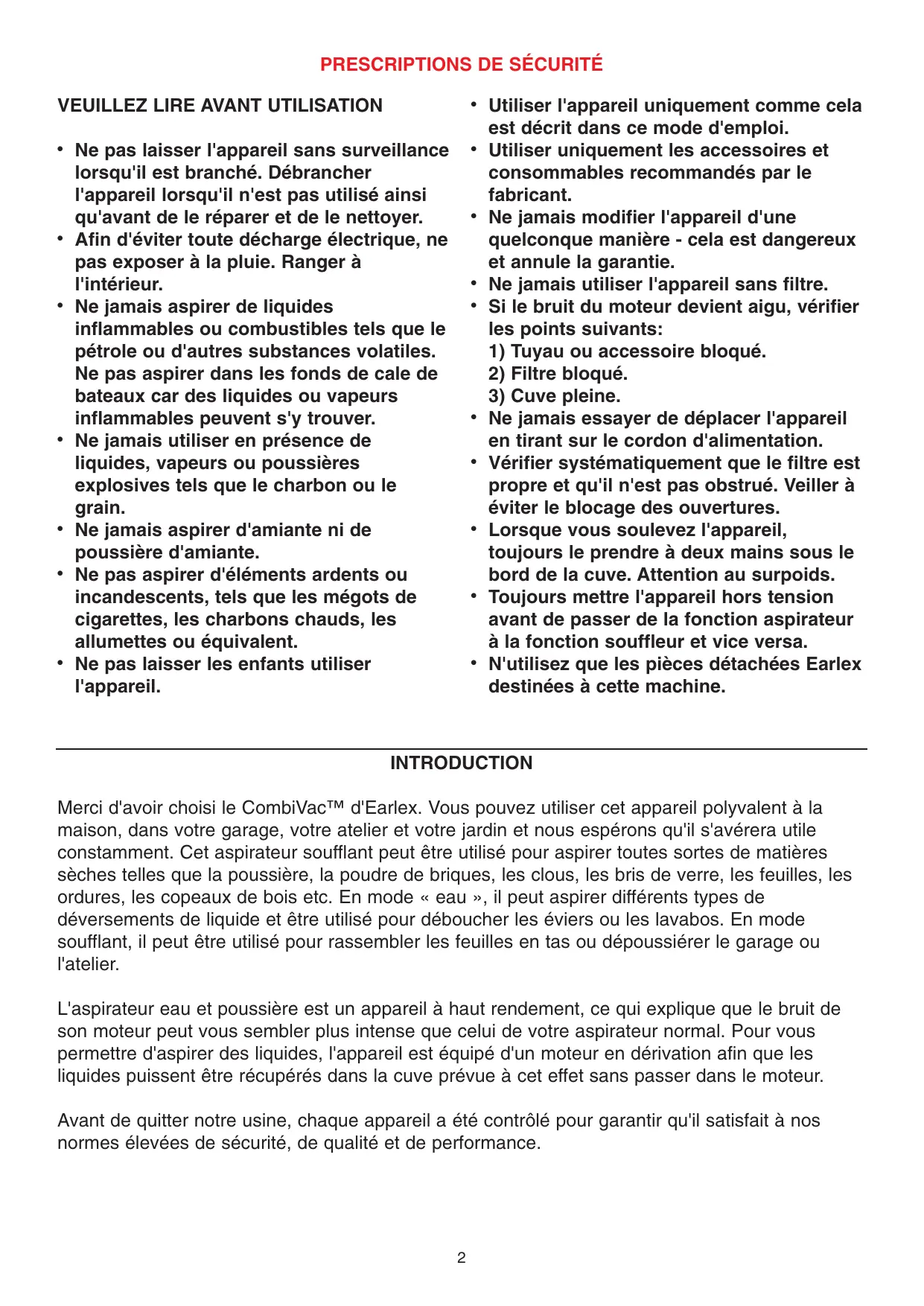

PRESCRIPTIONS DE SECURITE

VEUILLEZ LIRE AVANT UTILISATION

• Ne pas laisser l'appareil sans surveillance lorsqu'il est branché. Débrancher l'appareil lorsqu'il n'est pas utilisé ainsi qu'avant de le réparer et de le nettoyer.
• Afin d'eviter toute décharge électrique, ne pas exposer à la pluie. Ranger à l'intérieur.
• Ne jamais aspirer de liquides inflammables ou combustibles tels que le pétrole ou d'autres substances volatiles. Ne pas aspirer dans les fonds de cale de bateaux car des liquides ou vapeurs inflammables peuvent s'y trouver.
• Ne jamais utiliser en présence de liquides, vapeurs ou poussières explosives tels que le charbon ou le grain.
• Ne jamais aspirer d'amiente ni de poussière d'amiente.
• Ne pas aspirer d' éléments ardents ou incandescents, tels que les mègots de cigarettes, les charbons chauds, les alluméttes ou équivalent.
• Ne pas laisser les enfants utiliser l'appareil.

Utiliser l'appareil uniquement comme cela est décrit dans ce mode d'emploi.
Utiliser uniquement les accessoires et consommables recommends par le fabricant.
- Ne jamais modifier l'appareil d'une quelconque manière - cela est dangereux et annule la garantie.
- Ne jamais utiliser l'appareil sans filtré.
- Si le bruit du moteur devient aigu, vérifier les points suivants:

1) Tuyau ou accessoire bloqué.
2) Filtre bloqué.
3)Cuve pleine.

• Ne jamais essayer de déplacer l'appareil en tirant sur le cordon d'alimentation.
• Vérifier systématiquement que le filtré est propre et qu'il n'est pas obstrué. Veiller à éviter le blocage des ouvertures.
• Lorsque vous soulevez l'appareil, toujours le prendre à deux mains sous le bord de la cuve. Attention au surpoids.
• Toujournsmettre l'appareil hors tension avant de passer de la fonction aspirateur à la fonction souffleur et vice versa.
• N'utilisez que les pieces détachées Earlex destinées à cette machine.

INTRODUCTION

Merci d'avoir besoin le CombiVac™ d'Earlex. Vous pouvez utiliser cet apparéil polyvalent à la maison, dans votre garage, votre atelier et votre jardin et nous espérons qu'il s'avérera utile constamment. Cet aspirateur souffrant peut être utilisé pour aspirer toutes sortes de matières sèches telles que la poussière, la poudre de briques, les clous, les bris de verre, les feuilles, les ordures, les copeaux de bois etc. En mode « eau », il peut aspirer différents types de déversements de liquide et être utilisé pour déboucher les éviers ou les lavabos. En mode souffrant, il peut être utilisé pour rassembler les feuilles en tas ou dépoussierer le garage ou l'atelier.

L'aspirateur eau et poussière est un apparéil à haut rendement, ce qui explique que le bruit de son moteur peut vous semble plus intense que celui de votre aspirateur normal. Pour vous permettre d'aspirer des liquides, l' apparéil est équipé d'un moteur en dérivation afin que les liquides puissant être récapérés dans la cuve prévue à cet effet sans passer dans le moteur.

Avant de quitter notre usine, chaque apparéil a été contrôle pour garantir qu'il satisfait à nos normes élevées de sécurité, de qualité et de performance.

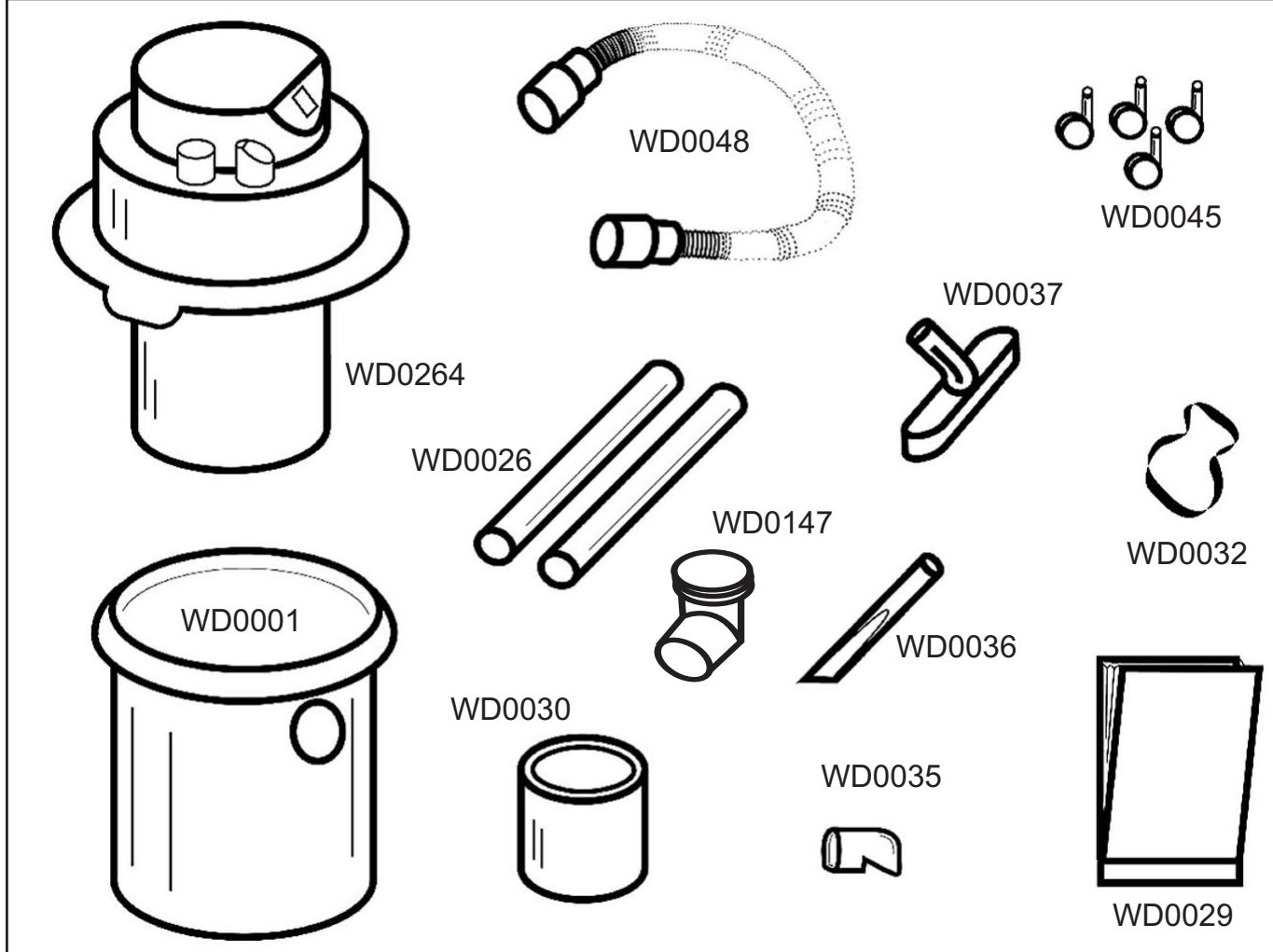

PIÉCES DÉTACHÉES

Les pieces suivantes sont incluses dans le produit ( comme représenté ci--dessous)

WD0001 Cuve de récepération

WD0036 Suceur plat

WD0026 2xTuyaux de rallonge

WD0037 Brosse

WD0029 Filtre en papier

WD0045 4x roulettes

WD0030 Filtre en mousse

WD0048 Tuyau

WD0032 Élastique

WD0147 Raccord coudé de sortie

WD0035 Entreedetuyau

WD0264 Ensemble carter du moteur

DEBALLAGE ET ASSEMBLAGE

1) Retirez tous les matériaux d'emballage et accessoires et retirez l'appareil du carton en le soulevant.
2) Détachez les deux clips de la cuve et soulevez le carter du moteur pour le retarder de la cuve de récapération.
3) Retirez toutes les pieces de l'intérieur de la cuve.
4) Retournez la cuve et inserez les quatre roulettes. Vousdez les introduire en poussant avec force jusqu'à la butée. Une fois qu'elles ont ete installedes, les roulettes restent en place en permanence.
5) Poussez l'entrée du tuyau dans le trou prévu à cet effet et situé sur le côte de la cuve de récepération. Vous doivent pousser l'entrée du tuyau en procédant de l'extérieur de la cuve de récepération et en vous assurant que la saillie située sur le côte de l'entrée du tuyau est alignée avec la fente du trou de la cuve de récepération. Saisissez l'entrée du tuyau en procédant de l'intérieur de la cuve de récepération et tirez dessus avec un mouvement de va-et-vient vertical pour l'engager. Vérifiez que les clips du haut et du bas de l'entrée du tuyau sont bien en place à l'intérieur de la cuve de récepération. Une fois qu'elle a été installée, l'entrée du tuyau peut rester en place en permanence.
6) Fixez le raccord coude de sortie à la sortie du carter du moteur. Le raccord coude de sortie peut être utilisé pour dévier le début d'air provenant du moteur dans une direction opposée à la zone de travail.

AVERTISSEMENT

DEBRANCHER L'APPAREIL AVANT D'OUVRIR

ATTENTION

NE JAMAIS UTILISER CET ASPIRATEUR SANS FILTR APPROPRIÉ

L'utilisation sans filtrtre annule la garantie. Cet aspirateur ne fonctionne efficacement qu'vec un filtrtre propre.

Si le filtré est bouché ou endommagé ou s'il ne fonctionne pas, vous devez le remplacer par un filtré de rechange Earlex. Vous trouvez de plus amples renseignements avec l'aspirateur. Filtre sec No de piece WD0029, filtré en mousse No de piece WD0030.

SYSTEME DE FILTRAGE

L'aspirateur est fourni avec 2 filtrés, l'un en mousse, l'autre en papier. Il est extrémement important que

vous les utilisiez correctement.

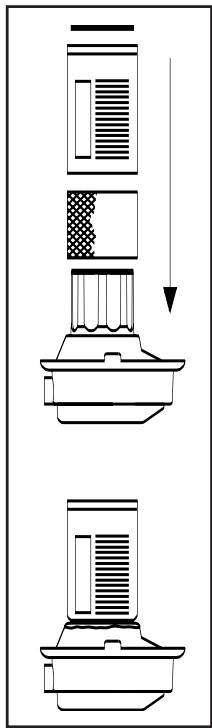

ASPIRATION DE MATIÈRES SÉCHES

Le filtrer en mousse doit être mis en place. Pour cela, faites-le glisser par-dessus la cage flottante jusqu'à ce qu'il touche le haut - voir schéma. Faites attention à ne pas abîmer le filtrer lorsque vous l'installez. Le filtrer en mousse doit être sec avant que vous ne puissiez installer le filtrer en papier.

Une fois que le filtrte en mousse est en place, faites glisser le filtrte en papier par-dessus le filtrte en mousse. Utilisez l'élastique pour maintainir le filtrte en papier en position et jusqu'au rebord du moulage tout en vous assurant que ce dernier couvre entièrement le filtrte en mousse. Un filtrte bouché peut entraîner la surchauffe de l'aspirateur; retirez régulièrement la saleté accumulée sur la surface en papier à l'aide d'une BrosseSouple.

ASPIRATION DE LIQUIDES

Pour l'aspiration de liquides, seul le filtrre en mousse est requis.

NE PAS UTILISER LE FiltRE EN PAPIER POUR L'ASPIRATION DE LIQUIDES. Vous

devrez nettoyer le filtré en mousse avec précaution de temps à autre. Vous pouvez le nettoyer avec précaution dans de l'eau tiède savonneuse jusqu'à ce que toutes les traces de saleté aient disparu. Ensuite, rincez-le à l'eau froide et laissez-le sécher.

REMARQUE - Il est essentiel que le filtré en mousse soit complètement sec avant

l'installation du filtrre en papier.

Remarques

Vous nevez remplacer le filtrer en papier régulierement.

Vous pouvez vous procurer en option une cartouche filtrante eau et poussière à haut rendement. Celle-ci peut être installée de manière permanente et élimine la nécessité de changer de filtre pour des applications différentes.

Les matières sèches ne sont pas collectées dans le filtré en papier. Elles sont récapurées dans la cuve de récapération principale. Le filtré en papier sert à empêcher l'infiltration de la poussière dans le moteur.

NE JAMAIS UTILISER CET ASPIRATEUR SANS FILTR APPROPRIÉ.

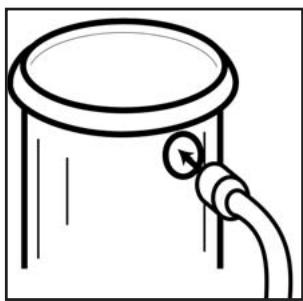

ASSEMBLAGE DU TUYAU

Le tuyau est équipé d'un raccord pivotant à une extrémité et d'un raccord de tuyau de ballonge à l'autre. Lorsque vous utilisez l'aspirateur en mode aspiration, introduisez le raccord pivotant dans l'orifice d'entrée de la cuve de récapération situé sur le côte (voir schéma).

Mettez l'un des tuyaux de rallonge à l'autre extrémité du tuyau en vous assurant que vous l'introduisez aussi loin que possible. Si nécessaire, vous pouvez ajouter le second tuyau de rallonge puis la Brosse ou le suceur plat à l'extrémité. L'aspirateur peut être utilisé sans aucun de ces accessoires si nécessaire.

FONCTIONNEMENT

1) Vérifiez que le carter du moteur est en position correcte (avec la sortie d'air à l'opposé du tuyau d'aspiration) et qu'il a été fixé à la base à l'aide des clips. Sans cette précaution, le contrôle risque d'encrasser le tuyau d'aspiration interne.
2) Déroulez complètement le cable d'alimentation et branche-le au secteur ou à une rallonge.
3) Mettez l'appareil sous tension.
4) Utilisez comme requis.

Attention à l'air expulsé par la sortie du carter du moteur.

DISPOSITIF D'ARRÊT À FLOTTEUR

L'aspirateur est protégé contre le débordement par une soupape d'arrêt à flotteur automatique.
Vous vous apercevrez que la cuve est pleine car le bruit du moteur deviendra aigu. Dans ce cas:

1) Mettez l'appareil hors tension.
2) Débranche-ile.
3) Soulevez le tuyau pour que le surplus de liquide s'écoule dans la cuve.
4) Videz la cuve.
5) Essayez de maintainir le tuyau à la verticale pendant que vous videz la cuve pour éviter les déversements.

AVERTISSEMENT - ATTENTION LORSQUE VOUS VIDEZ LA CUVE - ELLE POT ETRE PLUS LOURDE QU'IL N'Y PARAIT.

Important

La soupape à flotteur est un dispositif de sécurité, n'essayez pas de la retirer ni de la modifier, elle est là pour votre sécurité.

Dans le cas où l'aspirateur se renverserait pendant l'utilisation, mettez l'appareil immédiatement hors tension, remettez-le dans sa position normale et attendez jusqu'à ce que la soupape à flotteur se soit remise en place.

Si vous aspirez de l'eau savonneuse, vous devez contrôler régulièrement l'appareil pour vérifier s'il doit être vidé, car la mousse peut contourner le système à flotteur et un écoulement de mousse peut se produit. Dans ce cas, mettez l'appareil hors tension, enlevez la mousse du filtre ainsi que l'eau évientuellesment présente autour de la sortie du carter du moteur avant de recommencer.

VIDANGE DE LA CUVE

AVERTISSEMENT - ATTENTION, LA CUVE PEUT ETRE PLUS LOURDE QU'IL N'Y PARAIT.

1) Mettez l'appareil hors tension et débranchez-le.
2) Detachez les clips maintenant le carter du moteur à la cuve de récepération.
3) Videz complètement la cuve en vous assurant que vous étes protégé contre tout objet tranchant évientuel. Attention au surpoids.
4) Nettoyez les filtres (remplacez si nécessaire).
5) Vérifiez que l'appareil n'est obstrué nulle part et éliminez tout blocage eventuel.
6) Remettez le carter du moteur en place, branchez et utilisez normalement.

FONCTION SOUFFLEUR

1) Le CombiVac™ peut être utilisé comme souffleur puissant en raccordant le tuyau à la sortie du carter du moteur.
2) Vérifiez systématiquement que le tuyau, la cuve et les accessoires sont exempts de débris avant d'utiliser la fonction souffleur de votre apparéil.
3) Lorsque vous utilisez cette fonction, vous devez toujours vous protégier les yeux au moyen de lunettes à coques laterales et veiller à ce que personne ne se trouve à proximé.
4) Le filtré en papier n'est pas requis pour l'utilisation de cette fonction.
5) Cette fonction vous permet notamment : de rassembler les feuilles en tas, de dépoussierer les endroits difficiles d'accès, d'accélérer le séchage de la peinture.

Remarque - mettez toujours l'appareil hors tension avant de passer de la fonction aspirateur à la fonction souffleur et vice versa.

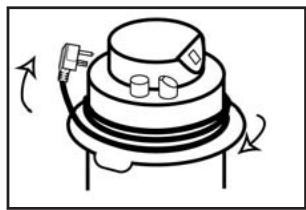

RANGEMENT

1) Nettoyez la cuve et essuyez la surface de l'appareil à l'aide d'un chiffon humide.
2) Enroulez le cable d'alimentation autour du moulage supérieur comme illustré et fixez la prise au cable à l'aide du clip prévu à cet effet.
3) Placez les deux tuyaux de rallonge sur les grands supports situés sur le dessus de l'aspirateur, et la buse et la Brosse sur les supports en biais plus petits.

LISTE DE VÉRIFICATION EN CAS DE PROBLÈME

EN CAS DE PROBLÈME, METTEZ L'APPAREIL IMMÉDIATEMENT HORS TENSION.

Le moteur ne fonctionne pas.	Vérifiez que l'appareil est branché et sous tension.
Le moteur fonctionne mais l'aspirateur n'aspire pas.	Vérifiez si l'aspirateur doit être vidé.Vérifiez que le système n'est pas obstrué et éliminez tout blocage évientuel.Vérifiez que le filtré en mousse et le filtré en papier ne sont ni sales ni endommages.
Le bruit du moteur devient aigu.	Vérifiez si l'aspirateur doit être vidé et si la soupape à flotteur a fonctionné.
De la poussière/des grosses particules s'échépent par la sortie.	Vérifiez que le filtré est correctement mis en place, si le filtré à haut rendissement est utilisé, vérifie qu'il est bien pousse à fond dans sa position.

Entretien

Après l'aspiration de liquides, videz, rincez et séchez la cuve de récepération, le tuyau et les accessoires. En cas d'aspiration de liquides collants, nettoyez la cuve et les accessoires à l'eau tiède savonneuse.

Remplacez le filtré en papier régulièrement. Retirez la saleté du filtré en mousse à l'eau savonneuse. Ce nettoyage permet d'améliorer sa performance. Séchez soigneusement avant demettre le filtré en papier en place.

Ne lubrifiez pas le moteur. Il a ete lubrifié pour la durée totale de sa vie.

À l'exception des filtres, aucune piece interne de l'aspirateur ne peut être entretenue ni réparée.

SERVICECLIENTELE:0476671846

GARANTIE

Ce produit est garanti pour une période de deux (2) ans contre les vices de matériaux et de fabrication.
Cette garantie exclut spécifique l'utilisation à des fins de location.

Tant qu'Earlex s'efforce par tous les moyens de garantir que ses produits ont quitté l'usine en parfait et de fonctionnement, Earlex ne peut enaucun cas etre tenue pour responsable des problemes ou dommages resultant de leur utilisation ulterieure. La garantie ne couvre pas les appeareils qui auraient ete modifiés d'une qualconque maniere ou utilisés sur une tension de courant inappropriée. Les consommables tels que les filtres ne sont pas couverts par la garantie.Cette garantie n'afecte pas vos droits statutaires.

Attestation de Conformitié EC

Nous déclarons que les produits: WD1000 sont conformes aux: 73/23/EEC, EN60335-1 & 2-2-1995 &

89/336/EEC,EN55014, EN55104
