BRUGSANVISNING SPRAY STATION_ EARLEX

Gem vegledningerne til senere brug

FOR SAMLING AF SPRJTEPAKKEN HENVISES TIL SPRJTEPAKKENS VEJLEDNING OG SIKKERHEDSANVISNINGERNE. SLANGEADAPTER (19) - MA IKKE BORTSKAFFES, ADAPTEREN SKAL BRUGES SAMMEN MED SPRJTEPAKKEN SOM ER EKSTRAUDSTYR EKSTRA HVA0015.

DIENT U DE HANDLEIDING EN DE VEILIGHEIDSINSTRUCTIES TE LEZEN!

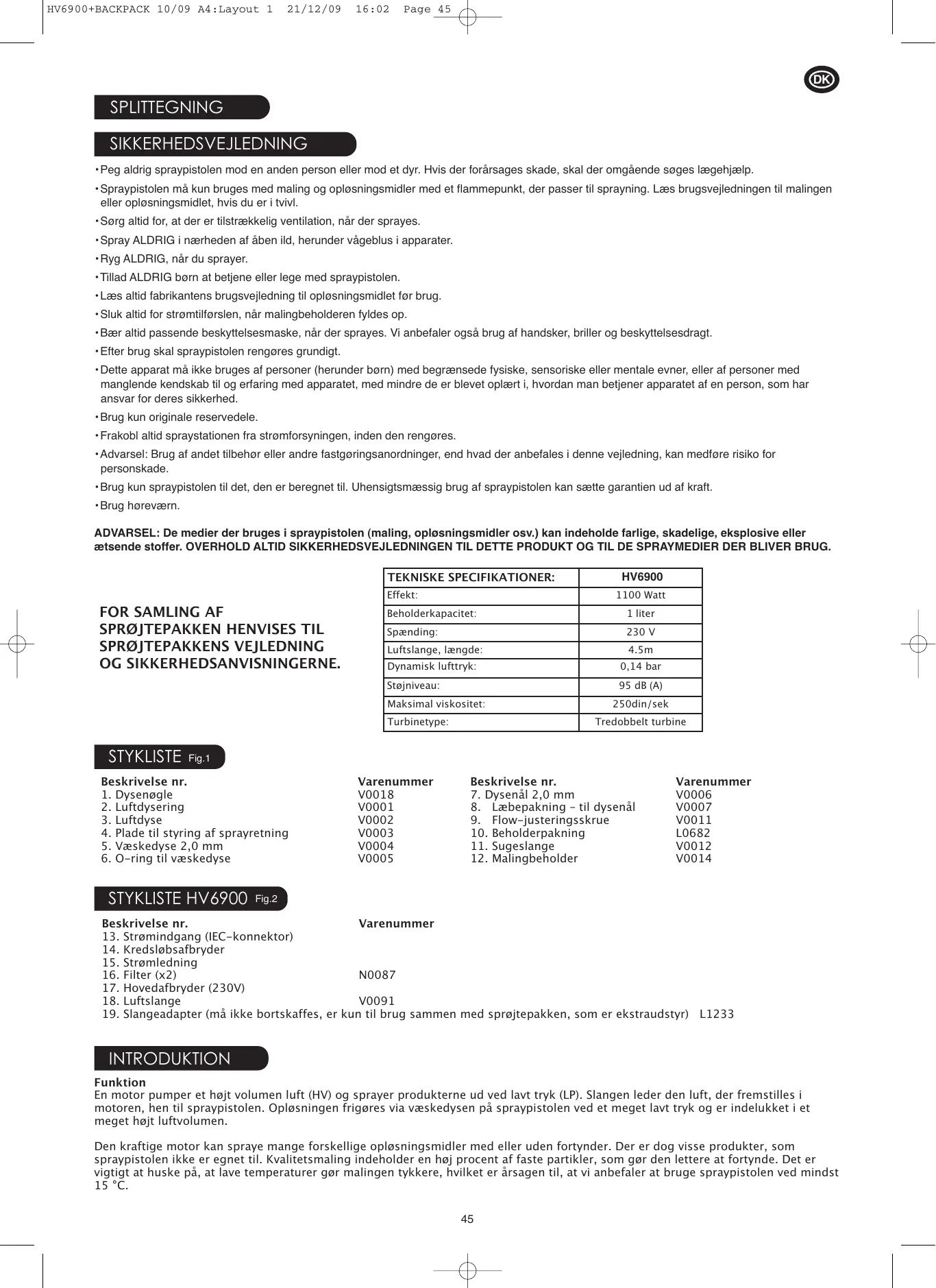

• Peg aldrig spraypistol mod en,anden person ell mod et dyr. Hvis der forarsages skade, skal der omgaende soges lageehjelp.
• Spraypistol mä kun bruges med maling og oplosningsmidler med et flammepunkt, der passer til sprayning. Læs brugsvejledningen til malingen erller oplosningsmidlet, hvis du er i tvivil.
• Sørg altid for, at der er tilstrækkelig ventilation, nær der sprayes.
• Spray ALDRIG i nærheden af Åben ild, herunder vågeblus i apparater.
  -Ryg ALDRIG, nár du sprayer.
  -Tillad ALDRIG børn at betjene eller lege med spraypistolen.
• Laes altid fabrikantens drugsvejledning til oplosningsmidlet for drug.
• Sluk altid for strømtilførslen, nær malingbeholderen fyldes op.
• Baer altid passende beskyttelsesemask, när der sprayes. Vi anbefaler ogsä brug af handsker, briller og beskyttelsesdragt.
• After drug skal spraypistolen rengøres grundigt.
• Dette apparat må ikke bruges af personer (herunder børn) med begraensede fysiske, sensoriske eller mentale evner, uller af personer med manglende kendskab til og erfaring med apparatet, medindre de er blevet oplaert i, hvordan man betjener apparatet af en person, som har ansvar for deres sikkerhed.
• Brug kun originale reservedele.
• Frakobl altid spraystationen fra strømforsyningen, inden den rengøres.
• Adversel: Brug af andet tilbehør eller andre fastgøringsanordninger, end hvad der anbefales i/DDne vejledning, kan medføre risiko for personskade.
• Brug kun spraypistolen til det, den er beregnet til. Uhensigtsmaesig brug af spraypistolen kan sætte garantien ud af kraft.
• Brug horeværn.

ADVARSEL: De medier der bruges i spraypistolen (maling, oplosningsmidler osv.) kan indeholde farlige, skadelige, eksplosive ell er aetsende stoffer. OVERHOLD ALTID SIKKERHEDSVJELEDNINGEN TIL DETTE PRODUKT OG TIL DE SPRAYMEDIER DER BLIVER BRUG.

FOR SAMLING AF SPRØJTEPAKKEN HENVISES TIL SPRØJTEPAKKENS VEJLEDNING OG SIKKERHEDSANVISNINGERNE.

TEKNISKE SPECifikATIONER:	HV6900
Effekt:	1100 Watt
Beholderkapacitet:	1 liter
Spænding:	230 V
Luftslange, længde:	4.5m
Dynamisk lufttryk:	0,14 bar
Stojniveau:	95 dB (A)
Maksimal viskositet:	250din/sek
Turbinetype:	Tredobbelt turbine

STYKLISTE Fig.1

Beskrivelse nr.

1. Dysenogle
2. Luftdysering
3. Luftdyse
4. Plade til styring af sprayretning
5. Væskedyse 2,0 mm
6. O-ring til vaskedyse

Varenummer
V0018
V0001
V0002
V0003
V0004
V0005

Beskrivelse nr.
7. Dysenäl 2,0 mm
8. Læbepakning - til dysenäl
9. Flow-justeringsskrue
10. Beholderpakning
11. Sugeslange
12. Malingbeholder

Varenummer
V0006
V0007
V0011
L0682
V0012
V0014

STYKLISTE HV6900 Fig.2

Beskrivelse nr.
13. Strømindgang (IEC-konnektor)
14. Kredsløbsafbryder
15. Strømledning
16.Filter (x2)
17. Hovedafbryder (230V)
18. Luftslange
19. Slangeadapter (ma icke bortskaffes, er kun til brug sammen med sprjtepakken, som er ekstraudsty) L1233
N0087
V0091

Varenummer

INTRODUKTION

Funktion

En motor pumper et hjt volumen luft (HV) og sprayer produkterne ud ved lapt tryk (LP). Slangen leder den luft, der fremstilles i motoren, hen til spraypistolen. Oplssningen frigres via vaskedysen pa spraypistolen ved et meget lapt tryk og er indelukket i et meget hjt luftvolumen.

Den kraftige motor kan spraye mange forskellige oplosningsmidler med allerumen fortynder. Der er dog visseprodukter, som spraypistolen ici er egnet til. Kvalitetsmaling indeholder en hj procent af faste partikler, som gcr den lettere at fortynde. Det er vigtigt at huske pa, at lave temperaturer gcr malingen tykkere, hvilket er arsagen til, at vi anbefaler at bruge spraypistolen ved mindst 15^

FORBEREDELS

• Dæk omhyggeligt det område, der ikke skal males, til med plast og beskyttende tape.
• Bær en passende maske, nár du sprayer (og sorg for, at der er tilstrækkelig ventilation i det lokale, du befinder dig i, nár du maler indendors).
• Rengör den overflade, der skal males. Overfladen skal æere ren, tør og glat.
• Øv dig på nogle træstykker, for at[vare sikker på, at du holder spraypistolen korrekt.
  Vi anbefaler, at du bruger beskytllsestoj.
• Rør malingen grundigt, eventuelt med en mixer.
• Kontroller, at der ikke er nogen faste partikler i malingen.
• Mange Produktter kan sprayes.uden at skulle fortyndes. Hvis påfaringen ikke er tilfredsstellende, kan du dog fortynde malingen gradvist med 5 % ad gangen.
• De feste malingstyper kan sprayes på after at vår breve brevet fortyndet en lille smule (f.eks. 5 % aller 10%).
• Visse tykke malingstyper sasom udendørsmaling og visse mellemstryngningsmalinger skal dog fortyndes med 20 % eller 25 % .
• Brug vand til at fortynde vandbaseredeprodukter med.
• Brug passendefortyndertiloplosningsmiddelbaseredeprodukter.
• Visse malingproducenter angiver påBOTten, hvilken fortynder der skal bruges.
• Visse malingproducenter tilbyder specifikkeprodukter til HVLP-maling.

Din spraystation er en effektiv og alsidig losning, som fas med nal og vaskedyse i to storrelser:

Den lille nal og vaskedyse er velegnet til dekorative malearbejder.
Den store nal og vaeskedyse, som er let at montere p spraypistolen (med dysenoglen (1)) er velegnet til tykkere maling sasom mellemstrygningsmalinger og javn vaegmaling.

Det er muligt at kobe specialyser til mere specifikke behov.

FOR SAMLING AF SPRJTEPAKKEN HENVISES TIL SPRJTEPAKKENS VEJLEDNING OG SIKKERHEDSANVISNERNE

KOMI GANG

• Fyld malingbeholderen (12) op med den type maling, der skal sprayes. Rør omhyggeligt (som tidligere nævnt) og si malingen for at fjerne eventuelle partikler, som kan forbindre en regelmæssig og jævn påfaring.
• Kontroller, at beholderpakningen (10) og sugeslangen (11) sidder korrekt fast til bunden af spraypistolen.
• Skru beholderen fast på bunden af spraypistolen, og stram til.
• Inden du begynder, skal du kontrollere regulering af lufttilströmmingen på slangen er sat til maksimum.
• Start med at sætte flow-justeringsskruen (9) på minimum, södet ikke er muligt at aktivere udloseren. Husk på, at flow-justeringsskruen styrer den maengde maling, der sprayes på (Fig.5).
• Rul luftslangen op, og sæt den ene Ende fast på bagsiden af spraypistolen og den,anden Ende på spraystationen.
• Rul strømkablet op, og søt stikket i stikkontakten.
• Tænd for spraystationen. Dette vil øjeblikeligt frembringe en smule luft, hvilket er helt NORMALt. Der vil dog ikke blive sprayet noget maling ud, før end udløseren aktiveres på spraypistolen.
• Meget vignt: Hvis det er Forste gang, du sprayer, anbefaler vi, at du lader motoren kore i 1-2 minutter, inden du begynder at spraye. Husk pa, at flow-justeringssskruen styrer den maengde maling, der sprayes pa (Fig.5).

Den mest alminderigt anvendte maleteknik til store overflader er "krydsteknikken", dvs. at produit sprayes pa i vandrette linjer og derefter i lodrette striber (Fig.4).

1) For at spraye en vandret strobe skal du indstille pladen til styring af sprayretning i lodret position, aktivere udloseren og derefter bevage armen pa tværs mod højre.
2) Nár du nár til enden af fladen, der skal males, skal du slippe udloseren et ojeblik og derefter spraye i den anden retning lige neden under den strobe, du lige har gjort fardig.
3) Dernæst skal du indstille pladen til styring af sprayretning i vandret position for at spraye en lodret strobe. Aktiver udloseren, og bevæg armen op og ned over de vandrette striber, du lige har sprayet. (Fig.4)

Du kan variere monstrets bredde (Fig.4) ved gradvist at indstille pladen til styring af sprayretning (4) mellem vandret, lodret og rundt spraymonster.

TIP: Hold altid spraypiston lige og i den samme afstand helst 25-30 cm (10-12") (Fig.7/8) fra den overflade, du vil male, for at opna det bedste resultat (Fig.5/6). Det er vigtigt, at det er armen, og ikke händleddet, der styrer bevægelsen (Fig.7/8). Dette vil sikre en mere jævn paføring.
TIP: HVLP-teknologien producerer varm luft via luftdysen, som gør, at malingen tørrer hurtigere og derved sikrer et bedre resultat.

TIP: Nár du maler lofter og gulve, sorg da for, at sugeslangen sidder korrekt.

RENGØRING

SPRAYPISTOL

FOR RENGØRING AF SPRØJTEPAKKEN HENVISES TIL SPRØJTEPAKKENS VEJLEDNING OG SIKKERHEDSANVISNINGERNE

MALINGSTYPE	RENGØRING
Vandbaseret maling	Rengør med vand
Oliebaseret maling	Rengør med den passendefortynder, f.eks. terpentin

TIP: Inden du fjerner nalen og væskedysen og sætter dem påigen, sørg da for at skylle spraypistolen igennem med vand eller passende fortynder, saledes at det indvendige rør er rent.

TIP: Hvis du rengør apparatet straks after brug, tager det højst 5 minutter. Hvis du holder en pause, sa læg spraypistolen i en plastpose for at undgå, at malingen tørrer.

• Fjern beholderen med maling (12).
• Hæld eventuelt resterende maling tilbage iBOTten til senere brug. Aktiver udløseren, sä malingen kan Iobe ud af sugeslangen (11).
• Hæld en smule fortynder eller vand i beholderen, ryst spraypistolen let, saml spraypistolen ingen, og spray væsken igennem spraypistolen. Fortsæt med at spraye, indtil fortynderen/vandet ikke længere er farvet.
• Fjern eventuelt rester af maling fra spraypistolens yderside.
• Rengør beholderpakningen (10) inde i delve spraypistol.

NALOGVAESKEDYSE

• Skru luftdyseringen Iøs (2).
  Fjern luftdysen (3).
• Fjern pladen til styring af sprayretning (4).
• Det anbefales at skubbe udloseren fremad for lettere at afmontere vaskedysen (5).
• Brug dysenoglens tang A (1) til at fjerne vaskedysen (5).
• Sæt nål og væskedysens anden Ende B (1) ind i nålekanalen, og løsn nålén ved at dreje den mod uret. Nu kan du tage nålén ud.
• Læg alle disse dele ned i en beholder, og rengør dem med en børste og fortynder aller vand.
• Rengör den indvendige del af delve spraypistolen.
• Tør omhyggeligt alle delene, inden de samlesigen.
• Monter delene i den omvendte rækkefolge.
• Sorg for, at luftdyseringen (2) er strammet welt til, säledes at vaskedysen sidder på plads og spraypistolen lukker. NB: Kontroller, at pladen til styring af sprayretning kan bevage sig frit. Lsn eventuelt luftdyseringen (2) en smule, after behov.
• HÆLD ALDRIG MALING ELLER OPLØSNINGSMIDLER UD I AFLØBET. AFLEVER ALTID MALER- OG KEMIKALIERESTER PÅ DEN LOKALE GENBRUGSSTATION.
• Selve motorenheden kræver ingen særlig vedligeholdelse andet end, at man skal kontrollere, at filteret ikke er tilstoppet (filteret kan fjernes og vaskes). Filteret sidder i bunden af motorenheden.

Vigtigt: Alle nälene er fremstillet, sá de passer til den tilsvarende væskedyses størrelse. Prov ikke atarette en 2,0 mm nám ind i en 3,0 mm væskedyse.

FOR PROBLEMING AF SPRJTEPAKKEN HENVISES TIL SPRJTEPAKKENS VEJLEDNING OG SIKKERHEDSANVISNERNE

FEJLFINDING

PROBLEM	ÄRSAG	HANDLING
Malingen drypper på emnet, der skal males	Malingen er for fortyndet	Tilfør mere ufortyndet maling
	Malingvolumen er for højt	Reducer malingvolumen med justeringsskruen (9)
	For langsom bevægelse	Øg påføringshastigheden
	Spraypistol er for tæt på	Øg afstanden til 15-20 cm mullem spraypistol og arbejdsfladen
Malingen er for tynd eller for ujævn	Malingen er for fortyndet	Tilfør mere ufortyndet maling
	Malingvolumen er for lille	Øg malingvolumen med justeringsskruen (9)
	For hurtig bevægelse	Reducer påføringshastigheden
	Spraypistol er tilstoppet	Rengør spraypistol
	Spraypistol er for langt væk	Reducer afstanden mullem spraypistol og arbejdsfladen
Derkommen ingen maling	Malingen er for tyk	Tilføj fortynder
	Væskedysen er tilstoppet	Rengør væskedysen (5)
	Sugeslangen er tilstoppet	Rengør sugeslangen (11)
	Luftslangen er i stykker	Udskift luftslangen (13)
	Grynet maling	Filtrer malingen
	Beholder næsten tom	Fyld beholderen op (12)
	Spraypistol er i vinkel	Kontroller, at sugeslangen peger hen mod malingen (11)
	Luftindtaget er tilstoppet	Kontroller filteret tilstand, og rengør om nødvendigt (14)
	Manglende luftgennemstrømning	Kontroller, at reguleringen af luftgennemstrømningen er indstillet til maksimum
For meget maling på et sted	Du bevæger dit Handled	Bevæg armen i stedet
Påføring	Der er enten for meget eller for lidt maling	Brug justeringsskruen (9) til at styre flowet

BEMERK: Vi har gjort alt, hvad vi kan, for at sikre, at dette spraypistol vil fæ et langt og problemfrit liv, hvis den bruges korrekt og i overensstemmelse med instruktionerne., Vi tager ikke ansvar for skader, der skyldes brug af forkerte eller uegnede substanser, malingstyper eller væsker, som ikke er blevet korrekt fortyndet, eller er uegnede til de overflader, de paføres, sundhedsrisici, derkommen fra mangel på ventilation under arbejde i lukkede områder ell fejl ved udstyret, der skyldes utilstrækkelig rengøring af componenternefter brug. I tvivlilfæle de bør der udføres en test på et lille, ikke iogjnefallende sted Först. Læs altid fabrikantens brugsvejledning før brug. Hverken vores garanti eller ovennnævnte erklæring berørere dine lovbestemte rettigheder.

STRØMTILSLUTNING

Denne enhed er et klasse II apparat, hvilket betyder dobbelt isolering for din sikkerhed. Jordledning er ici nødvendig. Hvis forsyningsledningen er beskadiget, skal den udskiftes af Earlex Ltd eller en af vores autoriserede forhandlere.

Hvis du bruger en forlangerledning skal den vare på mindst 6 amp og fuldstendig intakt. Arbejd ikke med en ledning på mindre end 6 amp, da dette vil forarssage fejl på motoren, hvilket ikke er dækket af garantien.

Hvis stikket afmoneres fra ledningen, skal det bortskaffes pa en sikker maje. Sæt ALDRIG et stik, som er afmoneret fra ledningen, i stikkontakten.

OPLYSNINGER OM BORTSKAFFALSE AF AFFALD AF ELEKTRISKE PRODUKTER OGSÄ KALDET WEEE: Systemet Disseprodukter må ikke afskaffes sammen med det almindelig husholdningsaffald. Det er dit ansvar at bortskaffe denen type affald ved at aflevere det til specielt udpegede indsamlingssteder for genvinding og genbrug.

EU-overensstemmelseserklaering

Vi erklærer, at enheden: HV6900 er i overensstemmelse med LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Allerettigheder forbeholds © 2010

Patenter og designregisteringer:

Dette produit er garanteret mod produit- og materialefejl i en periode pa 24 maneder. Garantien dækker icke ved industrielle formalller ved udlejning Garantien har ingen indflydelse pa dinelovbestemte rettigheder. Hvis du har brug for yderligere oplysninger ellerrad, er du velkommen til at ringe til vores hjelpelinje mellem kl. 9.00 og 12.00 og mellem kl. 14.00 og 17.00 fra mandag til fredag (dog icke pa helligdage), ellerr du kan besoge os pa vores websted: www.earlex.fr
