BRUGSANVISNING HV3900 EARLEX

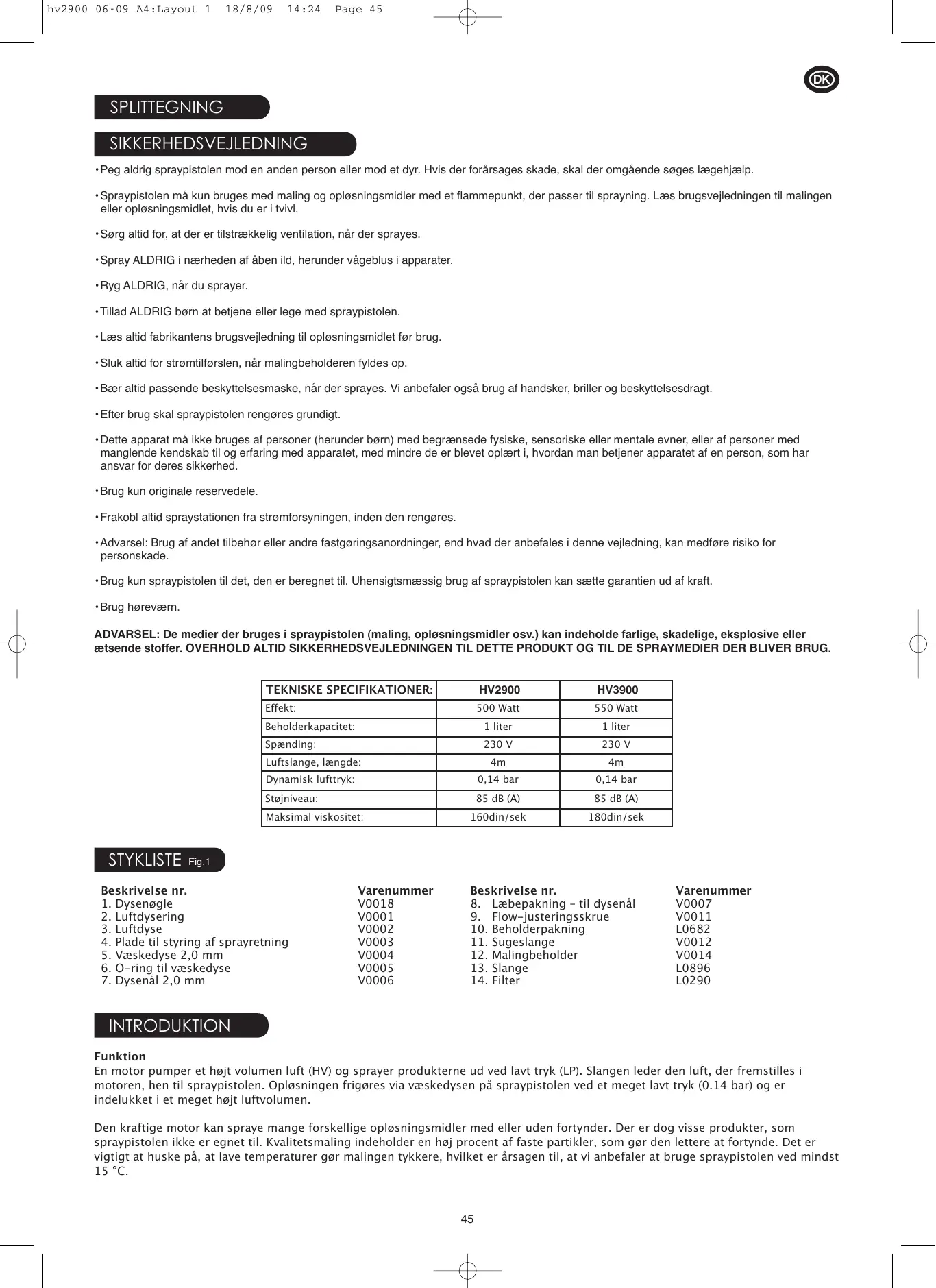

• Peg aldrig spraypistol mod en,anden person ell mod et dyr. Hvis der forarsages skade, skal der omgaende soges lageehjelp.
  Spraypistolen maku kun bruges med maling og oplosningsmidler med et flammepunkt, der passer til sprayning. Laes brugsvejledningen til malingen erer oplosningsmidlet, hvis du er i tvivil.
• Sørg altid for, at der er tilstrækkelig ventilation, nær sprayes.
• Spray ALDRIG i nærheden af Åben ild, herunder vågeblus i apparater.
  -Ryg ALDRIG, nár du sprayer.
  -Tillad ALDRIG børn at betjene eller lege med spraypistolen.
• Laes altid fabrikantens brugsvejledning til oplosningsmidlet for drug.
• Sluk altid for strømtilførslen, nær malingbeholderen fyldes op.
• Baer altid passende beskyttelsesemask, när der sprayes. Vi anbefaler ogsa brug af handsker, briller og beskyttelsesdragt.
• After drug skal spraypistolen rengøres grundigt.
• Dette apparat må ikke bruges af personer (herunder børn) med begrænsede fysiske, sensoriske eller mentale evner, uller af personer med manglende kendskab til og erfaring med apparatet, medindre de er blevet oplaert i, hvordan man betjener apparatet af en person, som har ansvar for deres sikkerhed.
• Brug kun originale reservedele.
• Frakobl altid spraystationen fra strømforsyningen, inden den rengøres.
• Adversel: Brug af andet tilbehør eller andre fastgøringsanordninger, end hvad der anbefales i dette vegjedning, kan medføre risiko for persanskade.

• Brug kun spraypistolen til det, den er beregnet til. Uhensigtsmaesig brug af spraypistolen kan sætte garantien ud af kraft.

• Brug horeværn.

ADVARSEL: De medier der bruges i spraypistolen (maling, oplosningsmidler osv.) kan indeholde farlige, skadelige, eksplosive ell er aetsende stoffer. OVERHOLD ALTID SIKKERHEDSVJELEDNINGEN TIL DETTE PRODUKT OG TIL DE SPRAYMEDIER DER BLIVER BRUG.

TEKNISKE SPECifikATIONER:	HV2900	HV3900
Effekt:	500 Watt	550 Watt
Beholderkapacitet:	1 liter	1 liter
Spænding:	230 V	230 V
Luftslange, længde:	4m	4m
Dynamisk luftttryk:	0,14 bar	0,14 bar
Støjiveau:	85 dB (A)	85 dB (A)
Maksimal viskositet:	160din/sek	180din/sek

STYKLISTE Fig.1

Beskrivelse nr.

1. Dysenøgle
2. Luftdysering
3. Luftdyse
4. Plade til styring af sprayretning
5. Væskedyse 2,0 mm
6. O-ring til væskedyse
7. Dysenal 2,0 mm

Varenummer

V0018
V0001
V0002
V0003
V0004
V0005
V0006

Beskrivelse nr.

1. Læbepakning - til dysenål
2. Flow-justeringskkrue
3. Beholderpakning
4. Sugeslange
5. Malingbeholder
6. Slange
   14.Filter

Varenummer

V0007
V0011
L0682
V0012
V0014
L0896
L0290

INTRODUKTION

Funktion

En motor pumper et hjt volumen luft (HV) og sprayer produkterne ud ved lavt tryk (LP). Slangen leder den luft, der fremstilles motoren, hen til spraypistolen. Oplssningen frigores via vaskedysen pa spraypistolen ved et meget lavt tryk (0.14 bar) og er indelukket i et meget hjt luftvolumen.

Den kraftige motor kan spraye mange forskellige oplosningsmidler med allerumen fortynder. Der er dog visseprodukter, som spraypistolen icke er egnet til. Kvalitetsmaling indeholder en hj procent af faste partikler, som gcr den lettere at fortynde. Det er vigtigt at huske pa, at lave temperaturer gcr malingen tykkere, hvilket er arsagen til, at vi anbefaler at bruge spraypistolen ved mindst 15^

FORBEREDELS

• Dæk omhyggeligt det område, der/DD skal males, til med plast og beskyttene tape.
• Bær en passende maske, nár du sprayer (og sorg for, at der er tilstrækkelig ventilation i det lokale, du befinder dig i, nár du maler indendørs).
  Rengor den overflade, der skal males. Overfladen skal vare ren, torg glat.
• Øv dig på nogue træstykker, for at ∀ere sikker på, at du holder spraypistolen korrekt.
  Vi anbefaler, at du bruger beskyttelsestoj.
• Rør malingen grundigt, eventuelt med en mixer.
• Kontroller, at der ikke er nogen faste partikler i malingen.
• Mange Produktker kan sprayes uden at skulle fortyndes. Hvis paforgen畸形 er tilfredsstellende, kan du dog fortynde malingen gradvist med 5 % ad gangen.
• De feste malingstyper kan sprayes på after at��e blevet fortyned en lille smule (f.eks. 5% eller 10%).
• Visse tykke malingstyper sasom udendorsmaling og visse mellemstrygningsmalinger skal dog fortyndes med 20% aller 25% .
• Brug vand til at fortynde vandbaseredeprodukter med.
• Brug passende fortynder til oplosningsmiddelbaseredeprodukter.
• Visse malingproducenter angiver påBOTten, hvilken fortynder der skal bruges.
• Visse malingproducenter tilbyder specifikkeprodukter til HVLP-maling.

Din spraystation er en effektiv og alsidig losning, som fas med nal og vaskedyse i to storrelser:

Den lille nal og vaskedyse er velegnet til dekorative malearbejder.
Den store nal og vaeskedyse, som er let at montere p spraypistolen (med dysenoglen (1)) er velegnet til tykkere maling sasom mellemstrygningsmalinger og javn vaegmaling.

Det er muligt at kobe specialdyser til mere specifikke behov.

KOMI GANG

• Fyld malingbeholderen (12) op med den type maling, der skal sprayes. Rør omhyggeligt (som tidligere nævnt) og si malingen for at fjerne eventuelle partikler, som kan forbindre en regelmæssig og jævn påfaring.
• Kontroller, at beholderpakningen (10) og sugeslangen (11) sidder korrekt fast til bunden af spraypistolen.
• Skru beholderen fast på bunden af spraypistolen, og stram til.
• Start med at sætte flow-justeringsskruen (9) på minimum, södet ikke er muligt at aktivere udloseren. Husk på, at flow-justeringsskruen styrer den maengde maling, der sprayes på (Fig.4).
• Rul luftslangen op, og sæt den ene ende fast på bagsiden af spraypistolen og den,anden Ende på spraystationen.
• Rul strömkablet op, og sæt stikket i stikkontakten.
• Tænd for spraystationen. Dette vil øjeblikeligt frembringe en smule luft, hvilket er helt NORMALt. Der vil dog ikke blive sprayet noget maling ud, før end udløseren aktiveres på spraypistolen.
• Meget vignt: Hvis det er første gang, du sprayer, anbefaler vi, at du lader motoren kore i 1-2 minutter, inden du begynder at spraye. Husk på, at flow-justeringssskruen styrer den maengde maling, der sprayes på (Fig.4).

MOTORENHEDEN SKAL ALTID STÅ PÄ EN HARD OG STÖVFRI OVERFLADE.

Den mest alminderigt anvendte maleteknik til store overflader er "krydsteknikken", dvs. at produit sprayes pa i vandrette linjer og derefter i lodrette striber (Fig.3).

1) For at spraye en vandret strobe skal du indstille pladen til styring af sprayretning i lodret position, aktivere udloseren og derefter bevage armen pa tværs mod højre.
2) Nár du nár til enden af fladen, der skal males, skal du slippe udloseren et øjeblik og derefter spraye i den anden retning lige neden under den strobe, du lige har gjort fardig.
3) Dernæst skal du indstille pladen til styring af sprayretning i vandret position for at spraye en lodret strobe. Aktiver udløseren, og bevæg armen op og ned over de vandrette striber, du lige har sprayet. (Fig.2)

Du kan variere monstrets bredde (Fig.3) ved gradvist at indstille pladen til styring af sprayretning (4) mellem vandret, lodret og rundt spraymonster.

TIP: Hold altid spraypiston lige og i den samme afstand helst 25-30 cm (10-12") fra den overflade, du vil male, for at opnà det bedste resultat (Fig.5/6). Det er vigtigt, at det er armen, og ikke handleddet, der styrer bevægelsen (Fig.5/6). Dette vil sikre enmere jævn paføring.

TIP: HVLP-teknologien producerer varm luft via luftdysen, som gør, at malingen tørr hurtigere og derved sikrer et bedre resultat.

TIP: Nár du maler lofter og gulve, sorg da for, at sugeslangen sidder korrekt.

RENGØRING

SPRAYPISTOL

MALINGSTYPE	RENGØRING
Vandbaseret maling	Rengør med vand
Oliebaseret maling	Rengør med den passendefortynder, f.eks. terpentin

TIP: Inden du fjerner nalen og væskedysen og sætter dem påigen, sorg da for at skylle spraypistolen igennem med vand eller passende fortynder, saledes at det indvendige rør er rent.

TIP: Hvis du rengør apparatet straks after brug, tager det højst 5 minutter. Hvis du holder en pause, sa læg spraypistolen i en plastpose for at undgå, at malingen tørrer.

• Fjern beholderen med maling (12).
• Hæld eventuelt resterende maling tilbage iBOTten til senere brug. Aktiver udløseren, s'malingen kan Ibe ud af sugeslangen (11).
• Hæld en smule fortynder eller vand i beholderen, ryst spraypistolen let, saml spraypistolen ingen, og spray væsken igennem spraypistolen. Fortsæt med at spraye, indtil fortynderen/vandet ikke længere er farvet.
• Fjern eventuelt rester af maling fra spraypistolens yderside.
• Rengør beholderpakningen (10) inde i delve spraypistolen.

NALOGVESKEDYSE

• Skru luftdyseringen Iøs (2).
  Fjern luftdysen (3).
• Fjern pladen til styring af sprayretning (4).
• Det anbefales at skubbe udloseren fremad for lettere at afmontere vaskedysen (5).
• Brug dysenoglens tang A (1) til at fjerne vaskedysen (5).
• Sæt nål og væskedysens anden Ende B (1) ind i nålekanalen, og løsn nålén ved at dreje den mod uret. Nu kan du tage nålén ud.
• Læg alle disse dele ned i en beholder, og rengør dem med en børste og fortynder ell er vand.
• Rengør den indvendige del af selve spraypistolen.
• Tør omhyggeligt alle delene, inden de samlesigen.
• Monter delene i den omvende raskkefolge.
• Sorg for, at luftdyseringen (2) er strammet welt til, säledes at vaskedysen sidder på plads og spraypistolen lukker. NB: Kontroller, at pladen til styring af sprayretning kan bevage sig frit. Lsn eventuelt luftdyseringen (2) en smule, after behov.
• HÆLD ALDRIG MALING ELLER OPLØSNINGSMIDLER UD I AFLØBET. AFLEVER ALTID MALER- OG KEMIKALIERESTER PÅ DEN LOKALE GENBRUGSSTATION.
• Selve motorenheden kræver ingen særlig vedligeholdelse andet end, at man skal kontrollere, at filteret ikke er tilstoppet (filteret kan fjernes og vaskes). Filteret sidder i bunden af motorenheden.

Vigtigt: Alle nälene er fremstillet, sà de passer til den tilsvarende væskedyses størrelse. Prov ikke atarette en 2,0 mm näl ind i en 3,0 mm væskedyse.

FEJLFINDING

PROBLEM	ÄRSAG	HANDLING
Malingen drypper på emnet, der skal males	Malingen er for fortyndet	Tilfør mere ufortyndet maling
	Malingvolumen er for hijt	Reducer malingvolumen med justeringsskruen (9)
	For langsom bevægelse	Øg påføringshastigheden
	Spraypistol er for tæt på	Øg afstanden til 15-20 cm mullem spraypistol og arbejdsfladen
Malingen er for tynd eller for ujævn	Malingen er for fortyndet	Tilfør mere ufortyndet maling
	Malingvolumen er for lille	Øg malingvolumen med justeringsskruen (9)
	For hurtig bevægelse	Reducer påføringshastigheden
	Spraypistol er tilstoppet	Rengør spraypistol
	Spraypistol er for langt væk	Reducer afstanden mullem spraypistol og arbejdsfladen
Derkommen ingen maling	Malingen er for tyk	Tilføj fortynder
	Væskedysen er tilstoppet	Rengør væskedysen (5)
	Sugeslangen er tilstoppet	Rengør sugeslangen (11)
	Luftslangen er i stykker	Udskift luftslangen (13)
	Grynet maling	Filtrer malingen
	Beholder næsten tom	Fyld beholderen op (12)
	Spraypistol er i vinkel	Kontroller, at sugeslangen peger hen mod malingen (11)
	Luftindtaget er tilstoppet	Kontroller filteret tilstand, og rengør om nødvendigt (14)
For meget maling på et sted	Du bevær ger dit hjåndled	Bevæg Armen i stedet
Påføring	Der er enten for meget eller for lidt maling	Brug justeringsskruen (9) til at styre flowet

BEMERK: Vi har gjort alt, hvad vi kan, for at sikre, at dette spraypistol vil fæ et langt og problemfrit liv, hvis den bruges korrekt og i overensstemmelse med instruktionerne., Vi tager ikke ansvar for skader, der skyldes brug af forkerte eller uegnede substanser, malingstyper eller væsker, som ikke er blevet korrekt fortyndet, eller er uegnede til de overflader, de paføres, sundhedrisici, derkommen fra mangel på ventilation under arbejde i lukkede områder ell fejl ved udstyret, der skyldes utilstrækkelig rengøring af componenternefter brug. I tvivlilfæle de bør der udføres en test på et lille, ikke iogjnefallende sted Först. Læs altid fabrikantens brugsvejledning før brug. Hverken vores garanti eller ovennnævnte erklæring berørere dine lovbestemte rettigheder.

STRØMTILSLUTNING

Denne enhed er et klasse II apparat, hvilket betyder dobbelt isolering for din sikkerhed. Jordledning er ici nødvendig. Hvis forsyningsledningen er beskadiget, skal den udskiftes af Earlex Ltd erlen an af vores autoriserede forhandlere.

Hvis du bruger en forlangerledning skal den vare på mindst 6 amp og fuldstendig intakt. Arbejd ikke med en ledning på mindre end 6 amp, da dette vil forarssage fejl på motoren, hvilket ikke er dækket af garantien.

Hvis stikket afmoneres fra ledningen, skal det bortskaffes pa en sikker maje. Sæt ALDRIG et stik, som er afmoneret fra ledningen, i stikkontakten.

Oplysninger om bortskaffelse af affald af elektriskeprodukter ogsa kaldet WEEE- Systemet Disseprodukter må ikke afskaffes sammen med det almindelig husholdningsaffald. Det er dit ansvar at bortskaffe denen type affald ved at aflevere det til specielt udpegede indsamlingssteder for genvinding og genbrug.

EU-overensstemmelseserklaering

Vi erklær, at enheden: HV2900/3900 er i overensstemmelse med LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Allerettigheder forbeholds © 2009

Patenter og designregisteringer:

Spraypistol designregistrering:

ECD 001096218-0001

CN 200930004457.X

Spraypistol patent

GB 0903275.6

HVLP turbinedesignregistrering

GB3022947

FR 06/5463

EU 000608856

US D563,503

EARLEX LTD. TAGER IKKE ANSVAR FOR BRUG AF DETTE PRODUKT, HVIS DET BRUGES TIL ANDRE FORMÁL END BESKREVET HERI.

Dette produit er garanteret mod produit- og materialefejl i en periode pa 24 maneder. Garantien dækker icke ved industrielle formalller ved udlejning Garantien har ingen indflydelse pa dine lovbestemte rettigheder. Hvis du har brug for yderligere oplysninger ellerrad, er du velkommen til at ringe til vores hjelpelinje mellem kl. 9.00 og 12.00 og mellem kl. 14.00 og 17.00 fra mandag til fredag (dog icke pa helligdage), ellerr du kan besoge os pa vores websted: www.earlex.fr
