MANUALE UTENTE HV3900 EARLEX

Grazie di avere comprato questa stazione di vernice Earlex.
PRIMA DELL'UTILIZZO GRAZIE DI BENE LEGGERE QUESTO MANUELE E LE CONSEGNE DI SICUREZZA.
Garzie di conservare quello manuale per agli consulazione futura.

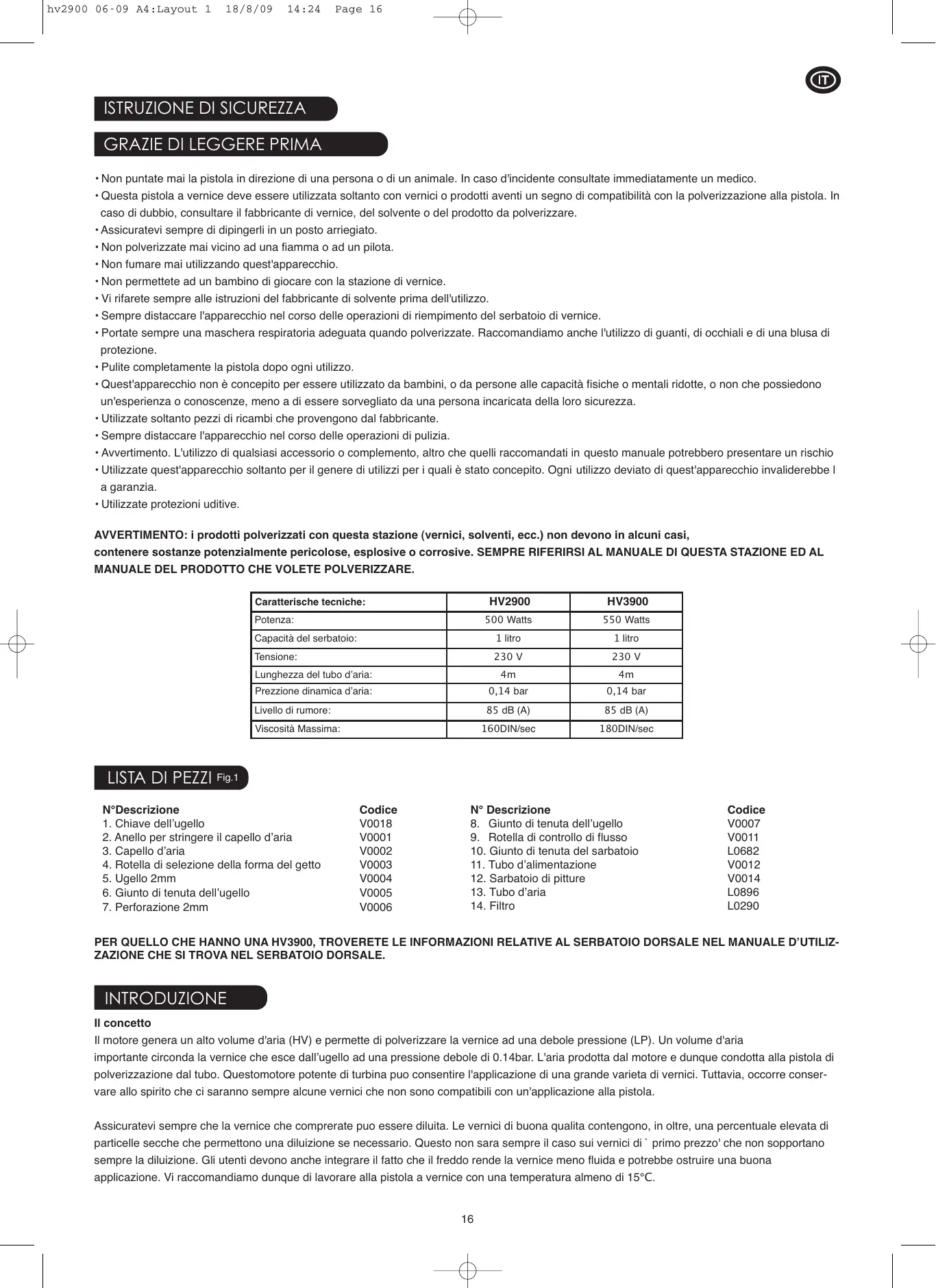

ISTRUZIONE DI SICUREZZA

GRAZIE DI LEGGERE PRIMA

Non punctate mai la pistola in direzione di una persona o di un animale. In caso d'incidente consultate immediamente un medico.
- Questa pistola a vernice delve essere utilizzata soltanto con vernici o prodotti aventi un segno di compatibilità con la polverizzazione alla pistola. In caso di dubbio, consultare il fabbricante di vernice, del solvente o del prodotto da polverizzato.
- Assicuratevi sempre di dipingerli in unizio arriegiato.
Non polverizzate mai vicino ad una fiamma o ad un pilota.
Non fumare mai utilizzato quest'apparecchio.
- Non permottete ad un bambino di giocare con la stazione di vernice.
- Vi rifarete sempre alle istruzioni del fabbricante di solvente prima dell'utilizzo.
- Sempre distaccare l'apparecchio nel corso delle operazioni di riempimento del serbatoio di vernice.
Portate semreuna maschera respiratoria adeguata quando polverizzate.Raccomandiamo anche l'utilizzo di guanti,di occhiali e di una blusa di protezione.
- Pulite completeness la pistola après anni utilizzato.
- Quest'apparecchio non è concepito per essere utilizzato da bambini, o da persone alle attività fisiche o mentali ridotte, o non che possiedono un'esperienza o conoscenze, meno a di essere sorvegliato da una persona incaricata della loro sicurezza.
- Utilizzate soltanto pezzi di ricambi che provengono dal fabbricante.
- Sempre distaccare l'apparecchio nel corso delle operazioni di pulizia.
- Avertimento. L'utilizzo di qualsiasi accessorio o complemento, altri che quelli raccomandati in questo manuale potrebbero presentare un rischio
- Utilizzate quest'apparecchio soltanto per il genere di utilizzi per i quali è stato concepito. Ogni utilizzo deviato di quest'apparecchio invaliderebbe I a garanzia.
Utilizzate protezioni uditive.

AVVERTIMENTO: i prodotti polverizzati con但这a stazione (vernici, solventi, ecc.) non devono in alcuni casi, contentere sostanze potenzialmente pericolose, esplosive o corrosive. SEMPRE RIFERIRSI AL MANUALE DI QUESTA STAZIONE ED AL MANUALE DEL PRODOTTO CHE VOLETE POLVERIZZARE.

Caratterische tecniche:	HV2900	HV3900
Potenza:	500 Watts	550 Watts
Capacità del serbatoio:	1 litro	1 litro
Tensione:	230 V	230 V
Lunghezza del tubo d'aria:	4m	4m
Prezzione dinamica d'aria:	0,14 bar	0,14 bar
Livello di rumore:	85 dB (A)	85 dB (A)
Viscosità Massima:	160DIN/sec	180DIN/sec

LISTA DI PEZZI Fig.1

N°Descrizione

1. Chiave dell'ugello
2. Anello per stringere il capello d'aria
3. Capello d'aria
4. Rotella di selezione della forma del getto
5. Ugello 2mm
6. Giunto di tenuta dell'ugello
7. Perforazione 2mm

Codice

V0018
V0001
V0002
V0003
V0004
V0005
V0006

N° Descrizione

1. Giunto di tenuta dell'ugello
2. Rotella di controllo di flusso
3. Giunto di tenuta del sarmatoio
4. Tubo d'alimentazione
5. Sarbatoio di pitture
6. Tubo d'aria
7. Filtrto

Codice

V0007
V0011
L0682
V0012
V0014
L0896
L0290

PER QUELLO CHE HANNO UNA HV3900, TROVERETE LE INFORMAZIONI RELATIVE AL SERBATOIO DORSALE NEL MANUALE D'UTILIZAZIONE CHE SI TROVA NEL SERBATOIO DORSALE.

INTRODUZIONE

Il concetto

Il motore genera un alto volume d'aria (HV) e permette di polverizzare la vernice ad una debole pressione (LP). Un volume d'aria importante circa la vernice che esce dall'ugello ad una pressione debole di 0.14bar. L'aria prodotta dal motore e+dunque condotta alla pistola di polverizzazione dal tubo. Questionatore potente di turbina puo consentire l'applicazione di una grande varietà di vernici. Tuttavia, occorre conservare allo spirito che ci saranno sempre alcune vernici che non sono compatibili con un'applicazione alla pistola.

Assicuratevi sempre che la vernice che comprete puo essere diluita. Le vernici di buona qualita contengono, in altre, una percentuale elevata di particelle secche che permettono una diluzione se necessario. Questo non sara sempre il caso sui vernici di ` primo prezzo' che non sostortano sempre la diluzione. Gli utenti devonoanche integrare il fatto che il freddo rende la vernice meno fluida e potrebbe ostruire una buona applicazione. Vi raccomandiamo+dunque di lavorare alla pistola a vernice con una temperatura almeno di 15^

PREPARAZIONE

• Pulite le zone da dipingere. Queste zone devono essere pulite, asciugate e lisci.
• Trascinatevi prima di tutto su vecchie peszi di legno o cartone per garantirvi una buona presa a disposizione della pistola e per bene regolare il loro getto di polverizzazione.
• Vi raccomandiamo di portare una blusa di protezione.
• Bene mescolare se possibile al mescolatore al mescolatore (fissato su un trapano ad esempio).
• Ci sono prodotti che possono essere applicati alla pistola nella diluzione. Tuttavia, se l'applicazione o il flusso non vi sembra bene, non esitate a diluire il prodotto gradualmente per pianerottolli del 5% .
• Assicuratevu che la vernice o il prodotto non comporta particelle solide.
• La maggior parte delle vernici possono essere applicati alla pistola esendo leggermente diluiti, di 5 o 10% .
• Alcune vernici spesse di tipo sostofondi o vernici murale esterno dovranno essere diluiti al 20% o il 25% .
• Utilizzate l'acqua per diluire i prodotti a base d'acqua.
• Utilizzate un diluente adeguato per diluire vernici o prodotti a base di solventi.
• Alcuni fabbricanti segnalano sui loro vasi se un diluente specifico deve essere utilizzato.
• Da notare che un numero crescente di fabbricanti di vernice mette sul mercato vernici dedicate all'applicazione alla pistola.
• Questa potente stazione é consecnata con due diametri d'ugelli.

Vostra polivalente stazione é consegnata con due diametri d'ugelli.

• Un ugello piu fine e montato d'origine sulla pistola, spesso utilizzato per l'applicazione di vernici di completamento e tutti i prodotti di protezione o di decorazione del legno.
• Un ugello piu largo, che puo facilmente essere montato sulla pistola (grazie alla chiave del'ugello (1) per le vernici piu spessi di tipo; Sottofondi, Pittura murale esterno, o alcune monomano.

Da notare che esistono anche diverse dimensioni d'ugelli in opzione per applicazioni più specifiche.

ASSEMBLAGGIO

Riempite il serbatoio (12) con la vernice o il prodotto da aplicare. Mescolate bene e assicuratevi dell'assenza di particelle solide.
- Assicuratevi che il tubo d'alimentazione di vernice (11) sua fermamente insertito sotto la base della pistola.
- Bene avvitate il serbatoio alla base della pistola.
- Cominciate con la rotella di messa a punto del flusso al minimo.
- Svolgere il condotto d'aria ed inserte alla parte posteriore della pistola e sulla turbina.
- Svolgete il condotto d'alimentazione e collegatelo al settore.
- Mettete la stazione in marcia. Questo inizierà immediatamente la produzione d'aria, quello che è NORMALE. Tuttavia, nessuna proiezione di vernice si farà prima di averere sostenegro sullo scatto della pistola.
- Moltto importante: Raccomandiamo sempre di lasciare girare il motore 1 a 2 minuti prima di applicare la vernice per una migliorie fluidità.

Dimenticate soltanto che è already in the center of the room.

DIFFIDATE CHE UNA PROTEZIONE DI PLASTICA O CARTA NON VIENE A BLOCCARE QUESTA PRESA D'ARIA.

Per il montaggio de lserbatoio dorsale, vi preghiamo di vi rifarete a sua manuale d4utilizzazione localizzato nel serbatoio dorsale.

3 formes de jet
Orizzontale e verticale con dimensioni che possono variare	Getto Rotondo
Verticale ed orizzontale sono i più utilizzati	Getto rotondo per i lavori di precisione

Le tecnica piu utilizzata per dipingere é la tecnica chiamate « passagi incrociati ». Cio é aplicare il prodoto con un successione di passagi orizzontali sui quali si appliccherà una successione di passagi verticali.

1) Per fare un passaggio orizzontale, regolate la rotella di selezione della forma del getto nella posizione verticale (Fig.2), sostene sullo scatto e muovere il vosto braccio verso la destra.
2) Ridurre brevamente lo scatto in fine di passaggio per evitare agli rischio di sovraccarico, quando applicate il prodotto nella direzione opposta appena tutto il primo passaggio.
3) In seguito, regolare la rotella di selezione della forma del getto nella posizione orizzontale per ottenere un getto verticale e applicare una successione di passaggi verticali sui nostri primi passaggi orizzontali.

In funzione del posizionamento della rotella di selezione della forma del getto (4) potete ottenergetti orizzontali o verticali di varie larghezze (Fig. 3)

VALE A DIRE: Per ottener il migliorere risultato, tenete la vostra pistola ben dritta ed a distanza costante dell'appoggio a dipingere generalmente tra 25 e 30 cm (10"-12") (Fig.5/6). è più il braccio del polso che deve muovere (Fig.5/6) per ottener un'applicazione uniforme.

VALE A DIRE: La tecnia HVLP prodotto un'aria leggermente riscaldata, casa che permette alla vernice di asciugare più rapidamente per migliorare il risultato di superficie.

VALE A DIRE: Nel caso dei soffitto e suolo, assicuratevi che il tubo d'alimentazione di vernice piegato sia orientato in modo coerente rispetto alla gravità.

CONSIGLI DI PULIZIA

PISTOLA A VERNICE

PRODOTTO UTILIZZATO	PULIZIA
Prodotto a basa d’aqua	La pulizia si farà con l’aqua
Prodotto a basa di solvanti	La pulizia si farà con un diluente adeguato

VALE A DIRE: Prima di rimuovere o di rismontare l'uglio assicuratevi che la pistola è stato totalmente pulito con del'acqua o un diluente appropriato.

VALE A DIRE: La pulizia non prenderà piu di 5 minuti se è casi effettuato immediatamente. Se l'operatore fa una pausa di alcune ore soltanto, ci si cui quicontentare di mettere la pistola in una borsa di plastica per impedire alla vernice di asciugarsi.

• Svitate il serbatoio (12).
• Versate l'eventuale resto di vernice nel suo vaso per potere utilizzarlo una prossima volta. Sostenete lo scatto per liberare l'eccedenza di vernice del tubo d'alimentazioneiegato (11).
• Versate una quantità d'acqua o di diluente secondo il caso nel serbatoio, quando fatto funzionare la pistola nuovamente per purgare l'insiemeistema fino all'eliminazione di qualsiasi traccia di vernice.
• Pulite tutte le trace di vernice sull'esterno della pistola.
• Pulite e asciugare il giunto di tenuta del serbatoio (10).

UGGELI

• Svitate l'anello di serraggio del cappello d'aria.
• Togliete il cappello d'aria (3).
• Togliete la rotella di selezione della forma del getto (4).
• Il fatto di spingere lo scatto in Avanti aiuta lo smontaggio della pioana.
  Utilizzate la chiave a ugello quotato A (1) per ritirarlo (in caso contrario, utilizzato una pinza classica per tirare sull'ugello).
• Inserite la chiave a uggelo parte B (1) all'interno del condotto della pistola e svitate la punta nel senso inverso degli aghi di un orologia, quando tirare sulla punta per toglierlo.
• Pulite tutti questi elementi con una spazzola.
• Pulite le tracce di vernice all'interno della pistola.
• Bene asciugare i pezzi prima del rimontaggio.
  Rismontare la pistola seguendo l'ordine inverso.
• Assicuratevi che l'annello per stringere il capello d'aria si bene avvitato e la poiana bene postato in modo che l'ugello chuide l'orifizio della poiana. Assicuratevi eppure che la rotella di selezione della forma del getto possa muovero e girare facilmente, all'occorenza alletente legermente l'anello per stringere il capello d'aria.
• NON BUTTATE VIA MAI I VOSTRI RESTI DI VERNICE O DI SOLVENTE NELLE FOGNE O NELLA NATURA. UTILIZZATE SEMPRE IL VOSTRO CENTRO LOCALE DI TRATTAMENTO DEI RIFFUTI.
  Il motore non richiede di essere intrattenato eppure dovete soltanto di verificare se il filtering non è ostruito (se necessario, cui si trova alla base della turbina.

Importando: Ogni dimensione di perforazione corrisponde ad una dimensione di poiana. Non provate a montare una perforazione di 2.0 mm con una poiana di 3.0 mm ad esempio.

LA PULIZIA DEL SERBATOIO DORSAL SI FARA SECONDO LE ISTRUZIONI DEL MANUAL CONSEGNATO CON IL SERBATOIO DORSALE.

PROBLEMI	CAUSA	AZIONE RICHIESTA
Ci sono gobce di vernice sul sup- porto	Vernice troppo diluita	Aggiungere vernice non diluita
	Flusso di vernice troppo elevato	Ridurre il flusso che regola la rotella di messa a punto del flusso (9)
	Movimento troppo lento	Accelerare la velocità d'applicazione
	Pistola tenuta troppo vicino all'appoggio a dipingere	Aumentare la distance con l'appoggio da dipingere
Applicazione di vernice troppo fine o irregolare	Vernice troppo diluita	Aggiungere vernice non diluita
	Flusso di vernice troppo debole	Aumentate il flusso che è regolato alla rotella di messa a punto del flusso (9)
	Movimento troppo rapido	Ridurre la velocità d'applicazione
	Pistola bloccata	Pulite la pistola
	Pistola tenuta troppo distante	Avvicinate la pistola
Nessun proiezione di vernice	Vernice troppo densa	Aggiungere il diluente
	Poiana bloccata	Pulire la poiana (5)
	Tubo d'alimentazione piegato bloccato	Bene pulire l'interno del tubo piegato (11)
	Condotto d'aria danneggiata	Cambiare il condotto d'aria (13)
	Serbatoio quasi vuoto	Riempire il serbatoio (12)
	Pistola inclinata	Verificare che il tubo d'alimentazione piegato (11) sia orientato nel senso della gravità
	Presa d'aria bloccata	Verificare lo stato del filtrone e che il motore sia pone su una superficie rigida
Sopra spessa di vernice	Creste troppi movimenti del polso	È la braccio che deve muoversi
Applicazione	O troppo, O non abbastanza di vernice	Regolare la rotella di messa a punto del flusso (9)

VOLETE NOTARE: Abbiamo fatto tutto il nostro possibile per assicurarvi che questa pistola pulverisatore funzionera a lungo eenza problemi, nel quadro di un utilizzo conforme aqueste istruzioni. Decliniamo qualsiasi responsabilità in caso di danni dovuti ad un utilizzo di sostanze, vernici o liquidi inadatti o cattivi, non diluiti correttamente o non che convengono alle superfici sulle quali sono applicati, in caso del pericolo per la salute in seguito alla mancanza d'airazione in occasione di lavori in uno spazio limitato, o in caso di guasto del materiale in seguito ad una cattiva pulizia delle pezioni afterutilizzo.In case di dubbio,fatte sempre una prova preliminare su una piccola zona non visibile.Leggete sempre le istruzioni del fabbricante prima dell'utilizzo. La nostra garanzia e la dichiarazione qui sopra non ledono i vostri diritti statutari.

Questa stazione è un apparecchio elettrico di classe 2cio é questo vuole dire protetto da un doppio isolamento che vi dispensa da qualsiasi collegamento alla terra. Se il cordone d'alimentazione della vostra stazione venisse ad essere danneggiato, deve essereambiato da EARLEX Ltd o da un agente accreditato da EARLEX.

Se dovete utilizzare un'estensione elettrica, questa deve soportare almeno 6 ampere i deve essere completamente svolta. Non utilizzate un'estensione non che soporta 6 ampere poiché ciò causerebbe un'usura prematura del motore e non è coperto alla garanzia.

Se la presa è tagliata dal cordone d'alimentazione, deve essere messa al rifiuto alla rischi. Non inserte MAI, ecisioni mai, una presa tagliata del cordone d'alimentazione in una presa settore.

Il presente prodotto non puo essere smaltito fra i rifiuti normali, delve buttarlo via fra il centro locale per il trattamento dei rifuiiti.

Dichiarazione di conformità CE

Dichiariamo che la stazione HV3500 conforme alle norme: LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.

Ogni diritto riservato © 2009

Deposizione di design e di brevetto

Pistola design depositata

ECD 001096218-0001

CN 200930004457.X

Pistola bevetto

GB 0903275.6

HVLP Turbina design depositata

GB3022947

FR 06/5463

EU 000608856

US D563,503

EARLEX LTD. NON PUO ESSERE RESPONSABILE IN CASO D'UTILIZZO QUESTO PRODOTTO PER LAVORI DIVERSI DA QUELLI DESCritTI NEL PRESENTE MANUALE.

GARANZIA ED ASSISTENZA TELEFONICA.

Questo prodotto è garantito per un periodo di 24 anni contro i difetti di fabbricazione o di

materiali. Non è garantito per un utilizzo industriale o per l'affitto. Questa garanzia non lede i vostri diritti statutari. Per ulteriori informazioni, o per qualiasi consiglio d'utilizzo, contattate la nostra assistenza Telefonica di 9:00 a 12:00 e di 14:00 a 17:00 dal lunedi al venerdi (ecctto giorni festivi), o visitate il nostro site web www.earlex.fr

Earlex Sarl.

Earlex Sarl, Tel: [phone]
