BRUKSANVISNING HV3900 EARLEX

Tack for att ni kocht en Earlex sprutstation.
Innan ni börjar användning - var god läs bruksanvising och sakerhetsinstruktionerna. Spara denna bruksanvising für framtida användnin

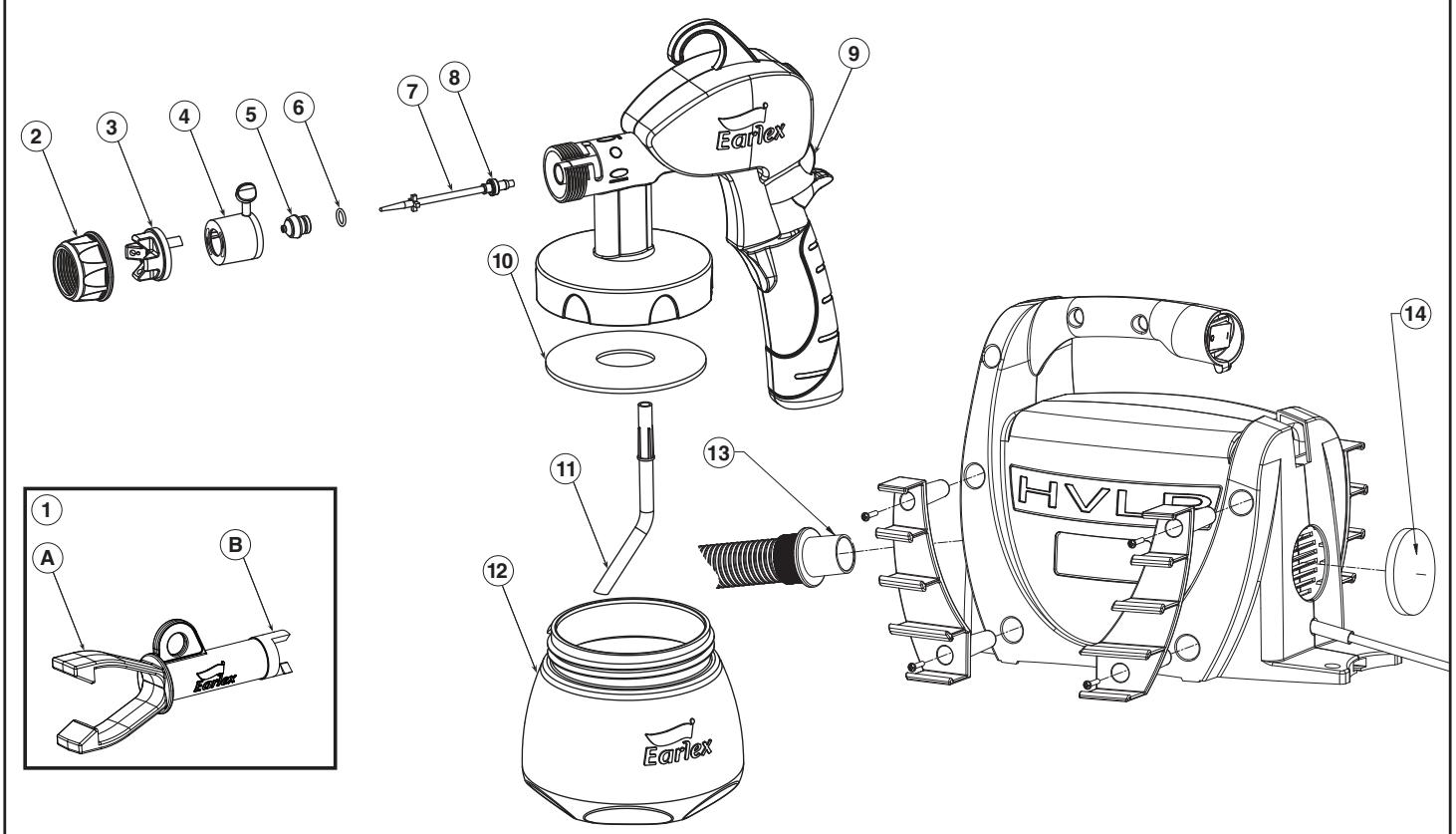

EXPLODED PARTS VIEW

Fig.1

DIAGRAMS

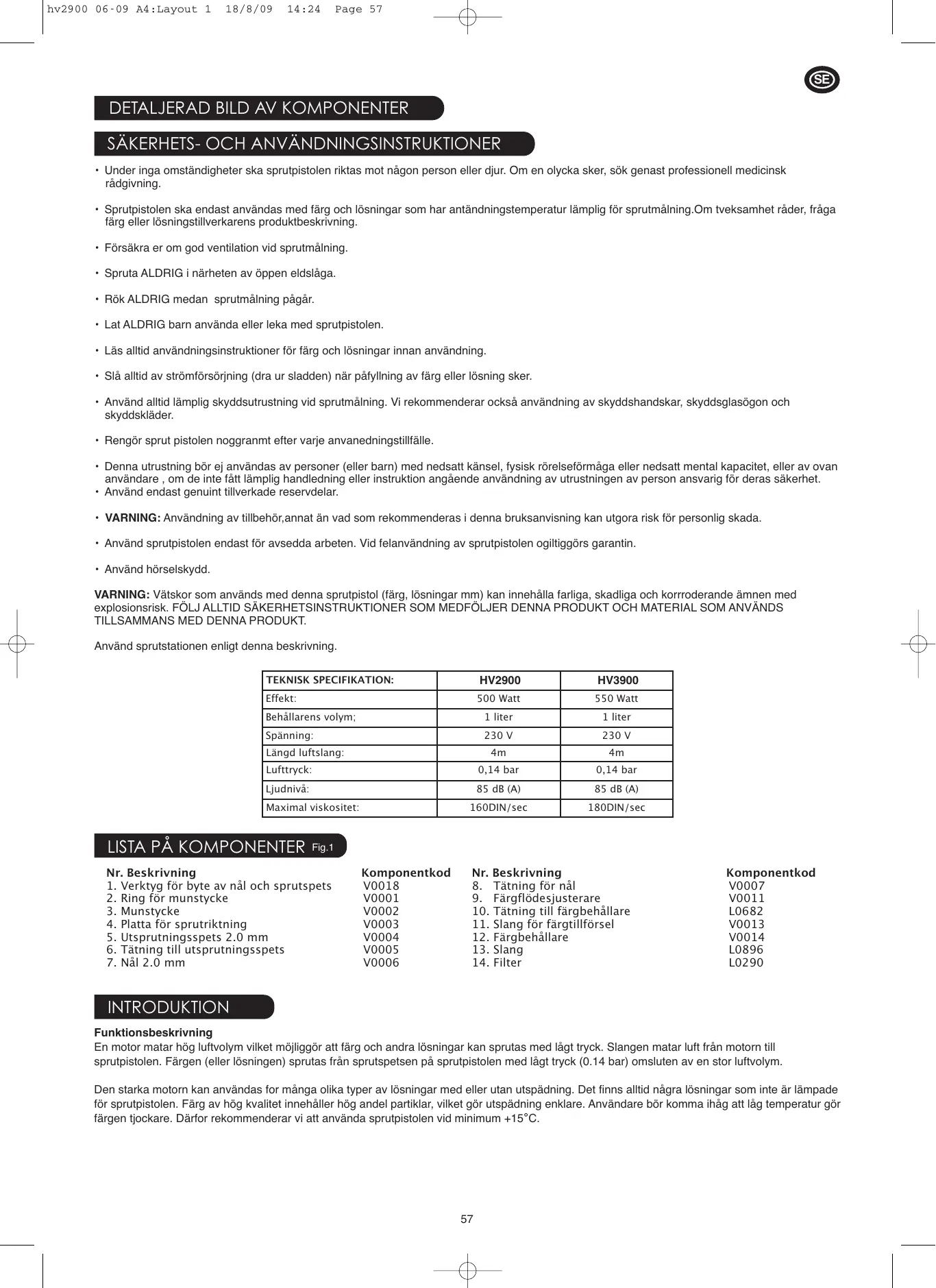

SAFETY OPERATING INSTRUCTIONS

PLEASE READ BEFORE USE

• Under inga omständigheter ske sprutpistolen riktas mot nàgon person eller djur. Om en olycka sker, sök genast professionell medicinsk rådgivning.
• Sprutpistol ske endast anvandas med farg och losninger som har antandningstemperatur lamplig for sprutmålning. Om tveksamhet rader, fraga farg eller losningstillverkarensproduktbeskrivning.
• Försakra er om god ventilation vid sprutmålning.
  Spruta ALDRIG i narheten av oppen eldsla.
• Rök ALDRIG medan sprutmålning pagar.
• Lat ALDRIG barn anecdja erka med sprutpistolen.
• Läs alltid användningsinstruktioner für farg och Lösningar innan användning.
• Slä alltid av strömförsörning (dra ur sladden) Near pafylling av farg erler össning sker.
• Använd alltid lámplig skyddsutrustning vid sprutmålning. Vi rekommenderar också användning av skyddshandskar, skyddsglasögon och skyddskläder.
• Rengör sprut pistolen noggranmt after varje anvanedningstillfällle.
  Denn ursting b er anvandas av personer (ller barn) med nedsatt kansel, fysisk roelsefma g er nedsatt mental kapacitet, eer av oan anvandare , om de inte fatt lamplig handledning ell instruktion angaende anvandning av ustrustingen av person ansvarig for deras sakerhet.
• Använd endast genuinely tillverkade reservdilar.
• VARNING: Användning av tillbehör, annat an vad som rekommenderas ienna bruksanvising kan utgora risk for personlig skada.
• Använd sprutpistolen endast für avsedda arbeten. Vid felanvändning av sprutpistolen ogiltiggörs garantin.
• Använd hörsselydd.

VARNING: Vätskor som används med denna sprutpistol (färg, Lösningar mm) kan innehålla farliga, skadliga och korrroderande ämnen med explosionsrisk. FÖLJ ALLTID SÄKERHETSINSTRUKTIONER SOM MEDFÖLJER DENNA PRODUKT OCH MATERIAL SOM ANVÄNDS TILLSAMMANS MED DENNA PRODUKT.

Använd sprutstationen entwickel denna beskrivning.

TEKNISK SPECIFICATION:	HV2900	HV3900
Effekt:	500 Watt	550 Watt
Behçllarens volym;	1 liter	1 liter
Spänning:	230 V	230 V
Längd luftslang:	4m	4m
Lufttryck:	0,14 bar	0,14 bar
Ljudniva:	85 dB (A)	85 dB (A)
Maximal viskositet:	160DIN/sec	180DIN/sec

LISTA PÅ KOMPONENTER Fig.1

Nr. Beskrivning

1. Verktyg for byte av nəl och sprutspets
2. Ring for munstycke
3. Munstycke
4. Platta for sprutrikting
5. Utsprutningsspets 2.0mm
6. Tätning till utsprutninqsspets
7. NaI 2.0 mm

Koponentkod

V0018
V0001
V0002
V0003
V0004
V0005
V0006

Nr. Beskrivning

1. Tätning für näl
2. Fargflodesjusterare
3. Tätning till färghällare
4. Slang für färgtillförsel
5. Färgbehällare
6. Slang
   14.Filter

KComponentkod

V0007
V0011
L0682
V0013
V0014
L0896
L0290

INTRODUKTION

En motor matar hog luftvolym vilket mojiggor att farg och andra losninger kan sprutas med lagt tryck. Slangen matar luft fran motorn till sprutpistolen. Fargen (eller losningen) sprutas fran sprutspetsen pa sprutpistolen med lagt tryck (0.14 bar) omsluten av en stor luftvolym.

Den starka motorn kan anvandas for mango olica typar av losningar med ell utspandng. Det finns alltid nagra losningar som inte ar lampade for sprutpistolen. Farg av hog kvalitet innehaller hog andel partiklar, vilket gor utspadng enklare. Anvandare bkr komma ihag att lag temperatur gfor fargen tjockare. Darfro recommenderar vi att anvanda sprutpistolen vid minimum +15^

FORBEREDELSER

• Täck ytor som ej skå malas med plast och tejp.
• Använd lamplig ansiktsmask njn ni anvander sprututrusting (forsakra er om att det rader god ventilation njn ni arbetar inomhus).
• Rengör ytan som ská málas. Ytan maste ocksá vara torr och slät.
• Ova Forst på gamla traplankor sö att ni vet hur sprutpistolen hanteras korrekt.
• Vi rekommender att ni anvander skyddsklader.
• Rör om färgen väl med en mixer om möjlicht.
• Försäkra er om att det inte finns nagra partiklar (klumpar) i färgen.
• Mångaprodukter kan sprutasutan utspädning. Men om aplicieringen inte blir tillfredsställande, spad ut Lösningen 5 % i taget.
• De fleta färger och Lossninger behöver endast spädas, t.ex. med 5% aller 10%.
• En del tjocka färger for till exempl yettrväggar, och underbehandling behöver spädas med 20% aller 25%.
• Använd vatten für att späda vattenlösigaprodukter.
• Använd rekommenderat utspädningsmedel für iche-vatten lösigaprodukter.
• Vissa tilverkare indikerar på behällaren vilket uspädningsmedel som bör användas.
  Vissa tillverkare har specielt avsedda farger for hog luftvolms- och lagtrycksmalning (High volume, low pressure, HVLP).

Er sprutstation ar ett mängsidigt och kraftfullt verktyg, som levereras med två nälar i olika storlekar med respektive vätskespetsar.

• Denindre nälén och medfoljande vätskespets är framforallt avsedd for dekorativ mälning.
• Den större nälen och medfoljande vätskspets, är avsedd for tjockare färger sāsom for behandlingsmålning och jämna sten- och murade ytor Den större nälen och vätskspetsen kan enkelt monteras på sprutpistolen (med verktyg for byte av näl och sprutspets(1).

Fler alternative av nälar och vätskespets För spefika arbeiten finns att kopa.

MONTERING

Fyll fargbehallaren med farg erer annan losning som avses anvandas.Ror om val sa fargen (losningen) har jamm konsistens.Ta bort alla partiklar som kan gora fargen (losningen) ojamm.
- Kontrollera att tätning till färgbehällare (10) och slang (11) ar väl tillsutna tilländen av sprutpistolen.
- Skruva på färgbehällaren tilländen av sprutpistolen och dra Åt.
- Börja använding med fänglödesjusteraren (9) på lögsta niva sä att avtryckaren inte gär att rubba. Glöm ej att fänglödesjusteraren justerar hur mycket fäng som används (fig.4).
- Rulla upp luftslangen och anslut ena änden till baksidan av sprutpistol, och andra änden till sprutstationen.
- Rulla upp strömförsörjningssladden och sätt i kontakten.
- Slå på strömbrytaren på sprutstationen. Dettta skapar en del luft i systemet, vilket ÅR NORMALT. Ingen färg (eller Lösning) sprutas ut fällän man trycker på sprutpsitolens avtryckare.
- VIKTIGT: vid sprutmälning für Forsta gängen med ustrustingen, rekommender vi att ni alltid har motorn gäende 1-2 minutes innan applicering av farg (eller Lösning). Glom ej att farg (Fig.4).

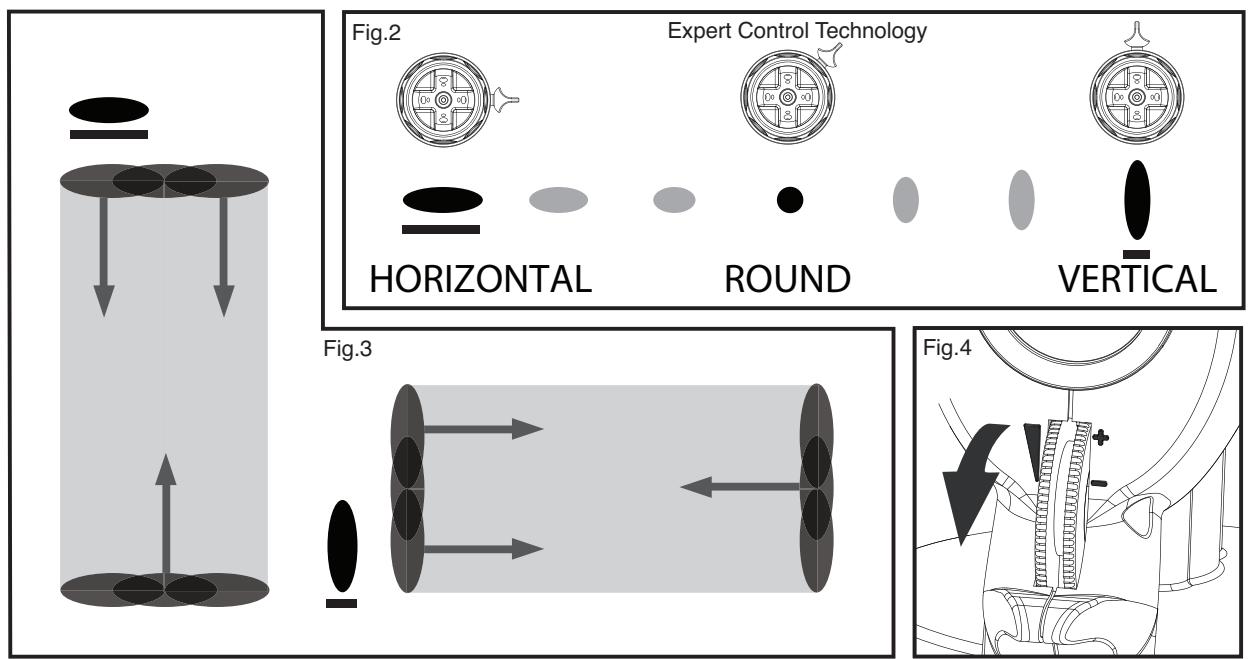

Tre sprutmålningssätt
Horisontell och vertikal sprutmålning med varierad bredd.	Cirkulär/rund sprutmålning.
Vertikal och horisontell sprutmålning für normala arbeten.	Rund sprutmålning für små arbeten och precisionsarbeten.

Det vanligaste sattet att sprutmála stora ytor ar att Först mål a horsontella drag, och därefter sprutmála over dessa i vertikala drag (Fig.3).

1) För att sprutmålā i horisontell riktning, ställ in plattan for sprutrikting i vertikalt lage. Tryck på avtryckaren och für er arm Åt Höger.
(Fig.2)
2) När niunar, slapp avtryckaren ett ögonblick, tryck in avtryckaren och fortsatt sedan i motsatt riktning precis under den just avslutade linjen.
3) För att östakomma en vertikal linje, justera splattan für sprutriktning i horisontellt läge. Tryckärefter på avtryckaren, och für er arm (Fig.2) opp och ner over den horisontella linjen som ni just avslutat.

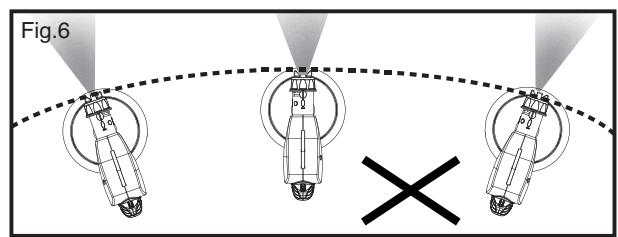

Genom att gradvis variera inställingen pa plattan for sprutrikting (4) mellon horisontalt, vertikalt och runt lage, kan ni variera bredden pÅ sprut-bilden (Fig.3).

TIPS: För att nà basta resultat, häll alltid er sprutpistol på samma Höjd och samma avständ frän foremålet som ska sprutmålas, helst på 25-30cm (10-12") avständ (Fig.5/6). Låt er arm utföra rörelsen istället für er vrist. Det bidrar till att ge en jämn besprutning.

TIPS: För hög luftvolyms- och lågtrycksmålning (HVLP) tekniken används varmluft genom luftlocket. Detta bidrar till snabb torkning vilket kan forbätra slutresultatet.

TIPS: För malning av tak och golv var uppmärksam på att hälla slangen for färgtillförsel i rätt riktning.

INSTRUKTIONER FÖR RENGÖRING

SPRUTPISTOL

TYP AV FÄRG	RENGÖRING
Vattenbaserad fãrg	Rengör med vatten
Oljebaserad fãrg	Rengör med lámplig thinner

TIPS: Kontrollera att sprutpsitolen blivit genomspolad med vatten, eller lamplig thinner sa innerslangen ar ren innan ni tar bort erller sätter pânå- och vätskespets.

TIPS: Om rengöring sker omedelbart after använding kan det ta mindre +- 5 minuter. Om rengöring ej kan ske omedelbart sä satt sprutpistol i en plastpase for att forhindra att färgen torkar in.

• Ta bort sprutbehällaren (12).
• Hall überbliven fäng tillbaka till ursprunglig behällare sà att den kan sparas För framtida bruk. Tryck på avtryckaren sà att all fäng i slang for färgtilförsel (11) toms helt.
• Häll en mängd rengöringsvatska (vatten eller thinner enligt ovan tabell) i färgbehällaren, skaka om försiktigt. Montera ihop sprutpistolen ingen , och spruta)darefter rengöringsvatskan genom sprutpistolen. Repetera detta tills rengöringsvatskan som sprutas genom sprutpistolen ar helt fri是从färg.
• Rengör sprutpistol frán all fārg på utsidan.
• Rengör tätning für fãrgbehällare (10) inuti sprutpistolen.

NAL OCH VATSKESPETS

• Skruva av ring für luftmunstycke (2).
• Ta bort luftmunstycke (3).
• Ta bort platta for sprutriktning (4).
  Tryck avtryckaren framåt for att lättare frigöra vätskespets (5).
• Använd verktyg für byte für näl och vätskespets(1)aland Afor atta bort vätskespets (5).
• Stick in verktyg for byte av nål och vätskespets(1) Ånde B in in nålöppningen och skruva ur nålæn moturs. Dra fösiktigt for att ta ur nålæn.
  Lagg alla dessa delar i en behallare och rengor med en borste och respektive rengöringsvatska.
• Rengör insidan av sprutpistolen.
• Torka alla delar ordentligt innan de monteras ihop.
• Montera ihop alla delar i omvänd ordning.
• Kontrollera att ringen for luftmunstykct (2) ar ordentligt atdraget sá vatskesptesen trycks tillbaka i sitt ratta lage och sprutpistolen stangs av.
  OBS: kontrollera att plattan for sprutrikting ar rörlig. Om nödvandigt sa lossa nagot på ringen für luftmunstycket (2).
  HALL ALDRIG FARG ELLER ANNAN LÖSNING I AVLOPPET. ANVÄND ALLTID LOKAL SOPHANETRING ELLER UPPSAMLINGSPLATS FÖR KEMIKALIER.
• Motorenheten behöver ej särskilt underhäll, forutom kontroll av filret. Filret kan tas bort och tvättas. Filret ar placerat i botten av motorenheten.

Viktigt: Varje vatskenål ar tillverkad for att passa den avsedda vatskespetersn. Forsök ej passa en 2.0 mm vatskenål till en 3.0 mm vatskespets.

EELSÖKNING

PROBLEM	ORSAK	ÄTGÄRD
Färg droppar på yta som målas	Färgen är für utspädd (für tunn)	Häll i icede-utspädd färg
	Für mycket färg sprutas ut	Minska färgutspruttning genom att justera färgjsuteringsskruv (9)
	Für sakta rörelse	Öka hastigheten på rörelse och applicering
	Sprutpistolen är für{nära}	Öka avständ till 15-20 cm mellan sprutpistol och arbetsyta
Färg är für tunn eller ojämn	Färg är für utspädd	Häll i icede-utspädd färg
	Für lite färg sprutas ut	Öka färgutspruttning genom att justera färgjsuteringsskruv (9)
	Für snabb rörelse	Minska hastigheten på rörelse och applicering
	Sprutpistolen är igensatt	Rengör sprutpistolen
	Sprutpistolen är für länge t bort	Minska avständ mellan sprutpistol och arbetsyta
Ingen färg sprutas ut	Färgen är für tjock	Späd ut färgen
	Igensatt vätskespets	Rengör vätskespets (5)
	Igensatt slang für färgtillförsel	Rengör slang für färgtillförsel (11)
	Sprucken luftslang	Byt ut luftslang (13)
	Partiklar i färlösning	Filtrera färlösning
	Nastan tom färgbehällare	Fyll på färgbehällare (12)
	Sprutpistolen riktad i vinkel	Kontrolera att slang für färgtillförsel är riktad mot färgen (11)
	Blockerat luftintag	Kontrolera status på filter, och rengör vid behov (14)
Für mycket färg på en delyta	Ni rör vristen	Rör armen istället
Applicering	Antingen für mycket aller für lite färg	Justera färg flöde med hjälp av färgflödesjusterare (9)

VAR GOD NOTERA: VI har gjort allt vi kan for att forsakra att när sprutpistolen används korrekt och enligt dessa instruktioner har den lang och felfri varaktigkeit. Vi tar ej ansvar for skada orsakad av felaktig ell olamplig amne, farg erller losningar, som inte blivit lampligt uspadda, ell som ej ar avsedda for arbetsyor som de applicerats pa. Vi tar ej heller ansvar for halsorisker erler skador relaterade till avsaknad av ventilation vid arbeten i slutna rum. Fell ell erskador som uppstatt pa grund av otillracklg rengöring efetr anvandning aligger anvandare. Om tveksamhet uppstår, testa pa en liters oansenlig yta forst. Varken produktgarantin ell ervanstäende paverkar era lagstadgade rattigheter.

ANSLUTNING TILL ELUTTAG

Denna enchet ar klassad till Klass II vilket betyder att den ar dubbelt isolerad for er sakerhet. Ingen jordning ar nodvändig. Om elsladden ar skadad, maste den ersattas av Earlex LTD, ellr av Earlex Återförsäljare.

Om Ni anvander en frolängningsladd maste denna vara graderad till minst 6 ampere, och helt utdragen. Anvand ej med en sladd graderad lagre an 6 ampere da det kommt att skada motorn i fortid, och detta tacks ej av garantin.

Om kontakten ar avklippt frän elsladden, sä maste den avyttras pa sakt i enliget med lokala lagar. Satt ALDRIG under nagra omständigheter i en avklippt kontakt i eluttag.

Denna elektriska produkt skall ej avyttras som hushållsavfall. Det År ägarens/användarens ansvar att avyttra till avsedda sophanteringsstationer/uppsamlingsplatser for elektriskaprodukter for eventuell Återvinning.

Deklaration av EU anpassing:

Vi forsakrar att enhet HV2900/3900 ar anpassad till LVD 2006/95/EC, EN60335-1, EMC 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EMF EN50366.
