Μάρκα	ELICA
Μοντέλο	PRF0106388
Τύπος προϊόντος	Απορροφητήρας κουζίνας
Διαστάσεις (Μ x Β x Υ)	600 x 500 x 150 mm
Βάρος	12 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Ισχύς κινητήρα	200 W
Μέγιστη ροή αέρα	600 m³/h
Επίπεδο θορύβου	50-65 dB(A)
Φωτισμός	LED, 2 x 1.5 W
Τύπος ελέγχου	Πλήκτρα ώθησης
Αριθμός ταχυτήτων	3 ταχύτητες + εντατική
Διάμετρος εξόδου αέρα	150 mm
Τύπος φιλτραρίσματος	Πλενόμενα μεταλλικά φίλτρα (προαιρετικό φίλτρο άνθρακα)
Τρόπος λειτουργίας	Απαγωγή ή ανακύκλωση
Καθαρισμός φίλτρων	Στο πλυντήριο πιάτων ή στο χέρι κάθε 2 μήνες
Ασφάλεια	Αυτόματη απενεργοποίηση, προστασία υπερθέρμανσης
Ανταλλακτικά	Διαθέσιμα φίλτρα, λαμπτήρες
Δείκτης επισκευασιμότητας	7.5/10
Εγγύηση	2 έτη
Χώρα κατασκευής	Ιταλία

Συχνές ερωτήσεις - PRF0106388 ELICA

Πώς να εγκαταστήσετε τον απορροφητήρα Elica PRF0106388;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο επαγγελματία. Τηρείτε τις ελάχιστες αποστάσεις ασφαλείας: 65 cm πάνω από ηλεκτρική εστία και 75 cm για εστία αερίου. Στερεώστε καλά τη βάση τοίχου και συνδέστε τον αγωγό εξαγωγής (αν είναι σε λειτουργία απαγωγής).

Πώς να καθαρίσετε τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα πλένονται στο πλυντήριο πιάτων ή στο χέρι με ήπιο απορρυπαντικό. Αφήστε τα να στεγνώσουν τελείως πριν τα τοποθετήσετε ξανά. Καθαρίστε τα κάθε 2 μήνες για να διατηρηθεί η απόδοση.

Πόσο συχνά να αντικαταστήσετε το φίλτρο άνθρακα;

Το φίλτρο άνθρακα που χρησιμοποιείται σε λειτουργία ανακύκλωσης πρέπει να αντικαθίσταται κάθε 6 έως 12 μήνες ανάλογα με τη χρήση. Δεν πλένεται. Ένα κορεσμένο φίλτρο μειώνει την απόδοση και αυξάνει τον θόρυβο.

Ο απορροφητήρας δεν ανάβει, τι να κάνω;

Ελέγξτε πρώτα την ηλεκτρική τροφοδοσία (πρίζα, ασφάλεια). Αν η οθόνη είναι σβηστή, ο κινητήρας μπορεί να βρίσκεται σε θερμική ασφάλεια. Αφήστε το να κρυώσει για 30 λεπτά. Αν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση.

Πώς να ρυθμίσετε την ταχύτητα αναρρόφησης;

Χρησιμοποιήστε τα πλήκτρα ώθησης στην πρόσοψη. Πατήστε για να αυξήσετε την ταχύτητα (1, 2, 3). Η εντατική λειτουργία (ταχύτητα 4) είναι διαθέσιμη για μεγάλες εκπομπές ατμού. Απενεργοποιείται αυτόματα μετά από 10 λεπτά.

Μπορεί ο απορροφητήρας να χρησιμοποιηθεί σε λειτουργία ανακύκλωσης;

Ναι, ο απορροφητήρας μπορεί να λειτουργήσει σε λειτουργία ανακύκλωσης . Πρέπει να εγκαταστήσετε ένα φίλτρο άνθρακα (δεν παρέχεται) και να βεβαιωθείτε ότι ο αέρας ανακυκλώνεται στο δωμάτιο. Η εξωτερική απαγωγή είναι πιο αποτελεσματική.

Τι να κάνω αν ο απορροφητήρας κάνει θόρυβο;

Υπερβολικός θόρυβος μπορεί να προέρχεται από βουλωμένο φίλτρο, κακώς στερεωμένο αγωγό εξαγωγής ή ασταθή εγκατάσταση. Ελέγξτε τα φίλτρα, σφίξτε τις βίδες και βεβαιωθείτε ότι ο αγωγός δεν είναι λυγισμένος.

Πώς να αντικαταστήσετε τη λάμπα LED;

Αποσυνδέστε την τροφοδοσία. Ανοίξτε το κάλυμμα του φωτισμού και αφαιρέστε την ελαττωματική λάμπα. Αντικαταστήστε με μια λάμπα LED MR16 GU10 1,5 W max. Τοποθετήστε ξανά το κάλυμμα και αποκαταστήστε το ρεύμα.

Είναι ο απορροφητήρας συμβατός με επαγωγική εστία;

Ναι, ο απορροφητήρας Elica PRF0106388 μπορεί να εγκατασταθεί πάνω από κάθε εστία, συμπεριλαμβανομένων επαγωγικής, κεραμικής, αερίου. Τηρείτε τις ελάχιστες αποστάσεις ασφαλείας που αναφέρονται στο εγχειρίδιο.

Πού να βρείτε ανταλλακτικά;

Τα ανταλλακτικά (φίλτρα, λαμπτήρες, τηλεχειριστήρια) είναι διαθέσιμα στον ιστότοπο notice-facile.com ή από εξουσιοδοτημένους μεταπωλητές της Elica. Χρησιμοποιήστε την αναφορά PRF0106388 για να αναγνωρίσετε τα εξαρτήματα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PRF0106388 ELICA

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει κατασκευαστεί για την απορρόφηση καπνών και ατμών μαγειρέματος και έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση.

Ο απορροφητήρας μπορεί να παρουσιάσει διαφορές σε σχέση με τα σχέδια του παρόντος εγχειρίδιου. Παρόλα αυτά, οι οδηγίες χρήσης, συντήρησης και εγκατάστασης παραμένουν οι ίδιες.

Είναι σημαντικό να διατηρήσετε το παρόν εγχειρίδιο για να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε! Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης, βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το προϊόν! Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες πληροφορίες για την εγκατάσταση και χρήση του προϊόντος και για την ασφάλειά σας! Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο προϊόν ή στους σωλήνες εξαέρωσης! Πριν προχωρήσετε στην εγκατάσταση της συσκευής βεβαιωθείτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί ζημιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον πωλητή σας και να μην συνεχίσετε με την εγκατάσταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Προειδοποίηση! Μην συνδέσετε τον απορροφητήρα με το ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.

Πριν από κάθε επέμβαση καθαρισμού ή συντήρησης αποσυνδέστε τον απορροφητήρα από το ρεύμα αφαιρώντας την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος. Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις εγκατάστασης και συντήρησης. Το παρόν προϊόν δεν είναι κατάλληλο για χρήση από παιδιά ή από άτομα με μειωμένες αισθητήριες, σωματικές ή πνευματικές ικανότητες ή με έλλειψη κατάλληλης εμπειρίας και γνώσης, εκτός και εάν αυτά βρίσκονται υπό επίβλεψη ή έχουν λάβει κατάλληλη εκπαίδευση ως προς τη χρήση του προϊόντος από ανθρώπους υπεύθυνους για την προσωπική τους ασφάλεια. Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από ενήλικες, τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με την παρούσα συσκευή. Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από ενήλικες. Δεν θα πρέπει να επιτρέπεται στα παιδιά να πειράζουν το σύστημα ελέγχου ή να παίζουν με τη συσκευή. Δεν πρέπει να χρησιμοποιείται ποτέ ο απορροφητήρας εάν δεν είναι ορθά εγκατεστημένη η σχάρα/πλέγμα! Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιείται ως επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο. Ο χώρος στον οποίο είναι εγκατεστημένη η συσκευή πρέπει να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας κουζίνας χρησιμοποιείται ταυτόχρονα με άλλες συσκευές καύσης υγραερίου ή άλλα καυστικά υλικά. Το σύστημα αεραγωγού αυτής της συσκευής δεν πρέπει να συνδέεται με κανένα άλλο υπάρχον σύστημα εξαερισμού που χρησιμοποιείται για οποιοδήποτε άλλο λόγο όπως την εκκένωση των καπνών που δημιουργούνται από συσκευές καύσης υγραερίου ή άλλων καυστικών υλικών. Απαγορεύεται αυστηρά το μαγείρεμα με φλόγες κάτω από τον απορροφητήρα. Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και είναι δυνατόν να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η ανάφλεξη του υπερθερμαινόμενου λαδιού. Οι προσβάσιμες επιφάνειες του απορροφητήρα μπορεί να υπερθερμανθούν σημαντικά εάν χρησιμοποιούνται ταυτόχρονα με συσκευές μαγειρέματος. Όσον αφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που πρέπει να εφαρμοστούν για την εκκένωση των καπνών πρέπει να δοθεί μεγάλη προσοχή σε ό,τι προβλέπεται από τους κανονισμούς των αρμόδιων τοπικών αρχών. Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα με τις οδηγίες συντήρησης που παρέχονται στο παρόν φυλλάδιο. Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα και της αντικατάστασης και καθαρισμού των φίλτρων επιφέρει κινδύνους πυρκαγιάς. Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις λάμπες σωστά τοποθετημένες γιατί υπάρχει κίνδυνος ηλεκτροπληξίας. Δεν αναλαμβάνουμε καμία ευθύνη για ενδεχόμενες βλάβες, ζημιές ή πυρκαγιές που θα προκληθούν στη συσκευή ως αποτέλεσμα της μη τήρησης των οδηγιών που αναφέρονται σ' αυτό το εγχειρίδιο. Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα Ηλεκτρικά και Ηλεκτρονικά Εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι αυτό το προϊόν απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκύψουν από τον ακατάλληλο χειρισμό αυτού του προϊόντος ως απορρίμματος.

Το σύμβολο ■ πάνω στο προϊόν ή στα έγγραφα που το συνοδεύουν υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί αυτού, θα πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

- Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• ΗΜΣ: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προτάσεις για μια σωστή χρήση ούτως ώστε να μειωθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε τον αναμμένο για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν θα πρέπει να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν θα πρέπει να διατηρηθεί μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωληνώσεων που υποδεικνύεται στο εγχειρίδιο αυτό, ούτως ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Η μη εγκατάσταση των βίδων και των συσκευών στερέωσης σύμφωνα με αυτές τις οδηγίες μπορεί να οδηγήσει σε κινδύνους ηλεκτρικής μορφής.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Τύπος απορρόφησης

Οι ατμοί εκκενώνονται στο εξωτερικό περιβάλλον με ένα σωλήνα εξαγωγής στερεωμένο στη φλάντζα σύνδεσης του συστήματος απορρόφησης (κινητήρας εξ αποστάσεως).

Τύπος φιλτραρίσματος

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγόμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα πρόσθετου φιλτραρίσματος, βασισμένο στον ενεργό άνθρακα.

Εγκατάσταση

Για την εγκατάσταση του προϊόντος απαιτούνται δύο άτομα.

Το προϊόν είναι χωρίς κινητήρα απορρόφησης, γι' αυτό πρέπει να συνδυάζεται με ένα σύστημα απορρόφησης (κινητήρας εξ αποστάσεως) του ίδιου κατασκευαστή.

Για την εγκατάσταση του προϊόντος είναι αναγκαία η κατασκευή μιας ψευδοροφής ελάχιστου βάθους τουλάχιστον 220 χιλ. έως μέγιστου 400 χιλ. Για μεγαλύτερο βάθος πρέπει να ζητηθεί το ειδικό κιτ με υποστηρίγματα εγκατάστασης για ψευδοροφές βάθους από 400 χιλ. έως 580 χιλ.

Είναι δυνατόν να επιλεγεί η πλευρά του απορροφητήρα από την οποία θα γίνει η εξαγωγή του απορροφούμενου αέρα. Υπάρχουν οπές εξόδου του αέρα ορθογώνιου σχήματος σε τρεις πλευρές του απορροφητήρα.

Αφού επιλέξετε την καλύτερη θέση, προδιαθέστε το δίκτυο αγωγών. Η παροχή εξοπλισμού συμπεριλαμβάνει μία φλάντζα για την έξοδο του αέρα σχήματος ορθογωνίου 230x80x1λ. για να εγκατασταθεί στην έξοδο που επιλέχθηκε.

Αφήστε κλειστές τις οπές για την εκκένωση του αέρα που δεν χρησιμοποιούνται.

Ως εξοπλισμός παρέχεται και ένα ρακόρ το οποίο επιτρέπει τη χρήση σωλήνων με διάμετρο ίση με 150 χιλ. (βλέπε εικ. 1) στην περίπτωση που σκοπεύετε να χρησιμοποιήσετε έναν κυκλικό αγωγό για την έξοδο του αέρα.

Προσδιορίστε στη στερεά οροφή ένα σημείο αναφοράς σε σχέση με το ακριβές κέντρο εγκατάστασης του απορροφητήρα (βλέπε εικ. 2), μετά σημειώστε τα σημεία αναφοράς για τις οπές που πρέπει να ανοιχτούν σύμφωνα με τις τιμές που αναφέρονται στην εικ. 2.

Ανοίξτε τις οπές στη στερεά οροφή χρησιμοποιώντας μία κατάλληλη ελικοειδή ακμή διαμέτρου 8 χιλ. και εισάγετε τα ούπα που παρέχονται ως εξοπλισμός. Είναι επαρκές το άνοιγμα των εξωτερικών οπών που υποδεικνύονται στην εικ. 2, οι εσωτερικές πραγματοποιούνται εν συνεχεία της εγκατάστασης του απορροφητήρα.

Ρυθμίστε τα υποστηρίγματα στερέωσης ανάλογα με το βάθος του κοιλώματος: ελάχ. 220 χιλ., μέγ. 400 χιλ. όπως στην εικ. 3. Βιδώστε τέλεια τις βίδες σταθεροποίησης των υποστηριγμάτων στερέωσης τα οποία μόλις έχουν ρυθμιστεί.

Τοποθετήστε τον απορροφητήρα στην καθορισμένη θέση και στερεώστε τον με τις βίδες που παρέχονται, βλέπε εικ. 4.

Ανοίξτε τις οπές στην οροφή που να αντιστοιχούν στις κεντρικές οπές των υποστηριγμάτων στερέωσης και σταθεροποιήστε οριστικά το προϊόν με τις υπόλοιπες βίδες.

Πραγματοποιήστε την ηλεκτρική σύνδεση (βλέπε εικ. 5) και συνδέστε τον σωλήνα εκκένωσης του αέρα ακολουθώντας τις υποδείξεις που αναφέρονται στο ειδικό κεφάλαιο ΣΥΣΤΗΜΑΤΑ ΑΕΡΑΓΩΓΩΝ.

Στην περίπτωση εγκατάστασης UP OPTIONAL MODULE LIGHT

Συνδέστε το δορυφορικό καλώδιο των απορροφητήρων στα βύσματα όπως υποδεικνύεται στην εικ.5.

Εγκαταστήστε την πλάκα από γυψοσανίδα με προσοχή, έτσι ώστε να προσκολλάται τέλεια στη μεταλλική παρυφή του απορροφητήρα, όπως στην εικ.6.

Η οπή που πρέπει να ανοιχθεί στην πλάκα από γυψοσανίδα πρέπει να έχει διαστάσεις 502 χιλ. × 502 χιλ. με R71 που να αντιστοιχεί στις γωνίες. Χρησιμοποιήστε το πρότυπο διάτρησης που παρέχεται ως εξοπλισμός.

Βάλτε τις βίδες που παρέχονται ως εξοπλισμός, 3.5×22.

Συμβουλεύουμε να χρησιμοποιηθούν τουλάχιστον 12 βίδες για να επιτευχθεί καλή στερέωση.

Στην περίπτωση που ο απορροφητήρας είναι εφοδιασμένος με εσωτερικό ταμπλό το οποίο πρέπει να καλυφθεί με γυψοσανίδα, ξύλο ή άλλο υλικό, να κατασκευαστεί μία πλάκα διαστάσεων: 448 χιλ. × 448 χιλ. με R49 που να αντιστοιχεί στις γωνίες. Βλέπε το πρότυπο διάτρησης που παρέχεται ως εξοπλισμός.

Τοποθετήστε την πλάκα στο ταμπλό (εικ.8), χρησιμοποιώντας τις βίδες που παρέχονται ως εξοπλισμός στην περίπτωση γυψοσανίδας ή, χρησιμοποιώντας κόλλα ανάλογα με τον τύπο του υλικού που πρέπει να στερεωθεί.

Προσοχή: να μην χρησιμοποιηθούν βίδες με μήκος μεγαλύτερο από το πάχος του ταμπλού. Μέγιστο μήκος 3.5x22.

Άνοιγμα του ταμπλού

Το άνοιγμα του ταμπλού γίνεται τραβώντας το από την πλευρά που είναι απέναντι από τους μεντεσέδες, σε αντιστοιχία με το LED που δείχνει την ταχύτητα του κινητήρα απορρόφησης (εικ.9).

Συνοδέψτε το ταμπλό με τα χέρια κατά τη διάρκεια του ανοίγματος.

Μετά το άνοιγμα του ταμπλού είναι δυνατή η πρόσβαση στο φίλτρο για τα λίπη. Μετά την αφαίρεση του φίλτρου για τα λίπη, δρώντας στην ειδική λαβή, είναι δυνατόν να φθάσετε στην έδρα του φίλτρου άνθρακα (εικ.10).

Για να κλείσετε το ταμπλό, αρκεί να το επαναφέρετε οριζόντια μέχρις ότου να επιτευχθεί το αυτόματο γάντζωμα του κλεισίματος.

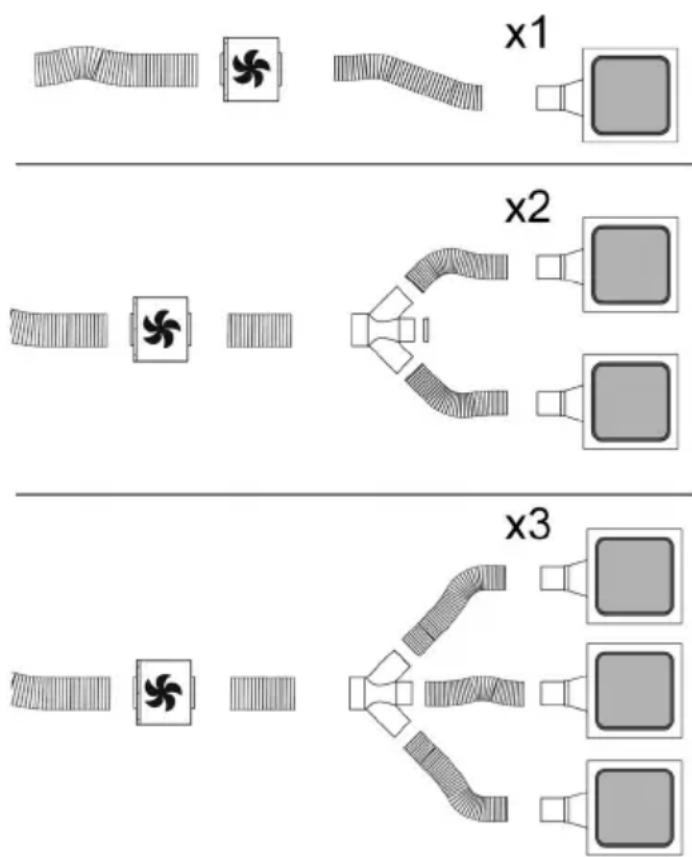

Συστήματα δικτύου αγωγών

Είναι δυνατή η εγκατάσταση ενός απορροφητήρα “UP” με περαιτέρω μία ή δύο προαιρετικές μονάδες σε ένα μοναδικό σύστημα απορρόφησης. Συνδέστε έτσι έναν μόνο κινητήρα απορρόφησης εξ αποστάσεως στο εσωτερικό ή στο εξωτερικό της οικοδομής.

Ένα σύστημα απορρόφησης, που αποτελείται από περισσότερα στοιχεία, ελέγχεται από ένα μόνο τηλεχειριστήριο, καθώς μόνο ένας απορροφητήρας (UP) διαθέτει όλα τα ηλεκτρονικά εξαρτήματα που είναι απαραίτητα για τη λειτουργία, ενώ τα υπόλοιπα UP OPTIONAL MODULE εξαρτώνται από τον κύριο απορροφητήρα UP.

Οι συνδέσεις μεταξύ του κύριου απορροφητήρα (UP) και των υπόλοιπων UP OPTIONAL MODULE πρέπει να γίνονται με τον ακόλουθο τρόπο:

Η ηλεκτρική εγκατάσταση του απορροφητήρα πρέπει να γίνεται από εξειδικευμένο τεχνικό.

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα χαρακτηριστικών, η οποία βρίσκεται στο εσωτερικό του απορροφητήρα. Εάν παρέχεται πρίζα, συνδέστε τον απορροφητήρα σε παροχή ρεύματος που, σύμφωνα με τους ισχύοντες κανονισμούς, πρέπει να βρίσκεται σε προσβάσιμη περιοχή, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται πρίζα (προβλεπόμενη απευθείας σύνδεση με το ρεύμα) ή η πρίζα δεν είναι σε προσβάσιμη περιοχή, ακόμη και μετά την εγκατάσταση, εγκαταστήστε έναν διπολικό διακόπτη ώστε να πληρούνται οι κανόνες ασφαλείας που εξασφαλίζουν την πλήρη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας III), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

Προειδοποίηση! Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για τη σωστή λειτουργία του, να ελέγχετε πάντα εάν το καλώδιο σύνδεσης είναι σωστά τοποθετημένο.

Προσοχή! Η αντικατάσταση του καλωδίου παροχής πρέπει να πραγματοποιείται από την εξουσιοδοτημένη τεχνική υπηρεσία ώστε να αποφευχθεί οποιοσδήποτε κίνδυνος.

Προσοχή! Μην κόβετε το καλώδιο σύνδεσης μεταξύ του απορροφητήρα και του κινητήρα για να μην χάσετε το δικαίωμα της εγγύησης.

Εγκατάσταση

Πριν προχωρήσετε στην εγκατάσταση του απορροφητήρα, ελέγξτε εάν όλα τα μέρη του είναι άθικτα. Σε αυτή την περίπτωση, ενημερώστε τον πωλητή και μην συνεχίσετε με την εγκατάσταση του απορροφητήρα. Επιπλέον, διαβάστε προσεκτικά τις οδηγίες χρήσης που παρέχονται.

Λειτουργία

Χρησιμοποιήστε τη μεγαλύτερη ταχύτητα απορρόφησης σε περιπτώσεις συμπυκνωμένων ατμών της κουζίνας. Σας συνιστούμε να ανάβετε τον απορροφητήρα 5 λεπτά πριν αρχίσει το μαγείρεμα και να τον αφήνετε σε λειτουργία κατά τη διάρκεια του μαγειρέματος και για άλλα περίπου 15 λεπτά μετά το τέλος του μαγειρέματος.

Ο απορροφητήρας ενεργοποιείται μέσω ενός τηλεχειριστηρίου που παρέχεται στη συσκευασία.

Τηλεχειρισμός

Προσοχή! Μερικές λειτουργίες αυτού του τηλεχειριστηρίου ενεργοποιούνται μόνο με ορισμένα μοντέλα απορροφητήρα.

Προγραμματισμός τηλεχειριστηρίου:

Πατήστε παρατεταμένα T2 + T5

Περιγραφή των λειτουργιών του τηλεχειριστηρίου

T1. Πλήκτρο OFF

T2. Πλήκτρο Προγραμματισμός τηλεχειρισμού.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης.

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

T5. Πλήκτρο Προγραμματισμός τηλεχειρισμού.

L3. Led λυχνία λειτουργίας του τηλεχειριστηρίου.

Σημείωση: Ακουμπήστε ξυστά τα πλήκτρο ασκώντας μια ελαφριά πίεση για να επιλέξετε τις λειτουργίες που διατίθενται.

T1. Πλήκτρο OFF

Πατήστε για να σβήσετε τον απορροφητήρα.

T3. Πλήκτρο ελέγχου της ταχύτητας (ισχύος) αναρρόφησης.

Ακουμπήστε ξυστά το πλήκτρο αρχίζοντας από οποιαδήποτε θέση ασκώντας μια περιστροφική κίνηση δεξιόστροφα ή αριστερόστροφα για να αυξήσετε ή να μειώσετε την ταχύτητα της αναρρόφησης.

T4. Πλήκτρο ON/OFF φωτισμού επιφάνειας μαγειρέματος.

Πατήστε για να ενεργοποιήσετε ή να απενεργοποιήσετε το φωτισμό της επιφάνειας μαγειρέματος.

Τα προϊόντα που συνδυάζονται με απομακρυσμένους κινητήρες (GME11 – GME22) προβλέπουν την IV° ταχύτητα χρονομετρημένη μετά από 5 λεπτά λειτουργίας. Αφού περάσουν τα χρονικά διαστήματα που αναφέρονται παραπάνω, ο κινητήρας αναρρόφησης μεταφέρεται αυτόματα στην III° ταχύτητα.

Συντήρηση του τηλεχειριστηρίου

Καθαρισμός του τηλεχειριστηρίου:

Καθαρίστε το τηλεχειριστήριο με ένα μαλακό πανί και με ένα ουδέτερο διάλυμα απορρυπαντικού, χωρίς ουσίες που χαράζουν.

Αντικατάσταση της μπαταρίας:

• Ανοίξτε τη θήκη της μπαταρίας. • Αντικαταστήστε τις αποφορτισμένες μπαταρίες με 3 νέες μπαταρίες των 1,5 V τύπου AAA. Κατά την τοποθέτηση της νέας μπαταρίας, τηρήστε την πολικότητα που υποδεικνύεται στη θήκη της μπαταρίας! • Ξανακλείστε τον χώρο της μπαταρίας.

Καταστροφή των μπαταριών

Η καταστροφή των μπαταριών πρέπει να γίνεται πάντοτε σύμφωνα με τις νόμιμες και προβλεπόμενες διαδικασίες. Μην πετάτε τις άδειες μπαταρίες μαζί με άλλα κοινά απορρίμματα.

Οι άδειες μπαταρίες πρέπει να ανακυκλώνονται πάντοτε με ειδικά προβλεπόμενο και ασφαλή τρόπο.

Για καλύτερη ενημέρωση σχετικά με την προστασία του περιβάλλοντος, την ανακύκλωση και την καταστροφή των μπαταριών, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο ανακύκλωσης απορριμμάτων.

Ανωμαλίες λειτουργίας

Ο απορροφητήρας δεν λειτουργεί

Βεβαιωθείτε ότι:

• Δεν υπάρχει κάποιο ηλεκτρικό blackout • Έχετε επιλέξει κάποια ταχύτητα απορρόφησης. - Το κόκκινο πλήκτρο επαναφοράς (reset) που βρίσκεται επάνω από τα φίλτρα στο εσωτερικό του απορροφητήρα, να είναι πατημένο.

Ο απορροφητήρας δεν λειτουργεί κανονικά

Βεβαιωθείτε ότι:

• Η ταχύτητα απορρόφησης είναι αρκετή για τον εξαερισμό των ατμών και καπνών μαγειρέματος.
• Η κουζίνα αερίζεται αρκετά έτσι ώστε να παρέχει σημείο εξαερισμού ενώ το φίλτρο άνθρακα δεν είναι φθαρμένο (απορροφητήρας μοντέλου φιλτραρίσματος). Ο σωλήνας εξαγωγής ατμού δεν εμποδίζεται από κάτι.

Συντήρηση

Προσοχή! Πριν από οποιαδήποτε εργασία καθαρισμού ή συντήρησης, αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό δίκτυο αφαιρώντας το βύσμα ή διακόπτοντας τον γενικό διακόπτη της οικοδομής ή πιέζοντας το κόκκινο πλήκτρο που υπάρχει στο εσωτερικό του απορροφητήρα, επάνω από τα φίλτρα για τα λίπη.

Καθαρισμός

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, εσωτερικά και εξωτερικά (τουλάχιστον με την ίδια συχνότητα με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη). Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί με ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Αποφύγετε τη χρήση λειαντικών μέσων. ΜΗ

ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η μη συμμόρφωση με τους κανόνες καθαρισμού του απορροφητήρα και της αντικατάστασης των φίλτρων μπορεί να προκαλέσει κινδύνους πυρκαγιάς.

Για αυτό το λόγο σας συνιστούμε να ακολουθείτε πιστά τις παρούσες οδηγίες.

Ο κατασκευαστής αποποιείται κάθε ευθύνη για πιθανές βλάβες του μοτέρ ή ζημιών από πυρκαγιά που συνδέεται με λανθασμένη συντήρηση ή στη μη συμμόρφωση με τις παρούσες οδηγίες ασφαλείας.

Πίνακας

Αντικατάσταση του ταμπλό

Η αντικατάσταση του ταμπλό γίνεται αρχικά ανοίγοντάς το όπως υποδεικνύεται στο κεφάλαιο άνοιγμα του ταμπλό. Στην περίπτωση του ταμπλό για το φως πρέπει να διακόψετε την ηλεκτρική τροφοδοσία στο προϊόν και να αποσυνδέσετε το καλώδιο τροφοδοσίας στις λάμπες αφαιρώντας την ηλεκτρική σύνδεση που βρίσκεται επάνω στο ταμπλό.

Αφαιρέστε τα δύο περικόχλια αυτόματου μπλοκαρίσματος της στερέωσης του ταμπλό (βλέπε εικ. 12) και, σέρνοντας το ταμπλό προς τα δεξιά, βγάλτε το από τη θέση του.

Για την επανατοποθέτηση του ταμπλό, ακολουθήστε την παραπάνω διαδικασία με την αντίστροφη σειρά.

Φίλτρο για τα λίπη

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Πρέπει να καθαρίζεται μία φορά τον μήνα (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων – εάν προβλέπεται στο μοντέλο που έχετε αποκτήσει – δείχνει αυτή την αναγκαιότητα), με απορρυπαντικά που δεν χαράζουν, είτε στο χέρι είτε στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σε σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για τα λίπη μπορεί να χάσει ελαφρώς το χρώμα του, αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

Η τοποθέτηση και η αφαίρεση των φίλτρων για τα λίπη γίνεται ανοίγοντας το ταμπλό, όπως υποδεικνύεται στο κεφάλαιο “Άνοιγμα του ταμπλό”.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Απορροφά τις δυσάρεστες οσμές που προέρχονται από το μαγείρεμα.

Ο κορεσμός του ενεργού άνθρακα συντελείται λίγο πολύ από την παρατεταμένη χρήση, ανάλογα με τον τύπο του μαγειρέματος και τη συχνότητα καθαρισμού του φίλτρου για τα λίπη.

Σε κάθε περίπτωση, είναι αναγκαία η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

Το φίλτρο άνθρακα δεν μπορεί να πλυθεί ή να ανανεωθεί.

Αντικατάσταση λαμπών

Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό ρεύμα.

Προειδοποίηση! Πριν ακουμπήσετε τις λάμπες, βεβαιωθείτε ότι είναι κρύες.

Αντικαταστήστε την κατεστραμμένη λάμπα με μία του ίδιου τύπου, όπως υποδεικνύεται στην χαρακτηριστική ετικέτα που βρίσκεται κοντά στη λάμπα στον απορροφητήρα.

Για να αντικαταστήσετε τις κατεστραμμένες λάμπες φθορισμού, πρέπει να αποσυνδέσετε το προϊόν από το ηλεκτρικό δίκτυο και, στη συνέχεια, να ανοίξετε το ταμπλό ακολουθώντας τις υποδείξεις που αναφέρονται στο κεφάλαιο «ΑΝΟΙΓΜΑ ΤΟΥ ΤΑΜΠΛΟΥ».

Αφαιρέστε τις έξι περιμετρικές βίδες του ταμπλό και ανοίξτε το όπως στην εικόνα 11. Προχωρήστε στην αντικατάσταση της λάμπας φθορισμού χρησιμοποιώντας μία λάμπα με τα ίδια χαρακτηριστικά.

Επανατοποθετήστε το ταμπλό και τις βίδες που έχουν αφαιρεθεί προηγουμένως.

Για την αντικατάσταση του ηλεκτρικού τροφοδότη των λαμπών φθορισμού, ενεργήστε ανάλογα με την παραπάνω περιγραφή, καθώς ο ηλεκτρικός τροφοδότης βρίσκεται δίπλα στις λάμπες.

Σε περίπτωση που ο φωτισμός δεν λειτουργήσει, ελέγξτε για τη σωστή τοποθέτηση των λαμπών στις θήκες τους πριν καλέσετε την τεχνική βοήθεια.
