Bränd	ELICA
Mudel	PRF0106388
Toote tüüp	Köögikubu
Mõõtmed (L x P x K)	600 x 500 x 150 mm
Kaal	12 kg
Elektritoide	220-240 V, 50 Hz
Mootori võimsus	200 W
Maksimaalne õhuvool	600 m³/h
Müratase	50-65 dB(A)
Valgustus	LED, 2 x 1.5 W
Juhtimistüüp	Surunupud
Kiiruste arv	3 kiirust + intensiivne
Õhu väljalaske läbimõõt	150 mm
Filtreerimise tüüp	Pestavad metallfiltrid (valikuline söefilter)
Töörežiim	Väljatõmme või retsirkulatsioon
Filtrite puhastamine	Nõudepesumasinas või käsitsi iga 2 kuu tagant
Ohutus	Automaatne väljalülitus, ülekuumenemiskaitse
Varuosad	Filtrid, pirnid saadaval
Remonditavuse indeks	7.5/10
Garantii	2 aastat
Tootmise päritolu	Itaalia

Korduma kippuvad küsimused - PRF0106388 ELICA

Kuidas paigaldada Elica PRF0106388 köögikubu?

Paigaldus peab toimuma kvalifitseeritud spetsialisti poolt. Järgige minimaalseid ohutuskaugusi: 65 cm elektripliidist ja 75 cm gaasipliidist. Kinnitage seinakinnitus tugevalt ja ühendage väljatõmbekanal (kui on väljatõmbe režiim).

Kuidas puhastada rasvafiltreid?

Metallfiltrid on pestavad nõudepesumasinas või käsitsi pehme puhastusvahendiga. Laske neil enne tagasi paigaldamist täielikult kuivada. Puhastage neid iga 2 kuu tagant, et säilitada tõhusus.

Kui tihti tuleb söefiltrit vahetada?

Retsirkulatsioonirežiimil kasutatav söefilter tuleb vahetada iga 6–12 kuu tagant sõltuvalt kasutusest. See ei ole pestav. Küllastunud filter vähendab jõudlust ja suurendab müra.

Kubu ei lülitu sisse, mida teha?

Kontrollige esmalt elektritoite (pistik, kaitsme). Kui ekraan on kustunud, võib mootor olla termokaitses. Laske jahtuda 30 minutit. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kuidas reguleerida imemise kiirust?

Kasutage esiküljel olevaid surunuppe. Vajutage kiiruse suurendamiseks (1, 2, 3). Intensiivrežiim (kiirus 4) on saadaval tugeva auru korral. See lülitub automaatselt välja 10 minuti pärast.

Kas köögikubu saab kasutada retsirkulatsioonirežiimil?

Jah, kubu saab töötada retsirkulatsioonirežiimil. Peate paigaldama söefiltri (ei kuulu komplekti) ja tagama, et õhk ringleb ruumis. Väljatõmme on tõhusam.

Mida teha, kui kubu teeb müra?

Liigne müra võib olla põhjustatud ummistunud filtrist, valesti kinnitatud õhukanalist või ebastabiilsest paigaldusest. Kontrollige filtreid, pingutage kruvid ja veenduge, et kanal ei ole paindunud.

Kuidas vahetada LED-pirni?

Ühendage toide. Avage valgustuse kate ja eemaldage vigane pirn. Asendage LED-pirniga MR16 GU10, max 1,5 W. Pange kate tagasi ja lülitage toide sisse.

Kas kubu sobib induktsioonpliidiga?

Jah, Elica PRF0106388 kubu saab paigaldada igat tüüpi pliidi kohale, sealhulgas induktsioon, keraamiline, gaas. Järgige kasutusjuhendis mainitud minimaalseid ohutuskaugusi.

Kust leida varuosi?

Varuosad (filtrid, pirnid, kaugjuhtimispuldid) on saadaval veebilehel notice-facile.com või Elica volitatud edasimüüjate juures. Kasutage osade tuvastamiseks viidet PRF0106388.

KASUTUSJUHEND PRF0106388 ELICA

Paigaldus- ja kasutusjuhend

Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

! Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde. ! Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta. ! Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt. ! Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Ohuabinõud

Tähelepanu! Ärge lülitage seadet elektrivõrku enne, kui paigaldamine on täiesti lõpetatud.

Enne puhastus- või hooldustööd lülitage õhupuhasti vooluvõrgust välja, tõmmates pistiku seinakontaktist või lülitades voolu pealülitist välja. Kasutage paigaldus- ja hooldustöödel kaitsekindaid. Lapsed, füüsilise, vaimse või meelepuudega inimesed ja isikud, kellel puudub seadme kasutamise kogemus, võivad seadet kasutada ainult järelevalve all või siis, kui nende turvalisuse eest vastutav isik on õpetanud neid seadet kasutama. Lastel ei tohi lubada seadmega mängida. Ärge kasutage õhupuhastit ilma õigesti paigaldatud võreta. Õhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei ole eraldi märgitud. Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või muul kütusel töötavate seadmetega, peab ruum olema piisavalt ventileeritud. Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisgaasi või muid kütuseid. Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt keelatud. Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning seega tuleb seda igati vältida. Toidu praadimisel peab olema hoolikas, et vältida õli ülekuumenemist ja süttimist. Köögiseadmete kasutamisel võivad õhupuhasti kokkupuutepinnad märkimisväärselt soojeneda. Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse tehniliste ja ohutusmeetmete kohta kehtestanud. Õhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT ÜKS KORD KUUS) puhastama, pidades kinni käesolevas juhendis toodud hooldusnõuetest. Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht. Ärge kasutage õhupuhastit ega jätke seda seisma ilma korralikult paigaldatud lampideta, sest see põhjustab elektrilöögi ohu. Me ei võta vastutust seadme vigastuste ja kahjustuste eest, mis tekivad käesolevas juhendis sätestatud nõuete eriramise tagajärjel.

Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülita õhupuhasti minimaalkiirusel sisse kohe, kui oled hakanud sööki valmistama, ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

ETTEVAATUST! Käesolevaid juhiseid täpselt järgimata ja seetõttu valesti paigaldatud kruvid ja kinnitusseadmed võivad põhjustada elektriohtu.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Väljatõmberežiim

Aur juhitakse välja ühendusääriku külge kinnitatud väljatõmbetoru kaudu (kaugjuhtimismootor).

Filtreeriv versioon

Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Seadet paigaldatakse kahe inimese abil.

Seadmel puudub väljatõmbemootor, seetõttu peab seade sobima sama tootja tarnitava väljatõmbetoruga (kaugjuhtimismootor).

Seadme paigaldamiseks on vajalik lisalagi, mille paksus on 220–400 mm. Suurema paksuse korral läheb vaja vastavat tööriistakomplekti, mis võimaldab seadet paigaldada 400–580 mm paksusega lisalae külge.

Võimalik on valida, millisest õhupuhasti küljest õhk välja tõmmatakse. Õhupuhasti kolmel küljel on nelinurksed väljatõmbeavad.

Pärast sobivaima asendi valimist paigaldage toru, vajalikud vahendid on kaasas.

Need sisaldavad nelinurkset väljalaskeäärikut 230 × 80 mm, mis paigaldatakse valitud väljatõmbeavale.

Kasutamata jäänud avad hoidke suletuna.

Kaasas on ka liides, mis võimaldab kasutada 150 mm läbimõõduga torusid (vt joon 1), juhul kui on soov juhtida välja ringlev õhk.

Määrake laes kindlaks paigaldatava õhupuhasti keskjoon (vt joon 2). Tehke puurimiseks vajalikud märgid, nagu on näidatud joonisel 2.

Puurige lakke augud, kasutades selleks 8 mm läbimõõduga puuriotsakut, ning asetage aukudesse kaasasolevad tüüblid. Piisab väljaspool asuvatest puuraukudest, nagu on näidatud joonisel 2. Sisemised puuraugud tuleb teha järgnevalt õhupuhasti paigaldamise käigus.

Reguleerige kinnitusklambrite asendit vastavalt lisalae sügavusele: 220–400 mm, nagu on näidatud joonisel 3. Kinnitage tugevasti äsja reguleeritud klambrite kinnituskruvid.

Asetage õhupuhasti stabiilsesse asendisse ja kinnitage kaasasolevate kruvide abil, vt joon 4.

Puurige lakke augud klambrite keskmiste avade järgi ning kinnitage õhupuhasti lõplikult ülejäänud kruvide abil.

Ühendage seade vooluvõrku (vt joon 5) ning ühendage õhu väljalasketoru peatükis SUUNAMISE SÜSTEEM esitatud juhendi järgi.

UP OPTIONAL MODULE LIGHT'i paigaldamise korral

ühendage lisaõhupuhastite juhe joonisel 5 näidatud elektriühendustega.

Paigaldage kipsplaat ning jälgige, et see sobituks täpselt vastu õhupuhasti metallserva, nagu on näidatud joonisel 6.

Puurige R71ga augud 502 × 502 mm suurusega kipsplaadi nurkadesse. Kasutage kaasasolevat kaitsemaski.

Kipsplaadi kinnitamiseks õhupuhasti külge kasutage joonisel 7 näidatud kaasasolevaid kruvisid, vt kaasasolevat kaitsemaski.

Kasutage kaasasolevaid kruvisid 3,5 × 22. Tugeva kinnituse tagamiseks on soovitatav kasutada vähemalt 12 kruvi.

Juhul kui õhupuhastil on sisepaneel, mis tuleb katta kipsplaadi, puidu või mõne muu materjaliga, kasutage järgmiste mõõtudega plaati: 448 mm × 448 mm, puurige R49ga nurkadesse, kaitsemask on kaasas.

Paigaldage plaat paneeli külge (joon 8). Kipsplaadi korral kasutage kaasasolevaid kruvisid või kasutage plaadi materjaliga sobivat liimi.

Tähelepanu! Ärge kasutage kruvisid, mille pikkus ületab plaadi paksust, maksimaalne suurus 3,5 × 22.

Paneeli avamine

Paneeli avamiseks tõmmake seda teiselt poolt kinnitusest, LED-tulede kõrvalt, mis näitavad väljatõmbemootori kiirust (joon 9).

Avamise ajal toetage paneeli kätega.

Pärast paneeli avamist pääsete ligi rasvafiltrile ning pärast rasvafiltri eemaldamist, kui olete vajutanud vastavale käepidemele, avaneb juurdepääs söefiltri pesale (joon 10).

Paneeli sulgemiseks piisab, kui viite ta uuesti horisontaalasendisse, kuni ta automaatselt kinnitub.

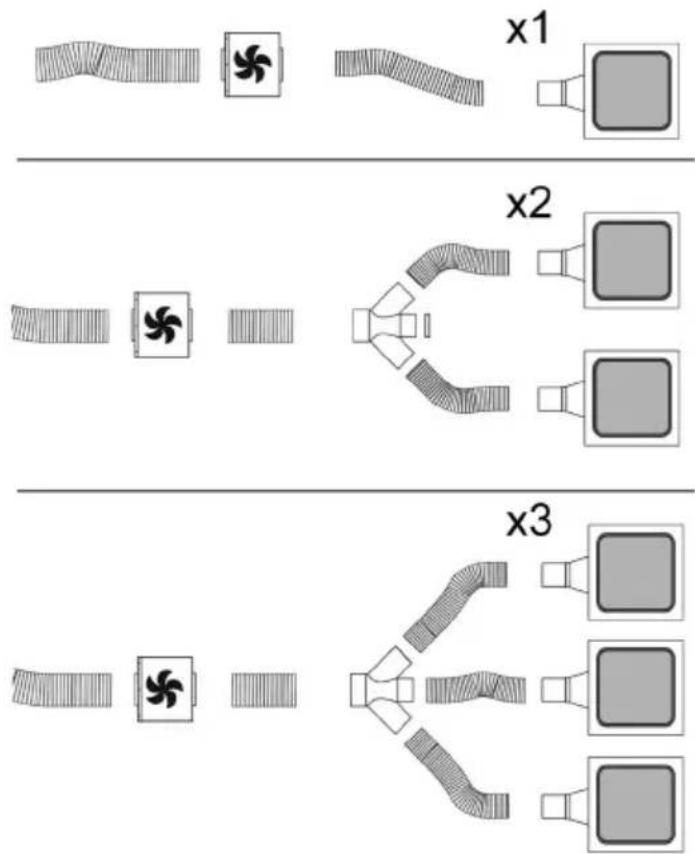

Suunamise süsteem

Õhupuhastit „UP” on võimalik paigaldada koos ühe või kahe lisamooduliga ainsasse tõmbesüsteemi. Seega ühendage see ainsa väljatõmbe kaugjuhtimismootoriga maja sees või väljas. Mitmest elemendist koosnevat väljatõmbesüsteemi juhitakse ühe puldi abil, kuna vaid üks õhupuhasti (UP) omab kõiki töötamiseks vajalikke elektroonilisi komponente, ülejäänud UP-LISAMOODULID sõltuvad aga peaõhupuhastist UP.

Õhupuhasti (UP) peab olema ülejäänud UP-LISAMOODULITEGA ühendatud järgmisel viisil:

Õhupuhasti peavad elektrivõrku ühendama pädevad spetsialistid.

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine läbi viidud olema selleks autoriseeritud inimeste poolt.

Tähelepanu! Kubu ja mootori vahelise elektrijuhtme läbilõikamisel kaotab garantii kehtivuse.

Paigaldamine

Enne seadme paigaldamist veenduge, et seadme kõik osad on terved, muidu võtke ühendust edasimüüjaga ning ärge seadet ühendage. Lugege tähelepanelikult kõiki järgnevaid suuniseid.

Töötamine

Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit enne söögitegemise algust ning jätta see pärast söögivalmistamise lõppu veel umbes 15 minutiks tööle. Kubu juhtimine käib kaasasoleva puldi abil.

Kaugjuhtimispult

Tähelepanu, mõningad kaugjuhtimispuldi funktsioonid töötavad ainult osade äratõmbekapi mudelitel.

Kaugjuhtimispuldi ühitamine:

Hoidke nuppe T2 ja T5 pikalt all

Kaugjuhtimispuldi funktsioonide kirjeldus

T1. OFF Nupp

T2: Kaugjuhtimispuldi ühitamine nupp

T3: Tõmbe kiiruse (võimsuse) kontroll

T4 Kaugjuhtimispuldi ühitamine nupp

T5. Tõmbekapi ajastatud väljalülitamise ON/OFF nupp

L3. Kaugjuhtimispuldi töötamise märgutuli

Märkus: soovitud funktsioonide valimiseks vajutage kergelt nuppu.

T1. OFF-nupp

Tõmbekapi väljalülitamiseks

T3: Tõmbe kiiruse (võimsuse) kontroll.

Tömbekiiruse vähendamiseks või suurendamiseks pöörake klahvi ringsuunaliselt päri- või vastupäeva.

T4 Küttepinna valguse reguleerimise ON/OFF-nupp

Vajutage küttepinna valgustuse sisse- või väljalülitamiseks.

Eraldiasuvate mootoritega (GME11 – GME22) toodetel on 4. kiirus ajastatud peale 5 minutit kestvat tööd. Peale selle möödumist lülitub eemaldi mootor automaatselt 3. kiiruse peale.

Kaugjuhtimispuldi hooldus

Kaugjuhtimispuldi puhastamine

Puhastage kaugjuhtimispulti pehme lapi ning neutraalse pH-tasemega ja abrasiividevaba puhastusvedelikuga.

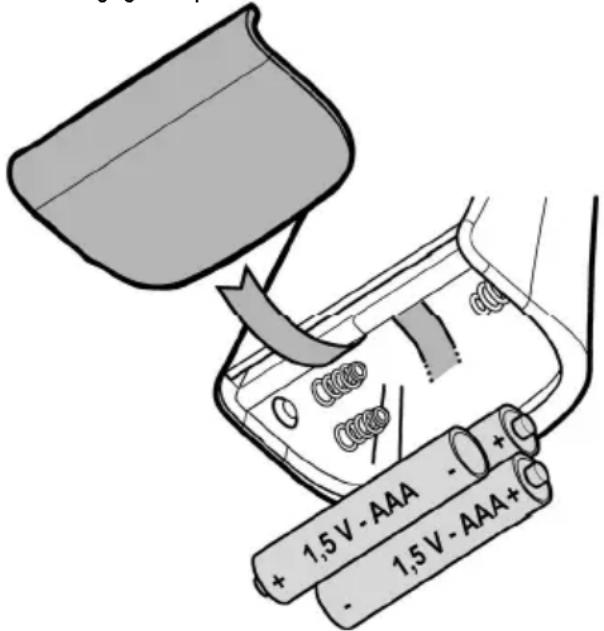

Patarei vahetus

• Avage patareide ava.
• Asendage tühjad patareid kolme 1,5 V AAA tüüpi patareiga. Patareide asetamisel järgige tühimikus näidatud polaarsuste asetusi! • Sulgege patareisahtel.

Patareide kõrvaldamine

Patareid tuleb kõrvaldada kehtivate normide ja riiklike õigusaktide kohaselt. Keelatud on patareide panek olmeprügi hulka.

Patareid tuleb kõrvaldada turvalisel viisil.

Täpsema teabe saamiseks keskkonnakaitse, patareide taaskasutuse ja nende kõrvaldamise kohta pöörduge kohaliku jäätmekogumiskeskuse poole.

Toimimises ilmnevad törked

Õhupuhasti ei tööta

Veenduge, et

• ei ole tegemist elektrikatkestusega; - kiirus oleks kindlasti valitud; - algseadistuse punane nupp, mis asub filtrite kohal õhupuhasti sees, on alla vajutatud.

Õhupuhasti võimsus on nõrk

Veenduge, et

• valitud mootorikiirus vastab olemasoleva suitsu ja auru kogusele;
• köök oleks piisavalt õhutatud, mis aitab vältida söefiltri suurt koormust (filterversiooniga õhupuhasti);
• väljalasketorus ei oleks takistusi.

Hooldus

Tähelepanu! Enne igasuguste puhastus- või hooldustööde tegemist lahutage õhupuhasti vooluvõrgust, selleks tõmmake pistik vooluvõrgust välja või vajutage õhupuhasti sees rasvafiltrite kohal asuvat punast nuppu.

Puhastamine

Õhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või eespool toodud ettevaatusabinõude eiramisest tingitud võimalike mootorikahjustuste ja tulekahjude eest.

Paneel

Paneeli vahetamine

Paneeli vahetamiseks tuleb kõigepealt paneel avada, nagu on kirjeldatud peatükis „Paneeli avamine”. Paneeli LIGHT korral tuleb seade lahutada vooluvõrgust ja ühendada lahti valgusti toide, kasutades selleks elektriühendust, mis asub paneeli kohal.

Eemaldage paneeli kaks automaatset kinnituskruvi (vt joon 12), tõmmake paneeli paremale ja eemaldage ta oma pesast.

Paneeli tagasipaigaldamiseks korrake ülalkirjeldatud tegevust vastupidises järjekorras.

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltrite paigaldamiseks ja eemaldamiseks avatakse paneel, nagu on kirjeldatud peatükis „Paneeli avamine”.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Pirnide vahetamine

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Asendage katkine lamp sama tüüpi lambiga, nii nagu on kirjas märgisel või õhupuhastil lambi kõrval.

Katkiste luminofoorlampide vahetamiseks lahutage seade vooluvõrgust, seejärel avage paneel vastavalt peatükis „Paneeli avamine" esitatud kirjeldusele.

Eemaldage paneeli kuus kruvi ja avage paneel, nagu on näidatud joonisel 11. Vahetage luminofoorlamp samasuguste omadustega lambi vastu.

Paigaldage paneel ja kruvid oma kohale tagasi.

Luminofoorlampide toite vahetamiseks toimige ülalkirjeldatud viisil, kuna toide asub lampide kõrval.

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi kutsumist, kas pirn on korralikult pesas.
