PRF0106388 - Hotă ELICA - Manual de utilizare gratuit

Marcă	ELICA
Model	PRF0106388
Tip produs	Hotă de bucătărie
Dimensiuni (L x A x Î)	600 x 500 x 150 mm
Greutate	12 kg
Alimentare electrică	220-240 V, 50 Hz
Putere motor	200 W
Debit de aer maxim	600 m³/h
Nivel sonor	50-65 dB(A)
Iluminare	LED, 2 x 1.5 W
Tip de comandă	Butoane de apăsare
Număr de viteze	3 viteze + intensiv
Diametru de evacuare aer	150 mm
Tip de filtrare	Filtre metalice lavabile (opțional filtru de cărbune)
Mod de funcționare	Evacuare sau recirculare
Curățarea filtrelor	La mașina de spălat vase sau manual la fiecare 2 luni
Siguranță	Oprire automată, protecție împotriva supraîncălzirii
Piese de schimb	Filtre, becuri disponibile
Indice de reparabilitate	7.5/10
Garanție	2 ani
Origine de fabricație	Italia

Întrebări frecvente - PRF0106388 ELICA

Cum se instalează hota Elica PRF0106388?

Instalarea trebuie realizată de un profesionist calificat. Respectați distanțele minime de siguranță: 65 cm deasupra unei plite electrice și 75 cm pentru o plită pe gaz. Fixați solid suportul de perete și conectați conducta de evacuare (dacă este în modul extracție).

Cum se curăță filtrele de grăsime?

Filtrele metalice sunt lavabile la mașina de spălat vase sau manual cu un detergent delicat. Lăsați-le să se usuce complet înainte de a le pune la loc. Curățați-le la fiecare 2 luni pentru a menține eficiența.

Cât de des trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune utilizat în modul de recirculare trebuie înlocuit la fiecare 6 până la 12 luni în funcție de utilizare. Nu este lavabil. Un filtru saturat reduce performanța și crește zgomotul.

Hota nu se aprinde, ce să fac?

Verificați mai întâi alimentarea electrică (priză, siguranță). Dacă ecranul este stins, motorul ar putea fi în protecție termică. Lăsați să se răcească 30 de minute. Dacă problema persistă, contactați serviciul de asistență.

Cum se reglează viteza de aspirație?

Utilizați butoanele de apăsare pe față. Apăsați pentru a crește viteza (1, 2, 3). Modul intensiv (viteza 4) este disponibil pentru degajări puternice de abur. Se dezactivează automat după 10 minute.

Se poate folosi hota în modul de recirculare?

Da, hota poate funcționa în modul de recirculare. Trebuie să instalați un filtru de cărbune (nu este inclus) și să vă asigurați că aerul este recirculat în încăpere. Evacuarea externă este mai eficientă.

Ce să fac dacă hota zgomotează?

Un zgomot excesiv poate proveni de la un filtru înfundat, un conduct de evacuare fixat necorespunzător sau o instalație instabilă. Verificați filtrele, strângeți șuruburile și asigurați-vă că conducta nu este îndoită.

Cum se înlocuiește becul LED?

Deconectați alimentarea. Deschideți capota de iluminat și scoateți becul defect. Înlocuiți cu un bec LED MR16 GU10 de 1.5 W max. Puneți capota la loc și restabiliți curentul.

Hota este compatibilă cu o plită cu inducție?

Da, hota Elica PRF0106388 poate fi instalată deasupra oricărei plite, inclusiv inducție, vitroceramică, gaz. Respectați distanțele minime de siguranță menționate în manual.

Unde pot găsi piesele de schimb?

Piesele de schimb (filtre, becuri, telecomenzi) sunt disponibile pe site-ul notice-facile.com sau de la distribuitori autorizați Elica. Utilizați referința PRF0106388 pentru a identifica piesele.

MANUAL DE UTILIZARE PRF0106388 ELICA

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. ! Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța. ! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare. ! Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Avertismente

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.

Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței. Pentru toate operațiile de instalare și întreținere utilizați mănuși de protecție. Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice, senzoriale și mentale reduse sau care nu au experiența și cunoștințele adecvate, numai în cazul în care acestea sunt sub supraveghere sau li se dau instrucțiunile de folosire a aparatului de către o persoană responsabilă cu siguranța lor. Copiii trebuie să fie supravegheați pentru a vă asigura că nu se joacă cu aparatul. Nu folosiți niciodată hota fără montajul corect al grilei! Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare, numai în cazul în care este indicat în mod specific. Localul trebuie să fie suficient de ventilat când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alți combustibili. Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumului produs de aparatele cu combustie de gaz sau alți combustibili. Este absolut interzisă pregătirea sub hotă a mâncărurilor cu flacără. Folosirea flăcării libere poate deteriora filtrele și poate crea incendii, așadar trebuie evitată în orice caz. Prăjirea trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă. Părțile componente cu care am putea intra în contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatul pentru pregătit mâncarea. În ceea ce privesc măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumurilor, este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale. Hota trebuie curățată des, atât în interior, cât și în exterior (CEL PUȚIN ODATĂ PE LUNĂ,

respectând în mod expres toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual). Nerespectarea normelor de curățare a hotei, precum și neînlocuirea sau necurățarea filtrelor poate crea riscuri de incendiu. Nu folosiți niciodată hota fără montajul corect al becurilor, pentru a nu crea riscuri de scurtcircuit. Firma își declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparat, ce provin din nerespectarea instrucțiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs sau de pe documentele care însoțesc produsul indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/sporite doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

ATENȚIE! Neinstalarea șuruburilor sau dispozitivelor de fixare în conformitate cu aceste instrucțiuni poate comporta riscuri de natură electrică.

Utilizare

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirantă

Vaporii sunt evacuați la exterior prin intermediul unui tub de evacuare fixat la flanșa de racord al unității de aspirație (motor la distanță).

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Pentru a instala produsul este necesară prezența a două persoane.

Produsul nu este dotat cu motor de aspirație, de aceea trebuie conectat la un grup de aspirație (motor la distanță) aparținând aceluiași producător.

Pentru a instala produsul este necesară realizarea unui plafon cu adâncimea minimă de cel puțin 220 mm până la maxim 400 mm. Pentru adâncimi superioare trebuie solicitat KIT-ul special cu suporti de instalare pentru plafoane false cu adâncimea între 400 mm și 580 mm.

Este posibilă alegerea laturii hotei pe care să fie evacuat aerul aspirat; hota are orificii de ieșire de formă rectangulară pe trei laturi.

După alegerea celei mai bune poziții, pregătiți direcționarea aerului de evacuat; furnitura include o flanșă de evacuare aer de formă rectangulară de 230x80 mm care trebuie instalată pe ieșirea aleasă dinainte. Orificiile de evacuare neutilizate se lasă închise.

Furnitura include și un racord care permite utilizarea de tubulaturi cu diametre de până la 150 mm (vezi fig. 1), pentru cazul în care se intenționează realizarea unui duct circular de ieșire a aerului.

Localizați în plafonul solid un reper corespunzător centrului exact de instalare a hotei (vezi fig. 2), trasați apoi repere pentru perforațiile care trebuie efectuate conform cotelor indicate în fig. 2.

Executați orificiile în plafonul solid utilizând un perforator spiralat adecvat de diametru 8 mm și introduceți diblurile furnizate; este suficientă realizarea orificiilor externe indicate în figura 2, cele interne se realizează după instalarea hotei.

Ajustați deplasarea suporților de montaj în funcție de adâncimea nișei; min. 220 mm max 400 mm ca în fig. 3. Strângeți ferm șuruburile de fixare a hotei.

Așezați hota în poziția dorită și fixați-o cu șuruburile prevăzute, vezi fig. 4.

Efectuați găurile în tavan, în corespondență cu găurile centrale ale suporturilor și fixați definitiv produsul prin aplicarea șuruburilor rămase.

Efectuați conexiunea electrică (vezi fig. 5) și conectați conducta de evacuare a aerului urmând instrucțiunile din secțiunea relevantă SISTEME DE CONDUCTE.

În cazul instalării de UP OPTIONAL MODULE LIGHT conectați cablul hotelor satelit la conectorii indicați în figura 5.

Instalați placa de rigips având grijă să fie perfect aderentă la marginea metalică a hotei, ca în figura 6.

Decupajul care trebuie executat în gips-carton are dimensiunile egale cu 502 mm x 502 mm, cu R71 la colțuri; utilizați șablonul de perforare furnizat.

Pentru a fixa gips-cartonul de hotă, utilizați șuruburile furnizate în punctele indicate în fig. 7, conform șablonului de perforare inclus în furnitură. Recomandăm utilizarea a cel puțin 12 șuruburi pentru a obține o fixare bună.

În cazul în care hota este dotată cu un panou intern care trebuie acoperit în gips-carton, lemn sau un alt material, realizați o placă cu următoarele dimensiuni: 448 mm x 448 mm, cu R49 la colțuri, conform șablonului de forare inclus.

Instalați placa pe panoul de gips-carton (fig. 8), utilizând șuruburile din dotare sau un adeziv adecvat tipului de material folosit.

Atenție: nu utilizați șuruburi cu lungime superioară grosimii panoului, maxim 3,5 x 22.

Deschiderea panoului

Deschiderea panoului se face trăgându-l din latura opusă balamalelor, în corespondența LED-ului care indică viteza motorului de aspirație (fig. 9).

Însoțiți panoul cu mâinile pe durata deschiderii.

După deschiderea panoului se poate accesa filtrul antigrăsimi, iar după scoaterea acestuia, prin acționarea mânerului special, este posibil accesul la carcasa filtrului de carbon activ (fig. 10).

Pentru a închide panoul este suficient să îl conduceți în poziție orizontală până se produce cuplajul automat de închidere.

Sisteme de conducte/tubulaturi

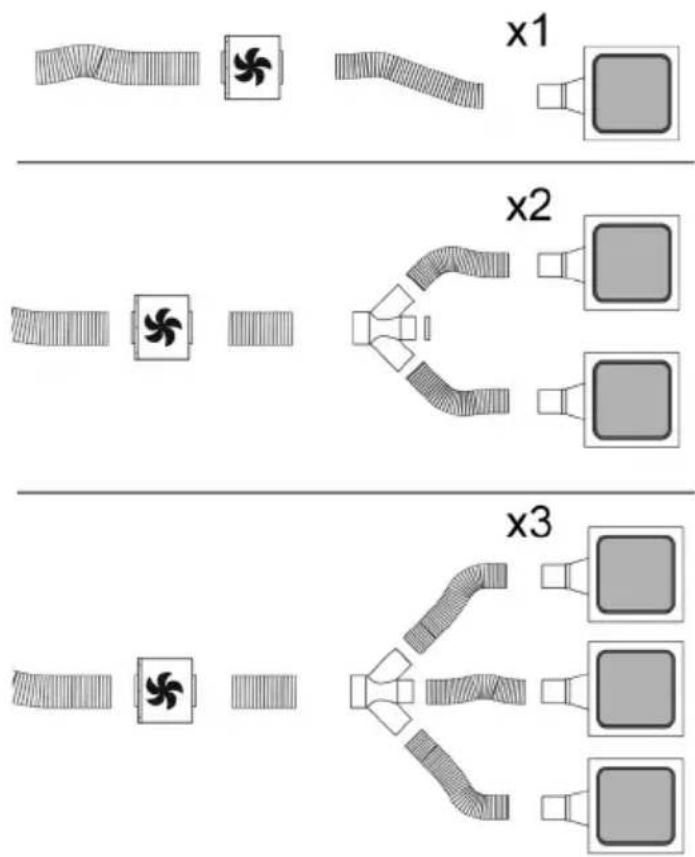

Este posibilă instalarea unei hote "UP" cu unul sau două module opționale suplimentare într-un singur sistem de aspirație, deci conectate la un singur motor de aspirație la distanță, în interiorul sau la exteriorul locuinței.

Un sistem de aspirație, format din mai multe elemente, este gestionat de la o singură telecomandă, dat fiind faptul că numai o hotă (UP) dispune de toate componentele electronice necesare pentru funcționare, în timp ce restul modulelor UP OPTIONAL MODULE sunt dependente de hota principală UP.

Conexiunile între hota (UP) și restul modulelor UP OPTIONAL MODULE trebuie realizate după cum urmează:

Conexiunea electrică

Branșarea hotei la instalația electrică trebuie să fie efectuată numai de către personal calificat și specializat.

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar conform normelor, care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

Atenție! Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Atenție! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc.

Atenție! Nu tăiați cablul de conexiune dintre hotă și motor pentru a nu pierde dreptul la garanție.

Montarea

Înainte de a proceda la instalarea aparatului, verificați ca niciun component să nu fie deteriorat; în caz contrar, contactați dealerul și nu executați instalarea. De asemenea, citiți cu atenție toate instrucțiunile de mai jos.

Funcționarea

Se recomandă o viteză crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și să o lăsați în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

Hota trebuie acționată prin intermediul telecomenzii din dotare.

Telecomandă

Atenție! Unele funcții ale acestei telecomenzi pot fi activate numai pentru anumite modele de hote.

Programare telecomandă:

Apăsați și țineți apăsat T2 și T5

Descrierea funcțiilor telecomenzii

T1. Tasta OFF T2. Tastă programare telecomandă. T3. Tastă de control a vitezei (puterii) de aspirație: T4. Tasta ON/OFF lumină plită T5. Tastă programare telecomandă. L3. Led funcționare telecomandă

Notă: atingeți tastele și apăsați ușor pentru a selecta funcțiile disponibile.

T1. Tasta OFF

Apăsați pentru a opri hota

T3. Tastă de control a vitezei (puterii) de aspirație

Atingeți tasta pornind din orice poziție și efectuați o mișcare rotativă în sensul acelor de ceasornic sau în sens invers acelor de ceasornic pentru a mări sau reduce viteza de aspirație.

T4. Tasta ON/OFF lumină plită

Apăsați pentru a aprinde sau a stinge lumina pentru iluminarea plitei.

Produsele combinate cu motoare la distanță (GME11 - GME22) au viteza a IV-a temporizată la 5 minute de funcționare. După scurgerea timpului indicat mai sus, motorul de aspirație trece automat la viteza a III-a.

Întreținerea telecomenzii

Curățarea telecomenzii:

Telecomanda trebuie să fie curățată cu o cârpă moale îmbibată cu detergenți lichizi neutri. Evitați folosirea produselor pe bază de abrazivi.

• Deschideți compartimentul bateriei. - Înlocuiți bateriile uzate cu 3 baterii noi de 1,5 V tip AAA. La introducerea noii baterii respectați polaritatea indicată în compartimentul acesteia! - Închideți capacul posterior al telecomenzii.

Colectarea bateriilor

Colectarea bateriilor trebuie să se facă în conformitate cu toate normativele și legile naționale în vigoare. Bateriile uzate nu trebuie aruncate la deșeurile menajere.

Bateriile uzate trebuie să fie colectate în mod sigur și separat. Pentru informații ulterioare privind protecția mediului, referitoare la reciclarea sau colectarea bateriilor, contactați centrele specializate în colectarea selectivă.

Anomalii de funcționare

Hota nu funcționează

Verificați:

• să nu fie o întrerupere de curent • să fie efectiv selecționată o anumită viteză. - dacă butonul roșu de resetare poziționat în interiorul hotei nu este apăsat.

Hota are un randament slab

Verificați:

• dacă viteza selecționată a motorului este suficientă pentru cantitatea existentă de fum și vapori
• dacă bucătăria este suficient aerisită pentru a permite o priză de aer sau dacă filtrul de carbon nu este uzat (hota în versiune filtrantă).
• dacă tubul de evacuare a aerului este liber de orice fel de obstrucție.

Întreținerea

Atenție! Înainte de efectuarea oricărei operațiuni de curățare sau întreținere, deconectați hota de la rețeaua de alimentare cu energie electrică, scoțând-o din priză sau prin deconectarea întrerupătorului general al locuinței, sau apăsând butonul roșu din interiorul hotei, deasupra filtrelor antigrăsimi.

Curățarea

Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), atât în interior, cât și în exterior. Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Atenție! Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendii. Vă sfătuim să respectați îndeaproape instrucțiunile prezente în acest manual.

Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă precum și din nerespectarea instrucțiunilor conținute în acest manual.

Panou

Înlocuirea panoului

Înlocuirea panoului se face prin deschiderea acestuia mai întâi, conform instrucțiunilor din capitolul deschiderea panoului; în cazul panoului LIGHT trebuie deconectată alimentarea și cablul de alimentare a luminilor prin acționare asupra conectorului electric prezent deasupra panoului.

Scoateți cele două piulițe autoblocante de fixare ale panoului (vezi fig. 12) și glisați panoul spre dreapta scoțându-l din locașul său.

Pentru a repune panoul la loc executați procedura de mai sus în sens invers.

Filtru anti-grăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor – dacă modelul dvs. este prevăzut – indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Montarea și demontarea filtrelor antigrăsimi se face prin deschiderea panoului conform instrucțiunilor din capitolul "Deschiderea panoului".

Filtru de cărbune (numai pentru versiunea filtrantă)

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălați sau refolosiți

Înlocuirea becurilor

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Înlocuiți becul vechi cu unul de același tip, după cum se specifică în eticheta de caracteristici sau în apropierea lămpii pe hotă.

Pentru a înlocui becurile fluorescente deteriorate, hota trebuie deconectată de la rețeaua electrică, apoi trebuie deschis panoul urmând instrucțiunile din capitolul “DESCHIDEREA PANOULUI”.

Scoateți cele șase șuruburi perimetrale ale panoului și deschideți-l ca în figura 11; procedați la înlocuirea becurilor fluorescente utilizând becuri cu aceleași caracteristici.

Repoziționați panoul și șuruburile scoase precedent.

Pentru înlocuirea alimentatorului becurilor fluorescente acționați în același mod, conform celor descrise mai sus, deoarece alimentatorul este poziționat lângă becuri.

Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.
