PRF0106388 - Cappa ELICA - Manuale utente e istruzioni gratuiti

Marca	ELICA
Modello	PRF0106388
Tipo di prodotto	Cappa da cucina
Dimensioni (L x P x H)	600 x 500 x 150 mm
Peso	12 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	200 W
Portata d'aria massima	600 m³/h
Livello di rumore	50-65 dB(A)
Illuminazione	LED, 2 x 1.5 W
Tipo di comando	Pulsanti
Numero di velocità	3 velocità + intensivo
Diametro uscita aria	150 mm
Tipo di filtrazione	Filtri metallici lavabili (opzione filtro a carbone)
Modalità di funzionamento	Aspirazione o ricircolo
Pulizia dei filtri	In lavastoviglie o a mano ogni 2 mesi
Sicurezza	Spegnimento automatico, protezione contro il surriscaldamento
Pezzi di ricambio	Filtri, lampadine disponibili
Indice di riparabilità	7.5/10
Garanzia	2 anni
Origine di fabbricazione	Italia

Domande frequenti - PRF0106388 ELICA

Come installare la cappa Elica PRF0106388?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare le distanze minime di sicurezza: 65 cm sopra un piano cottura elettrico e 75 cm per una cottura a gas. Fissare saldamente il supporto a parete e collegare il condotto di evacuazione (se in aspirazione).

Come pulire i filtri antigrasso?

I filtri metallici sono lavabili in lavastoviglie o a mano con un detergente delicato. Lasciarli asciugare completamente prima di rimetterli in posizione. Pulirli ogni 2 mesi per mantenere l'efficienza.

Con quale frequenza sostituire il filtro a carbone?

Il filtro a carbone utilizzato in modalità ricircolo deve essere sostituito ogni 6-12 mesi a seconda dell'uso. Non è lavabile. Un filtro saturo riduce le prestazioni e aumenta il rumore.

La cappa non si accende, cosa fare?

Verificare prima l'alimentazione elettrica (presa, fusibile). Se lo schermo è spento, il motore potrebbe essere in sicurezza termica. Lasciare raffreddare 30 minuti. Se il problema persiste, contattare il servizio post-vendita.

Come regolare la velocità di aspirazione?

Utilizzare i pulsanti sulla parte anteriore. Premere per aumentare la velocità (1, 2, 3). La modalità intensiva (velocità 4) è disponibile per forti emissioni di vapore. Si disattiva automaticamente dopo 10 minuti.

Si può utilizzare la cappa in modalità ricircolo?

Sì, la cappa può funzionare in modalità ricircolo. È necessario installare un filtro a carbone (non fornito) e assicurarsi che l'aria venga ricircolata nella stanza. L'aspirazione esterna è più efficiente.

Cosa fare se la cappa fa rumore?

Un rumore eccessivo può essere causato da un filtro ostruito, un condotto di evacuazione mal fissato o un'installazione non stabile. Verificare i filtri, stringere le viti e assicurarsi che il condotto non sia piegato.

Come sostituire la lampadina LED?

Scollegare l'alimentazione. Aprire il copriluce e rimuovere la lampadina difettosa. Sostituire con una lampadina LED MR16 GU10 da 1.5 W max. Rimettere il copriluce e ripristinare la corrente.

La cappa è compatibile con un piano a induzione?

Sì, la cappa Elica PRF0106388 può essere installata sopra qualsiasi piano cottura, incluso induzione, vetroceramica, gas. Rispettare le distanze minime di sicurezza indicate nel manuale.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (filtri, lampadine, telecomandi) sono disponibili sul sito notice-facile.com o presso rivenditori autorizzati Elica. Utilizzare il riferimento PRF0106388 per identificare i pezzi.

MANUALE UTENTE PRF0106388 ELICA

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. ! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Avvertenze

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Attenzione! Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Prestazione: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Suggerimenti per un

corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo del gruppo aspirante (motore remoto).

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

Per l'installazione del prodotto sono richieste due persone.

Il prodotto è privo del motore di aspirazione, pertanto deve essere abbinato ad un gruppo aspirante (motore remoto) dello stesso produttore.

Per installare il prodotto è necessario realizzare un controsoffitto della profondità minima di almeno 220 mm fino ad un massimo di 400 mm. Per profondità superiori occorre richiedere l'apposito KIT con staffe di installazione per controsoffitti con profondità da 400mm a 580mm.

È possibile scegliere il lato della cappa dal quale far defluire l'aria aspirata; sono presenti uscite aria di forma rettangolare su tre lati della cappa.

Dopo aver scelto la posizione migliore, predisporre la canalizzazione; la fornitura in dotazione comprende una flangia uscita aria di forma rettangolare 230x80mm da installare sull'uscita prescelta.

Lasciare chiusi i fori di evacuazione aria non utilizzati. In dotazione viene fornito anche un raccordo che permette

l'utilizzo dei tubi con diametro pari a 150mm (vedi fig.1), nel caso si intenda realizzare un condotto uscita aria circolare.

Individuare nel soffitto solido un riferimento rispetto al centro esatto di installazione della cappa (vedi fig. 2), tracciare quindi i riferimenti per le forature da effettuare secondo le quote indicate in fig. 2.

Effettuare le forature nel soffitto solido utilizzando una punta elicoidale adeguata da diametro 8mm ed inserire i tasselli forniti in dotazione; è sufficiente effettuare le forature esterne indicate in figura 2, quelle interne vanno fatte successivamente all'installazione della cappa.

Regolare l'escursione delle staffe di fissaggio in funzione della profondità della nicchia; min. 220mm max 400mm come da fig. 3. Serrare in maniera robusta le viti di fissaggio delle staffe appena regolate.

Collocare la cappa nella posizione stabilita e fissarla mediante le viti in dotazione, vedi fig.4.

Effettuare le forature al soffitto in corrispondenza dei fori centrali delle staffe e fissare definitivamente il prodotto mediante l'applicazione delle restanti viti.

Effettuare il collegamento elettrico (vedi fig. 5) e collegare il tubo di evacuazione dell'aria seguendo le indicazioni riportate nell'apposito capitolo SISTEMI DI CANALIZZAZIONE.

Nel caso di installazione di UP OPTIONAL MODULE LIGHT collegare il cavo delle cappe satellite ai connettori indicati in figura 5.

Installare la lastra in cartongesso facendo attenzione che aderisca perfettamente al bordo in metallo della cappa come da figura 6.

La foratura da fare nella lastra in cartongesso è delle dimensioni pari a 502 mm X 502 mm con R71 in corrispondenza degli angoli; utilizzare la maschera di foratura fornita in dotazione.

Per fissare il cartongesso alla cappa utilizzare le viti fornite in dotazione nei punti indicati in fig. 7, vedi maschera di foratura fornita in dotazione.

Installare le viti fornite in dotazione 3.5x22. Consigliamo di utilizzare almeno 12 viti per ottenere un buon fissaggio.

Nel caso in cui la cappa sia dotata di pannello interno da rivestire in cartongesso, legno o altro materiale, realizzare una lastra delle seguenti dimensioni: 448mm X 448mm con R49 in corrispondenza degli angoli, vedi maschera di foratura fornita in dotazione.

Installare la lastra al pannello (fig.8), utilizzando le viti in dotazione in caso di cartongesso oppure, utilizzando del collante adeguato relativamente al tipo di materiale da fissare.

Attenzione: non usare viti con lunghezza superiore allo spessore del pannello, massimo 3.5x22.

Apertura pannello

L'apertura del pannello avviene tirandolo dal lato opposto alle cerniere, in corrispondenza del led che indica le velocità del motore di aspirazione (fig. 9).

Accompagnare il pannello con le mani durante l'apertura.

A seguito dell'apertura pannello è possibile accedere al filtro antigrasso e dopo la rimozione del filtro antigrasso, agendo nell'apposita maniglia, è possibile raggiungere la sede del filtro carbone (fig. 10).

Per chiudere il pannello è sufficiente riportarlo in posizione orizzontale fino a quando avviene l'aggancio automaticamente della chiusura.

Sistemi di canalizzazione

E' possibile installare una cappa "UP" con ulteriori uno o due optional module in un unico sistema di aspirazione, quindi collegate ad un solo motore aspirante remoto interno o esterno all'abitazione.

Un sistema di aspirazione, formato da più elementi, viene gestito da un unico telecomando in quanto solo una cappa (UP) dispone di tutti i componenti elettronici necessari al funzionamento, mentre i restanti UP OPTIONAL MODULE, sono dipendenti alla cappa principale UP.

I collegamenti tra la cappa principale (UP) e i restanti UP OPTIONAL MODULE dovranno essere realizzati nelle seguenti modalità:

Collegamento Elettrico

L'allacciamento della cappa alla rete elettrica deve essere effettuato da personale tecnico qualificato e specializzato.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Attenzione! Non tagliare il cavo di collegamento tra cappa e motore per non perdere il diritto alla garanzia.

Montaggio

Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l'installazione. Inoltre leggere attentamente tutte le istruzioni di seguito riportate.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

La cappa va azionata tramite il telecomando fornito in dotazione.

Telecomando

Attenzione! Alcune funzioni di questo telecomando sono attivabili solo con alcuni modelli di cappa.

Affiliazione telecomando:

Premere a lungo T2 +T5

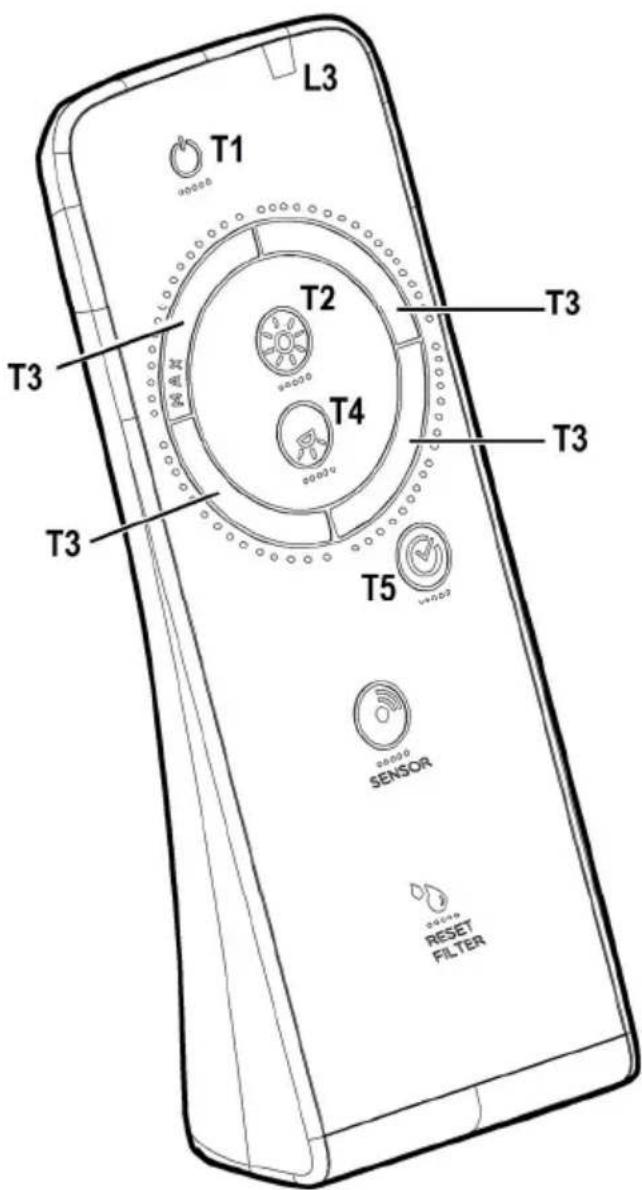

Descrizione delle funzioni del telecomando

T1. Tasto OFF T2. Tasto affiliazione telecomando T3. Tasto di controllo della velocità (potenza) di aspirazione: T4. Tasto ON/OFF luce piano di cottura T5. Tasto affiliazione telecomando L3. Led spia di funzionamento del telecomando

Nota: sfiorare i tasti esercitando una leggera pressione per selezionare le funzioni disponibili.

T1. Tasto OFF: premere per spegnere la cappa. T3. Tasto di controllo della velocità (potenza) di aspirazione: sfiorare il tasto partendo da qualsiasi posizione esercitando un movimento rotatorio in senso orario o antiorario per aumentare o diminuire la velocità di aspirazione. T4. Tasto ON/OFF luce piano di cottura.

Premere per accendere o spegnere la luce di illuminazione del piano di cottura.

I prodotti abbinati a motori remoti (GME11-GME22) prevedono la IV° velocità temporizzata dopo 5 minuti di funzionamento.

Trascorso il tempo di cui sopra, il motore di aspirazione passa alla III° velocità in maniera automatica.

Manutenzione del telecomando

Pulizia del telecomando:

Pulire il telecomando con un panno morbido e una soluzione detergente neutra priva di sostanze abrasive.

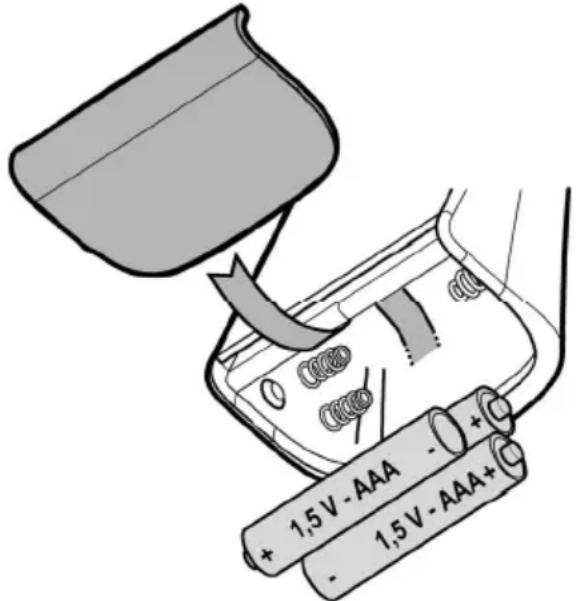

Sostituzione della batteria:

• Aprire il vano della batteria. - Sostituire le batterie esauste con 3 pile nuove da 1,5 V tipo AAA. Nell'inserire le nuove batterie, rispettare le polarità indicate nel vano della batteria! - Richiudere il vano della batteria.

Smaltimento delle batterie

Lo smaltimento delle batterie deve essere svolto in accordo con tutte le normative e leggi nazionali. Non smaltite le batterie usate assieme ai rifiuti normali.

Le batterie devono essere smaltite in modo sicuro.

Per maggiori ragguagli circa gli aspetti di protezione dell'ambiente, il riciclaggio e lo smaltimento di batterie, contattate gli uffici incaricati della raccolta differenziata.

Anomalie di funzionamento

La cappa non funziona

Verificate che:

• Non vi sia un blackout di corrente - Sia stata effettivamente selezionata una certa velocità. - Il tasto rosso di reset posizionato sopra ai filtri all'interno della cappa, sia premuto.

La cappa ha un rendimento scarso

Verificate che:

• La velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presenti
• La cucina sia areata sufficientemente da permettere una presa d'aria e il filtro carbone non sia usurato (cappa in versione filtrante).
• Il tubo di scarico uscita aria sia privo di ostruzioni.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione o premendo il tasto rosso presente all'interno della cappa, sopra ai filtri antigrasso.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Pannello

Sostituzione pannello

La sostituzione del pannello avviene in primo luogo aprendolo come indicato nel capitolo "Apertura pannello". Nel caso di pannello LIGHT, occorre togliere alimentazione al prodotto e scollegare il cavo di alimentazione delle lampade agendo nel connettore elettrico presente immediatamente sopra al pannello.

Rimuovere i due dadi autobloccanti di fissaggio del pannello (vedi fig. 12) e, facendo scorrere il pannello verso destra, rimuoverlo dalla sua sede.

Per ripristinare il pannello, seguire la procedura sopra descritta nel verso contrario.

Filtro antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica questa necessità) con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature e a ciclo breve.

Con il lavaggio in lavastoviglie, il filtro antigrasso metallico può scolorirsi, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Il montaggio e lo smontaggio dei filtri antigrasso avvengono aprendo il pannello come indicato nel capitolo "Apertura pannello".

Filtro ai carboni attivi (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso, è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.

Sostituzione lampade

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade, sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo, come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

Per sostituire le lampade fluorescenti danneggiate, occorre scollegare il prodotto dalla rete elettrica, quindi aprire il pannello seguendo le indicazioni riportate nel capitolo "APERTURA PANNELLO".

Rimuovere le sei viti perimetrali del pannello e aprirlo come da figura 11; procedere alla sostituzione della lampada fluorescente utilizzando una lampada con le stesse caratteristiche.

Ripristinare il pannello e le viti rimosse in precedenza.

Per la sostituzione dell'alimentatore delle lampade fluorescenti, agire analogamente a come descritto sopra, in quanto l'alimentatore è posizionato accanto alle lampade.

Se l'illuminazione non dovesse funzionare, controllare il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
