175 CC4 - καταστροφέας εγγράφων Intimus - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καταστροφέας εγγράφων
Μάρκα	Intimus
Μοντέλο	175 CC4
Πλάτος κοπής	1,9 x 15 mm (σταυροειδής κοπή)
Πλάτος εργασίας	405 mm
Ισχύς	1,9 kW
Επίπεδο θορύβου	Περίπου 52 dB(A)
Διαστάσεις (Μ x Β x Υ)	660 x 560 x 1050 mm
Βάρος	Περίπου 90 kg
Ηλεκτρική τροφοδοσία	230 V / 50 Hz, ασφάλεια 16 A (βραδείας τήξης)
Ικανότητα κοπής	Να τροφοδοτείτε πάντα σε ορθή γωνία και σε κατάλληλη ποσότητα· μην υπερβαίνετε τη μέγιστη χωρητικότητα που αναφέρεται στα τεχνικά χαρακτηριστικά
Ασφάλεια	Αυτόματη διακοπή σε περίπτωση υπερφόρτωσης, προστασία κινητήρα με ψύξη, φωτοκύτταρο, κλείδωμα πόρτας, διακοπή έκτακτης ανάγκης με κεντρικό διακόπτη
Συντήρηση	Τακτική λίπανση της μονάδας κοπής με ειδικό λάδι· καθαρισμός των φωτοκυττάρων εάν χρειαστεί
Παρελκόμενα	Πλαστική σακούλα (κωδ. 99952), ειδικό λάδι 110 ml (κωδ. 88035)
Επίπεδο ασφάλειας	Σύμφωνο με το πρότυπο DIN 32757 (μέγεθος σωματιδίων 1,9 x 15 mm)

Συχνές ερωτήσεις - 175 CC4 Intimus

Πώς να χρησιμοποιήσετε τον καταστροφέα Intimus 175 CC4;

Πατήστε σύντομα το πλήκτρο λειτουργίας (1) για να θέσετε τη μηχανή σε λειτουργία Έτοιμο προς λειτουργία. Τοποθετήστε το χαρτί στη σχισμή τροφοδοσίας· το φωτοκύτταρο ξεκινά αυτόματα την τεμαχισμό. Για προσωρινή διακοπή, πατήστε ξανά το πλήκτρο λειτουργίας (λειτουργία Stop). Για συνεχή εμπρόσθια κίνηση, κρατήστε πατημένο το πλήκτρο εμπρόσθιας κίνησης (2) για περίπου 2 δευτερόλεπτα.

Τι να κάνετε σε περίπτωση εμπλοκής χαρτιού;

Η λυχνία ελέγχου (6) ανάβει και η μονάδα κοπής σταματά. Αφαιρέστε το υπερβολικό χαρτί. Στη συνέχεια, η μονάδα κοπής προχωρά αυτόματα για να τεμαχίσει τα υπολείμματα. Εάν χρειαστεί, πατήστε σύντομα το πλήκτρο εμπρόσθιας κίνησης (2). Συνεχίστε τον τεμαχισμό με μικρότερη ποσότητα χαρτιού.

Πώς να αδειάσετε τον κάδο;

Όταν ανάψει η λυχνία (10), ανοίξτε την πόρτα. Αφαιρέστε τη γεμάτη σακούλα και αντικαταστήστε την με μια άδεια. Κλείστε την πόρτα. Εάν η λυχνία (6) παραμείνει αναμμένη, πατήστε σύντομα το πλήκτρο εμπρόσθιας κίνησης (2) για να τεμαχίσετε το υπόλοιπο υλικό στη σχισμή.

Πώς να λιπάνετε τη μονάδα κοπής;

Όταν ανάψει η λυχνία (7), απλώστε λίγο ειδικό λάδι σε ένα φύλλο χαρτιού και τοποθετήστε το στη σχισμή. Ανοίξτε την πόρτα μέχρι να ανάψει η λυχνία (8), στη συνέχεια πατήστε το πλήκτρο όπισθεν (4) μέχρι να σβήσει η λυχνία (7). Κλείστε την πόρτα· εκτελείται ένας αυτόματος κύκλος καθαρισμού.

Τι σημαίνει η κόκκινη λυχνία;

Η λυχνία (5) δείχνει την επιβάρυνση του κινητήρα: πράσινο < 50%, κίτρινο 50-75%, κόκκινο 75-100%. Εάν ανάψει η λυχνία (9), ο κινητήρας είναι υπερφορτωμένος· περιμένετε 15-20 λεπτά ψύξης πριν από την επανεκκίνηση.

Πώς να καθαρίσετε τα φωτοκύτταρα;

Σε περίπτωση δυσλειτουργίας του φωτοκυττάρου, τοποθετήστε ένα νέο φύλλο χαρτιού ή χρησιμοποιήστε ένα πινέλο για να καθαρίσετε τα μάτια των φωτοκυττάρων αφού ενεργοποιήσετε την όπισθεν.

Γιατί δεν ξεκινά η μηχανή;

Ελέγξτε την πρίζα, το κλείσιμο της πόρτας (λυχνία 8), το επίπεδο του κάδου (λυχνία 10), την απουσία εμπλοκής (λυχνία 6) ή υπερφόρτωση κινητήρα (λυχνία 9). Εάν δεν εντοπιστεί κανένα πρόβλημα, επικοινωνήστε με τον εξειδικευμένο διανομέα σας.

Μπορώ να καταστρέψω συνδετήρες και συρραπτικά;

Όχι, το μοντέλο 175 CC4 προορίζεται μόνο για χαρτί. Ο τεμαχισμός συνδετήρων, συρραπτικών ή άλλων σκληρών υλικών μπορεί να βλάψει τη μονάδα κοπής και να προκαλέσει τραυματισμούς. Μόνο τα μοντέλα με πλάτος κοπής 3,8 mm, 5,8 mm, 4x46 mm ή 1,9x15 mm μπορούν να καταστρέψουν CD ή δισκέτες (ένα κάθε φορά).

Πώς να σταματήσετε τη μηχανή σε περίπτωση έκτακτης ανάγκης;

Σε περίπτωση κινδύνου, χρησιμοποιήστε τον κεντρικό διακόπτη ή τον διακόπτη έκτακτης ανάγκης, ή αποσυνδέστε τη μηχανή. Η μηχανή σταματά αμέσως.

Ποια είναι η συχνότητα λίπανσης;

Η λίπανση είναι απαραίτητη όταν ανάψει η λυχνία (7) Λιπάνετε τη μονάδα κοπής. Χρησιμοποιήστε το ειδικό λάδι που παρέχεται (κωδ. 88035). Η συχνότητα εξαρτάται από τη χρήση· η λυχνία ανάβει μετά από συγκεκριμένο χρόνο λειτουργίας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 175 CC4 Intimus

Διαβάστε τις οδηγίες χρήσης προτού χρησιμοποιήσετε το μηχάνημα!

ΑΞΙΟΛΟΓΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

<< Ο χειρισμός της μηχανής επιτρέπεται να γίνεται μόνο από ένα άτομο κάθε φορά!

Η διάταξη των στοιχείων ασφαλείας βασίζεται σε ασφαλή χρήση σώμφωνα με τον „Χειρισμό από ένα άτομο“.

<< Kata tην διαδικασία τεμαχισμού δεν επιτ ρέ πο ντ αι οπ οι εσ δή πο τε άλ λες επεμβάσεις στο μηχάνημα (π.χ. καθάρισμα κλπ.)!

<< H μηχανή αυτή δεν είναι παιχνίδι και ενδείκνυται για την χρήση από παιδιά!

Η συνολική κατασκευή αναφερόμενη σε θέματα ασφαλείας (διαστάσεις, ανοίγματα τροφοδοσίας, απενεργοποίση σε περίπτωση κινδύνου κλπ.) της μηχανής αυτής δεν συμπεριλαμβάνει εγγύηση για ακίνδυνο χειρισμό από παιδιά.

<< Κίνδυνος τραυματισμού! Κάθε αιωρούμενα αντικείμενα όπως είδη ρουχισμού, γραβάτες, κοσμήματα, μακρυά μαλλιά ή άλλα λυτά αντικείμενα να βρίσκονται μακρυά απο το άνοιγμα τροφοδοσίας του μηχανήματος.

« Κίνδυνος τραυματισμού! Μη βάζετε τα χέρια σας κοντά στο άνοιγμα τροφοδοσίας.

«« Σε περίπτωση κινδύνου σβήσετε αμέσως το μηχάνημα απο τον γενικό διακόπτη κινδύνου ή τραβήξετο το καλώδιο απο την πρίζα!

<< Πρίν ανοίξτε το μηχάνημα, τραβήξτε το καλώδιο παροχής απο την πρίζα! Τυχόν επισκευές επιτρέπεται να εκτελούνται μόνον απο ειδικό τεχνίτη!

ΧΕΙΡΙΣΜΟΣ

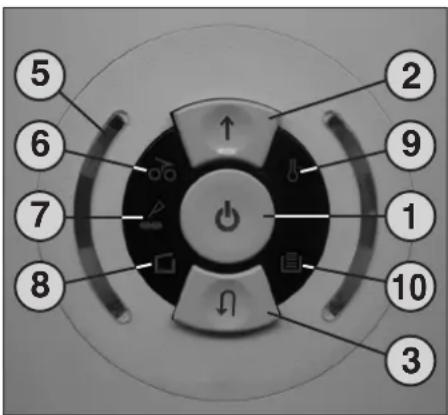

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

1 = Διακόπτης λειτουργίας (εικ. 1)

"Ετοιμότητα για λειτουργία" /

"Απενεργοποιημένη κατάσταση" /

"Στοπ"

Αυτός ο διακόπτης περιλαμβάνει τρεις λειτουργίες:

α) “Ετοιμότητα για λειτουργία”

πιέζοντας ελαφρά αυτό το πλήκτρο ενεργοποιείται η μηχανή στην κατάσταση "Ετοιμότητα για λειτουργία".

Συγχρόνως ανάβει η ενσωματωμένη ένδειξη LED ⏻.

β) "Απενεργοποιημένη κατάσταση"

Εάν πιεστεί αυτό το πλήκτρο στην κατάσταση “Ετοιμότητα για λειτουργία” επί περ. 3 δευτ., απενεργοποιείται η μηχανή.

Συμβουλή: Σε περίπτωση μη χρήσης της μηχανής για διάστημα περ. 5 λεπτών, η μηχανή απενεργοποιείται αυτόματα.

γ) “Στοπ”

Εάν πιεστεί ελαφρά αυτό το πλήκτρο κατά τη διάρκεια λειτουργίας του κοπτικού μηχανισμού, απενεργοποιείται και ακινητοποιείται ο μηχανισμός.

Eik. 1

2 = Διακόπτης κίνησης προς τα εμπρός (εικ. 1)

Αυτός ο διακόπτης περιλαμβάνει τρεις λειτουργίες:

a) Με ελαφριά πίεση του πλήκτρου κινείται ο κοπτικός μηχανισμός για μερικά δευτερόλεπτα προς τα εμπρός, π.χ. για εξαγωγή κατάλοιπων από τον κοπτικό μηχανισμό. Συγχρόνως ανάβει η ενσωματωμένη ένδειξη LED

β) Εάν πιστεί αυτός ο διακόπης επί περ. δύο δευτ., ακολουθεί συνεχής λειτουργία του κοπτικού μηχανισμού προς τα εμπρός και μπορεί να γίνει πλήρωση της μηχανής. Συγχρόνως ανάβει η ενσωματωμένη ένδειξη LED ↑

3 = Διακόπτης κίνησης προς τα πίσω (εικ. 1)

Με χειρισμό αυτού του διακόπτη ο μηχανισμός κοπής κινείται σύντομα προς τα πίσω. Συγχρόνως ανάβει η ενσωματωμένη ένδειξη LED

4 = Διάταξη ανίχνευσης με δέσμη φωτός (κίνηση προς τα εμπρός) (εικ. 3)

Αρχίζει με τη διαδικασία τεμαχισμού μόλις γίνει η εισαγωγή του υλικού στο θάλαμο εισαγωγής.

Συγχρόνως ανάβει η ένδειξη LED ↑ του διακόπτη κίνησης προς τα εμπρός.

Eik. 2

ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

ΤΟΜΕΑΣ ΧΡΗΣΗΣ:

Το τρωκτικό πληροφοριών intimus 175SC2/CC3/CC4/CC5/CC6 είναι ενα μηχάνημα για κατατεμαχισμό γραπτού υλικού κάθε φύσεως.

Η μηχανή επιτρέπεται να χρησιμοποιείται μόνο για την καταστροφή χαρτιών!

Η καταστροφή άλλων φορέων αρχείων και συνδετήρων καθώς και στα μοντέλα με πλάτος κοπής 0,8x12 (CC5) χιλ. 0,8x4,5 (CC6) χιλ. και συρμάτων συρραπτικών

μπορεί να προκαλέσει τον τραυματισμό του ατόμου (π.χ. θριψματισμός στερεών υλικών κλπ.), καθώς και ζημιές στη συσκευή (π.χ. καταστροφή του κοπτικού μηχανισμού).

η: Τα μοντέλα για κοπή με πλάτος κοπής 5,8mm, 5x46mm, 1,9x15mm μπορούν να χρησιμοποιούνται για τον τεμαχισμό μένων CD και δισκετών 3,5"!.

ΤΟΠΟΘΕΤΗΣΗ:

• Αποσυσκευάσετε το μηχάνημα και τοποθετήστε το.
• Διαστρώστε τον πλαστικό ή χάρτινο σάκκο στον κάλαθο συγκέντρωσης αχρηστευμένου υλικού.
• Συνδέσετε το μηχάνημα με τον ρευματολήπτη στο δίκτυο παροχής (σχετικά με την απαιτούμενη ασφάλεια ρεύματος της πρίζας τοίχου βλέπε "TEXNIKA ΣΤΟΙΧΕΙΑ".

Τα δικτυωτά ανοίγματα του κιβωτίου χρησιμεύουν για τηνψύξητου μηχανήματος και δεν επιτρέπεται να σκεπαστούν ή να είναι βουλωμένα!

Η σύνδεση ρευματοπαροχής στο μηχάνημα να είναι ελεύθερη χωρίς εμπόδια!

Η χρήση του μηχανήματος επιτρέπεται μόνο εντός κλειστών χώρων μέτριας θερμοκρασίας (10 – 25 Κελσίου).

ΧΕΙΡΙΣΜΟΣ

5 = 'Ενδειξη ελέγχου (εικ. 1)

"Βαθμός φόρτωσης της μηχανής"

Δείχνει κατά τη διάρκεια του τεμαχισμού με ανάλογο χρωματιστό φως τον βαθμό φόρτωσης της μηχανής τη στιγμή αυτή (βλέπε την περιγραφή στο εδάφιο "ΔΥΝΑΜΙΚΗ ΕΝΔΕΙΞΗ ΦΟΡΤΩΣΗΣ"

6 = 'Ενδειξη ελέγχου (εικ. 1)

“Фракάρισμα υλικών στη συσκευή” / “Κατειλημμένο φωτοηλεκτρικό σύστημα προστασίας σε άνοιγμα πόρτας ή την ενεργοποίηση”

Για τις εκάστοτε διαδικασίες βλέπε την εκάστοτε περιγραφή στο κεφάλαιο "ΒΛΑΒΗ".

a) “Μπλοκάρισμα υλικού στη συσκευή” Ανάβει όταν εισήχθη στο μηχανισμός κοπής πολύ υλικό. Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν προς τα πίσω και ακιντηποιοείται. Ο κινητήρας απενεργοποιείται.
β) “Κατειλημμένο φωτοηλεκτρικό σύστημα προστασίας σε άνοιγμα πόρτας”

Ανάβει όταν κατά το άνοιγμα της πόρτας υπάρχουν ακόμη υλικά στο θάλαμο εισαγωγής.

Ακινητοποιείται ο κοπτικός μηχανισμός. Ο κινητήρας απενεργοποιείται.

γ) “Κατειλημμένο φωτοηλεκτρικό σύστημα προστασίας κατά την ενεργοποίηση”

Ανάβει όταν κατά την ενεργοποίηση της μηχανής υπάρχουν ακόμη υλικά οτο θάλαμο εισαγωγής.

ΧΕΙΡΙΣΜΟΣ

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

7 = 'Ενδειξη ελέγχου (εικ. 1)

"Λάδωμα του κοπτικού μηχανισμού"

Ανάβει όταν πρέπει να λαδωθεί ο κοπτικός μηχανισμός στο μοντέλο Cross-Cut. Η διαδικασία του λαδώματος πρέπει να επιβεβαιωθεί στον διακόπτη ο πισθολειτουργίας (4) (βλέπε περιγραφή "ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ").

8 = 'Evδειξη ελέγχου (εικ. 1)

"Ανοικτή πόρτα" / "Βλάβη πόρτας"

a) "Ανοικτή πόρτα"

Ανάβει όταν είναι ανοικτή η πόρτα του κάτω ντουλαπιού. Η μηχανή απενεργοποιείται αυτόματα και δεν μπορεί να ενεργοποιηθεί όσο είναι ακόμη ανοικτή η πόρτα.

β) "Ηλεκτρική βλάβη"

Αναβοσβήνει, σε περίπτωση ηλεκτρικής βλάβης στον μηχανισμό του αισθητήρα της πόρτας. Η μηχανή απενεργοποιείται. Ενημερώστε το εμπορικό σας κατάστημα.

9 = Ένδειξη ελέγχου (εικ. 1)

"Υπερφόρτωση του κινητήρα" /

"Ηλεκτρική βλάβη"

Για τις εκάστοτε διαδικασίες βλέπε την εκάστοτε περιγραφή στο κεφάλαιο "ΒΛΑΒΗ".

α) "Προστασία κινητήρα"

Ανάβει όταν υπερφορτώθηκε ο κινητήρας και απενεργοποιήθηκε. Η μηχανή δεν μπορεί να εκκινηθεί κατά τη φάση φύξης του κινητήρα.

β) "Ηλεκτρική βλάβη"

Αναβοσβήνει, όταν υπάρχει ηλεκτρική βλάβη εντός της πλακέτας ελέγχου. Συγχρόνως αναβοσβήνει η ένδειξη LED 🔊 του διακόπτη λειτουργίας (2). Η μηχανή απενεργοποιείται. Ενημερώστε το εμπορικό σας κατάστημα.

10= Ένδειξη ελέγχου

"Γεμάτο δοχείο συλλογής" (εικ. 1)

Ανάβει όταν το δοχείο συλλογής είναι πλήρες και πρέπει να εκκενωθεί.

Απενεργοποιείται ο κοπτικός μηχανιομός.

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ:

Για την ενεργοποίηση της μηχανής στην κατάσταση "Ετοιμότητα για λειτουργία" ακολουθήστε τα εξής βήματα:

- Σύντομος χειρισμός του διακόπτη λειτουργίας (1).

- Ανάβει η ένδειξη LED τοδιακόπτη λειτουργίας (1) για "Ετοιμότητα για λειτουργία".

- Μπορεί να εισάγετε υλικά στη μηχανή.

ΤΡΟΦΟΔΟΣΙΑ ΜΟΝΟΦΥΛΛΟΥ ΧΑΡΤΙΟΥ:

- Περάστε χαρτί απο την σχισμή εισαγωγής προς το κοπτικό.

- Το μηχάνημα κινητοποιείται αυτομάτως με προώθηση και παίρνει το χαρτί προς τα μέσα. Στο τέλος της διαδικασίας τεμαχισμού το μηχάνημα σβήνει αυτομάτως.

Συμβουλές: Για την καταστροφή φωτοδιαπερατών μεμβρανών πρέπει η μηχανή να ενεργοποιηθεί με το χέρι για κίνηση προς τα εμπρός (κρατήστε πιεσμένο το διακόπη κίνησης προς τα εμπρός (2) επί περ. 2 δευτ.). Με σύντομο χειρισμό του διακόπη λειτουργίας (1) (λειτουργία “Στοπ”) μπορεί να διακοπεί ο τεμαχισμός ανά πάσα στιγμή. Για συνέχιση κρατήστε πιεσμένο τον διακόπη λειτουργάις προς τα εμπρός (2) επί περ. 2 δευτ. Σε περίπωση μη χρήσης της μηχανής για διάστημα περ. 5 λεπτών, η μηχανή απενεργοποιείται.

Υπόδειξη: Για να έχετε πάντα το καλύτερο δυνατό αποτέλεσμα κοπής, ανταποκρινόμενοι έτοι στον προδιαγεγραμμένο βαθμό ασφαλείας σύμφωνα με DIN 32757, πρέπει να προσάγονται τα χαρτιά σε ορθή γωνία προς τον μηχανισμό κοπής, στην επιτρειπή ποσότητα, στη μέση της εισόδου χαρτιού του μηχανήματος.

Ποτέ μην εισάγετε στη συσκευή περισσότερα υλικά από την αναγφερόμενη μέγιστη ποσότητα (βλέπε “TEXNIKA ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ”)!

Εάν παρόλα αυτά εισαχθούν περισσότερα υλικά στον κοπτικό μηχανισμό, βλέπε "ΒΛΑΒΕΣ" στο εδάφιο "ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΩΝ ΣΤΗ ΣΥΣΚΕΥΗ".

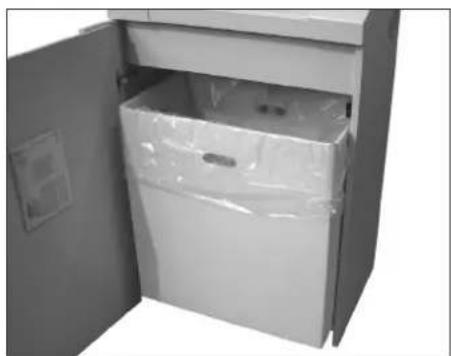

ΕΚΚΕΝΩΣΗ ΤΟΥ

ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ (εικ. 3):

'Отан γεμίσει το δοχείο, απενεργοποιείται η μηχανή. Ανάβει η ένδειξη ελέγχου (10). Αδειάστε το δοχείο συλλογής ως ακολούθως:

- Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου (8). Εάν υπάρχουν ακόμη υλικά στον θάλαμο εισαγωγής, ανάβει επιπροσθέτως η ένδειξη ελέγχου (6).

- Αφαιρέστε τον γεμάτο σάκο και απορρίψτε το υλικό. Σβήνει η ένδειξη ελέγχου (10).

- Επανατοποθετήστε τον άδειο σάκο και κλείστε την πόρτα. Σβήνει η ένδειξη ελέγχου □(8).

- Εάν είναι αναμμένη η ένδειξη ελέγχου (6), πιέστε σύντομα τον διακόπτη κίνησης προς τα εμπρός (2). Στο θάλαμο εισαγωγής τεμαχίζονται τα υπόλοιπα υλικά και σβήνει η ένδειξη.

Συμβουλή: Η μηχανή λειτουργεί μόνο όταν η πόρτα είναι κλειστή.

ΔΥΝΑΜΙΚΗ ΕΝΔΕΙΞΗ ΦΟΡΤΩΣΗΣ:

ia va αποφύγετε ενδεχόμενο μπλοκάριομα των υλικών και για συνεχή και αποτελεσματική καταστροφή των φορέων δεδομένων, προβάλλεται κατά τη διάρκεια του τεμαχισμού ο βαθμός φόρτωσης της μηχανής με τη βοήθεια ένδειξης ελέγχου (5) που βρίσκεται στους διακόπες (εικ. 1) με ανάλογο χρωματιστό φως ως ακολούθως:

Πράσινο φως Φόρτωση <50%

Κίτρινο φως Φόρτωση 50 – 75%

Κόκκινο φρως Φόρτωση 75 - 100%

Eik. 1

Eik. 2

ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ:

(Λειτουργία αυτόματης αλλαγής κατεύθυνσης)

Εάν προξενηθεί πλοκάρισμα του υλικού από εισαγωγή πολύ υλικού, η μηχανή αντιδρά ως ακολούθως:

- Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν προς τα πίσω (ελευθερώνει το υλικό) και ακινητοποιείται. Ο κινητήρας απενεργοποιείται. Ανάβει η ένδειξη ελέγχου σ(6).

Ακολουθήστε τα εξής βήματα:

• Αφαιρέστε τα επιοτρέφοντα χαρτιά.
• Ο κοπτικός μηχανισμός κινείται τώρα αυτομάτως προς τα εμπρός και κόβει το υπόλοιπο κομμάτι χαρτιού που βρίσκεται στον κοπτικό μηχανισμό. Κατά τη διάρκεια της κίνησης προς τα εμπρός ανάβει η ένδειξη LED ↑ του διακόπτη κίνησης προς τα εμπρός (2). Σβήνει η ένδειξη ελέγχου οθ.
• Συνεχίστε την εργασία με εισαγωγή μικρότερων ποοοτήτων χαρτιών.

ΚΑΤΕΙΛΗΜΕΝΝΟ ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΟ ΑΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ:

Εάν κατά το άνοιγμα της πόρτας υπάρχουν ακόμη υλικά στον θάλαμο τεμαχισμού, απενεργοποιείται ο κινητήρας και ακινητοποιείται ο κοπτικός μηχανισμός. Ανάβει η ένδειξη ελέγχου σάθ).

Κλείστε την πόρτα και επίβεβαιώστε την υφιστάμενη κατάσταση με σύντομη πίεση του διακόπη τινησης προς τα εμπρός (2). Τα υπάρχοντα υλικά προσάγονται στον κοπτικό μηχανισμό και τεμαχίζονται.

ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΗΝ ΕΝΕΡΓΟΠΟΙΗΣΗ

Η ένδειξη ελέγχου (6) ανάβει όταν κατά την ενεργοποίηση της μηχανής υπάρχουν ακόμη υλικά στον θάλαμο εισαγωγής.

Αφαιρέστε τα υλικά και επίβεβαιώστε την κατάσταση με σύντομη πίεση του διακόπτη κίνησης προς τα εμπρός (2).

ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ:

Εάν υπερφορτωθεί ο κινητήρας, απενεργοποιείται. Ανάβει η ένδειξη ελέγχου (9).

Αφήστε τη συσκευή να κριώσει περ. 15 – 20 λεπτά (ανάλογα με το μοντέλο και τη θερμοκρασία του χώρου) και επεναεκκινήστε την.

НАЕКТРИКН ВЛАВН:

Εάν αναβοσβήνει η ένδειξη ελέγχου (9) σε συνδυασμό με την ένδειξη LED Ότου λειτουργικού διακόπτη (1) ή μόνο η ένδειξη ελέγχου (8) υφίσταται ηλκεκτρική βλάβη. Δεν είναι δυνατή η ενεργοποίηση της μηχανής.

Στην περίπτωση αυτή ενημερώστε το εμπορικό σας κατάστημα.

ΛΙΣΤΑ ΕΛΕΓΧΟΥ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ:

Εάν δεν λειτουργεί η συσκευή, ελέγξτε τα εξής:

• Έχει συνδεθεί το βύσμα με πρίζα δικτύου;
• Είναι κλειστή η πόρτα;
• Είναι γεμάτο το δοχείο συλλογής; Ακολουθήστε τις οδηγίες στο κεφάλαιο "ΕΚ- ΚΕΝΩΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ".
• Υπάρχει μπλοκάρισμα υλικών στη συσκευή; Ακολουθήστε τις οδηγίες στο κεφάλαιο "ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ".
• Έχει υπερφορτωθεί ο κινητήρας; Βλέπε “ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ”.

Εάν δεν συμβάινει τίποτα από όλα αυτεπικοινωνήστε με το ειδικό κατάστημα.

ΣΥΝΤΗΡΗΣΗ

ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ

(cross-cut):

Οι κοπτικοί μηχανισμοί cross-cut πρέπει να λαδωθούν μετά από ορισμένο χρονικόδιάστημα λειτουργίας. Εάν ανάβει η ένδειξη ελέγχου (7), ακολουθήστε τα εξής βήματα:

Βάλτε λίγο από το συμπαραδιδόμενο ειδικό λάδι σε ένα φύλλο χαρτί και αφήστε το να περάσει από τον θάλαμο εισαγωγής στον κοπτικό μηχανισμό.

Το χαρτί τραβιέται μέσα και συγχρόνως το λάδι φτάνει στον κοπτικό μηχανισμό για την απαιτούμενη λίπανοη.

Συμβουλή: Για να οβήσετε την ένδειξη μετά από την διαδικασία λαδώματος του κοπτικού μηχανισμού να ακολουθήσει επιβεβαίωση ως εξής;

• Ανοίξτε την πόρτα τόσο, ώστε ναανάωει η ένδείξη ελέγχου (8). Αναβοοβήνουν οι ενδείξεις ελέγχου (7) και (4).
• Πιέστε τον διακόπτη κίνησης προς τα πίσω (4) και κρατήστε τον πιεσμένο μέχρι να οβήσει η ένδειξη ελέγχου ⑦).
• Ξανακλείστε την πόρτα.
  Ο κοπτικός μηχανισμός αρχίζει τώρα ένα κύκλωμα καθαρισμού (κίνηση προς τα εμπρός και προς τα πίσω) και κατόπιν απενεργοποιείται. Η μηχανή είναι τώρα έτοιψη για λειτουργία. Σε περίπτωση παραγγελάις του ειδικού λαδιού, βλέπε στο κεφάλαιο “ΕΙΔΙΚΑ ΑΞΕΣΟΥΑΡ”.

ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ

ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ:

Εάν η μηχανή δεν χρησιμοποιθεί για οριομένο χρονικό διάστημα, απενεργοποιείται αυτόματα μετά από περ. 5 λεπτά. Σβήνει η ένδειξη LED Κτου λειτουργικού διακόπτη (1) "Ετοιμότητα για λειτουργία". Γιαεπανενεργοποίηση πιέστε σύντομα τον λειτουργικό διακόπτη.

ΣΥΝΤΗΡΗΣΗ

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ (εικ. 4): Εάν μείνουν κομμάτια χαρτιού στη σχιομή εισαγωγής και δεν φεύγουν (π. Χ. Μετά από πλοκάρισμα του χαρτιού) δεν αποκλείεται να μην απενεργοποιείται πλέσον η συσκευή λόγω της κατειλημμένης διάταξης ανίχνευσης με δέσμη φωτός.

Μπορείτε να αφαιρέσετε τα κομματάκια χαρτιού ή ή να καθαρίσετε τα φωτοκύτταρα, εισάγοντας άλλο ένα φύλλο χαρτιού ή λειτουργώντας τη μηχανή με την όπισθεν ταχύτητα και σκουπίζοντας λίγο τα μάτια του φωτοκύτταρου με ένα πινέλο.

Eik. 4

ΕΙΔΙΚΑ ΠΑΡΕΛΚΟΜΕΝΑ

Ονομασία

Πλαστικός σάκκος, 600 x 500 x 1000 x 0,05 χλστ.

Φιαλίδιο λαδιού 110 χλστόλιτρα (cross-cut)

Σημείωση: Για την παραγγελία ειδικών παρελκομένων και την προμήθεια ανταλλακτικών, αποταθείτε στον αντιπρόσωπο.

Αριθ.παραγ.

99952

88035

ΔΙΑΘΕΣΗ

ΔΙΑΘΕΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΣΤΑ ΑΠΟΡΡΙΜΜΑΤΑ:

Η διάθεση της μηχανής στα απορρίμματα κατά τη λήξη της διάρκειας ζωής της να γίνετε κατά τρόπο φιλικό προς το περιβάλλον. Μη πετάτε εξαρτήματα της μηχανής ή της συσκευασίας στα οικιακά απορρίμματα.

TEXNIKA ΣΤΟΙΧΕΙΑ

Πλάτος κοπής:

175SC2:	3,8 λστ . ( λωρíδα )
	5,8 λστ . ( λωρíδα )
175CC3:	4x46 λστ . (cross-cut)
175CC4:	1,9x15 λστ . (cross-cut)
175CC5:	0,8x12 λστ . (cross-cut)
175CC6:	0,8x4,5 λστ . (cross-cut)

Ταχύτητα κοπής:

175SC2:	0,12 m/s.
175CC3/CC4:	0,10 m/s.
175CC5:	0,15 m/s.
175CC6:	0,23 m/s.

Κοπτική απόδοση:

175SC2 3,8 χλστ.:	40-45 φύλλα (70 γρ./μ2)
175SC2 5,8 χλστ.:	65-70 φύλλα (70 γρ./μ2)
175CC3:	40-50 φύλλα (70 γρ./μ2)
175CC4:	25-30 φύλλα (70 γρ./μ2)
175CC5:	15-17 φύλλα (70 γρ./μ2)
175CC6:	8-10 φύλλα (70 γρ./μ2)

Τάση σύνδεσης δικτύου:

240V/50Hz

120V/60Hz

100V/50/60Hz

Ασφάλεια παρεμβολής:

230V/50Hz:	16 A (με υστέρεση)
240V/50Hz:	13 A (με υστέρεση)
120V/100V/50/60Hz:	20 A (με υστέρεση)
Πλάτος έργου:	405 χλστ.
Θόρυβος έργου:	52 ντεσιμπέλ, περίπου
Ισχύς:	1,9 kW
Διαστάσεις (ΠΧΜΧ'Υ):	660x560x1050 χλστ.
Βάρος:	90 χγρ., περίπου

VIGTIGE SIKKERHEDSOPLYSNINGER
