Тип продукта	Уничтожитель документов
Бренд	Intimus
Модель	175 CC4
Ширина резки	1,9 x 15 мм (перекрестная резка)
Рабочая ширина	405 мм
Мощность	1,9 кВт
Уровень шума	Около 52 дБ(А)
Размеры (Д x Ш x В)	660 x 560 x 1050 мм
Вес	Около 90 кг
Электропитание	230 В / 50 Гц, предохранитель 16 А (с задержкой)
Режущая способность	Подавайте бумагу всегда под прямым углом и в соответствующем количестве; не превышайте максимальную емкость, указанную в технических характеристиках
Безопасность	Автоматическая остановка при перегрузке, защита двигателя с охлаждением, световой барьер, блокировка двери, аварийная остановка главным выключателем
Обслуживание	Регулярная смазка режущего блока специальным маслом; очистка фотоэлементов при необходимости
Входящие аксессуары	Пластиковый пакет (арт. 99952), специальное масло 110 мл (арт. 88035)
Уровень безопасности	Соответствует стандарту DIN 32757 (размер частиц 1,9 x 15 мм)

Часто задаваемые вопросы - 175 CC4 Intimus

Как использовать уничтожитель Intimus 175 CC4?

Кратко нажмите на функциональную кнопку (1), чтобы перевести машину в режим Готовность к работе. Вставьте бумагу в подающую щель; световой барьер автоматически запускает измельчение. Для временной остановки снова нажмите на функциональную кнопку (функция Stop). Для непрерывного прямого хода удерживайте кнопку прямого хода (2) около 2 секунд.

Что делать при замятии бумаги?

Контрольный индикатор (6) загорается, и режущий блок останавливается. Удалите лишнюю бумагу. Затем режущий блок автоматически продвигается, чтобы измельчить остатки. При необходимости кратко нажмите на кнопку прямого хода (2). Возобновите измельчение с меньшим количеством бумаги.

Как опорожнить корзину?

Когда загорится индикатор (10), откройте дверцу. Выньте полный мешок и замените его пустым. Закройте дверцу. Если индикатор (6) остается гореть, кратко нажмите на кнопку прямого хода (2), чтобы измельчить оставшийся в щели материал.

Как смазать режущий блок?

Когда загорится индикатор (7), распределите немного специального масла на листе бумаги и вставьте его в щель. Откройте дверцу до загорания индикатора (8), затем нажмите на кнопку обратного хода (4) до погасания индикатора (7). Закройте дверцу; будет выполнен автоматический цикл очистки.

Что означает красный световой индикатор?

Индикатор (5) указывает на нагрузку двигателя: зеленый < 50 %, желтый 50-75 %, красный 75-100 %. Если загорается индикатор (9), двигатель перегружен; подождите 15-20 минут для охлаждения перед повторным запуском.

Как очистить фотоэлементы?

При неисправности светового барьера вставьте новый лист бумаги или используйте кисть для очистки глазков фотоэлементов после включения обратного хода.

Почему машина не запускается?

Проверьте розетку, закрытие дверцы (индикатор 8), уровень корзины (индикатор 10), отсутствие замятия (индикатор 6) или перегрузку двигателя (индикатор 9). Если неполадок не обнаружено, обратитесь к вашему специализированному дистрибьютору.

Можно ли уничтожать скрепки и скобы?

Нет, модель 175 CC4 предназначена только для бумаги. Измельчение скоб, скрепок или других твердых материалов может повредить режущий блок и привести к травмам. Только модели с шириной резки 3,8 мм, 5,8 мм, 4x46 мм или 1,9x15 мм могут уничтожать CD или дискеты (по одному).

Как остановить машину в экстренном случае?

В случае опасности используйте главный выключатель или аварийный выключатель, или отключите машину от сети. Машина немедленно останавливается.

Какова периодичность смазки?

Смазка необходима, когда загорается индикатор (7) Смазать режущий блок. Используйте прилагаемое специальное масло (арт. 88035). Периодичность зависит от использования; индикатор загорается после определенного времени работы.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 175 CC4 Intimus

Перед вводом в эксплуатацию непременно прочтите инструкцию по обслуживанию!

Инструкция за експлоатация Инструкция по обслуживанию

(Seite 2-4)

(page 5-7)

(page 8-10)

(pagina 11-13)

(página 14-16)

(página 17-19)

(pagina 20-22)

(Σελίδα 23-25)

(side 26-28)

(side 29-31)

(sidan 32-34)

(sivulla 35-37)

(Strona 38-40)

(Strana 41-43)

(Oldal 44-46)

(страници 47-49)

(страницы 50-52)

D

GB

F

NL

E

P

1

GR

DK

N

s

FIN

PL

CZ

H

BG

RUS

ВАЖНИ ИНСТРУКЦИИ ЗА СИГУРНОСТ ПРИ РАБОТА

(движение напред) (Фиг. 3)

ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

ОБЛАСТ НА ПРИЛОЖЕНИЕ:

а) "Защита на електродвигателя"

ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА ЗА РАЗДРОБЕНИЯ МАТЕРИАЛ (Фиг. 3):

ИНДИКАТОР ЗА НАТОВАРВАНЕ:

(функция Auto-Reverse)

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА

ПРИ ОТВАРЯНЕ НА ВРАТАТА:

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ВКЛЮЧВАНЕ:

ЕЛЕКТРИЧЕСКА ПОВРЕДА:

еКОНТРОЛЕН ЛИСТ ПРИ ПОВРЕДИ:

АВТОМАТИКА ЗА ПЕСТЕНЕ НА ЕНЕРГИЯ:

ПОЧИСТВАНЕ НА ФОТОКЛЕТКИТЕ (Фиг. 4):

ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ

Обозначение:

Пластмасови чували, 600 x 500 x 1000 x 0,05 мм

Шишенце за масло, 110 мл

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

<< Аппарат должен использоваться однов ременно только одним человеком!

Указанные елементы предосторожности обоснованны безопасной работе с аппаратом только одного человека.

<< Во время процесса измельчения на приборе не разрешается проводить никакие другие работы (например, чистить его)!

<< Машина не игрушка, она не предназначена и не рассчитана на детей!

Конструкция и исполнение машины с точки зрения техники безопасности (размеры, входные отверстия, защитные блокировки и т. д.) этой машины не дают никакой гарантии безопасного обращения с ней детей.

<< Опасность травмирования! Не подносите близко к входному пазу галстуки, свисающие украшения, длинные волосы или другие незакрепленные предметы, они могут быть втянуты внутрь!

<< Опасность травмирования! Не встав ляйте пальцы во входной паэ.

<< В случае опасности выключите машинку при помощи главного или аварийного выключателей, или вытащите вилку из розетки!

< Перед открыванием машинки необходимо вытащить сетевую вилку из розетки! Ремонт прибора должен проводиться только квалифицированным специалистом!

ЭКСПЛУАТАЦИЯ

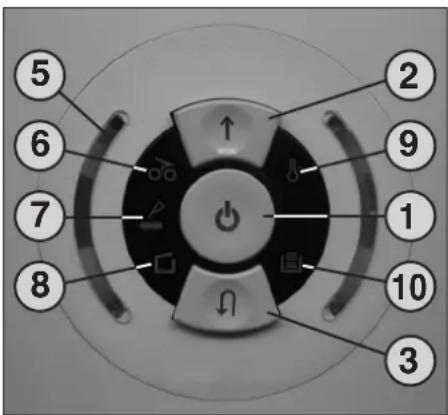

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

1 = Функциональный переключатель (рис. 1)

"Готов к работе" / "Откл" / "Стоп"

Эта кнопка имеет три функции:

а) "Готов к работе"

При коротком нажатии на эту кнопку прибор включается в режим "Готов к работе".

Одновременно светится встроенный СИД-индикатор 🔊.

b) "Откл"

Если эту кнопку в режиме "Готов к работе" держать нажатой примерно 3 секунды, то прибор отключается.

Замечание: если прибор не используется в течение примерно 5 минут, то он отключается автоматически.

c) "Стоп"

При коротком нажатии на эту кнопку во время вращения режущего механизма он отключается и останавливается.

Рис. 1

2 = Кнопка "вперед" (рис. 1)

Эта кнопка имеет две функции:

a) При коротком нажатии на эту кнопку режущий механизм вращается несколько секунд вперед, напр., чтобы вывести из механизма оставшиеся обрезки. Одновременно светится встроенный СИД-индикатор ↑. b) Если держать эту кнопку нажатой примерно 2 секунды, то режущий механизм постоянно вращается вперед, и машину можно загружать. Одновременно светится встроенный СИД-индикатор ↑.

3 = Кнопка "назад" (рис. 1)

При нажатии на эту кнопку режущий механизм коротко вращается назад. Одновременно светится встроенный СИД-индикатор ⚠️.

4 = Световой затвор

(вращение вперед) (рис. 3)

Запускает процесс измельчения, как только в приемную шахту будет введен материал.

Одновременно светится встроенный СИД-индикатор ↑ кнопки "вперед".

Рис. 2

ВВОД В ДЕЙСТВИЕ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Прибор 175SC2/CC3/CC4/CC5/CC6 представляет собой машинку по измельчению любой корреспонденции и документов.

Машину разрешается использовать только для измельчения бумаги!

Измельчение других носителей информации, а также, в случае моделей с шириной резки 0,8x12 мм (СС5) или 0,8x4,5 мм (СС6), наличие канцелярских

и конторских скрепок, могут привести к травмам (напр., при раскалывании твердых материалов и т. п.) и повреждению прибора (напр., разрушению режущего механизма и т. д.).

ение: В моделях измельчителей с шириной мм, 5,8мм, 4x46мм, 1,9x15мм, разрезающих ал на полосы, можно измельчать также дискеты компакт-дисков или компьютерных 3,5".

УСТАНОВКА:

• Распакуйте и установите прибор.
• Вставьте полиэтиленовый мешок в приемную корэину.
• Вставьте сетевую вилку прибора в розетку (данные входного предохранителя, необхо-димого для сетевой розетки, вы найдете под заголовком "ТЕХНИЧЕСКИЕ ДАННЫЕ").

Решетчатые отверстия в корпусе служат для охлаждения и их нельзя закладывать или заставлять другими предметами!

Место подключения аппарата к сетью должно быть легко доступно! Машинку разрешается применять только в закрытых помещениях с постоянным температурным режимом (10-25 °C)!

ЭКСПЛУАТАЦИЯ

5 = Контрольный указатель (рис. 1)

"Степень нагрузки мотора"

Во время измельчения цветом свечения показывает мгновенную степень нагрузки мотора (см. описание в разделе "ДИНАМИЧЕСКИЙ УКАЗАТЕЛЬ НАГРУЗКИ").

6 = Контрольный указатель (рис. 1)

"Затор материала в приборе" / "Световой затвор закрыт при открытой двери или при включении"

Действия при включении указателя указаны соответственно в рубрике "НЕИСПРАВНОСТИ".

а) "Затор материала в приборе"

Светится при избыточном вводе материала в режущий узел. Режущий узел блокируется, затем коротко вращается назад и останавливается. Электромотор отключается.

b) "Световой затвор закрыт

при открытой дверце“

Загорается, если при открывании дверцы в приемной шахте еще находится материал.

Режущий узел останавливается. Электромотор отключается.

с) "Световой затвор закрыт при включении"

Загорается, если при включении прибора в приемной шахте еще находится материал.

ЭКСПЛУАТАЦИЯ

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

7 = Контрольный указатель (рис. 1)

"Смазать режущий механизм"

Загорается, когда должен быть смазан режущий механизм исполнения Cross-Cut. После смазывания необходимо квитировать выполнение нажатием кнопки обратного хода (4) (см. описание в разделе "ТЕХНИЧЕСКОЕ О Б С Л У Ж И В А Н И Е Р ЕЖ МЕХАНИЗМА").

8 = Контрольный указатель (рис. 1)

"Дверь открыта" / "Неисправность двери"

a) "Дверь открыта"

Загорается, если открыта дверца нижнего шкафа. Машина автоматически отключается и не может быть включена, пока не будет закрыта дверь.

b) "Электрическая неисправность"

Мигает при неисправности электрики датчиков дверцы. Прибор отключается. В таком случае обратитесь, пожалуйста, в Ваш специализированный магазин.

9 = Контрольный указатель (рис. 1)

"Перегрузка мотора" /

"Электрическая неисправность"

Действия при свечении этого индикатора описаны в разделе "НЕИСПРАВНОСТИ".

а) "Защита мотора"

Загорается, если электромотор перегружен и отключился. До охлаждения мотора машина не может быть включена.

b) "Электрическая неисправность"

Мигает при неисправподходящее количество и подавать его в электроники на пласредней зоне приемной шахты.

управления. Одновременно

мигает СИД-индикатор

функционального переключателя

(2). Прибор отключается.

Обратитесь, пожалуйста, в Ваш

специализированный магазин.

10 = Контрольный указатель (рис. 1)

"Приемная корзина заполнена"

Загорается, если приемная корзина

заполнена и должна быть опорожнена.

Режущий механизм отключается.

ВКЛЮЧЕНИЕ МАШИНЫ:

Для включения машины в режим "Готов к работе" действуйте следующим образом:

- Коротко нажать функциональный переключатель (1).

- СИД-индикатор функционального переключателя (1) светится в положении "Готов к работе".

- Прибор можно загружать.

ЩЕГО

ПОДАЧА ОТДЕЛЬНЫХ ЛИСТОВ БУМАГИ:

- Ввести бумагу в режущий механизм через входной паз.

- Машинка автоматический включается и втягивает бумагу. После окончания процесса измельчения машин автоматически выключается.

Замечание: для измельчения прозрачных пленок прибор нужно вручную включить на движение вперед (примерно 2 секундыдержать нажатой кнопку движения вперед (2)).

Коротким нажатием функционального переключателя (1) (функция "стоп") измельчение можно в любой момент остановить. Для продолжения работы снова держать нажатой кнопку движения вперед (2) около 2 секунд.

Без ввода материала машина автоматически отключается через примерно 5 минут.

Замечание: для постоянного получения отличного относительно размера частиц результата резки и достижения указанной в проспекте степени безопасности по DIN 32757 необходимо всегда подавать разрезаемый материал под прямым углом к режущему устройству. Нужно подбирать

подходящее количество и подавать его в средней зоне приемной шахты.

еменно

Никогда не вводите в прибор материала больше, чем это указано в "ТЕХНИЧЕСКИХ ДАННЫХ"!

Если в режущий механизм все же попадет слишком много материала, см. действия в раздела "НЕИСПРАВНОСТИ" часть "ЗАТОР МАТЕРИАЛА В ПРИБОРЕ".

ОПОРОЖНЕНИЕ

ПРИЕМНОЙ КОРЗИНЫ (рис. 3):

Когда приемная корзина заполнится, прибор отключается. Загорается контрольный указатель (10). Опорожните приемную корзину следующим образом:

- Открыть дверь. Контрольный указатель (8) загорается. Еслив приемной шахте еще находится материал, то дополнительно светится контрольный указатель (6).

- Вынуть полный мешок и опорожнить его. Контрольный указатель (10) гаснет.

- Уложить пустой мешок и закрыть дверцу. Контрольный указатель □(8) гаснет.

- Если светится контрольный индикатор 65 (6), то нажмите коротко кнопку движения вперед (2). Оставшийся в приемной шахте материал измельчается и индикатор гаснет.

Замечание: прибор работает только при закрытой дверце!

ДИНАМИЧЕСКИЙ

УКАЗАТЕЛЬ НАГРУЗКИ:

Чтобы предотвратить затор материала и обеспечить непрерывное и эффективное уничтожение носителей информации, во время процесса измельчения при помощи цветного светового указателя (5) (рис. 1), расположенного около выключателей, показывается мгновенная степень нагрузки мотора:

Зеленый свет: нагрузка < 50%

Желтый свет: нагрузка 50 - 75%

Красный свет: нагрузка 75 - 100%

Рис. 1

Рис. 2

ЗАТОР МАТЕРИАЛА В ПРИБОРЕ: (функция автореверса)

Если в результате ввода избытка материала образуется затор, прибор реагирует следующим образом:

- Режущий механизм блокируется, затем коротко вращается назад (чтобы освободить материал) и останавливается. Мотор отключается. Загорается контрольный указатель 66 (6).

Действуйте следующим образом:

• Выньте выведенную назад бумагу.
• Режущий механизм теперь автоматически вращается вперед и измельчает остатки бумаги. Во время движения вперед светится СИД-индикатор ↑ кнопки движения вперед (2). Контрольный индикатор 65 (6) гаснет.
• Продолжить измельчение с меньшим количеством бумаги.

УХОД

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

РЕЖУЩЕГО МЕХАНИЗМА (ТИПА coss-cut):

Режущие механизмы типа cross-cut необходимо после определенного времени работы смазывать. Если загорится контрольный указатель (7), то действуйте следующим образом:

Вылейте немного поставляемого с прибором специального масла на лист бумаги, чтобы оно распределилось по его поверхности, и введите этот лист в приемную шахту к режущему механизму.

Бумага втянется внутрь, и масло обеспечит нужную смазку режущего механизма.

Замечание: чтобы контрольный указатель погас, после смазывания нужно квитировать действие следующим образом:

• Открыть дверь настолько, чтобы загорелся контрольный указатель (8). Индикаторы 📋(7) и (4) мигают.
• Нажать кнопку обратного движения (4) и держать нажатой, пока не погаснет контрольный указатель (7).
• Закрыть дверь.

Режущий механизм автоматически проводит цикл очистки (движение вперед-назад) и отключается. Машина снова готова к работе. В случае заказа нужного специального масла прочтите раздел "ОСОБЫЕ ПРИНАДЛЕЖНОСТИ".

АВТОМАТИКА ДЛЯ

ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ:

Если прибор не используется, то примерно через 5 минут он автоматически отключается. СИД

- индикатор функционального переключателя (1) "Готов к работе" гаснет. Для повторного включения нажмите коротко функциональный переключатель.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ОТКРЫТОЙ ДВЕРИ

Если при открывании дверцы в приемной шахте еще находится материал, то мотор отключается, и режущий механизм останавливается. Загорается контрольный указатель (6).

Закройте дверь и квитируйте это состояние коротким нажатием кнопки движения вперед (2). Оставшийся материал подается в режущий механизм и измельчается.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ВКЛЮЧЕНИИ:

Если при включении прибора в приемной шахте еще находится материал, то загорается контрольный указатель (6). Выньте материал и квитируйте это состояние коротким нажатием кнопки движения вперед (2).

ЗАЩИТА МОТОРА:

При перегрузке мотора он отключается. Загорается контрольный указатель ♂(9). После перерыва для охлаждения, 1520 минут (в зависимости от модели и температуры в помещении) можно снова включить прибор.

уход

ОЧИСТКА ФОТОЭЛЕМЕНТА (рис. 4):

Если частицы бумаги застрянут во впускной прорези (напр., после затора бумаги), то не исключено, что прибор долго не будет отключаться из-за "закрытого" светового затвора.

Вы можете удалить обрезки или очистить фотоэлемент, если введите в режущий механизм еще один лист бумаги, или включите обратный ход машины кнопкой вращения назад и кратко протрете кисточкой оба "глаза" фотоэлемента.

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Наименование

Полизтиленовый мешок, 600 x 500 x 1000 x 0,05 mm

Бутылочка с маслом, 110 мл (cross-cut)

Указание: если возникнет необходимость в специальных принадлежностях и запчастях, обращайтесь в торговую организацию, продавшую Вам прибор.

№ для заказа

99952

88035

ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ:

Если контрольный указатель 8 (9) мигает вместе с СИД -индикатором функционального переключателя (1), или только контрольный указатель (8), то имеется неисправность электроники. Прибор в этом случае работать не будет. Обратитесь, пожалуйста, в Ваш специализированный магазин.

ПРОВЕРКИ ПРИ НАРУШЕНИЯХ:

Если прибор не работает, проверьте следующее:

• Включен ли в розетку сетевой штекер?
• Закрыта ли дверца?
• переполнена приемная корзина? следуйте указаниям инструкции при "ОПОРОЖНЕНИИ ПРИЕМНОЙ КОРЗИНЫ".
• Не образовался ли затор материала в приборе? Действуйте по инструкции, раздел "ЗАТОР МАТЕРИАЛА В ПРИБОРЕ".
• Не перегружен ли мотор? См. раздел "ЗАЩИТА МОТОРА".

Если это не поможет, то обратитесь, пожалуйста, в Ваш специализированный магазин.

УТИЛИЗАЦИЯ

УТИЛИЗАЦИЯ МАШИНЫ:

По окончании срока эксплуатации утилизируйте машину с учетом экологии. Не кладите детали машины или ее упаковки просто в домашний мусор.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Ширина реэки :

175SC2:	3,8 мм (полосы)
	5,8 мм (полосы)
175CC3:	4x46 мм (cross-cut)
175CC4:	1,9x15 мм (cross-cut)
175CC5:	0,8x12 мм (cross-cut)
175CC6:	0,8x4,5 мм (cross-cut)

Скорость резания:

175SC2:	0,12 м/сек
175CC3/CC4:	0,10 м/сек
175CC5:	0,15 м/сек
175CC6:	0,23 м/сек

Производительность:

175SC2 3,8 mm:	40-45 листов ( 70g/m2 )
175SC2 5,8 mm:	65-70 листов ( 70g/m2 )
175CC3:	40-50 листов ( 70g/m2 )
175CC4:	25-30 листов ( 70g/m2 )
175CC5:	15-17 листов ( 70g/m2 )
175CC6:	8-10 листов ( 70g/m2 )
напряжение:	230В/50Гц240В/50Гц120В/60Гц100В/50/60Гц

Входной предохранитель:

230В/50Гц:	16 А (плавкий)
240В/50Гц:	13 А (плавкий)
120В/100В/50/60Гц:	20 А (плавкий)
Ширина паза:	405 мм
Уровень шума:	ок. 52 дБ
Мощность:	1,9 кВт
Размеры (ДхШхВ):	660х560х1050 мм
Вес:	ок. 90 кг
