MANUAL DE USUARIO 175 CC4 Intimus

Leer las instrucciones de uso antes de la puesta en servicio!

Instrucciones de uso

LISTE DE CONTROLE EN CAS DE PANNES:

INDICACIONES DE SEGURIDAD IMPORTANTES

<< ¡El aparato no debe ser operado por varias personas al mismo tiempo!

La concepción de los elementos de seguridad se basa en un manejo sin peligro en un "servicio por una sola persona".

<< ¡Durante el proceso de trituración no se deben efectuar otros trabajos en la máquina (p. ej. limpieza etc.)!

<< ¡La máquina no es un juguete y no es apropiada para el empleo y uso por parte de niños!

El concepto global en razón de la seguridad (dimensiones, orificios de alimentación, desconexiones de seguridad, etc.) de esta máquina no incluye ningún tipo de garantía en cuanto a un manejo inofensivo por parte de niños.

<< ¡Peligro de lesión! No acercar a la apertura de alimentación piezas sueltas de ropa, corbatas, bisutería, cabello largo u otros objetos sueltos!

<< ¡Peligro de lesión! No introducir los dedos en la apertura de alimentación!

<< ¡En caso de emergencia desconectar el aparato usando el interruptor principal o el interruptor de emergencia, o extraer la clavija de red!

<< Antes de abrir el aparato hay que extraer la clavija de red!

¡Las reparaciones solamente debe efectu- arlas un técnico especialista!

PUESTA EN SERVICIO

CAMPO DE APLICACIÓN:

El shredder de datos 175SC2/CC3/CC4/CC5/CC6 es un aparato para la trituración de información escrita.

¡La máquina sólo se puede utilizar para desmenuzar papel!

La trituración de soportes de datos de otro tipo así como en los modelos con una anchura de corte de 0,8x12 mm (CC5) o bien 0,8x4,5 mm (CC6)

también la trituración de grapas y clips puede conllevar lesiones en personas (p. ej. debido a la fragmentación de materiales sólidos, etc.) así como daños en el aparato (p. ej. la destrucción del mecanismo de corte, etc.).

Excepción: En los modelos con una anchura de corte de 3,8mm, 5,8mm, 4x46mm, 1,9x15mm es posible desmenuzar también CD's o discos de ordenador de 3,5" individuales.

MANEJO

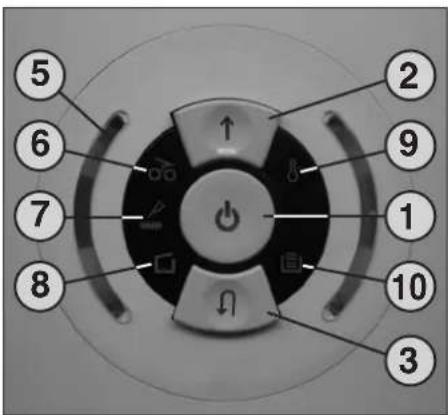

ELEMENTOS DE MANDO:

1 = Pulsador funcional (Fig. 1)

Este pulsador comprende tres funciones:

a) "Listo para el uso"

Accionando brevemente este pulsador se conecta el equipo en el modo de funcionamiento "listo para el uso". Al mismo tiempo se encenderá el indicador piloto integrado 🔒.

b) "Apagado"

Si se acciona este pulsador en el modo de funcionamiento "Listo para el uso" aprox. por 3 seg., la máquina se desconectará.

Nota: Si la máquina no se utiliza durante3 un periodo de tiempo de aprox. 5 min., se apagará automáticamente.

c) "Parada"

Al accionar brevemente este pulsador mientras el mecanismo de corte está en marcha, se desconectará éste y se quedará parado.

5 6 7 8 ↑ 2 9 1 10 3

Fig. 1

2 = Pulsador de avance (Fig. 1)

Este pulsador comprende dos funciones:

a) Accionando brevemente este pulsador, el mecanismo de corte avanzará unos pocos segundos, por ejemplo, para sacar el material que aún se encuentra en el mecanismo de corte. Al mismo tiempo se encenderá el indicador piloto integrado ↑. b) Si este pulsador se mantiene oprimido durante unos dos segundos, el mecanismo de corte avanzará de modo continuo, por lo que el máquina se podrá suministrar con material. Al mismo tiempo se encenderá el indicador piloto integrado ↑.

3 = Pulsador de retroceso (Fig. 1)

El mecanismo de corte retrocede brevemente al accionar este pulsador. Al mismo tiempo se encenderá el indicador piloto integrado 🔒.

4 = Barrera fotoeléctrica (avance) (Fig. 3)

Inicia el proceso de desmenuzamiento al introducir material en la ranura de alimentación.

Al mismo tiempo se encenderá el indicador piloto del pulsador de avance.

4

Fig. 2

COLOCACION:

• Desembalaje y colocación del aparato.
• Introducir saco de plástico en el recipiente de recogida.
• Enchufar el aparato a la red (indicaciones sobre ... ver "CARACTERISTICAS TECNICAS")

¡Las aberturas de rejilla en la caja están previstas como refrigeración y no deben ser tapadas sin cubiertas con cualquier tipo de objeto! ¡La conexión a la red del aparato tiene que ser cómodamente accesible! ¡El aparato sólo se deberá usar en recintos cerrados y con temperaturas comprendidas entre 10 - 25°C!

MANEJO

5 = Indicador de control (Fig. 1)

„Grado de carga del motor“

Indica durante el proceso de desmenuzamiento el grado momentáneo de carga del motor mediante una luz determinada por el color (ver descripción „INDICADOR DINÁMICO DE CARGA“).

6 = Indicador de control (Fig. 1)

"Material atascado en el aparato"

/ "Barrera fotoeléctrica tapada por apertura de puerta o por conexión" Para el modo de proceder consulte la descripción correspondiente en el apartado "AVERÍA".

a) "Material atascado en el aparato"

Se encenderá al introducir demasiado material en el mecanismo de corte. El mecanismo de corte se bloquea, retrocede a continuación un poco y se para. El motor se desconecta.

b) "Barrera fotoeléctrica tapada por apertura de puerta"

Se enciende si al abrir la puerta sigue habiendo material en la ranura de alimentación.

El mecanismo de corte se para. El motor se desconecta.

c) "Barrera fotoeléctrica tapada por conexión"

Se enciende si al conectar la máquir sigue habiendo material en la ranura de alimentación.

MANEJO

ELEMENTOS DE MANDO:

7 = Indicador de control (Fig. 1)

"Engrasar mecanismo de corte"

Se enciende cuando el mecanismo de corte de la versión Cross-Cut (cruzado) se tiene que engrasar. El proceso de engrase se tiene que confirmar con el pulsador de retroceso (4) (ver descripción en "MANTENIMIENTO DEL MECANISMO DE CORTE").

8 = Indicador de control (Fig. 1)

"Puerta abierta" / "Avería eléctrica"

a) "Puerta abierta"

Se enciende si la puerta del armario inferior está abierta. El aparato se desconecta automáticamente y no se puede conectar mientras la puerta siga estando abierta.

b) "Avería eléctrica"

parpadea, si ha surgido una avería eléctrica en los sensores de la puerta. El aparato se desconecta. Avise al comercio especializado más cercano.

9 = Indicador de control (Fig. 1)

"Sobrecarga de motor" / "Avería eléctrica"

Para el modo de proceder consulte la descripción correspondiente en el apartado "AVERÍA".

a) "Guardamotor"

Se enciende cuando el motor se ha sobrecargado y desconectado. La máquina no se puede activar durante la fase de enfriamiento del motor.

b) "Avería eléctrica"

parpadea, si ha surgido una avería eléctrica dentro de la placa de circuitos impresos del sistema de mando. Al mismo tiempo se encenderá el indicador piloto ⏻ del pulsador funcional (2). La máquina se desconecta. Avise al comercio especializado más cercano.

10 = Indicador de control

„Recipiente de recogida lleno“ (Fig. 1)

Se enciende cuando el recipiente de recogida está lleno y se ha de vaciar.

El mecanismo de corte se desconecta.

CÓMO CONECTAR EL APARATO:

Para conectar el aparato en "listo para el uso" proceda como sigue:

• Accione brevemente el pulsador funcional (1).
• El indicador piloto del pulsador funcional (1) se encenderá para la función "Listo para el uso".
• A continuación se puede empezar a alimentar el aparato con papel.

ALIMENTACION DE

PAPEL EN HOJAS SUELTAS:

• Introducir el papel en la ranura de entrada del mecanismo de corte.
• La máquina conmuta automáticamente al avance insertando el papel. Tras el proceso de trituración se desconecta automáticamente la máquina.

Notas: Para el desmenuzamiento de láminas transparentes se tiene que conectar la máquina a mano en el modo de funcionamiento de avance (mantenga accionado el pulsador de avance (2) durante unos 2 segundos).

Accionando brevemente el pulsador funcional (1) (función de "Parada") se puede detener en todo momento la etapa de desmenuzamiento. Para continuar, mantenga accionado el pulsador de avance (2) durante 2 segundos.

Si la máquina no se utiliza durante un periodo de tiempo de aprox. 5 min. se desconecta.

Nota: A fin de alcanzar, en lo que se refiere al tamaño de las partículas, siempre un resultado correcto de corte y, por lo tanto, el grado de seguridad indicado en el prospecto según la norma DIN 32757, se deberá llevar el material de corte en todo caso en ángulo recto hacia el mecanismo de corte y colocarlo en éste en la cantidad adecuada en el área del centro del alimentador.

¡No introduzca nunca en el aparato más material del indicado como máximo (consulte el apartado "DATOS TÉCNICOS")!

En el caso de que se haya introducido de todos modos demasiado material en el mecanismo de corte, consulte en "AVERÍAS" en el apartado "MATERIAL ATASCADO EN EL APARATO".

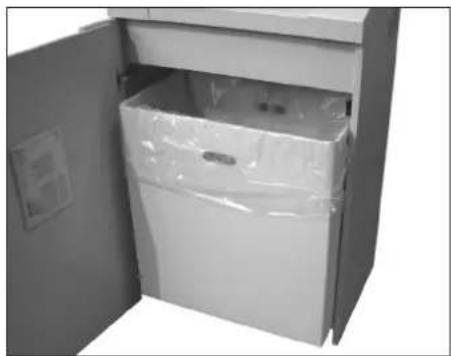

CÓMO VACIAR EL

RECIPIENTE DE RECOGIDA (Fig. 3):

En cuanto el recipiente de recogida está lleno, la máquina se desconectará. El indicador de control (10) se enciende. Vacíe el recipiente de recogida como se indica a continuación:

• Abra la puerta. El indicador de control (8) se enciende. Si aún queda material en la ranura de alimentación, el indicador de control (6) se encenderá también ahora.
• Retire el saco lleno y elimine el contenido. El indicador de control (10) se apaga.
• Coloque el saco vacío y cierre la puerta. El indicador de control (8) se apaga.
• Si el indicador de control (6) está encendido, confirme brevemente con el pulsador de avance (2). El material que se había quedado en la ranura de alimentación es desmenuzado y el indicador se apaga.

Nota: ¡La máquina sólo funciona con la puerta cerrada!

INDICADOR DINÁMICO DE CARGA:

A fin de evitar el atasco de material y, por lo tanto, lograr una destrucción continuada y efectiva de los soportes de datos, se indica - durante el proceso de desmenuzamiento - el grado momentáneo de carga del motor por medio de un indicador de control (5), ubicado a nivel de los interruptores (Fig. 1), mediante una luz determinada por el color:

Luz verde: Carga < 50%

Luz amarilla: Carga 50 -75%

Luz roja: Carga 75 -100%

5 6 7 8 2 9 1 10 3

Fig. 1

4

Fig. 2

(Función de auto-retroceso)

Si se produce un atasco debido a un exceso de material introducido, el aparato reacciona como sigue:

- El mecanismo de corte se bloquea, retrocede a continuación un poco (material se libera) y se para. El motor se desconecta. El indicador de control (6) se enciende.

Proceda como sigue:

• Retire el papel retrocedido.
• Una vez hecho esto, el mecanismo de corte avanzará automáticamente y desmenuzará el resto de papel contenido en el mecanismo de corte. El indicador piloto integrado del pulsador de avance (2) está encendido durante el avance. El indicador de control ☑ (6) se apaga.
• Continúe con el desmenuzamiento introduciendo una cantidad menor de papel.

MANTENIMIENTO

MANTENIMIENTO DEL MECANISMO DE CORTE (cross-cut):

Después de haber transcurrido un determinado tiempo de servicio, se deberá aplicar aceite en los mecanismos de corte cruzado. Si el indicador de control está encendido (7), proceda como sigue:

Distribuya algo del aceite especial adjunto sobre una hoja de papel. A continuación, lleve la hoja de papel al mecanismo de corte por la ranura de alimentación.

El papel se retraerá y, al mismo tiempo, el aceite alcanzará también el mecanismo de corte para realizar la lubricación necesaria.

Nota: Para borrar el indicador, habrá que confirmar este proceso, después de haber engrasado el mecanismo de corte, como sigue:

• Abra la puerta hasta que el indicador de control (8) se encienda. Los indicadores de control (7) y (4) parpadean.
• Accione el pulsador de retroceso (4) y no lo suelte hasta que el indicador de control ⚠ (7) se apague.
• Cierre la puerta de nuevo.
  Una vez hecho esto, el mecanismo de corte comenzará automáticamente un ciclo de limpieza (avance/retroceso) y, a continuación, se desconecta. La máquina vuelve a estar lista para el uso. Si desea pedir el aceite especial, consulte el apartado "ACCESORIOS ESPECIALES".

FUNCIÓN AUTOMÁTICA DE

AHORRO ENERGÉTICO:

Si el aparato no se utiliza durante algún tiempo, se desconectará automáticamente tras unos 5 min. El indicador piloto ⏻ del pulsador funcional (1) para "Lista para el uso" se apaga. Accione brevemente el pulsador funcional para reconectar.

BARRERA FOTOELÉCTRICA

TAPADA POR APERTURA DE PUERTA:

Si al abrir la puerta se encontrara aún material en la ranura de alimentación, el motor se desconectará y el mecanismo de corte se parará. El indicador de control (6) se enciende.

Cierre la puerta y confirme la situación accionando brevemente el pulsador de avance (2). El material restante se introducirá en el mecanismo de corte para ser desmenuzado.

BARRERA FOTOELÉCTRICA

TAPADA POR CONEXIÓN:

Si al conectar la máquina hubiera material en la ranura de alimentación, el indicador de control se encenderá (6).

Retire el material y confirme la situación accionando brevemente el pulsador de avance (2).

GUARDAMOTOR:

Si el motor se sobrecarga, se desconectará. El indicador de control ♂ (9) se enciende.

Deje enfriar el aparato unos 15-20 minutos (en función del modelo y temperatura ambiental) y vuelva a activar entonces el aparato.

MANTENIMIENTO

LIMPIEZA DE LAS FOTOCÉLULAS (Fig. 4):

En el caso de que se hayan quedado papeles adheridos en la ranura de entrada (p. ej. tras un atasco de papel) es posible que el aparato no se desconecte a causa de la fotocélula "tapada".

Puede retirar los trozos de papel o bien limpiar la fotocélula, alimentando el mecanismo de corte con una hoja de papel adicional, o activar la marcha de retroceso del aparato pasando, a continuación, brevemente un pincel sobre ambas "ópticas" de la fotocélula.

4

Fig. 4

ACCESSORIO ESPECIAL

Denominación

Saco de plástico, 600 x 500 x 1000 x 0,05 mm

Botellita de aceite, 110 ml (cross-cut)

Inicación: En el caso de pedidos ulteriores de accesorios especiales y de piezas de repuesto, rogamos se dirija a nuestro representante oficial.

N° de pedido

99952

88035

AVERÍA ELÉCTRICA:

Si el indicador de control (9) parpadea en combinación con el indicador piloto del interruptor funcional (1) o sólo el indicador de control (8), significa que ha surgido una avería eléctrica. Con lo que el aparato no se puede activar.

Avise en este caso al comercio especializado más cercano.

LISTA DE VERIFICACIÓN EN LAS AVERÍAS:

Si el aparato no funciona, compruebe los siguientes puntos:

• ¿Se ha conectado la clavija de enchufe a la red de corriente eléctrica?
• ¿Está la puerta cerrada?
• ¿Está lleno el recipiente de recogida? Siga las instrucciones en el apartado „CÓMO VA- CIAR EL RECIPIENTE DE RECOGIDA“.
• ¿Hay material atascado en el aparato? Siga las instrucciones en el apartado "MATERIAL ATASCADO EN EL APARATO".
• ¿Se ha sobrecargado el motor? Consulte el apartado "GUARDAMOTOR".

Si su aparato presenta otro problema distinto a los alistados anteriormente, notifiquelo al comercio especializado más cercano.

ELIMINACIÓN

ELIMINACIÓN DE LOS RESIDUOS DE LA MÁQUINA:

Elimine los residuos de la máquina al final de su vida útil respetando siempre las normas medioambientales. No tire partes de la máquina ni el embalaje junto con la basura doméstica.

CARACTERISTICAS TECNICAS

Ancho de corte:

175SC2: 3,8 mm (tiras)

5,8 mm (tiras)

Rendimiento de corte:

175SC2 3,8 mm: 40-45 hojas (70g/m ^2 )

175SC2 5,8 mm: 65-70 hojas (70g/m ^2 )

175CC3: 40-50 hojas (70g/m ^2 )

175CC4: 25-30 hojas (70g/m ^2 )

175CC5: 15-17 hojas (70g/m ^2 )

175CC6: 8-10 hojas (70g/m) ^2

Tensión de conexión: 230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Fusible previo:

230V/50Hz: 16 A (lento)

240V/50Hz: 13 A (lento)

120V/100V/50/60Hz: 20 A (lento)

Ancho de trabajo: 405 mm

Nivel de ruídos: aprox. 52 dB(A)

Potencia: 1,9 kW

Dimensiones (AxFxAI): 660x560x1050 mm

Peso: aprox. 90 kg

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

4 = Dispositivo fotoeléctrico

(avanço) (Fig. 3)

b) "Falha eléctrica"

b) "Falha eléctrica"

DISPOSITIVO FOTOELÉCTRICO

OCUPADO AO SE ABRIR A PORTA:

DISPOSITIVO FOTOELÉCTRICO

OCUPADO AO LIGAR:

Saco de plástico, 600 x 500 x 1000 x 0,05 mm

Frasco de óleo, 110 ml (cross-cut)

Vedere al punto "SALVAMOTORE".

Descripción de la máquina: Destructora de Documentos

Modell / Model / Modèle / Modelo:

intimus 175SC2

intimus 175CC3

intimus 175CC4

intimus 175CC5

intimus 175CC6

Typ / Type / Type / Tipo: 297-4S + 297-6S

297-4C + 297-2C + 297-1C + 297-1CF

année de production / año de producción:

Confirmamos que los productos arriba citados cumplen las exigencias de las directivas de baja tensión 2006/95/CEE y CEM 2004/108/CEE, incluidas todas las modificaciones publicadas hasta la fecha. Los productos citados corresponden con las siguientes normas:

EN 61000-3-2:2006+A1:2009+A2:2009

EN 61000-3-3:2008

EN 61000-4-2:2009

EN 61000-4-4:2004

EN 61000-4-5:2006

EN 61000-4-11:2004

EN 55014-1:2006+A1:2009

EN 55014-2:1997+A1:2001+A2:2008

EN 60950-1:2006+A11:2009+A1:2010+A12:2011

EN ISO 13857:2008

CE-Bevollmächtigter / authorized person of CE / personne autorisée de la CE / persona autorizada por CE:

Jefe del Departamento Técnico
