MANUALE UTENTE 175 CC4 Intimus

Prima della messa in funzione leggere attentamente le istruzioni!

Istruzioni per l'uso

Οδηγίες χρήσης

<< L'apparecchio non deve essere usato contemporaneamente da più persone!

La disposizione degli elementi di sicurezza si basa su un uso esente da pericoli in „Funzionamento con un solo operatore“.

<< Durante il procedimento di trinciatura è proibito altri lavori alla macchina /ad es. interventi di pulizia ecc.)!

<< Questa macchina non è un giocattolo e non è pertanto adatta all'uso da parte di bambini!

La concezione di sicurezza della macchina (dimensioni, aperture di alimentazione, interdizioni di sicurezza ecc.) non prevede una manipolazione sicura da parte dei bambini.

<< Pericolo di lesioni! Evitare l'avvicinamento alla bocca d'immission di parti di indumenti, cravatte, monili, capelli lunghi o altri oggetti sciolti!

<< Pericolo di lesioni! Non avvicinarsi con le dita alla bocca d'immissione!

<< In casi di pericolo disinnestare la macchina mediante l'interruttore principale, oppure tramite il pulsante d'emergenza o staccando la spina!

<< Innanzi l'apertura della macchina staccare la spina! Eventuali riparazioni andranno eseguite esclusivamente da personale specializzato!

USO

ELEMENTI DI COMANDO:

1 = Tasti funzione (Fig. 1)

"Pronto per l'uso" / "Off" / "Stop"

Questo tasto ha tre funzioni:

a) "Pronto per l'uso"

Premendo brevemente il tasto, l'apparecchio passa allo stato "pronto per l'uso".

Contemporaneamente si accende l'indicatore a LED integrato 🔒.

b) "Off"

Se si preme questo tasto per ca. 3 secondi mentre è attivo lo stato "pronto per l'uso", l'apparecchio si disinserisce.

Nota: l'apparecchio si disinserisce automaticamente se non viene utilizzato per ca. 5 minuti.

c) "Stop"

Premendo brevemente il tasto con l'utensile di taglio in funzione, quest'ultimo viene disinserito e si arresta.

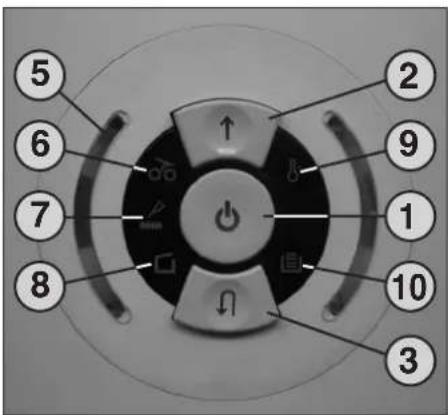

5 6 7 8 2 9 1 10 3

Fig. 1

2 = Tasto di corsa in avanti (Fig. 1)

Questo tasto ha due funzioni:

a) Premendo brevemente il tasto, l'utensile di taglio esegue una breve corsa in avanti, ad es. per condurre fuori del materiale rimasto nell'utensile. Contemporaneamente si accende l'indicatore a LED integrato ↑.

b) Se si mantiene premuto il tasto per ca. 2 secondi, l'utensile di taglio si sposta in avanti in modalità continua e l'apparecchio può essere caricato. Contemporaneamente si accende l'indicatore a LED integrato ↑.

3 = Tasto di corsa indietro (Fig. 1)

Premendo il tasto, l'utensile di taglio esegue una breve corsa indietro. Contemporaneamente si accende l'indicatore a LED integrato 🔒.

4 = Fotocellula (corsa in avanti) (Fig. 3)

Inizia a frantumare il materiale non appena questo viene inserito nel vano di alimentazione.

Contemporaneamente si accende l'indicatore a LED ↑ del tasto di corsa in avanti.

4

Fig. 2

MESSA IN FUNZIONE

CAMPO DI IMPIEGO:

Il distruggi-documenti intimus 175SC2/CC3/CC4/CC5/CC6 è una macchina per la trinciatura di carta in generale.

L'apparecchio deve essere utilizzato solo per distruggere carta!

La frantumazione di altri supporti di dati nonché di punti metallici e clip per i modelli con una larghezza di taglio pari a 0,8x12 mm (CC5) oppure a 0,8x4,5 mm (CC6) può causare lesioni alle persone (ad es. per via della spaccatura di materiali solidi ecc.) così come danni all'apparecchio stesso (ad es. distruzione delle lame ecc.).

Eccezione: nei modelli con larghezza di 3,8mm, 5,8mm, 4x46mm, 1,9x15mm è possibile sminuzzare anche CD o dischetti per computer da 3,5" singoli.

PLAZZAMENTO DELLA MACCHINA:

• Togliere l'imballaggio e piazzare la macchina.
• Infilare il sacco di raccolta in plastica o carta nella tramoggia.
• Eseguire l'allacciamento dell'apparecchiatura alla rete d'alimentazione mediante l'innesto della spina. (I dati relativi alle valvole di sicurezza sono esposti nel cap. "DATI TECNICI").

Le aperture a griglia presenti nella cassa servono per il raffreddamento dell'apparecchio e non devono essere né coperte né ostruite!

La presa di collegamento alla rete dell'appa-recchio deve essere facilmente accessibile!

La macchina andrà piazzata e utilizzata solamente in luoghi chiusi temperati (10-25°C)!

USO

5 = Indicatore di controllo (fig. 1)

„Livello di carico del motore“

Indica, durante la frantumazione, il livello di carico del motore mediante una luce colorata (vds. descrizione nel capitolo "INDICATORE DINAMICO DELLO STATO DI CARICO").

6 = Indicatore di controllo (Fig. 1)

Inceppamento di materiale nell'apparecchio" / "Fotocellula occupata all'apertura sportello o all'inserimento"

Per le istruzioni consultare la rispettiva descrizione nel capitolo "GUASTO".

a) "Inceppamento di

materiale nell'apparecchio"

Si accende in caso di eccessiva alimentazione di materiale nell'utensile di taglio. L'utensile di taglio si blocca, esegue quindi una breve corsa indietro e si arresta. Il motore viene disinserito.

b) "Fotocellula occupata

all'apertura sportello"

Si accende quando c'è ancora del materiale nel vano di alimentazione all'apertura della porta.

L'utensile di taglio si arresta.

Il motore viene disinserito.

c) "Fotocellula occupata all'inserimento"

Si accende quando c'è ancora del materiale nel vano di alimentazione all'accensione della macchina.

USO

ELEMENTI DI COMANDO:

7 = Indicatore di controllo (Fig. 1)

"Lubrificare con olio l'utensile di taglio"

Si accende quando occorre lubrificare con olio l'utensile di taglio della versione cross-cut. La procedura deve essere confermata premendo il tasto di corsa indietro (4) (vedi descrizione nel capitolo "MANUTENZIONE UTENSILE DI TAGLIO").

8 = Indicatore di controllo (Fig. 1)

"Sportello aperto" / "Guasto sportello" a) "Sportello aperto"

Si accende quando è aperto lo sportello dell'armadietto inferiore. L'apparecchio viene disinserito automaticamente e non può essere reinserito finché è aperto lo sportello.

b) "Guasto elettrico"

Lampeggia quando vi è un guasto elettrico del sensore sportello. L'apparecchio viene disinserito. Rivolgersi al proprio rivenditore specializzato.

9 = Indicatore di controllo (Fig. 1)

"Sovraccarico del motore" /

"Guasto elettrico"

Per le istruzioni consultare la rispettiva descrizione nel capitolo "GUASTO".

a) "Salvamotore"

Si accende dopo che il motore si è disinserito a causa di un sovraccarico. L'apparecchio non può essere inserito durante la fase di raffreddamento del motore.

b) "Guasto elettrico"

Lampeggia quando vi è un guasto elettrico all'interno della scheda di circuito di controllo. Contemporaneamente lampeggia l'indicatore a LED ⏻ del tasto funzione (2). L'apparecchio viene disinserito. Rivolgersi al proprio rivenditore specializzato.

10 = Indicatore di controllo

"Sacco di raccolta pieno" (fig. 1)

Si accende quando il sacco di raccolta è pieno e deve essere svuotato.

Il dispositivo di taglio viene disinserito.

INSERIMENTO DELL'APPARECCHIO:

Per commutare l'apparecchio sullo stato "pronto per l'uso" procedere come segue:

• Azionare brevemente il tasto funzione (1).
• L'indicatore a LED ⏻ del tasto funzione (1) si accende e segnala che l'apparecchio è "pronto per l'uso".
• L'apparecchio può essere caricato.

INTRODUZIONE DI FOGLI SINGOLI:

• Introduzione della carta nella bocca d'immissione e invio alle taglierina.
• La macchina s'innesta automaticamente con rotazione in senso di taglio assumendo la carta. Dopo l'operazione di trinciatura la macchina si disinnesta automaticamente.

Note: per la frantumazione di fogli trasparenti, l'apparecchio deve essere commutato manualmente sulla corsa in avanti (mantenere premuto il tasto di corsa in avanti (2) per ca. 2 secondi).

La frantumazione può essere arrestata in qualsiasi momento azionando il tasto funzione (1) (funzione "stop"). Per proseguire, mantenere premuto il tasto di corsa in avanti (2) per ca. 2 secondi.

L'apparecchio si disinserisce automaticamente se non viene utilizzato per ca. 5 minuti.

Nota: inserendo una quantità adeguata di carta al centro del vano d'alimentazione, perpendicolarmente all'utensile di taglio, otterrete sempre un perfetto risultato di taglio per quanto concerne le dimensioni delle particelle, e dunque il livello di sicurezza menzionato nel depliant ai sensi della norma DIN 32757.

Non caricare mai nell'apparecchio una quantità di materiale superiore a quella massima indicata (vedi "DATI TECNICI")!

Se viene ciononostante caricata una quantità eccessiva di materiale nell'utensile di taglio, consultare la voce "INCEPPAMENTO DI MATERIALE NELL'APPARECCHIO" nel capitolo "GUAStO".

SVUOTARE IL

SACCO DI RACCOLTA (fig. 3):

Quando il sacco di raccolta è pieno, la macchina si spegne. L'indicatore di controllo (10) si accende. Svuotare il sacco come descritto qui di seguito:

• Aprire la porta. L'indicatore di controllo (8) si accende. Se c'è ancora del materiale nel vano di alimentazione, si accende anche l'indicatore di controllo (6).
• Prelevare il sacco pieno e svuotarlo. L'indicatore di controllo (10) si spegne.
• Inserire il sacco vuoto e chiudere la porta. L'indicatore di controllo □(8) si spegne.
• Se l'indicatore di controllo ⚙ (6) è acceso, azionare brevemente il tasto di corsa in avanti (2). Il materiale rimasto nel vano di alimentazione viene frantumato e l'indicatore si spegne.

Nota: l'apparecchio funziona solo se lo sportello è chiuso!

INDICATORE

DINAMICO DELLO STATO DI CARICO:

Per evitare che il materiale si inceppi e assicurare una frantumazione continua ed efficace dei supporti di dati, l'indicatore di controllo (5) (fig. 1), che si trova vicino ad uno degli interruttori, indica nel modo seguente, durante la frantumazione, il livello di carico del motore:

luce verde: carico < 50%

luce gialla: carico 50 - 75%

luce rossa: carico 75 - 100%

5 6 7 8 2 9 1 10 3

Fig. 1

4

Fig. 2

MATERIALE NELL'APPARECCHIO: (Funzione autoreverse)

In caso di inceppamento dovuto al caricamento eccessivo di materiale, l'apparecchio reagisce come segue:

• L'utensile di taglio si blocca, esegue poi una breve corsa indietro (il materiale viene sbloccato) e si arresta. Il motore viene disinserito. L'indicatore di controllo (8) si accende.
  Procedere come segue:
• Rimuovere la carta riportata indietro.
• L'utensile di taglio esegue automaticamente una corsa in avanti e frantuma i resti di carta rimasti nell'utensile di taglio. Durante la corsa in avanti è acceso l'indicatore a LED del tasto di corsa in avanti (2). L'indicatore di controllo (6) si spegne.
• Proseguire la frantumazione con una quantità di carta inferiore.

MANUTENSIONE

MANUTENZIONE UTENSILE DI TAGLIO (cross-cut):

Gli utensili di taglio cross-cut devono essere lubrificati con olio dopo un dato intervallo di funzionamento. Se si accende l'indicatore di controllo (7), procedere come segue:

Mettere dell'olio speciale in dotazione su un foglio di carta e inserire poi il foglio nel dispositivo di taglio attraverso il vano di alimentazione.

La carta entra nella macchina e l'olio lubrifica il dispositivo di taglio.

Nota: perché l'indicatore si spenga dopo la lubrificazione con olio si deve confermare questa procedura come segue:

- Aprire lo sportello quanto basta perché si accenda l'indicatore di controllo (8). Gli indicatori di controllo (7) e (4) lampeggiano.

• Azionare il tasto di corsa indietro (4) e mantenerlo premuto finché non si spegne l'indicatore di controllo (7).
• Chiudere nuovamente lo sportello.

L'utensile di taglio inizia ora automaticamente un ciclo di pulizia (corsa in avanti/indietro) e infine si disinserisce. L'apparecchio è di nuovo pronto per l'uso. Per un'ulteriore ordinazione dell'olio speciale, vedere al punto "ACCESSORI SPECIAL".

FUNZIONE AUTOMATICA

DI RISPARMIO ENERGETICO:

Se l'apparecchio non viene utilizzato per ca. 5 minuti, esso si disinserisce automaticamente. L'indicatore a LED del tasto funzione (1) per la funzione "pronto per l'uso" si spegne. Per reinserire l'apparecchio, azionare brevemente il tasto funzione.

FOTOCELLULA OCCUPATA

ALL'APERTURA SPORTELLO:

Se all'apertura della porta c'è ancora del materiale nel vano di alimentazione, il motore si spegne e il dispositivo di taglio si arresta. L'indicatore di controllo (6) si accende.

Chiudere lo sportello e confermare lo stato azionando brevemente il tasto di corsa in avanti (2). Il materiale presente viene caricato nell'utensile di taglio e frantumato.

FOTOCELLULA OCCUPATA ALL'INSERIMENTO:

Se all'accensione della macchina c'è ancora del materiale nel vano di alimentazione, l'indicatore di controllo (6) si accende.

Rimuovere il materiale e confermare lo stato azionando brevemente il tasto di corsa in avanti (2).

SALVAMOTORE:

In caso di sovraccarico, il motore si disinserisce e l'indicatore di controllo (9) si accende.

Dopo un tempo di raffreddamento di ca. 15-20 minuti (a seconda del modello e della temperatura ambiente) si può reinserire l'apparecchio.

MANUTENSIONE

PULIZIA DELLE FOTOCELLULE (Fig. 4):

Se restano dei pezzi di carta nella fessura di alimentazione (ad es. dopo un inceppamento della carta) è possibile che l'apparecchio non si disinserisca più per via della fotocellula "bloccata".

Si possono rimuovere i pezzi di carta e/o pulire la fotocellula caricando nell'utensile di taglio un altro foglio di carta o commutando l'apparecchio sulla corsa indietro e pulendo gli "occhi" della fotocellula con un pennello.

4

Fig. 4

GUASTO ELETTRICO:

In caso di luce lampeggiante sia dell'indicatore di controllo ⚡ (9) sia dell'indicatore a LED ⏻ dell'interruttore di funzione (1) o solo dell'indicatore di controllo □(8), vi è un guasto elettrico. L'apparecchio non può essere inserito.

Rivolgersi in tal caso al proprio rivenditore specializzato.

LISTA DI CONTROLLO IN CASO DI GUASTO:

Se l'apparecchio non funziona, verificare i seguenti punti:

• Il connettore è inserito in una presa di rete?
• Lo sportello è chiuso?
• Il sacco di raccolta è pieno?

Seguire le istruzioni del capitolo "SVUOTARE IL SACCO DI RACCOLTA".
- Vi è un inceppamento di materiale nell'apparecchio?

Seguire le istruzioni "INCEPPAMENTO DI MATERIALE NELL'APPARECCHIO".

- Il motore è sovraccarico?

Se nessuno dei punti suindicati è pertinente, rivolgersi al proprio rivenditore specializzato.

SMALTIMENTO

SMALTIMENTO DELLA MACCHINA:

Smaltire la macchina nel rispetto dell'ambiente al termine della durata d'utilizzo. Non gettare parti della macchina o dell'imballaggio nei rifiuti domestici.

DATI TECNICI

Larghezza di taglio:

175SC2:	3,8 mm (strisce)
	5,8 mm (strisce)
175CC3:	4x46 mm (cross-cut)
175CC4:	1,9x15 mm (cross-cut)
175CC5:	0,8x12 mm (cross-cut)
175CC6:	0,8x4,5 mm (cross-cut)
Velocità di taglio:
175SC2:	0,12 m/sec.
175CC3/CC4:	0,10 m/sec.
175CC5:	0,15 m/sec.
175CC6:	0,23 m/sec.

Potenza di taglio:

175SC2 3,8 mm:	40-45 fogli (70g/m2)
175SC2 5,8 mm:	65-70 fogli (70g/m2)
175CC3:	40-50 fogli (70g/m2)
175CC4:	25-30 fogli (70g/m2)
175CC5:	15-17 fogli (70g/m2)
175CC6:	8-10 fogli (70g/m2)

Tensione d'allacciamento:

	240V/50Hz
	120V/60Hz
	100V/50/60Hz

Valvola di dicurezza:

230V/50Hz:	16 A (ritard.)
240/50Hz:	13 A (ritard.)
120V/100/50/60Hz:	20 A (ritard.)
Larghezza utile lavoro:	405 mm
Livello rumorosità:	circa 52 dB(A)
Potenza assorbita:	1,9 kW
Dimensioni (LxPxA):	660x560x1050 mm
Peso:	circa 90 kg

ACCESSORI SPECIALI

Denominazione

Saco di plastica, 600 x 500 x 1000 x 0,05 mm

Bottiglietta olio, 110 ml (cross-cut)

Nota: Per le ordinazioni di pezzi accessori speciali si prega di rivolgersi al proprio rivenditore specializzato.

N. di matricola.

99952

88035
