РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 175 CC4 Intimus

Преди да започнете работа с уреда, моля прочетете инструкцията за експлоатация!

<< По едно и също време с уреда не бива да работи повече от 1 човек!

Частите и елементите, които предпазват работеция с уреда, са конструирани за безопасната "работа на един човек".

<< Опасност от нараняване! Не допускайте в близост до отвора за подаване на хартия непристегнати части от облекло, вратовръзки, бижута, дълга коса, или други предмети, които могат да попаднат в отвора.

<< Когато машината работи (раздробява хартия) по нея не бива да се прави нищо (напр. почистване и т.н.)!

<< Опасност от нараняване! Не слагайте пръстите на ръката си в отвора за хартия.

<< Забранява се__присъствието на деца в близост до включена и готова за работа машина!

<< В случай на опасност изключете машината от главния шалтер, изключете аварийния шалтер или извадете щекера от контакта!

Цялостната концепция за сигурността при работа с уреда (размери, отвори за подаване на хартията, аварийно изключване и т.н.) разработена за безопасно обслужване от възрастен човек.

e

<< Преди да отворите уреда изваждайте щекера от контакта! Ремонти да се извършват само от специалист!

РАБОТА С МАШИНАТА

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

1 = Функционален бутон (Фиг. 1)

"Готовност за работа" / "Изкл." / "Стоп"

Този бутон обхваща три функции:

a) "Готовност за работа"

Чрез кратко натискане на този бутон машината се превключва в режим "Готовност за работа".

Едновременно с това светва вградения светодиоден индикатор 🔊.

б) "Изкл."

Ако този бутонбъде задържаннатиснат за около 3 сек. в режим "Готовност за работа", машината се изключва.

Указание: При неизползване на машината за период от около 5 м машината автоматично се изключва.

в) "Стоп"

Чрез кратко натискане на този бутон при работещ режещ механизмъм, същия се изключва и спира.

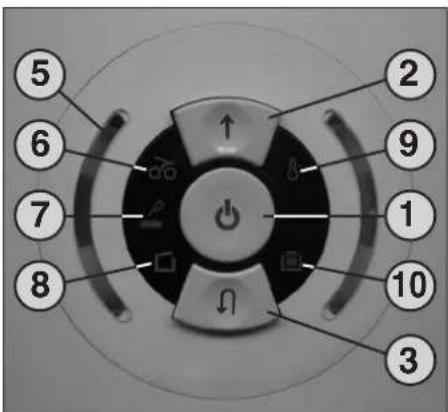

5 6 7 8 2 9 1 10 3

Фиг. 1

2 = Бутон за предвижване напред (Фиг. 1)

Този бутон обхваща две функции:

a) Чрез кратко натискане на този бутон режещия механизмъм се задвижва за няколко секунди в посока напред, напр. за да се извади хартията останала режещия механизмъм. Едновременно с това светва вградения светодиоден индикатор ↑.

6) Ако този бутон са задържи натиснат около две сек., режещия механизмъм работи продължително в посока напред и машината може да бъде заредена. Едновременно с това светва вградения светодиоден индикатор ↑.

= Бутон за връщане (Фиг. 1)

При натискане на този бутон режещия механизъм сепридвижвакратковременно в обратна посока. Едновременно с това светвавградения светодиоден индикатор я.

4 = Фотоклетка

Когато бъде подаден материал за раздробяване в процепа за подаване стартира процеса на раздробяване.

Едновременно с това светва светодиодния индикатор ↑ на бутона за придвижване напред.

4

Фиг. 2

Шредерът intimus 175SC2/CC3/CC4/CC5/CC6 е машина за раздробяване на документи.

Машината трябва да бъде използвана само за раздробяване на хартия!

Раздробяването на носители на данни от друг вид, като например при моделите с ширина на рязане 0,8x12 мм (CC5) и 0,8x4,5 мм (CC6) на папки и кламери, може да доведе до нараняване на хора (напр. от счупване на твърди материали и др.), както и повреди по уреда (напр. повреда на режешата части др.).

ение: При моделите с ширина на рязане 5,8мм, 4x46мм, 1,9x15мм могат да бъдат явани също и отделни CD-та или 3,5"-дискети отър.

ИНСТАЛИРАНЕ:

• Разопаковайте уреда и го поставете на мястото за работа.
• Поставете полиетиленов чувал в контейнера за раздробения материал.
• Включете уреда чрез щепсела към електрическата мрежа (За данни за необходимия входен предпазител на контакта виж "ТЕХНИЧЕСКИ ДАННИ").

Решетъчните отвори на корпуса служат за охлаждане и не трябва да бъдат покривани или закривани с някакъв предмет!

Връзката на уреда към електрическата мрежа трябва да бъде лесно достъпна!

Машината е предназначена за използване само в затворени помещения със стайна температура (10-25°C)!

B

РАБОТА С МАШИНАТА

5 =Контролна лампа (Фиг. 1)

"Коефициент на натоварване на електродвигателя"

Посредством зададена светлина, показва по време на процеса на раздробяване моментния коефициент на натоварване на електродвигателя (виж описанието в "ДИНАМИЧЕН ИНДИКАТОР ЗА НАТОВАРВАНЕ").

6 =Контролна лампа (Фиг. 1)

"Уреда е задръстен с материал за раздробяване" / "Фотоклетката действа при отваряне на вратата или при включване"

За принципа на действие виж съответното описание в глава "ПОВРЕДА".

a) "Уреда е задръстен с материал за раздробяване"

Светва, когато в режещия механизмъм се подаде твърде много материал. Режещият механизмъм блокира, след това се завърта малко обратно и спира. Електродвигателят се изключва.

б) "Задействане на фотоклетката при отваряне на вратата"

Светва, когато при отваряне на вратичката в процепа за подаване все още има материал за раздробяване.

Режещият механизмъм спира.

Електродвигателят се изключва.

в) "Задействане на фотоклетката при включване"

Светва, когато при включване на машината в процепа за подаване още има материал за раздробяване.

РАБОТА С МАШИНАТА

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

7 = Контролна лампа (Фиг. 1)

"Смажете режещия механизмъм"

Светва, когато режещия механизмъм от версията Cross-Cut трябва да бъде смазан. Процеса на смазване трябва да бъде потвърден с бутона за връщане (4) (виж описанието в "ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ").

8 = Контролна лампа (Фиг. 1)

Свети, когато е отворена вратичката на долния шкаф. Машината се изключва автоматично и не може да бъде стартирана, докато вратичката стои отворена.

б) "Електрическа повреда"

Мига, когато има електрическа повреда в сензорната техника на вратичката. Машината се изключва. Моля, уведомете Вашия търговец.

9 = Контролна лампа (Фиг. 1)

"Претоварване на електродвигателя" /

"Електрическа повреда"

За принципа на действие виж съот в етното о писани е в глава "ПОВРЕДА".

Светва, когато бъде претоварен електродвигателя и се е изключил. Машината не може да бъде стартирана по време на фазата на охлаждане на електродвигателя.

б) "Електрическа повреда"

Мига, когато има електрическа повреда в платката за управление. Едновременно мига светодиодния индикатор ⏻ на функционалния бутон (2). Машината се изключва. Моля, уведомете Вашия търговец.

10=Контролна лампа

"Пълен контейнер за раздробения материал" (Фиг. 1)

Светва, когато контейнера за раздробения материал е пълен и трябва да бъде изпразнен.

Режещият механизмъм се изключва.

ВКЛЮЧВАНЕ НА МАШИНАТА:

За включване на машината в "готовност за работа" процедирайте както следва:

• Краткотрайно натиснете функционален бутон (1).
• Светва светодиодния индикатор ☐на функционалния бутон (1) за "Готовност за работа".
• Машината може да бъде захранена.

ПОДАВАНЕ НА

• Подайте хартия през входния отвор на режещия механизм.
• Машината автоматично включва в придвижване напред и изтегля хартията. След процеса на раздробяване машината се изключва автоматично.

Указания: За раздробяването на безцветни фолиа машината трябва да бъде включена ръчно на движение напред (задръжте за около 2 сек. натиснат бутона за предвижване напред (2)).

Чрез краткотрайно натиск а функционалния бутон (1) (функция "Стоп") по всяко време може да бъде прекъснат - процеса на раздробяване. За продължаване задръже натиснат за около 2 сек. бутона за предвижване напред (2).

При неизползване на машината за период от около 5 мин., тя автоматично се изключва.

Указание: В зависимост от големината на частиците, за да бъде постигнат винаги правилен резултат от раздробяването и с това посочената в проспекта степен на сигурност по DIN 32757, материалът за раздробяване винаги трябва да бъде и подаван под прав ъгъл към режещия механизмъм и в подходящо количество в зоната на средата на процепа на подаване на режещия механизмъм.

Никога не подавайте на машината повече от определеното максимально количество материал (съблюдавайте "ТЕХНИЧЕСКИ ДАННИ")!

Ак о въ прек и то ва в режещия механизъм попадне твърде много материал, вижте "ПОВРЕДИ" в "ЗАДРЬСТВАНЕ С МАТЕРИАЛ".

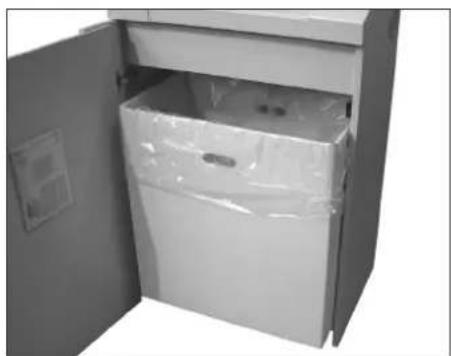

Ако контейнера за раздробения материал е пълен, машината се изключва. Контролната лампа (10) светва. Изпразнете контейнера за раздробения материал както следва:

• Отворете вратичката. Контролната лампа (8) светва. Ако в процепа за подаване има останал материал, светва допълнително и контролната лампа (6). Свалете пълната торба и изпразнете съдържанието. Контролната лампа (10) изгасва.
• Поставете празната торба и затворете а вратинката. Контролната лампа ☐ (8) изгасва.

- Ако контролната лампа 65 (6) свети, краткотрайно натиснете бутона за придвижване напред (2). Останалият материал в процепа за подаване се раздробява и индикатора изгасва.

За да се избегне задръстване с материал и така да се постигне продължително и ефективно унищожаване на носители на данни, по време на процеса на раздробяване посредством намираща се до превключвателя контролна лампа (5) (Фиг. 1), чрез цветово зададена светлина се показва моментния коефициент на натоварване на електродвигателя:

Зелена светлина: натоварване < 50%

Жълта светлина: натоварване 50 - 75%

Червена светлина:натоварване 75 - 100%

5 6 7 8 2 9 1 10 3

Фиг. 1

4

Фиг. 2

Ако в следствие подаването на твърде много материал се получи задръстване, машината реагира по следния начин:

- Режещият механизмъм блокира, след това се завърта мало в обратна посока (материала се освобождава) и остава неподвижен. Електродвигателят се изключва. Контролната лампа ⚫(6) светва.

Постъпва се така:

• Отстранете върнатата хартия.
• Режещият механизмъм сега тръгва автоматично напред и раздробява хартиените остатъци застанали в режещия механизмъм. По време на придвижването напред свети светодиодния индикатор на бутона за придвижване напред (2). Контролната лампа 6(6) изгасва.
• Продължете раздробяването с по-малко количество хартия.

Ако при отваряне на вратичката в процепа роза подаване все още има материал, електродвигателя се изключва и режещия механизмъм спира. Контролната лампа ⚫ (6) светва.

Затворете вратичката и потвърдете състоянието с кратко натискане на бутона за придвижв напред (2). Наличният материал за раздробяване се подава на режещия механизмъм и се раздробява.

Ако при включване на машината в процепа за подаване все още има материал, светва контролната лампа ⚫(6).

Премахнете материала и потвърдете състоянието с кратко натискане на бутона за придвижване напред (2).

Ако мига контролната лампа (9) заедно със светодиодния индикатор на функционалния бутон (1) или контролната лампа (8) има електрическа повреда. Машината не може да бъде включена.

В този случай, моля уведомете Вашия търговец.

Ако уреда не работи, проверете следните точки: - включен ли щепсела в контакта?

• затворена ли е вратичката?
• пълен ли е контейнера за раздробения материал?
  Следвайте инструкциите в "ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА ЗА РАЗДРОБЕНИЯ МАТЕРИАЛ".
  задръстен ли е уреда от раздробения материал?

Следвайте инструкциите в "ЗАДРЬСТВАНЕ НА УРЕДА С РАЗДРОБЕН МАТЕРИАЛ"

бил ли е претоварен електродвигателя? вижте в "ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ".

РАБОТА С МАШИНАТА

ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ (cross-cut):

Cross-cut-режещите механизми трябва да бъдат смазвани през определен период на експлоатация. Ако светне контролната лампа 📄(7), процедирайте по следния начин:

Разнесете върху лист хартия малко от включеното в доставката специално масло и пуснете след това същия през процепа за подаване към режещия механизмъм.

Хартията се изтегля и едновременно с това маслото попада в режещия механизм за необходимото смазване..

Указание: За да изгасне индикатора е необходимо след процеса на смазване на режещия механизмъм, този процес да бъде потвърден както следва:

- Отворете вратичката толкова широко, докато светне контролната лампа (8). Контролните лампи (7) и (4) мигат.

- Натиснете бутона за връщане (4) и го задръжте, докато угасне контролната лампа 📄(7).

- Затворете отново вратичката.

Режещият механизмъм започва автоматично цикъла на почистване (движение напред/назад) и след това изключва. Машината отново е готова за работа. В случай на последваща поръчка на специално масло виж в "ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ".

Ако машината не се използва известно време тя автоматично се изключва след около 5 мин. Светодиодният индикатор на функционалния бутон (1) за "Готовност за работа" изгасва. За включване отново натиснете за кратко функционалния бутон..

ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ:

Ако електродвигателя се претовари, той се самоизключва. Контролната лампа 5(9) светва. След време на охлаждане от ок. 15-20 минути (според модела и температурата на помещението), може отново да включите уреда.

се Ако нито една от точките не помага да отстраните повредата, обърнете се към Вашия търговец.

РАБОТА С МАШИНАТА

Ако във входния отвор останат частици хартия' (напр. след задръстване с хартия) е възможно, уреда да не се изключва заради "скритите" фотоклетки.

Можете да отстраните хартиените парченца, съответно да почистите фотоклетката, като подадете в режещия механизм пов лист хартия или да включите машината на движение на заден ход и с четка да почистите кратко двете "очи" на фотоклетката.

4

Фиг. 4

Препоръка: За допълнителна поръчка на принадлежности или резервни части се обръщайте към доставчика на оборудването.

№ за поръчка

99952

88035

ИЗХВЪРЛЯНЕ НА БРАКУВАН УРЕД

ИЗХВЪРЛЯНЕ НА МАШИНАТА:

След изтичането на експлоатационния период на машината се погрижете тя да бъде предадена за вторични суровини така, че да не замърсява околната среда. Не изхвърляйте части от машината или опаковката й при домакинските отпадъци.

ТЕХНИЧЕСКИ ДАННИ

Ширина на рязане:

175SC2:	3,8 MM
	5,8 MM
175CC3:	4x46 MM (cross-cut)
175CC4:	1,9x15 MM (cross-cut)
175CC5:	0,8x12 MM (cross-cut)
175CC6:	0,8x4,5 MM (cross-cut)
Скорост на рязане:
175SC2:	0,12 м/сек.
175CC3/CC4:	0,10 м/сек.
175CC5:	0,15 м/сек.
175CC6:	0,23 м/сек.

Производителност при рязане:

175SC2 3,8 мм:	40-45 листа (70 г/м2)
175SC2 5,8 мм:	65-70 листа (70 г/м2)
175CC3:	40-50 листа (70 г/м2)
175CC4:	25-30 листа (70 г/м2)
175CC5:	15-17 листа (70 г/м2)
175CC6:	8-10 листа (70 г/м2)

Захранващо напрежение:

	250V/50Hz
	120V/60Hz
	100V/50/60Hz

Предпазител на входа:

230V/50Hz:	16 A (бавен)
240V/50Hz:	13 A (бавен)
120V/100V/50/60Hz:	20 A (бавен)
Работна широчина:	405 мм
Ниво на шума:	около 52 dB(A)
Мощност:	1,9 kW
Размери (Ш x Д x В):	660x560x1050 мм
Тегло:	около 90 кг
