Instructions d'opération

Gebruiksaanwijzing

<< La machine ne doit pas être utilisée par plusieurs personnes en même temps! La conception des éléments de sécurité repose sur une mise en service sans danger pour "L'utilisation de la machine par une seule personne".

<< Ne pas effectuer d'autres activités sur la machine (par ex. nettoyage...) durant le procédé de destruction!

<< La machine n'est pas un jouet et ne convient pas pour être utilisée par des enfants! Le concept global de sécurité (dimensions, orifices d'alimentation, mises hors circuit de sécurité, etc.) de cette machine ne fournit aucune garantie pour une manipulation sans danger par les enfants.

<< Risque de blessure! N'approchez jamais du bloc de coupe les vêtements amples, colliers, cheveux longs, cravates etc!

<< Risque de blessure! N'introduisez jamais les doigts dans l'ouverture!

<< En cas de danger, arrêter la machine par l'interrupteur principal, ou par l'interrupteur d'urgence, ou débranchez la machine!

<< Débrancher le raccordement réseau avant d'ouvrir l'installation! Les travaux de réparation doivent être effectués uniquement par un spécialiste!

MISE EN MARCHE

DOMAINES D'UTILISATION:

Le destructeur de documents intimus 175SC2/CC3/CC4/CC5/CC6 est un appareil destiné à détruire des documents courants.

La machine doit uniquement être utilisée pour broyer du papier !

Le broyage de supports de données d'autres types, comme pour les modèles avec une largeur de coupe 0,8x12 mm (CC5) ou 0,8x4,5 mm (CC6), ou bien encore d'agrafes et de trombones risque de causer des blessures sur la personne (par exemple par l'éclatement de matériaux solides etc.) et d'entraîner des dégâts sur la machine (par exemple la destruction du bloc de coupe).

Exception: Les modèles avec une largeur de coupe en 3,8mm, 5,8mm, 4x46mm, 1,9x15mm peuvent également détruire des CD ou des disquettes informatiques de 3,5" un par un.

INSTALLATION:

• Déballer et installer la machine.
• Mettre le sac en plastique dans la corbeille.
• Brancher la machine (voir les données de sécurité électrique sous „CARACTÉRISTQUES TECHNIQUES“).

Les grilles permettent une aération de l'appareil, par conséquent ne pas couvrir!

Le branchement électrique de l'appareil doit être accessible!

L'installation doit être mise en place obligatoirement dans un local fermé et tempéré (10 - 25 °C)!

UTILISATION

ELEMENTS DE COMMANDE:

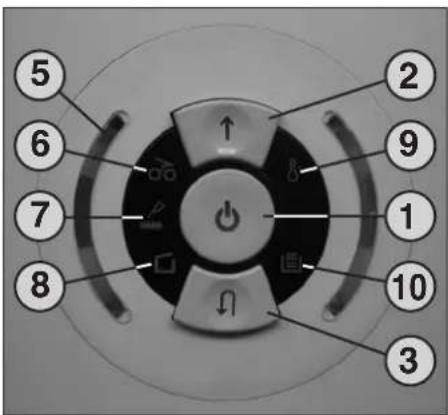

1 = Touche de fonction (fig. 1)

« Prêt à fonctionner » / « Arrêt « / « Stop » Cette touche comprend trois fonctions:

a) « Prêt à fonctionner »

Frapper brièvement sur cette touche pour commuter la machine sur « prêt à fonctionner ». Simultanément, le voyant LED intégré s'allume.

b) « Arrêt »

Maintenir enfoncée cette touche dans l'état « prêt à fonctionner » pendant env. 3 secondes pour éteindre la machine.

Remarque: La machine s'éteint automatiquement en cas de non utilisation pendant un laps de temps d'environ 5 minutes.

c) « Stop »

Frapper brièvement sur cette touche pendant que le bloc de coupe fonctionne pour éteindre et arrêter celui.ci.

5 6 7 8 2 9 1 10 3

Fig. 1

2 = Touche de marche avant (fig. 1)

Cette touche comprend deux fonctions :

a) Une frappe brève sur cette touche a pour effet de faire avancer le bloc de coupe pendant quelques secondes, par ex. pour faire sortir un document resté dans le bloc de coupe. Simultanément, le voyant LED intégré ↑ s'allume. b) Si cette touche est maintenue enfoncée pendant env. deux secondes, le bloc de coupe fonctionne en permanence en avant et la machine peut être alimentée. Simultanément, le voyant LED intégré ↑ s'allume.

3 = Touche de marche arrière (fig. 1)

Un actionnement de cette touche fait reculer brièvement le bloc de coupe. Simultanément, le voyant LED intégré s'allume.

4 = Barrière lumineuse (fig. 3) (marche avant)

Démarre le procédé de broyage dès que du matériau est introduit dans la bouche d'alimentation.

Simultanément, le voyant LED intégré de la touche marche avant s'allume.

4

Fig. 2

UTILISATION

5 = Voyant de contrôle (fig. 1)

„Facteur d'utilisation du moteur“

Lors du procédé de broyage, il affiche au moyen d'une DEL couleur, le facteur d'utilisation actuelle du moteur (voir description sous "AFFICHAGE DE SOLLICITATION").

6 = Voyant de contrôle (fig. 1)

« Bourrage de matériau dans l'appareil » / « Barrière lumineuse occupée lors de l'ouverture de porte ou lors de la mise en marche »

Lire la description des manières de procéder sous la rubrique « PANNE ».

a) « Bourrage de matériau dans l'appareil »

S'allume lorsque la quantité de matériau chargée dans le bloc de coupe est trop importante. Le bloc de coupe se bloque, se déplace ensuite un peu vers l'arrière et s'arrête. Le moteur s'éteint.

b) « Barrière lumineuse occupée lors de l'ouverture de porte »

Luit si, en ouvrant la porte, il y a encore du matériau dans la bouche d'alimentation.

Le bloc de coupe s'arrête. Le moteur s'éteint.

c) « Barrière lumineuse occupée lors de la mise en marche »

Luit si, en ouvrant la porte, il y a encore du matériau dans la bouche d'alimentation.

UTILISATION

ELEMENTS DE COMMANDE :

7 = Voyant de contrôle (fig. 1)

« Lubrifier bloc de coupe »

S'allume lorsque le bloc de coupe de la version Cross-Cut doit être lubrifié. L'opération de lubrification doit être validée sur la touche de marche arrière (voir description « MAINTENANCE BLOC DE COUPE »)

8 = Voyant de contrôle (fig. 1)

« Porte ouverte »/

« Perturbation porte »

a) « Porte ouverte »

S'allume lorsque la porte de l'armoire inférieure est ouverte. La machine s'éteint automatiquement et ne peut être démarrée tant que la porte reste ouverte.

b) « Dysfonctionnement électrique » Clignote, lorsque le capteur de porte présente un dysfonctionnement électrique. La machine s'éteint. Veuillez en informer votre distributeur spécialisé.

9 = Voyant de contrôle (fig. 1)

« Surcharge du moteur » /

« Dysfonctionnement électrique »

Lire la description des manières de procéder sous la rubrique « PANNE ».

a) « Protection du moteur »

S'allume lorsque le moteur a subi une surcharge et qu'il s'est éteint. La machine ne peut être démarrée pendant la phase de refroidissement du moteur.

b) /« Dysfonctionnement électrique »

Clignote en présence d'un dysfonctionnement électrique sur le circuit imprimé de commande. Simultanément, le voyant LED ⏻ de la touche de fonction (2) s'allume. La machine s'éteint. Veuillez en informer votre distributeur spécialisé.

10 = Voyant de contrôle

„Corbeille pleine“ (fig. 1)

Luit quand la corbeille est plein et qu'il faut le vider.

Le mécanisme de coupe est coupé.

MISE EN MARCHE DE LA MACHINE :

Pour mettre la machine sur « prêt à fonctionner », procéder comme suit:

• Actionner brièvement la touche de fonction (1)
• Le voyant LED de la touche de fonction (1) s'allume et affiche « prêt à fonctionner ».
• La machine peut être alimentée.

INTRODUCTION

D'UNE FEUILLE DE PAPIER:

- Introduire le papier au bloc de coupe.

- La machine se met automatiquement en marche avant et déduit le papier. Après cette opération de destruction, la machine s'arrête automatiquement.

Remarques: Pour le broyage de films transparents, il convient de commuter la machine manuellement sur la marche avant (maintenir la touche marche avant (2) enfoncée pendant environ 2 secondes).

Il est possible de stopper à tout moment le broyage en actionnant brièvement la touche de fonction (1) (fonction « stop »). Pour poursuivre, maintenir la touche de marche avant (2) enfoncée pendant environ 2 secondes. La machine s'éteint automatiquement en cas de non utilisation pendant un laps de temps d'environ 5 minutes.

Remarque: Afin d'obtenir un résultat toujours correct de coupe concernant la taille des particules et pour obtenir donc les niveaux de sécurité conformes à DIN 32757 indiqués dans le prospectus, la matière à découper doit être toujours alimentée à angle droit par rapport au coupeur et en quantité adaptée dans la zone centrale de la cavité d'alimentation.

Ne jamais alimenter l'appareil avec une quantité de matériau supérieure au maximum indiqué

(voir « CARACTERISTIQUES TECHNIQUES »).

Si malgré tout, une quantité trop importante de matériau parvient dans le bloc de coupe, voir la rubrique « PANNE » sous « BOURRAGE DE MATERIAU DANS L'APPAREIL ».

VIDER LA CORBEILLE (fig. 3) :

Quand la corbeille est pleine, la machine se coupe. Le voyant de contrôle (10) luit. Vider la corbeille comme suit :

• Ouvrir la porte. Le voyant de contrôle (8) luit. Quand il y a encore du matériau dans la bouche d'alimentation, le voyant de contrôle (6) luit aussi.
• Retirer le sac plein et vider le contenu. Le voyant de contrôle (10) s'éteint.
• Insérer le sac vide et fermer la porte. Le voyant de contrôle (8) s'éteint.
• Si le voyant de contrôle ⚙ (6) s'allume, actionner brièvement la touche de marche avant (2). Le matériau resté dans la fente d'alimentation est broyé et le voyant s'éteint.

Remarque: La machine fonctionne uniquement lorsque la porte est fermée !

AFFICHAGE

DYNAMIQUE DE SOLLICITATION :

Pour éviter un bouchon de matériau et obtenir ainsi une destruction permanente et effective des supports de données, le facteur d'utilisation du moteur actuel est affiché comme suit pendant le processus de broyage au moyen d'une des DEL couleurs (5) (fig. 1) qui se trouve à proximité des commutateurs :

Lumière verte : Sollicitation < 50%

Lumière jaune : Sollicitation 50 - 75%

Lumière rouge : Sollicitation 75 - 100%

5 6 7 8 2 9 1 10 3

Fig. 1

4

Fig. 2

Si une quantité trop importante de matériau provoque un bourrage, la machine réagit comme suit:

• Le bloc de coupe se bloque, se déplace ensuite un peu vers l'arrière (ce qui libère le matériau) et s'arrête. Le moteur s'éteint. Le voyant de contrôle 06) s'allume.
  Procéder comme suit:
• Enlever le papier introduit.
• Le coupe de bloc avance maintenant automatiquement et broie les résidus de papier restés dans le bloc de coupe. En cours de marche avant, le voyant LED ↑ de la touche marche avant (2) s'allume. Le voyant de contrôle (6) s'éteint.
• Poursuivre le broyage avec une quantité de papier plus faible.

ENTRETIEN

MAINTENANCE DU BLOC DE COUPE (coupe croisée):

Les blocs de coupe Cross-Cut doivent être lubrifiés après avoir fonctionné un certain temps. Si le voyant de contrôle (7) s'allume, procéder comme suit:

Répartir un peu d'huile spéciale jointe à la livraison sur une feuille de papier et introduire cette dernière dans la bouche d'alimentation du bloc de coupe. Le papier est introduit et graisse ainsi le bloc de coupe.

Remarque: Afin de faire disparaître les voyants de contrôle, il convient de valider la fin de l'opération de lubrification du bloc de coupe comme suit:

• Ouvrir la porte jusqu'à ce que le voyant de contrôle (8) s'allume. Les voyants de contrôle 7) et clignotent.
• Actionner la touche de marche arrière (4) et la maintenir enfoncée jusqu'à ce que le voyant de contrôle (7) s'éteigne.
• Refermer la porte.

Le bloc de coupe commence maintenant automatiquement un cycle de nettoyage (course marche avant/course marche arrière) et ensuite il s'éteint. La machine est à nouveau prête à fonctionner Pour recommander ultérieurement de l'huile spéciale, voir « ACCESSOIRES SPECIAUX ».

MODE AUTOMATIQUE

ECONOMIE D'ENERGIE:

Lorsque la machine n'est pas utilisée pendant un certain temps, elle s'éteint automatiquement après environ 5 minutes. Le voyant LED de la touche de fonction (1) indiquant « prêt à fonctionner » s'éteint. Actionner brièvement la touche de fonction pour remettre la machine en marche.

BARRIERE LUMINEUSE OCCUPEE LORS DE L'OUVERTURE DE PORTE:

S'il y a encore du matériau dans la bouche d'alimentation en ouvrant la porte, le moteur se coupe et le mécanisme de coupe s'arrête. Le voyant de contrôle (6) luit.

Fermer la porte et valider l'état en actionnant brièvement la touche de marche avant (2). Le matériau présent passe dans le bloc de coupe et est broyé.

BARRIERE LUMINEUSE OCCUPEE LORS DE LA MISE EN MARCHE:

S'il y a encore du matériau dans la bouche d'alimentation en enclenchant la machine, le voyant de contrôle (6) luit.

Retirer le matériau et valider l'état en actionnant brièvement la touche de marche avant (2).

PROTECTION DU MOTEUR:

Le moteur s'éteint s'il est surchargé. Le voyant de contrôle ♂ (9) s'allume.

Après une période de refroidissement d'environ 15 à 20 minutes (suivant le modèle et la température ambiante), il est possible de redémarrer l'appareil.

ENTRETIEN

NETTOYAGE DES

CELLULES PHOTOELECTRIQUES (fig. 4):

Il est possible que des morceaux de papier restent dans la rainure d'admission (par ex. après un bourrage de papier) et empêchent la barrière lumineuse « occupée » d'arrêter l'appareil.

Il est possible d'enlever ces morceaux de papier ou de nettoyer les cellules photoélectriques, soit en introduisant une nouvelle feuille de papier dans le bloc de coupe, soit en déclenchant la marche arrière et en passant brièvement un pinceau sur les « yeux » des cellules photoélectriques.

4

Fig. 4

Il y a dysfonctionnement électrique si le voyant de contrôle (9) clignote parallèlement avec le voyant LED de la touche de fonction (1) ou si seul le voyant de contrôle (8) clignote. Il n'est pas possible de démarrer la machine.

Dans ce cas, veuillez informer votre distributeur spécialisé.

Si l'appareil ne fonctionne pas, vérifier les points ci-après:

• La fiche secteur est-elle raccordée au secteur ?
• La porte est-elle fermée ?
• Est-ce que la corbeille est pleine ? Suivez les instructions qui figurent sous „VIDER LA CORBEILLE“.
• Y a-t-il un bourrage de matériau dans l'appareil ? Suivre les instructions « BOURRAGE DE MATERIAU DANS L'APPAREIL ».
• Le moteur a-t-il été surchargé ? Voir sous « PROTECTION DU MOTEUR ».

Si aucun des points de contrôle n'est pertinent, veuillez en informer votre distributeur spécialisé.

ELIMINATION

En fin de vie, éliminez toujours la machine de façon conforme à l'environnement. Ne jetez aucun composant de la machine ou de son emballage dans les ordures ménagères.

CARACTÉRISTIQUES TECHNIQUES

Largeur de coupe:

175SC2:	3,8 mm (en bandes)
	5,8 mm (en bandes)
175CC3:	4x46 mm (coupe croisée)
175CC4:	1,9x15 mm (coupe croisée)
175CC5:	0,8x12 mm (coupe croisée)
175CC6:	0,8x4,5 mm (coupe croisée)

Vitesse de coupe:

230V/50Hz:	16 A (à action retardée)
240V/50Hz:	13 A (à action retardée)
120V/100V/50/60Hz:	20 A (à action retardée)
Largeur de travail:	405 mm
Niveau de bruit:	ca. 52 dB(A)
Puissance:	1,9 kW
Dimensions: (LxPxH):	660x560x1050 mm
Poids:	ca. 90 kg

ACCESSOIRES

Désignation

Sac en plastique, 600 x 500 x 1000 x 0,05 mm flacon d'huile special, 110 ml (coupe croisée)

Notez: Pour les accessoires et pièces détachées, veuillez contacter votre agent.

Ordre-No.

99952

88035
