MANUAL DE UTILIZADOR 175 CC4 Intimus
Antes de pôr a máquina em funcionamento leia as instruções de operação!
Instruções de Operação
"Listo para el uso" / "Apagado" / "Parada"
<< O aparelho não deve ser manejado por várias pessoas ao mesmo tempo!
Os elementos de segurança servem para um manejo sem perigo no „servigo por um só operador“.
<< Risco de ferimento! Manter peças de vestuários pendentes, gravatas, jóias, cabelos compridos ou outros abjectos pendentes afastados da abertura para alimentação!
<< Durante a operação de corte de papel não devem ser realizados outros trabalhos na máquina (por exemplo limpezas, etc.)!
<< Risco de ferimento! Não colocar as mãos na abertura para alimentação!
<< A máquina não é brinquedo e não é apropriada para a utilização por crianças!
<< Em caso de perigo, desligar a máquina no interruptor principal, ou no interruptor de emergência, ou desligar a ficha da tomada!
Os aspectos de técnica de segurança (dimensões, aberturas de alimentação, dispositivos de desligamento de segurança, etc.) desta máquina não implicam qualquer garantia de manuseio seguro por crianças.
<< Antes de abrir a máquina deve desligar a ficha da tomada!
Todas as reparações devem ser executadas por especialistas!
UTILIZAÇÃO

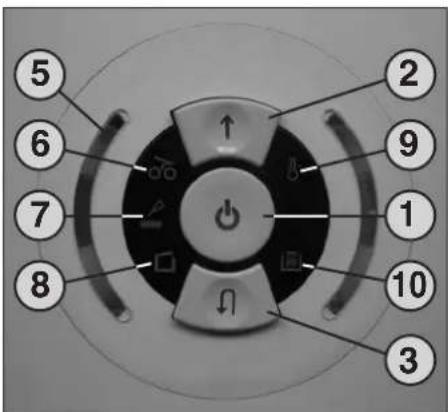

ELEMENTOS DE COMANDO:
1 = Botão das funções (Fig. 1)
"Operacional"/"Desligar"/"Parar" Este botão inclui três funções:
a) "Operacional"
Com um breve toque neste botão, a máquina fica em estado "Operacional". Ao mesmo tempo, acende-se o indicador LED integrado ⏻.
b) "Desligar"
Mantendo este botão premido no estado "Operacional" durante aprox. 3 segundos, a máquina desliga-se. Nota: Se a máquina não for usada durante aprox. 5 minutos, desliga-se automaticamente.
c) "Parar"
Com um breve toque neste botão, estando o mecanismo de corte a funcionar, este desliga-se e pára.
2 = Botão de avanço (Fig. 1)
Este botão inclui duas funções:
a) Com um breve toque neste botão, o mecanismo de corte avança durante alguns segundos, por ex. para fazer sair o material cortado que tenha aí ficado. Ao mesmo tempo, acende-se o indicador LED integrado ↑.
b) Se este botão for mantido premido durante aprox. dois segundos, o mecanismo de corte gira continuamente para a frente e a máquina pode ser alimentada. Ao mesmo tempo, acendese o indicador LED integrado ↑.
3 = Botão de retrocesso (Fig. 1)
Premindo este botão, o mecanismo de corte gira, por instantes, para trás. Ao mesmo tempo, acende-se o indicador LED integrado 🔒.
Inicia o processo de trituração assim que for inserido material no compartimento de admissão.
Ao mesmo tempo, acende-se o indicador LED ↑ do botão de avanço.
ENTRADA EM FUNCIONAMENTO
CAMPO DE APLICAÇÃO:
A trituradora intimus 175SC2/CC3/CC4/CC5/CC6 é uma máquina para cortar todo o tipo de material próprio para escrita.
A máquina só deve ser empregada para triturar papel!
A trituração de suportes de dados de outro tipo, assim como, no caso dos modêlos com largura de corte de 0,8x12 mm (CC5) ou 0,8x4,5 mm (CC6), de agrafos ou grampos de metal, metálicos pode provocar ferimentos em pessoas (p.ex. através da fragmentação de materiais duros, etc.), além de provocarem danos no aparelho (p.ex. destruição das láminas, etc.).
Excepção: Alguns CDs ou disquetes de 3,5" para computadores podem ser fragmentados nos modelos com a largura de corte de 3,8mm, 5,8mm, 4x46mm, 1,9x15mm.
INSTALAÇÃO:
- Desempacote a máquina e coloque-a no sitio desejado.
- Coloque os sacos de plástico no recipiente de saída de papel.
- Ligar o aparelho corrente. (Dados as medidas de precaução necessárias para a instalação da tomada em „DADOS TÉCNICOS“).
As aberturas de grelha no cárter servem para a refrigeração, e não devem ser cobertas nem fechadas!
A ligação à rede da máquina tem que ser livremente acessível! A máquina deve apenas ser instalada em salas fechadas e com uma temperatura de 10 a 25°!
UTILIZAÇÃO
5 = Indicador de controlo (Fig. 1)
"Grau de carga do motor"
Indica, durante o processo de trituração, com luzes em diferentes cores o grau de carga actual do motor (veja descrição "INDICAÇÃO DINÁMICA DA CARGA").
6 = Indicador de controlo (Fig. 1)
“Congestionamento de material no aparelho”/“Dispositivo fotoeléctrico ocupado ao se abrir a porta ou ao ligar”
Para a descrição do procedimento, ver na rubrica "FALHA".
a) "Congestionamento de material no aparelho"
Acende-se quando é fornecido demasiado material ao mecanismo de corte. O mecanismo de corte bloqueia, gira um pouco para trás e pára. O motor desliga-se.
Acende-se quando ao abrir a porta ainda houver material no compartimento de admissão.
O mecanismo de corte pára. motor desliga-se.
Acende-se quando ao ligar a máquina ainda houver material no compartimento de admissão.
UTILIZAÇÃO
ELEMENTOS DE COMANDO:
7 = Indicador de controlo (Fig. 1)
"Olear o mecanismo de corte"
Acende-se quando o mecanismo de corte da versão de corte cruzado ("cross-cut") precisa de ser oleado. A lubrificação tem de ser confirmada com o botão de retrocesso (4) (veja a descrição em "MANUTENÇÃO DO MECANISMO DE CORTE").
8 = Indicador de controlo (Fig. 1)
"Porta aberta"/"Falha na porta"
a) "Porta aberta"
Acende-se quando a porta do armário inferior está aberta. A máquina desliga-se automaticamente e não se pode voltar a ligar enquanto a porta estiver aberta.
Pisca se houver alguma falha eléctrica nos sensores da porta. A máquina desliga-se. Informe o vendedor autorizado.
9 = Indicador de controlo (Fig. 1)
"Sobrecarga do motor"/
"Falha eléctrica"
Para a descrição do procedimento, ver na rubrica "FALHA".
a) "Protecção do motor"
Acende-se quando o motor é sobrecarregado e se desliga por esse motivo. Durante a fase de arrefecimento do motor, a máquina não pode ser colocada em funcionamento.
Pisca se houver alguma falha eléctrica na placa de circuitos impressos. Ao mesmo tempo, o indicador LED do interruptor de funcionamento (2) pisca. A máquina desliga-se. Informe o vendedor autorizado.
10 = Indicador de controlo (Fig. 1)
"Recipiente de saída de papel cheio"
Acende-se quando o recipiente de saída de papel estiver cheio e for necessário esvaziá-lo.
O mecanismo de corte é desligado.
LIGAR A MÁQUINA:
Para ligar a máquina no modo "Operacional", proceda da seguinte forma:
- Prima por instantes o botão das funções (1).
- O indicador LED ⏻ do botão das funções (1) acende-se para indicar o modo "Operacional".
- A máquina pode ser alimentada.
INSERÇÃO DE PAPEL
DE FOLHAS INDIVIDUAIS:
- Inserir o papel através da ranhura de alimentação de papel.
- A máquina avança automaticamente e puxa o papel. Após a operação de corte a máquina desliga automaticamente.
Nota: Para a destruição de películas transparentes, a máquina tem de ser mudada manualmente para a rotação para a frente (mantenha premido o botão de avanço (2) durante, aprox., 2 segundos).
Com um breve toque no botão das funções (1) (função "Parar"), o processo de destruição pode ser parado em qualquer altura. Para continuar, mantenha premido o botão de avanço (2) durante, aprox., 2 segundos.
Se a máquina não for usada durante aprox. 5 minutos, desliga-se automaticamente.
Indicação: Para, com referência ao tamanho das partículas, obter um resultado correcto de corte, e por consequência alcançar o grau de segurança conforme DIN 32757, indicado no folheto, o papel a ser cortado deve sempre ser inserido em angulo recto em relação ao dispositivo de corte, e numa quantida adequada na área central do compartimento de admissão do dispositivo de corte.
Nunca alimente o aparelho com uma quantidade de material superior à máxima indicada (veja "DADOS TÉCNICOS")!
Se, mesmo assim, alguma vez entrar demasiado material no mecanismo de corte, veja "FALHA", em "CONGESTIONAMENTO DE MATERIAL NO APARELHO".
ESVAZIAR O
RECIPIENTE DE SAÍDA DE PAPEL (Fig. 3):
Quando o recipiente de saída de papel estiver cheio, máquina desliga. A indicação de controlo (10) acende. Esvazie o recipiente de saída de papel conforme descrito a seguir:
- Abra a porta. A indicação de controlo (8) acende. Se ainda houver material no compartimento de admissão, acende-se adicionalmente a indicação de controlo (6).
- Retire o saco cheio e elimine o seu conteúdo. A indicação de controlo (10) apaga-se.
- Insira o saco vazio e feche a porta. A indicação de controlo (8) apaga-se.
- Se o indicador de controlo 66(6) estiver aceso, prima o botão de avanço (2) por instantes. O material restante na ranhura de alimentação é destruído e o indicador apaga-se.
Nota: A máquina só funciona com a porta fechada!
INDICAÇÃO DINÂMICA DA CARGA:
A fim de evitar um congestionamento de material e deste modo assegurar um trituramento contínuo e efectivo de suportes de dados, o grau actual de carga do motor durante o processo de trituração é indicado através de luzes em determinadas cores na indicação de controlo (5) (Fig. 1) junto aos botões, conforme indicado a seguir:
Luz verde: Carga < 50 %
Luz amarela: Carga 50 % - 75 %
Luz vermelha: Carga 75 % - 100%
(Função Auto-Reverse)
Em caso de congestionamento devido a fornecimento de demasiado material, a máquina reage da seguinte forma:
- O mecanismo de corte bloqueia, retrocede um pouco (o material é desbloqueado) e pára. O motor desliga-se. O indicador de controlo (ó) acendese.
Proceda da seguinte forma: - Retire o papel reconduzido.
- O mecanismo de corte gira agora automaticamente para a frente e destrói o papel que resta no mecanismo de corte. Durante a rotação para a frente, o indicador LED do botão de avanço (2) acende-se. O indicador de controlo (6) apagase.
- Continue a destruição com menos quantidade de papel.
MANUTENÇAO
MANUTENÇÃO DO MECANISMO
DE CORTE CRUZADO ("cross-cut"):
Os mecanismos de corte cruzado ("cross-cut") têm de ser lubrificados depois de um determinado tempo de operação. Se o indicador de controlo (7) se acender, proceda da seguinte forma:
Distribua um pouco do óleo especial que é parte do fornecimento numa folha de papel e insira este no compartimento de admissão.
O papel é recolhido e ao mesmo tempo o óleo necessário à lubrificação alcança o mecanismo de corte.
Nota: Para apagar a indicação, depois de lubrificar o mecanismo de corte, confirme o procedimento desta forma:
- Abra a porta até o indicador de controlo (8) se acender. Os indicadores de controlo 📄7) e (4) piscam.
- Mantenha premido o botão de retrocesso (4) até o indicador de controlo 7) se apagar.
- Volte a fechar a porta.
O mecanismo de corte inicia automaticamente um ciclo de limpeza (rotação para a frente e para trás) e desliga-se. A máquina volta ao estado operacional. Para encomendar o óleo especial, consulte "ACESSÓRIOS ESPECIAIS".
ECONOMIZAÇÃO AUTOMÁTICA DE ENERGIA:
Se a máquina não for usada durante algum tempo, desliga-se automaticamente depois de aprox. 5 min.
O indicador LED do botão das funções (1) do modo "Operacional" apaga-se. Para a voltar a ligar, prima por instantes o botão das funções.
Se, ao abrir a porta, ainda houver material no compartimento de admissão, o motor desliga-se e o mecanismo de corte para. Acende-se a indicação de controlo (6).
Fecha a porta e confirme o estado premindo o botão de avanço (2) por instantes. O material de corte existente é conduzido ao mecanismo de corte e destruído.
Se ao ligar ainda máquina ainda houver material no compartimento de admissão, acende-se a indicação de controlo (6).
Retire o material e confirme o estado premindo o botão de avanço (2) por instantes.
PROTECÇÃO DO MOTOR:
Se estiver sobrecarregado, o motor desliga-se. O indicador de controlo ♂ (9) acende-se.
Após um período de arrefecimento de aprox. 15 a 20 minutos (conforme o modelo e a temperatura ambiente), pode voltar a ligar o aparelho.
MANUTENÇAO
LIMPEZA DAS CÉLULAS FOTOELÉCTRICAS
(Fig. 4):
Se ficarem pedaços de papel na ranhura de alimentação (por ex. depois de um congestionamento de papel) é possível que o aparelho já não se desligue porque o dispositivo fotoeléctrico detecta o estado “ocupado”.
Pode retirar os pedaços de papel ou limpar a célula fotoeléctrica introduzindo mais uma folha de papel no mecanismo de corte ou activando a rotação inversa da máquina e, com um pincel, limpar por instantes o dois “olhos” da célula fotoeléctrica.
Se o indicador de controlo (9) piscar juntamente com o indicador LED do botão das funções (1) ou apenas o indicador de controlo (8), é porque há uma falha eléctrica. Não é possível colocar a máquina em funcionamento.
Neste caso, informe o seu revendedor autorizado.
LISTA DE CONTROLO EM CASO DE FALHA:
Se o aparelho não funcionar, verifique os seguintes pontos:
- A ficha está ligada à rede?
- A porta está fechada?
- O recipiente de saída de papel está cheio? Siga as instruções conforme "ESVAZIAR O RECIPIENTE DE SAÍDA DE PAPEL".
- Há congestionamento de material no aparelho? Siga as instruções em “CONGESTIONAMENTO DE MATERIAL NO APARELHO”.
- O motor ficou sobrecarregado? Veja em "PROTECÇÃO DO MOTOR".
Se nenhum destes pontos de verificação se aplicar, informe o seu revendedor autorizado.
DISPOSIÇÃO
DISPOSIÇÃO DA MÁQUINA:
Quando jogar a máquina fora, cuide que a disposição da mesma seja condizente com as normas de proteção do meio ambiente. Não disponha partes da máquina ou da sua embalagem no lixo caseiro.
DADOS TECNICOS
Largura do corte:
| 175SC2: | 3,8 mm (tiras) |
| 5,8 mm (tiras) | |
| 175CC3: | 4x46 mm (cross-cut) |
| 175CC4: | 1,9x15 mm (cross-cut) |
| 175CC5: | 0,8x12 mm (cross-cut) |
| 175CC6: | 0,8x4,5 mm (cross-cut) |
Velocidade do corte:
| 175SC2: | 0,12 m/seg. |
| 175CC3/CC4: | 0,10 m/seg. |
| 175CC5: | 0,15 m/seg. |
| 175CC6: | 0,23 m/seg. |
Capacidade do corte:
| 175SC2 3,8 mm: | 40-45 folhas (70g/m ^2 ) |
| 175SC2 5,8 mm: | 65-70 folhas (70g/m ^2 ) |
| 175CC3: | 40-50 folhas (70g/m ^2 ) |
| 175CC4: | 25-30 folhas (70g/m ^2 ) |
| 175CC5: | 15-17 folhas (70g/m ^2 ) |
| 175CC6: | 8-10 folhas (70g/m ^2 ) |
Tensão de ligação:
| 240V/50Hz |
| 120V/60Hz |
| 100V/50/60Hz |
Segurança:
| 230V/50Hz: | 16 A (ociosa) |
| 240V/50Hz: | 13 A (ociosa) |
| 120V/100V/50/60Hz: | 20 A (ociosa) |
| Largura de trabalho: | 405 mm |
| Nivel de ruido: | ca. 52 dB(A) |
| Potência: | 1,9 kW |
| Dimensões (LxPxA): | 660x560x1050 mm |
| Peso: | ca. 90 kg |
ACESSORIOS ESPECIAIS
Designação
Indicação: No caso de encomendar mais tarde peças dos acessórios especiais e no caso de necessitar peças de reposição, dirija-se ao seu revendedor especializado.
N° de encomenda
99952
88035
