GEBRUIKSAANWIJZING 175 CC4 Intimus

Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen!

<< Het apparaat mag niet door verscheidene personen tegelijkertijd worden bediend! Het ontwerp van de veiligheidselementen berust op een veilige bediening in eenmansbedrijf.

<< Gevaar voor verwondingen! Losse onderdelen van kleding, dassen, sie-raden, lang haar of andere losse voorwerpen uit de buurt van de toevoergleuf houden!

<< Tijdens het versnipperen mogen geen andere werzaamheden (b.v. reinigen) aan het toestel worden uitgevoerd!

<< Gevaar voor verwondingen! Geen vingers in de toevoeropening steken!

<< Dit toestel is geen speelgoed en mag dus niet door kinderen worden gebruikt!

<< Bij gevaar de machine met de hoofd-schakelaar of noodschakelaar uitschakelen of de stekker uit het stopcontact trekken!

De veiligheidstechnische voorzieningen (afmetingen, toevoeropeningen, veiligheids-schakelaars enz.) van dit toestel garanderen op geen enkele manier een gevaarloos gebruik door kinderen.

<< Voordat de machine wordt geopend de stekker uit het stopcontact trekken! Reparaties mogen alleen door een vakman worden uitgevoerd!

BEDIENING

BEDIENINGSELEMENTEN:

1 = Functietoets (afb. 1)

„Bedrijfsgereed“ / „Uit“ / „Stop“ Deze toets heeft drie functies:

a) „Bedrijfsgereed“

Door kort op deze toets te drukken wordt de machine op "Bedrijfsgereed" geschakeld. Tegelijk gaat de geïntegreerde LED-weergave ⏻ branden.

b) „Uit“

Wanneer deze toets in de bedrijfsmodus "Bedrijfsgereed" gedurende ca. 3 sec. ingedrukt, wordt de machine uitgeschakeld.

Aanwijzing: Wanneer de machine gedurende ca. 5 minuten niet wordt gebruikt, schakelt de machine automatisch uit.

c) „Stop“

Wanneer deze toets bij een draaiend snijwerk kort wordt ingedrukt, wordt het uitgeschakeld en blijft staan.

5 6 7 8 2 9 1 10 3

afb. 1

Deze toets heeft twee functies:

a) Wanneer deze toets kort wordt ingedrukt, draait het snijwerk een paar seconden verder, bijv. om in het snijwerk achtergebleven versnipperd materiaal uit te voeren. Tegelijk gaat de geïntegreerde LED-weergave branden. b) Wanneer deze toets gedurende ca. twee seconden wordt ingedrukt, draait het snijwerk continu verder en de machine kan niet worden gevuld. Tegelijk gaat de geïntegreerde LED-weergave branden.

3 = Achteruittoets (afb. 1)

Wanneer deze toets wordt bediend draait het snijwerk een poosje achteruit. Tegelijk gaat de geïntegreerde LED-weergave branden.

4 = Lichtgordijn (vooruit draaien) (afb. 3)

Start het versnipperen zodra materiaal in de toevoerschacht wordt ingevoerd. Tegelijk gaat de LED-weergave ↑ van de vooruittoets branden.

4

afb. 2

INBEDRIJFSTELLING

TOEPASSINGSGEBIED:

De shredder intimus 175SC2/CC3/CC4/CC5/CC6 is een machine voor het versnipperen van normaal papier.

Gebruik dit apparaat uitsluitend voor het versnipperen van papier!

Het versnipperen van andere gegevensdragers, of van nietjes en papercips bij de modellen met snijbreedte 0,8x12 mm (CC5) of 0,8x4,5 mm (CC6), kan persoonlijk letsel veroorzaken (bijv. door splinters van vaste materialen enz.), en het apparaat beschadigen (bijv. vernieling van het snijwerk enz.).

him (CCo), kan persoonlijk letser veroorzaken (bijv. door splinters van vaste materialen enz.), en het apparaat beschadigen (bijv. vernieling van het snijwerk enz.).

Uitzondering: Bij modellen met snijbreedte 3,8mm, 5,8mm, 4x46mm, 1,9x15mm kunnen ook afzonderlijke cd's of 3,5" computer-diskettes worden versnipperd.

OPSTELLING:

• Apparaat uitpakken en opstellen.
• Plastic zak in de opvangbak plaatsen.
• Stekker van het apparaat in een stopcontact steken (voor gegevens m.b.t. de noodzakelijke zekering voor het stop-contact zie „TECHNISCHE GEGEVENS“).

De roosters in de behuizing dienen voor de koeling en mogen niet afgedekt of versperd worden!

De aansluiting van het apparaat op het stroomnet moet vrij toegankelijk zijn! De machine mag alleen in gesloten en niet te koude ruimten (10 °C tot 25 °C) worden opgesteld!

BEDIENING

Geeft tijdens het versnipperen door op kleur gecodeerd licht de momentane belastingsgraad van de motor aan (zie beschrijving bij "LDYNAMISCHE LASTWEERGAVE").

„Materiaalophoping in het apparaat“ / „Lichtgordijn bedekt bij deuropening of bij het inschakelen“

Voor de aanpak zie de betreffende beschrijving in het hoofdstuk "STORING".

a) „Materiaalophoping in het apparaat“ Gaat branden wanneer er te vee materiaal in het snijwerk is ingevoerd Het snijwerk blokkeert, draait vervolgen een stuk achteruit en blijft dan staan. De motor wordt uitgeschakeld.
2) „Lichtgordijn bedekt bij deuropening“

Licht op, wanneer zich bij het openen van de deur nog materiaal in de toevoerschacht bevindt.

Het snijwerk gaat stilstaan.

De motor wordt uitgeschakeld.

c) „Lichtgordijn bedekt

bij het inschakelen"

Licht op, wanneer zich bij het inschakelen van de machine nog materiaal in de toevoerschacht bevindt.

BEDIENING

BEDIENINGSELEMENTEN:

„Snijwerk met olie smeren“

Gaat branden, wanneer het snijwerk van de Cross-Cut-versie met olie gesmeerd moet worden. Het smeren moet met de achteruittoets (4) worden bevestigd (zie beschrijving bij "ONDERHOUD SNIJWERK").

Gaat branden, wanneer de deur van de onderkast open is. De machine wordt automatisch uitgeschakeld en kan niet worden opgestart, zolang de deur open staat.

Knippert, wanneer er een elektrische storing aan de deursensors is opgetreden. De machine wordt uitgeschakeld. Neem contact op met uw dealer.

Voor de aanpak zie de betreffende beschrijving in het hoofdstuk "STORING".

a) „Motorbeveiliging“

Gaat branden, wanneer de motor overbelast is geraakt en is uitgeschakeld. De machine kan gedurende de afkoelfase van de motor niet worden opgestart.

Knippert, wanneer er een elektrische storing aan de bedieningsprint is opgetreden. Tegelijk gaat de LED-weergave ⏻ van functieschakelaar (2) knipperen. De machine wordt uitgeschakeld. Neem contact op met uw dealer.

10 = Controlelampje

„Opvangbak vol“ (afb. 1)

Licht op, wanneer de opvangbak vol is en geleegd moet worden.

Het snijwerk wordt uitgeschakeld.

MACHINE INSCHAKELEN

Om de machine op "Bedrijfsgreed" te schakelen gaat u als volgt te werk:

• Functietoets (1) kort bedienen.
• De LED-weergave van de functietoets (1) gaat voor "Bedrijfsgereed" branden.
• De machine kan worden gevuld.

• Voer het papier via de gleuf naar het snijmechanisme.
• De machine schakelt automatisch vooruit en trekt het papier naar binnen. Na het versnipperen schakelt de machine zichzelf uit.

Aanwijzingen: Voor het versnipperen van lichtdoorlatende folies moet de machine handmatig op vooruitdraaien worden gezet (vooruittoets (2) ca. 2 sec. ingedrukt houden). Door een korte bevestiging met de functietoets (1) ("Stop"-functie) kan de versnipperprocedure te allen tijde worden gestopt. Om door te gaan moet de vooruittoets (2) ca. 2 sec. ingedrukt worden gehouden.

Wanneer de machine gedurende een periode van ca. 5 minuten niet wordt gebruikt, schakelt de machine uit.

Tip: Voor de juiste snippergrootte en om het in de folder aangegeven veiligheidsniveau volgens DIN 32757 te bereiken, steekt u het papier altijd onder een rechte hoek en in aangepaste hoeveelheden in het midden van de invoergleuf.

Doe nooit meer dan de maximaal aangegeven hoeveelheid materiaal in de machine (zie "TECHNISCHE GEGEVENS")!

Mocht er ondanks dat te veel materiaal in het snijwerk terechtkomen, kijk dan bij "STORING" "MATERIAALOPHOPING IN HET APPARAAT".

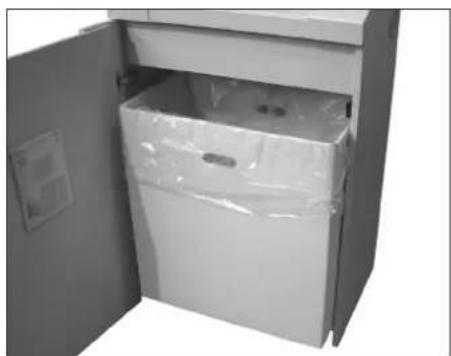

LEGEN VAN DE OPVANGBAK (afb. 3):

Als de opvangbak vol is, schakelt de machine uit. Het controlelampje (10) licht op. Maak de opvangbak als volgt leeg:

• Deur openen. Het controlelampje (8) licht op. Als zich nog materiaal in de toevoerschacht bevindt, is het controlelampje (6) tevens verlicht.
• Volle zak eruit nemen en de inhoud in het afval deponeren. Het controlelampje (10) gaat uit.
• Lege zak terugplaatsen en de deur sluiten. Het controlelampje □(8) gaat uit.
• Indien het controlelampje (6) brandt, drukt u even op de vooruittoets (2). In de toevoerschacht gebleven materiaal wordt versnipperd en de weergave dooft.

Aanwijzing: De machine draait alleen bij gesloten deur!

LDYNAMISCHE LASTWEERGAVE:

Om materiaalophoping te vermijden en een continue en effectieve vernietiging van de gegevensdragers te bereiken, wordt tijdens het versnipperen de momentane belastingsgraad van de motor aan de hand van een zich bij de schakelaars bevindend controlelampje (5) (afb. 1) door een op kleur gecodeerd licht als volgt weergegeven:

Groen licht: Belasting < 50%

Geel licht: Belasting 50 - 75%

Rood licht: Belasting 75 - 100%

5 6 7 8 2 9 1 10 3

afb. 1

4

afb. 2

Wanneer er door te veel toevoer materiaal vast loopt, reageert de machine als volgt:

- Het snijwerk blokkeert, draait vervolgens een stuk achteruit (materiaal wordt vrijgegeven) en blijft dan staan. De motor wordt uitgeschakeld. Het controlelampje 65 (6) gaat branden.

Ga als volgt te werk:

• Teruggevoerd papier uitnemen.
• Snijwerk draait automatisch vooruit en versnippert de rest papier die nog in het snijwerk zit. Tijdens het vooruitdraaien brandt de LED-weergave van de vooruittoets (2). Het controlelampje (6) dooft.
• Ga door met het versnipperen van kleinere papierhoeveelheden.

ONDERHOUD

ONDERHOUD SNIJWERK (Cross-Cut):

Cross-Cut-snijwerken moeten na een bepaalde tijd van werking met olie worden ingesmeerd. Wanneer de controleweergave (7) gaat branden, gaat u als volgt te werk:

Verdeel een kleine hoeveelheid van de meegeleverde speciale olie op een blad papier en plaats deze in de toevoerschacht. Doordat het papier in het snijwerk wordt getrokken, smeert het olie op deze manier het snijwerk.

Aanwijzing: Om de weergave te wissen moet na het uitvoeren van de oliesmering van het snijwerk deze procedure als volgt worden bevestigd:

• Open de deur zo ver tot het controlelampje (8) gaat branden. De controlelampjes 7) en 9 (4) knipperen.
• Achteruittoets (4) indrukken en ingedrukt houden tot het controlelampje 📄7) dooft.
• Deur weer sluiten.

Het snijwerk begint nu automatisch met een reinigingscyclus (vooruit/achteruit) en schakelt vervolgens uit. De machine is weer gebruiksklaar. Voor bijbestelling van de speciale olie, zie "SPECIAAL TOEBEHOREN".

AUTOMATISCHE ENERGIEBESPARING:

Wanneer de machine gedurende een poos niet wordt gebruikt, schakelt ze automatisch na 5 min. uit. De LED-weergave ⏻ van de functietoets (1) voor "Bedrijfsgereed" dooft. Druk voor het opnieuw inschakelen even op de functietoets.

Als zich bij het openen van de deur nog materiaal in de toevoerschacht bevindt, schakelt de motor uit en het snijmechanisme komt toe stilstand. De controle-display (6) licht op.

Sluit de deur en bevestig de situatie door kort op de vooruittoets (2) te drukken. Het aanwezige materiaal wordt naar het snijwerk geleid en versnipperd.

Als zich bij het inschakelen van de machine nog materiaal in de toevoerschacht bevindt, licht het controlelampje (6) op.

Verwijder het materiaal en bevestig de situatie door kort op de vooruittoets (2) te drukken.

MOTORBEVEILIGING:

Mocht de motor overbelast worden, schakelt hij uit. Het controlelampje ♂ (9) gaat branden.

Na een afkoelfase van ca. 15-20 minuten (afhankelijk van het model en de ruimtetemperatuur) kunt u het apparaat opnieuw opstarten.

ONDERHOUD

REINIGING VAN DE FOTOCELLEN (afb. 4):

Wanneer er stukken papier in de invoerspleet terecht komen (bijv. na een papierophoping) is het mogelijk dat het apparaat vanwege een "bedekt" lichtgordijn niet meer uitschakelt.

U kunt de stukken papier verwijderen of de fotocel reinigen door nog een vel papier in het snijwerk te doen of de machine op achteruitdraaien zetten en met een kwastje even over de "ogen" van de fotocel te vegen.

4

afb. 4

ELEKTRISCHE STORING:

Wanneer de controleweergave ♂ (9) samen met de LED-weergave ⏻ van de functieschakelaar (1) of alleen de controleweergave ⏱ (8) knippert, is er sprake van een elektrische storing. De machine kan niet worden opgestart. Neem in dit geval contact op met uw dealer.

CHECKLIJST BIJ STORINGEN:

Mocht het apparaat niet functioneren, dient u de volgende punten te controleren:

• is de netstekker aan het spanningsnet aangesloten?
• is de deur gesloten?
• is de opvangbak vol?

Volg de instructies bij "LEGEN VAN DE OPVANGBAK".

- is er materiaal vastgelopen in het apparaat?

Volg de instructies vermeld bij "MATERIAALOPHOPING IN HET APPARAAT".

Wanneer geen van de te controleren punten van toepassing zijn, neem dan contact op met uw dealer.

AFDANKEN

AFDANKEN VAN HET TOESTEL:

Indien u na hopelijk lang en tevreden gebruik het toestel wenst weg te gooien, doe dit dan milieuvriendelijk. Delen van het toestel of de verpakking niet wegwerpen met uw gewone huishoudelijk afval.

TECHNISCHE GEGEVENS

Snijbreedte:
175SC2:	3,8 mm (strook)
	5,8 mm (strook)
175CC3:	4x46 mm (cross-cut)
175CC4:	1,9x15 mm (cross-cut)
175CC5:	0,8x12 mm (cross-cut)
175CC6:	0,8x4,5 mm (cross-cut)
Snijsnelheid:
175SC2:	0,12 m/Sek.
175CC3/CC4:	0,10 m/Sek.
175CC5:	0,15 m/Sek.
175CC6:	0,23 m/Sek.
Snijapaciteit:
175SC2 3,8 mm:	40-45 blad ( 70g/m^2 )
175SC2 5,8 mm:	65-70 blad ( 70g/m^2 )
175CC3:	40-50 blad ( 70g/m^2 )
175CC4:	25-30 blad ( 70g/m^2 )
175CC5:	15-17 blad ( 70g/m^2 )
175CC6:	8-10 blad ( 70g/m^2 )
Aansluitspanning:	230V/50Hz
	240V/50Hz
	120V/60Hz
	100V/50/60Hz

Zekering:

230V/50Hz: 16 A (traag)

240V/50Hz: 13 A (traag)

120V/100V/50/60Hz: 20 A (traag)

Werkbreedte: 405 mm

Geluidsniveau: ca. 52 dB(A)

Vermogen: 1,9 kW

Afmetingen (BxDxH): 660x560x1050 mm

Gewicht: ca. 90 kg

SPECIALE TOEBEHOREN

Benaming	Best. nr.
Plastic zak, 600 x 500 x 1000 x 0,05 mm	99952
Flesje olie, 110 ml (cross-cut)	88035
Opmerking: Voor het nabestellen van speciale toebehoren en voor reserveonderdelen kunt u bij uw dealer terecht.
