175 CC4 - Makulator Intimus - Gratis bruksanvisning og manual

Produkttype	Dokumentshredder
Merke	Intimus
Modell	175 CC4
Skjærebredde	1,9 x 15 mm (krysskutt)
Arbeidsbredde	405 mm
Effekt	1,9 kW
Støynivå	Omtrent 52 dB(A)
Mål (L x B x H)	660 x 560 x 1050 mm
Vekt	Omtrent 90 kg
Strømforsyning	230 V / 50 Hz, sikring 16 A (treg)
Skjærekapasitet	Mater alltid i rett vinkel og i passende mengde; ikke overskrid maksimal kapasitet angitt i tekniske data
Sikkerhet	Automatisk stopp ved overbelastning, motorvern med kjøling, lysbarriere, dørlås, nødstopp via hovedbryter
Vedlikehold	Regelmessig smøring av skjæreenhet med spesialolje; rengjøring av fotoceller ved behov
Medfølgende tilbehør	Plastpose (ref. 99952), spesialolje 110 ml (ref. 88035)
Sikkerhetsnivå	I henhold til standard DIN 32757 (partikkelstørrelse 1,9 x 15 mm)

Ofte stilte spørsmål - 175 CC4 Intimus

Hvordan bruke Intimus 175 CC4 destruktør?

Trykk kort på funksjonstasten (1) for å sette maskinen i Klar til bruk-modus. Sett papiret inn i mateåpningen; lysbarrieren starter automatisk kverningen. For midlertidig stopp, trykk på funksjonstasten igjen (Stopp-funksjon). For kontinuerlig fremoverkjøring, hold inne fremover-tasten (2) i ca. 2 sekunder.

Hva gjør jeg ved papirstopp?

Kontrollampen (6) lyser og skjæreenheten stopper. Fjern overflødig papir. Skjæreenheten går deretter automatisk fremover for å kverne restene. Om nødvendig, trykk kort på fremover-tasten (2). Fortsett kverningen med en mindre papirmengde.

Hvordan tømme kurven?

Når lampen (10) lyser, åpne døren. Ta ut den fulle posen og erstatt med en tom. Lukk døren. Hvis lampen (6) fortsatt lyser, trykk kort på fremover-tasten (2) for å kverne gjenværende materiale i spalten.

Hvordan smøre skjæreenheten?

Når lampen (7) lyser, fordel litt spesialolje på et ark og sett det inn i spalten. Åpne døren til lampen (8) lyser, trykk deretter på revers-tasten (4) til lampen (7) slukker. Lukk døren; en automatisk rengjøringssyklus utføres.

Hva betyr den røde lysindikatoren?

Lampen (5) indikerer motorbelastning: grønn < 50 %, gul 50-75 %, rød 75-100 %. Hvis lampen (9) lyser, er motoren overbelastet; vent 15-20 minutter på avkjøling før du starter på nytt.

Hvordan rengjøre fotocellene?

Ved funksjonsfeil på lysbarrieren, sett inn et nytt ark eller bruk en børste for å rengjøre øynene på fotocellene etter å ha aktivert revers.

Hvorfor starter ikke maskinen?

Sjekk strømstøpselet, dørlukking (lampe 8), kurvnivå (lampe 10), fravær av papirstopp (lampe 6) eller motoroverbelastning (lampe 9). Hvis ingen problemer oppdages, kontakt din spesialforhandler.

Kan jeg destruere stifter og binders?

Nei, modellen 175 CC4 er kun beregnet for papir. Kverning av stifter, binders eller andre harde materialer kan skade skjæreenheten og forårsake skader. Kun modeller med skjærebredde 3,8 mm, 5,8 mm, 4x46 mm eller 1,9x15 mm kan destruere CDer eller disketter (én om gangen).

Hvordan stoppe maskinen i nødssituasjon?

Ved fare, bruk hovedbryter eller nødstoppbryter, eller trekk ut støpselet. Maskinen stopper umiddelbart.

Hvor ofte skal det smøres?

Smøring er nødvendig når lampen (7) Smør skjæreenhet lyser. Bruk den medfølgende spesialoljen (ref. 88035). Frekvensen avhenger av bruk; lampen lyser etter en viss driftstid.

BRUKSANVISNING 175 CC4 Intimus

Les gjennom bruksveiledningen før bruken!

Rødt lys: Belastning 75 - 100%

afb. 1

afb. 2

Sikkerhetsinnretningene er konstruert for risikofri betjening av én person.

<< Mens oppkuttingen foregår må det ikke utføres andre arbeider (f.eks. rengjøring o.l.) på maskinen!

<< Maskinen er ikke noe leketøy og er ikke egnet for barn!

Det sikkerhetstekniske totalkonseptet (mål, mateåpninger, sikkerhetsutkoblinger osv.) på denne maskinen gir ingen garanti for at den kan håndteres farefritt av barn.

<< Fare for personskader! Hold löse deler av klær, slips, smykker, langt här og andre löse gjenstander borte fra innföringsåpningen!

<< Fare for personskader! Grip ikke inn i innföringsåpningen med fingrene!

<< I tilfelle av fare slås maskinen av, enten med hovedbryteren eller med nød-av-bryteren, eller ved å dra ut støpslet!

<< Før maskinen åpnes må støpslet dras ut! Reparasjoner må bare utføres av fagfolk!

BETJENING

BETJENINGSELEMENTER:

1 = Funksjonsknapp (bilde 1)

Denne knappen har tre funksjoner:

a) „Driftsklar“

Med et kort trykk på denne knappen blir maskinen satt på „Driftsklar“.

Samtidig lyser den integrerte LED-indikatoren 📍opp.

b) „Av“

Når denne knappen blir holdt trykket i ca. 3 sek. i tilstanden „Driftsklar“, blir maskinen koblet ut.

Merk: Når maskinen ikke blir brukt over et tidsrom på ca. 5 min. kobler maskinen automatisk ut.

c) „Stopp“

Med et kort trykk på denne knappen mens skjæreverktøyet går, blir det koblet ut og står.

bilde 1

Denne knappen har to funksjoner:

a) Med et kort trykk på denne knappen går skjæverktøyet forover i et par sekunder, f.eks. for å sende ut kuttede rester som er igjen i maskinen. Samtidig lyser den integrerte LED-indikatoren ♠ opp.

b) Når denne knappen blir holdt trykket i ca. to sekunder, går skjæreverktøyet i kontinuerlig drift og maskinen kan mates. Samtidig lyser den integrerte LED-indikatoren ↑ opp.

3 = Tilbakeknapp (bilde 1)

Når denne knappen blir trykket, går skjæreverktøyet bakover en kort stund. Samtidig lyser den integrerte LED-indikatoren 🚪 opp.

4 = Fotocelle (forovergang) (bilde 3)

Starter makuleringen så snart materiale tilføres innmatingstrakten.

Samtidig lyser LED-indikatoren ↑ for foroverknappen opp.

bilde 2

BRUK

BRUKSOMRÅDE:

Datashredderen intimus 175SC2/CC3/CC4/CC5/CC6 er en maskin som kutter opp normalt beskrevet papir.

Makuleringen av andre databærere og ved modellene med skjærebredden 0,8x12 mm (CC5) eller 0,8x4,5 mm (CC6) også av stifter og binders kan føre til skader på personer (f.eks. ved. splintring av faste materialer etc.) og skader på apparatet (f.eks. ødeleggelse av skjæverktøyet etc.).

Unntak: Ved modellene med snittbredde 3,8mm, 5,8mm, 4x46mm, 1,9x15mm kan også enkelte CDer og 3,5" datadisketter makuleres.

OPPSTILLING:

• Pakk ut maskinen og still den opp.
• Legg plastposen inn i oppsamlingsbeholderen.
• Slutt maskinen til strømnettet med støpslet (angivelser om nødvendig for-sikring av nett-stikkontakten: se „TEKNISKE DATA“).

Gitteråpningene i huset er beregnet på kjøling og må ikke tildekkes eller lukkes!

Apparatets strømnettilkopling må være fritt tilgjengelig!

Maskinen må bare brukes i lukkede og tempererte (10-25 °C) rom!

BETJENING

5 = Kontroll-indikator (bilde 1)

„Motorens belastningsgrad“

Viser under makuleringen avstemt i fargen motorens momentane belastningsgrad (se beskrivelse ved „DYNAMISK BELAST-NINGSINDIKATOR“).

6 = Kontroll-indikator (bilde 1)

„Materialopphopning i maskinen“ / „Fotocelle tilskygget ved åpen dør eller ved innkobling“

Lyser opp når det ble matet for mye materiale i skjæreverktøyet. Skjæreverktøyet blokkerer, går så et stykke bakover og står. Motoren blir koblet ut.

Lyser opp hvis det fremdeles finnes materiale i innmatingstrakten när døren åpnes.

Skjæreverktøyet stanser.

Motoren blir koblet ut.

„Smøre skjæreverktøy“

Lyser opp når skjæreverktøyet på cross-cut-versjonen må smøres. Smøringen må kvitteres med tilbakeknappen (4) (se beskrivelse i „VEDLIKEHOLD SKJÆREVERKT∅Y“).

8 = Kontroll-indikator (bilde 1)

„Dør åpen“ / „Dør feil“

a) „Dør åpen“

Lyser opp når døren i underskapet er åpen. Maskinen blir automatisk koblet ut og kan ikke startes så lenge døren står åpen.

b) „Elektrisk feil“

Blinker när det er en elektrisk feil i dørsensoren. Maskinen blir koblet ut. Vennligst ta kontakt med forhandleren.

9 = Kontroll-indikator (bilde 1)

„Motoroverbelastning“ /

„Elektrisk feil“

Lyser opp når motoren ble overbelastet og har koblet ut. Mens motoren avkjøles kan den ikke startes.

b) „Elektrisk feil“

Blinker når det er en elektrisk feil inne i styrekortet. Samtidig blinker LED-indikatoren ⏻ for funksjonsknappen (2). Maskinen blir koblet ut. Vennligst ta kontakt med forhandleren.

10 = Kontroll-indikator

Lyser opp når oppsamlingsbeholderen er full og må tømmes.

Skjæreverktøyet kobles ut.

• Trykk kort på funksjonsknappen (1).
• LED-indikatoren ⏻ for funksjonsknappen (1) lyser opp for „driftsklar“.
• Maskinen kan mates.

MATING AV PAPIR I ENKELTARK:

• Før papiret gjennom innføringsåpningen og hen til skjæreapparatet.
• Maskinen kobles automatisk på kjøring forover og drar inn papiret. Etter oppkuttingen slås maskinen automatisk av.

Henvisninger: For kutting av gjennomsiktige folier må maskinen settes på forovergang manuelt (hold foroverknappen (2) trykket i ca. 2 sek.).

Med et kort trykk på funksjonsknappen (1) ("Stopp"-funksjon) kan kuttingen stanses til enhver tid. Fortsett ved å holde foroverknappen (2) trykket i ca. 2 sek.

Når maskinen ikke blir brukt over et tidsrom på ca. 5 min. kobler den ut.

Henvisning: For alltid å få et korrekt skjæreresultat som referer til partikkelstørrelsen, og slik å oppnå sikkerhetstrinnet ifølge DIN 32757 oppgitt i prospektet, må skjærematerialet alltid tilføres vinkelrett til skjæreutstyret og i tilpasset mengde i midten av tilførselssjakten til skjæreutstyret.

Mat aldri mer enn den angitte største mengden av materiale inn i maskinen (se „TEKNISKE DATA“)!

Hvis det likevel har kommet for mye materiale inn i skjæreverktøyet, se under „FEIL“ og „MATERIALOPPHOPNING I MASKINEN“.

T∅MMING AV

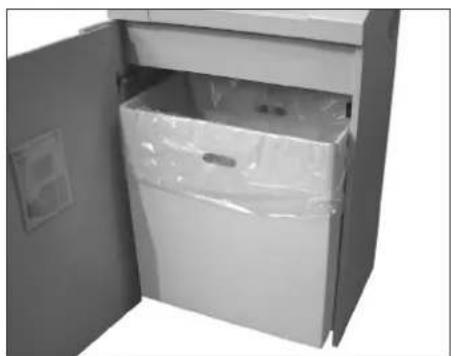

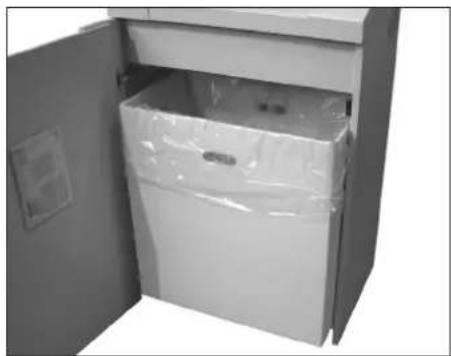

OPPSAMLINGSBEHOLDEREN (bilde 3):

Når oppsamlingsbeholderen er fylt kobler maskinen ut. Kontroll-indikatoren (10) lyser opp. Tøm oppsamlingsbeholderen på følgende måte:

• Äpne dør. Kontroll-indikator (8) lyser opp. Hvis det fremdeles finnes materiale i innmatingstrakten, lyser i tillegg kontroll-indikatoren (6) opp.
• Ta ut full pose og deponer innholdet. Kontroll-indikatoren (10) slukner.
• Sett inn tom pose og lukk døren. Kontroll-indikatoren (8) slukner.
• Hvis kontroll-indikatoren (6) lyser, trykk kort på foroverknappen (2). Materiale som er igjen i matesjakten blir kuttet og indikatoren slukner.

For å unngå materialopphopning og ved dette å oppnå en kontinuerlig og effektiv destruksjon av databærene, vises under makuleringen motorens momentane belastningsgrad ved hjelp av en kontroll-indikator (5) (bilde 1) som befinner seg ved bryterne med lys avstemt i fargen på følgende måte:

Grønt lys: Belastning < 50%

Gult lys: Belastning 50 - 75%

Rødt lys: Belastning 75 - 100%

bilde 1

bilde 2

Når for mye materiale hoper seg opp, reagerer maskinen på denne måten:

• Skjæreverktøyet blokkerer, går deretter et stykke bakover (materialet blir frigitt) og står. Motoren blir koblet ut. Kontroll-indikatoren (6) lyser opp.
  Bruk denne fremgangsmåten:
• Ta ut papir som er ført tilbake.
• Skjæreverktøyet gå nå automatisk forover og kutter de papirrestene som er igjen i skjæreverktøyet. Mens maskinen går forover, lyser LED-indikatoren ↑ for foroverknappen (2). Kontroll-indikatoren (6) slukner.
• Forsett makuleringen med en mindre papirmengde.

FOTOCELLE TILSKYGGET VED ÅPEN D∅R:

Hvis det ved åpning av døren fremdeles skulle være materiale i innmatingstrakten, kobler motoren ut og skjæreverktøyet stanses. Kontroll-indikatoren og) lyser opp.

Lukk døren og kvitter tilstanden med et kort trykk på foroverknappen (2). Materialet blir matet til skjæreverktøyet og kuttet opp.

FOTOCELLE TILSKYGGET VED INNKOBLING:

Hvis det ved innkobling av maskinen fremdeles skulle være materiale i innmatingstrakten, lyser kontroll-indikatoren (6) opp.

Ta ut materialet og kvitter tilstanden med et kort trykk på foroverknappen (2).

MOTORVERN:

Hvis motoren er overbelastet, kobler den ut. Kontroll-indikatoren ♂ (9) lyser opp.

Maskinen kan startes på nytt etter en avkjølingstid på ca. 15-20 minutter (alt etter modell og romtemperatur).

ELEKTRISK FEIL:

Når kontroll-indikatoren (9) blinker sammen med LED-indikatoren ⏻ for funksjonsknappen (1), eller bare kontroll-indikatoren (8), foreligger det en elektrisk feil. Maskinen kan ikke startes.

Ta i dette tilfellet kontakt med forhandleren.

SJEKKLISTE VED FEIL:

Følg instruksjonene ved „T∅MMING AV OPP-SAMLINGSBEHOLDEREN“.

• Har materiale opphopet seg i maskinen? Følganvisningenei „MATERIALOPPHOPNING I MASKINEN“.
• Er motoren overbelastet?

Se „MOTORVERN“.

Hvis ikke noe av dette gjelder, ta kontakt med forhandleren.

VEDLIKEHOLD

Cross-cut-skjæreverktøy må smøres med olje etter en bestemt driftstid. Når kontroll-indikatoren (7) lyser, bruk denne fremgangsmåten:

Fordel litt av den medleverte spesialoljen på et ark papir og tilfør dette så skjæreverktøyet gjennom innmatingstrakten.

Papiret blir trukket inn og samtidig gjennomfører oljen den nødvendige smøringen i skjæreverktøyet.

Merk: For å slukke indikatoren må smøringen av skjæreverktøyet kvitteres på denne måten:

• Åpne døren til kontroll-indikatoren (8) lyser opp. Kontroll-indikatorene (7) og (4) blinker.
• Trykk på tilbakeknappen (4) og hold den trykket til kontroll-indikatoren 📄(7) slukner.
• Lukk døren igjen.

Skjæverktøyet begynner nå automatisk en rengjøringssyklus (forovergang/tilbakegang) og kobler så ut. Maskinen er igjen driftsklar. For bestilling av spesialolje se „SPESIALTILBEH∅R“.

ENERGISPARE-AUTOMATIKK:

Når maskinen ikke blir brukt på en stund, kobler den automatisk ut etter ca. 5 minutter. LED-indikatoren ⏻ for funksjonsknappen (1) for „Driftsklar“ slukner. Trykk kort på funksjonsknappen for å koble maskinen inn igjen.

VEDLIKEHOLD

Hvis det er igjen papirbiter i innløpsslissen (f.eks. etter en papiropphopning), er det mulig at maskinen ikke kobler ut mer fordi fotocellen er „tilskygget“.

Du kan fjerne papirbitene eller rengjøre fotocellen ved å mate et ark papir til skjæreverktøyet, eller sette maskinen i tilbakegang og tørke kort over de to „øynene“ på fotocellen med en pensel.

bilde 4

DEPONERING

DEPÖNERING AV MASKINEN:

Ta hensyn til miljøet när maskinen deponeres etter at den er utbrukt. Ikke kast deler av maskinen eller emballasjen i husholdningsavfallet.

TEKNISKE DATA

Skjærebrede:

175SC2:	3,8 mm (strimler)
	5,8 mm (strimler)
175CC3:	4x46 mm (cross-cut)
175CC4:	1,9x15 mm (cross-cut)
175CC5:	0,8x12 mm (cross-cut)
175CC6:	0,8x4,5 mm (cross-cut)
Skjærehastighet:
175SC2:	0,12 m/sek.
175CC3/CC4:	0,10 m/sek.
175CC5:	0,15 m/sek.
175CC6:	0,23 m/sek.

Skjæreeffekt:

175SC2 3,8 mm:	40-45 ark (70g/m 2 )
175SC2 5,8 mm:	65-70 ark (70g/m 2 )
175CC3	40-50 ark (70g/m 2 )
175CC4 :	25-30 ark (70g/m 2 )
175CC5:	15-17 ark (70g/m 2 )
175CC6:	8-10 ark (70g/m 2 )
Tilslutningsspenning:	230V/50Hz
	240V/50Hz
	120V/60Hz
	100V/50/60Hz

For-sikring:

230V/50Hz:	16 A (treg)
240V/50Hz:	13 A (treg)
120V100V/50//60Hz:	20 A (treg)
Arbeidsbredde:	405 mm
Støynivå:	ca. 52 dB(A)
Effekt:	1,9 kW
Dimensjoner (BxDxH):	660x560x1050 mm
Vekt:	ca. 90 kg

SPESIALTILBEH∅R

Betegnelse

Plastpose, 600 x 500 x 1000 x 0,05 mm

Liten oljeflaske, 110 ml (cross-cut)

NB: Henvend deg til forhandleren for etterbestilling av spesielle tilbehørsdeler og ved behov for reservedeler.
