Produkttype	Dokumentshredder
Merke	Intimus
Modell	Crypto 130 CP6
Kuttetype	Mikroskjæring (partikler på 2x15 mm)
Sikkerhetsnivå	P-5 (DIN 66399)
Skjærekapasitet (70 g/m²)	12 ark per omgang
Inngangsbredde	220 mm
Kurvvolum	30 liter
Mål (L x B x H)	350 x 200 x 400 mm
Vekt	8 kg
Strømforsyning	220-240 V, 50/60 Hz
Effektforbruk	350 W
Støynivå	58 dB (A)
Driftssyklus	5 min på / 20 min av
Hovedfunksjoner	Automatisk stopp, revers, overbelastningsbeskyttelse
Vedlikehold og rengjøring	Regelmessig oljing av kniver med spesiell olje
Sikkerhet	Sikkerhetsbryter, termisk beskyttelse
Reservedeler og reparerbarhet	Reservekniver tilgjengelig, reparerbarhetsindeks 7/10
Hjultype	4 flerretningshjul

Ofte stilte spørsmål - Crypto 130 CP6 Intimus

Hvordan oljer jeg min Intimus Crypto 130 CP6 shredder?

Det anbefales å olje knivene hver 30. minutt med bruk eller etter at kurven er tømt. Påfør noen dråper spesiell shredderolje på et A4-ark og sett det inn i maskinen i fremover-modus. Gjenta operasjonen en gang i måneden ved vanlig bruk.

Hva gjør jeg ved papirstopp?

Ved papirstopp, sett shredderen på Revers (ofte symbolisert med "Rev") for å fjerne det fastkjørte papiret. Hvis det ikke er nok, slå av strømmen og fjern arkene manuelt med en smal tang. Bruk aldri makt for å unngå å skade knivene.

Hvor mange ark kan Crypto 130 CP6 kutte om gangen?

Denne modellen kan makulere opp til 12 ark papir på 70 g/m² per omgang. For tykkere ark eller stifter, reduser antallet for å unngå papirstopp.

Kan jeg kutte stifter og binders?

Ja, Crypto 130 CP6 er designet for å kutte stifter og små metallbinders uten skade. Fjern imidlertid store stifter eller store binders for å bevare knivenes levetid.

Hvordan tømmer jeg oppsamlingskurven?

Løft forsiktig shredderhodet for å få tilgang til kurven. Tøm avfallet i en søppelsekk. Sett deretter hodet tilbake og forsikre deg om at det er ordentlig låst. En nivåsensor indikerer når kurven er full.

Shredderen stopper av seg selv, hvorfor?

Automatisk stopp kan oppstå ved overbelastning (for mange ark) eller overoppheting (for lang kontinuerlig bruk). I så fall, la maskinen avkjøles i 20 minutter før du bruker den igjen. Sjekk også at kurven ikke er full.

Hvor finner jeg reservekniver til Crypto 130 CP6?

Reservekniver er tilgjengelige via Intimus kundeservice eller hos autoriserte forhandlere. Du kan også bestille vedlikeholdssett online. For utskifting anbefales det å kontakte en fagperson.

Er shredderen egnet for intensiv kontorbruk?

Crypto 130 CP6 er designet for moderat profesjonell bruk med en syklus på 5 minutters kontinuerlig drift etterfulgt av 20 minutters hvile. For intensiv kontinuerlig bruk, velg en modell med lengre syklus.

Hvordan rengjør jeg knivene på shredderen?

For å rengjøre knivene, bruk en myk børste eller lofri klut for å fjerne papirrester. Unngå vann eller kjemikalier. Regelmessig oljing (se spørsmål 1) holder knivene i god stand.

Hva er sikkerhetsnivået til Crypto 130 CP6?

Denne shredderen har sikkerhetsnivå P-5 i henhold til DIN 66399, noe som betyr at partiklene måler 2x15 mm. Den egner seg for makulering av konfidensielle og sensitive dokumenter.

BRUKSANVISNING Crypto 130 CP6 Intimus

Les gjennom bruksveiledningen før bruken!

Rødt lys: Belastning 75 - 100%

afb. 1

afb. 2

Sikkerhetsinnretningene er konstruert for risikofri betjening av én person.

<< Mens oppkuttingen foregår må det ikke utføres andre arbeider (f.eks. rengjøring o.l.) på maskinen!

<< Maskinen er ikke noe leketøy og er ikke egnet for barn!

Det sikkerhetstekniske totalkonseptet (mål, mateåpninger, sikkerhetsutkoblinger osv.) på denne maskinen gir ingen garanti for at den kan håndteres farefritt av barn.

<< Fare for personskader! Hold löse deler av klær, slips, smykker, langt här og andre löse gjenstander borte fra innföringsåpningen!

<< Fare for personskader! Grip ikke inn i innföringsåpningen med fingrene!

<< I tilfelle av fare slås maskinen av, enten med hovedbryteren eller med nød-av-bryteren, eller ved å dra ut støpslet!

<< Før maskinen åpnes må støpslet dras ut! Reparasjoner må bare utføres av fagfolk!

BETJENING

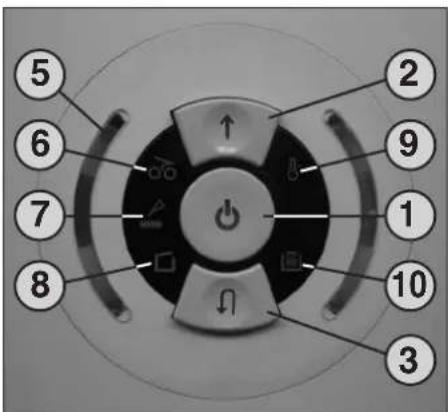

BETJENINGSELEMENTER:

1 = Funksjonsknapp (bilde 1)

Denne knappen har tre funksjoner:

a) „Driftsklar“

Med et kort trykk på denne knappen blir maskinen satt på „Driftsklar“. Samtidig lyser den integrerte LED-indikatoren 📍 opp.

b) „Av“

Når denne knappen blir holdt trykket i ca. 3 sek. i tilstanden „Driftsklar“, blir maskinen koblet ut. Merk: Når maskinen ikke blir brukt over et tidsrom på ca. 5 min. kobler maskinen automatisk ut.

c) „Stopp“

Med et kort trykk på denne knappen mens skjæreverktøyet går, blir det koblet ut og står.

Denne knappen har to funksjoner:

a) Med et kort trykk på denne knappen går skjæreverktøyet forover i et par sekunder, f.eks. for å sende ut kuttede rester som er igjen i maskinen. Samtidig lyser den integrerte LED-indikatoren ↑ opp.

b) Når denne knappen blir holdt trykket i ca. to sekunder, går skjæverktøyet i kontinuerlig drift og maskinen kan mates. Samtidig lyser den integrerte LED-indikatoren ♠ opp.

3 = Tilbakeknapp (bilde 1)

Når denne knappen blir trykket, går skjæreverktøyet bakover en kort stund. Samtidig lyser den integrerte LED-indikatoren 📀 opp.

4 = Fotocelle (forovergang) (bilde 3)

Starter makuleringen så snart materiale tilføres innmatingstrakten.

Samtidig lyser LED-indikatoren ↑ for foroverknappen opp.

bilde 1

bilde 2

BRUK

BRUKSOMRÅDE:

Datashredderen intimus 130SP2/CP4/CP5/CP6/CP7 er en maskin som kutter opp normalt beskrevet papir.

Makuleringen av andre databærere og ved modellene med skjærebredden 0,8x12 mm (CP6) eller 0,8x4,5 mm

(CP7) også av stifter og binders kan føre til skader på personer (f.eks. ved. splintring av faste materialer etc.) og skader på apparatet (f.eks. ødeleggelse av skjæreverktøyet etc.).

OPPSTILLING:

• Pakk ut maskinen og still den opp.
• Legg plastposen inn i oppsamlingsbeholderen.
• Slutt maskinen til strømnettet med støpslet (angivelser om nødvendig for-sikring av nett-stikkontakten: se „TEKNISKE DATA“).

Gitteråpningene i huset er beregnet på kjøling og må ikke tildekkes eller lukkes!

Apparatets strømnettilkopling må være fritt tilgjengelig!

Maskinen må bare brukes i lukkede og tempererte (10-25 °C) rom!

BETJENING

5 = Kontroll-indikator (bilde 1)

„Motorens belastningsgrad“

Viser under makuleringen avstemt i fargen motorens momentane belastningsgrad (se beskrivelse ved „DYNAMISK BELAST-NINGSINDIKATOR“).

6 = Kontroll-indikator (bilde 1)

„Materialopphopning i maskinen“ / „Fotocelle tilskygget ved åpen dør eller ved innkobling“

Lyser opp når det ble matet for mye materiale i skjæreverktøyet. Skjæreverktøyet blokkerer, går så et stykke bakover og står. Motoren blir koblet ut.

b) „Fotocelle tilskygget ved åpen dør“

Lyser opp hvis det fremdeles finnes materiale i innmatingstrakten när døren åpnes.

Skjæreverktøyet stanser. Motoren blir koblet ut.

c) „Fotocelle tilskygget ved innkobling“

Lyser opp hvis det fremdeles finnes materiale i innmatingstrakten när maskinen kobles inn.

BETJENING

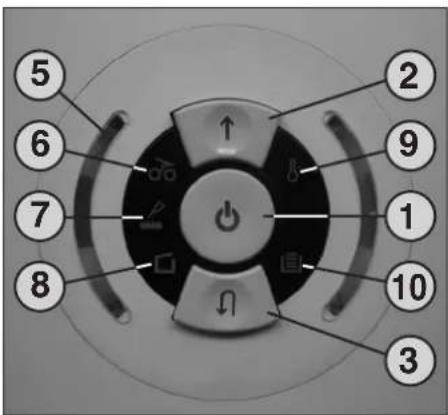

BETJENINGSELEMENTER:

7 = Kontroll-indikator (bilde 1) „Smøre skjæreverktøy“

Lyser opp når skjæverktøyet på cross-cut-versjonen må smøres. Smøringen må kvitteres med tilbakeknappen (4) (se beskrivelse i „VEDLIKEHOLD SKJÆREVERKT∅Y“).

8 = Kontroll-indikator (bilde 1) „Dør åpen“ / „Dør feil“

a) „Dør åpen“

Lyser opp når døren i underskapet er åpen. Maskinen blir automatisk koblet ut og kan ikke startes så lenge døren står åpen.

b) „Elektrisk feil“

Blinker när det er en elektrisk feil i dørsensoren. Maskinen blir koblet ut. Vennligst ta kontakt med forhandleren.

9 = Kontroll-indikator (bilde 1)

„Motoroverbelastning“ / „Elektrisk feil“

Lyser opp när motoren ble overbelastet og har koblet ut. Mens motoren avkjøles kan den ikke startes.

b) „Elektrisk feil“

Blinker når det er en elektrisk feil inne i styrekortet. Samtidig blinker LED-indikatoren ð for funksjonsknappen (2). Maskinen blir koblet ut. Vennligst ta kontakt med forhandleren.

10 = Kontroll-indikator

Lyser opp når oppsamlingsbeholderen er full og må tømmes.

Skjæreverktøyet kobles ut.

• Trykk kort på funksjonsknappen (1).
• LED-indikatoren ⏻ for funksjonsknappen (1) lyser opp for „driftsklar“.
• Maskinen kan mates.

MATING AV PAPIR I ENKELTARK:

• Før papiret gjennom innføringsåpningen og hen til skjæreapparatet.
• Maskinen kobles automatisk på kjøring forover og drar inn papiret. Etter oppkuttingen slås maskinen automatisk av.

Henvisninger: For kutting av gjennomsiktige folier må maskinen settes på forovergang manuelt (hold foroverknappen (2) trykket i ca. 2 sek.).

Med et kort trykk på funksjonsknappen (1) ("Stopp"-funksjon) kan kuttingen stanses til enhver tid. Fortsett ved å holde foroverknappen (2) trykket i ca. 2 sek.

Når maskinen ikke blir brukt over et tidsrom på ca. 5 min. kobler den ut.

Henvisning: For alltid å få et korrekt skjæreresultat som referer til partikkelstørrelsen, og slik å oppnå sikkerhetstrinnet ifølge DIN 32757 oppgitt i prospektet, må skjærematerialet alltid tilføres vinkelrett til skjæretstyret og i tilpasset mengde i midten av tilførselssjakten til skjæretstyret.

Mat aldri mer enn den angitte største mengden av materiale inn i maskinen (se „TEKNISKE DATA“)!

Hvis det likevel har kommet for mye materiale inn i skjæreverktøyet, se under „FEIL“ og „MATERIALOPPHOPNING I MASKINEN“.

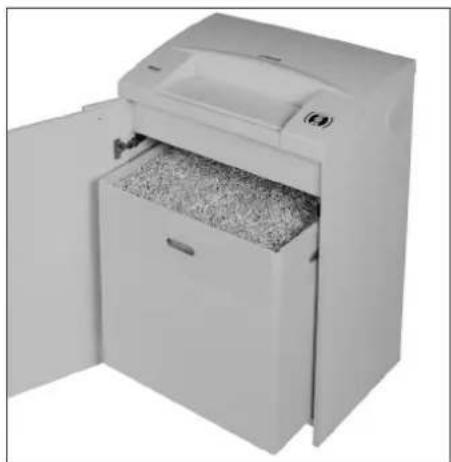

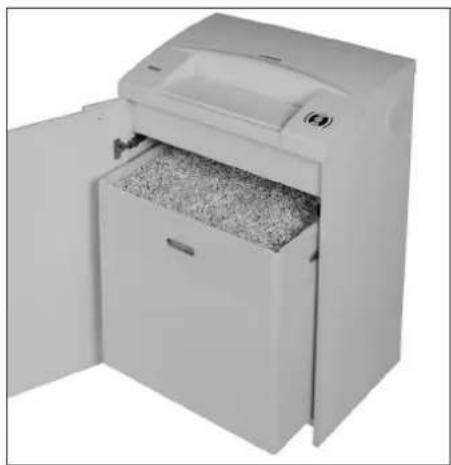

T∅MMING AV

OPPSAMLINGSBEHOLDEREN (bilde 3):

Når oppsamlingsbeholderen er fylt kobler maskinen ut. Kontroll-indikatoren (10) lyser opp. Tøm oppsamlingsbeholderen på følgende måte:

• Äpne dør. Kontroll-indikator (8) lyser opp. Hvis det fremdeles finnes materiale i innmatingstrakten, lyser i tillegg kontroll-indikatoren (6) opp.
• Ta ut full pose og deponer innholdet. Kontroll-indikatoren (10) slukner.
• Sett inn tom pose og lukk døren. Kontroll-indikatoren (8) slukner.
• Hvis kontroll-indikatoren (6) lyser, trykk kort på foroverknappen (2). Materiale som er igjen i matesjakten blir kuttet og indikatoren slukner.

For å unngå materialopphopning og ved dette å oppnå en kontinuerlig og effektiv destruksjon av databærene, vises under makuleringen motorens momentane belastningsgrad ved hjelp av en kontroll-indikator (5) (bilde 1) som befinner seg ved bryterne med lys avstemt i fargen på følgende måte:

Grønt lys: Belastning < 50%

Gult lys: Belastning 50 - 75%

Rødt lys: Belastning 75 - 100%

bilde 1

bilde 2

Når for mye materiale hoper seg opp, reagerer maskinen på denne måten:

- Skjæreverktøyet blokkerer, går deretter et stykke bakover (materialet blir frigitt) og står. Motoren blir koblet ut. Kontroll-indikatoren (6) lyser opp.

Bruk denne fremgangsmåten:

• Ta ut papir som er ført tilbake.
• Skjæreverktøyet gå nå automatisk forover og kutter de papirrestene som er igjen i skjæreverktøyet. Mens maskinen går forover, lyser LED-indikatoren ↑ for foroverknappen (2). Kontroll-indikatoren ⚫ (6) slukner.
• Forsett makuleringen med en mindre papirmengde.

FOTOCELLE TILSKYGGET VED ÅPEN D∅R:

Hvis det ved åpning av døren fremdeles skulle være materiale i innmatingstrakten, kobler motoren ut og skjæreverktøyet stanses. Kontroll-indikatoren (6) lyser opp.

Lukk døren og kvitter tilstanden med et kort trykk på foroverknappen (2). Materialet blir matet til skjæreverktøyet og kuttet opp.

FOTOCELLE TILSKYGGET VED INNKOBLING:

Hvis det ved innkobling av maskinen fremdeles skulle være materiale i innmatingstrakten, lyser kontroll-indikatoren 📞 (6) opp.

Ta ut materialet og kvitter tilstanden med et kort trykk på foroverknappen (2).

VEDLIKEHOLD

Cross-cut-skjæreverktøy må smøres med olje etter en bestemt driftstid. Når kontroll-indikatoren (7) lyser, bruk denne fremgangsmåten:

Fordel litt av den medleverte spesialoljen på et ark papir og tilfør dette så skjæreverktøyet gjennom innmatingstrakten.

Papiret blir trukket inn og samtidig gjennomfører oljen den nødvendige smøringen i skjæreverktøyet.

Merk: For å slukke indikatoren må smøringen av skjæreverktøyet kvitteres på denne måten:

• Åpne døren til kontroll-indikatoren (8) lyser opp. Kontroll-indikatorene ⚠ (7) og ⏻ blinker.
• Trykk på tilbakeknappen (4) og hold den trykket til kontroll-indikatoren 📄7) slukner.
• Lukk døren igjen.

Skjæreverkløyet begynner nå automatisk en rengjøringssyklus (forovergang/tilbakegang) og kobler så ut. Maskinen er igjen driftsklar. For bestilling av spesialolje se „SPESIALTILBEH∅R“.

ENERGISPARE-AUTOMATIKK:

Når maskinen ikke blir brukt på en stund, kobler den automatisk ut etter ca. 5 minutter.

LED-indikatoren for funksjonsknappen (1) for „Driftsklar“ slukner. Trykk kort på funksjonsknappen for å koble maskinen inn igjen.

Hvis det er igjen papirbiter i innløpsslissen (f.eks. etter en papiropphopning), er det mulig at maskinen ikke kobler ut mer fordi fotocellen er „tilskygget“.

Du kan fjerne papirbitene eller rengjøre fotocellen ved å mate et ark papir til skjæreverktøyet, eller sette maskinen i tilbakegang og tørke kort over de to „øynene“ på fotocellen med en pensel.

bilde 4

SPESIALTILBEH∅R

Betegnelse

Plastpose, 600 x 500 x 1000 x 0,05 mm

Liten oljeflaske, 110 ml (cross-cut)

NB: Henvend deg til forhandleren for etterbestilling av spesielle tilbehørsdeler og ved behov for reservedeler.

Best.-nr.

99952

88035

MOTORVERN:

Hvis motoren er overbelastet, kobler den ut. Kontroll-indikatoren 5(9) lyser opp.

Maskinen kan startes på nytt etter en avkjølingstid på ca. 15-20 minutter (alt etter modell og romtemperatur).

ELEKTRISK FEIL:

Når kontroll-indikatoren (9) blinker sammen med LED-indikatoren ⏻ for funksjonsknappen (1), eller bare kontroll-indikatoren (8), foreligger det en elektrisk feil. Maskinen kan ikke startes.

Ta i dette tilfellet kontakt med forhandleren.

SJEKKLISTE VED FEIL:

Følg instruksjonene ved „T∅MMING AV OPP-SAMLINGSBEHOLDEREN“.

- Har materiale opphopet seg i maskinen?

Følganvisningene i „MATERIALOPPHOPNING I MASKINEN“.

- Er motoren overbelastet?

Se „MOTORVERN“.

Hvis ikke noe av dette gjelder, ta kontakt med forhandleren.

DEPONERING

DEPONERING AV MASKINEN:

Ta hensyn til miljøet når maskinen deponeres etter at den er utbrukt. Ikke kast deler av maskinen eller emballasjen i husholdningsavfallet.

TEKNISKE DATA

Skjærebrede:

130SP2:	3,8 mm (strimler)
130CP4:	3,8x36 mm (cross-cut)
130CP5:	1,9x15 mm (cross-cut)
130CP6:	0,8x12 mm (cross-cut)
130CP7:	0,8x4,5 mm (cross-cut)

Skjæreeffekt:

130SP2:

23-25 ark (70g/m2)

130CP4:

20-22 ark (70g/m2)

130CP5:

13-16 ark (70g/m2)

130CP6:

8-10 ark (70g/m2)

130CP7:

5-6 ark (70g/m2)

Arbeidsbredde: 405 mm

Støynivå:

ca. 54 dB(A)

Effekt:

130SP2, 130CP4-CP6:

1,1 kW

130CP7:

1,5 kW

Dimensjoner (BxDxH):

660x430x1020 mm

Vekt:

ca. 60 kg
