Tuotetyyppi	Asiakirjasilppuri
Merkki	Intimus
Malli	Crypto 130 CP6
Leikkaustyyppi	Mikroleikkaus (hiukkaset 2x15 mm)
Turvallisuustaso	P-5 (DIN 66399)
Leikkauskapasiteetti (70 g/m²)	12 arkkia kerralla
Syöttöleveys	220 mm
Säiliön tilavuus	30 litraa
Mitat (L x S x K)	350 x 200 x 400 mm
Paino	8 kg
Virtalähde	220-240 V, 50/60 Hz
Tehonkulutus	350 W
Melutaso	58 dB (A)
Toimintajakso	5 min käynti / 20 min lepo
Päätoiminnot	Automaattinen pysäytys, peruutustoiminto, ylikuormitussuoja
Huolto ja puhdistus	Terien säännöllinen öljyäminen erikoisöljyllä
Turvallisuus	Turvakytkin, lämpösuoja
Varaosat ja korjattavuus	Vaihtoterät saatavilla, korjattavuusindeksi 7/10
Rullien tyyppi	4 monisuuntaista rullaa

Usein kysytyt kysymykset - Crypto 130 CP6 Intimus

Kuinka öljytä Intimus Crypto 130 CP6 -silppurini?

Terät on suositeltavaa öljytä 30 minuutin välein käytön aikana tai roskakorin tyhjentämisen jälkeen. Levitä muutama tippa silppurille tarkoitettua öljyä A4-paperiarkille ja syötä se laitteeseen eteenpäinajotilassa. Toista toimenpide kerran kuukaudessa normaalikäytössä.

Mitä tehdä paperitukoksen sattuessa?

Tukoksen sattuessa aseta silppuri Peruutustilaan (usein merkitty "Rev") poistaaksesi jumiutuneen paperin. Jos tämä ei riitä, katkaise virta ja poista arkit varovasti ohuilla pihdeillä. Älä koskaan väkisin, jotta terät eivät vaurioidu.

Kuinka monta arkkia Crypto 130 CP6 pystyy leikkaamaan kerralla?

Tämä malli pystyy silppuamaan jopa 12 arkkia 70 g/m² paperia kerralla. Paksummilla arkeilla tai nitojen kanssa vähennä määrää tukosten välttämiseksi.

Voinko leikata niittejä ja paperiliittimiä?

Kyllä, Crypto 130 CP6 on suunniteltu leikkaamaan niitit ja pienet metalliset paperiliittimet vaurioitta. Kuitenkin poista suuret mapit tai suuret paperiliittimet terien käyttöiän pidentämiseksi.

Kuinka tyhjentää keräyssäiliö?

Nosta silppurin pää varovasti päästäksesi käsiksi säiliöön. Tyhjennä jätteet roskapussiin. Aseta pää takaisin paikalleen varmistaen, että se on kunnolla kiinni. Täyttötason ilmaisin kertoo, kun säiliö on täynnä.

Silppuri pysähtyy itsestään, miksi?

Automaattinen pysäytys voi tapahtua ylikuormituksen (liian monta arkkia) tai ylikuumenemisen (liian pitkä yhtäjaksoinen käyttö) vuoksi. Anna laitteen jäähtyä 20 minuuttia ennen uudelleenkäyttöä. Tarkista myös, ettei säiliö ole täynnä.

Mistä löydän varaosateriä Crypto 130 CP6:lle?

Varaosaterät ovat saatavilla Intimuksen asiakaspalvelusta tai valtuutetuilta jälleenmyyjiltä. Voit myös tilata huoltosarjoja verkosta. Vaihdon yhteydessä on suositeltavaa kääntyä ammattilaisen puoleen.

Sopiiko silppuri intensiiviseen toimistokäyttöön?

Crypto 130 CP6 on suunniteltu kohtalaiseen ammattikäyttöön, ja sen käyttösykli on 5 minuuttia jatkuvaa käyttöä ja 20 minuuttia lepoa. Jatkuvaan intensiiviseen käyttöön valitse malli, jolla on pidempi käyttösykli.

Kuinka puhdistaa silppurin terät?

Terien puhdistamiseen käytä pehmeää harjaa tai nukkaamatonta liinaa paperijäämien poistamiseen. Vältä vettä tai kemikaaleja. Säännöllinen öljyäminen (katso kysymys 1) pitää terät hyvässä kunnossa.

Mikä on Crypto 130 CP6:n turvallisuustaso?

Tämä silppuri tarjoaa turvallisuustason P-5 standardin DIN 66399 mukaan, mikä tarkoittaa, että hiukkaset ovat 2x15 mm. Se sopii luottamuksellisten ja arkaluonteisten asiakirjojen tuhoamiseen.

KÄYTTÖOHJE Crypto 130 CP6 Intimus

Typ/Type/Túpoç/Tipo/Tyyppi/Típus/Tin:

225-4S + 225-4C + 225-2C + 225-1C + 225-1CF

Lue käyttöohjeet tarkoin läpi ennen käyttöönottoa!

<< Laitetta ei saa käyttää monta henkilöä yhtäaikaa!

Turvalaitteet on suunniteltu siten, että käyttö on vaaratonta vain, kun laitetta käyttää yksi henkilö.

<< Silppuamisvaiheen aikana kaikki muut työt koneella ovat kiellettyjä (esim. puhdistus)!

<< Kone ei ole leikkikalu eikä sitä ole missään nimessä tarkoitettu eikä se sovellu lasten käyttöön!

Tämän koneen kokonaissuunnittelu turvatekniseltä kannalta (mitat, syöttöaukot, turvakatkaisimet jne.) ei takaa minkäänlaista vaaratonta käsittelyä lasten käyttäessä konetta.

<< Loukkaantumisvaara! Irralliset vaatekappaleet, kravatit, korut, pitkät hiukset tai muut irralliset esineet on pidettävä loitolla syöttöaukosta!

<< Loukkaantumisvaara! Älä pane sormiasi syöttöaukkoon!

<< Vaaratilanteessa kone on kytkettävä pois päältä pääkatkaisijalla tai Hätä-Seis-kytkimellä tai irrotettava pistoke pistorasiasta!

<< Pistoke on irrotettava pistorasiasta ennen koneen avaamista!

Korjaustyöt saa suorittaa vain alan ammattimies!

KÄYTTÖ

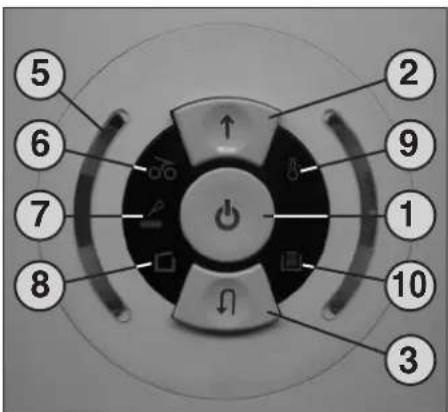

HALLINTAELEMENTIT:

1 = Toimintopainike (kuva 1)

"käyttövalmis"/"pois"/"seis"

Tällä painikkeella on kolme eri toimintoa:

a) "käyttövalmis"

Tätä painiketta lyhyesti painamalla kone kytketään "käyttövalmis"-tilaan. Samanaikaisesti syttyy vastaava LED-merkkivalo Palamaan.

b) "pois"

Kun tätä painiketta pidetään "käyttövalmis"-toiminnossa n. 3 sek. ajan painettuna, kone kytkeytyy pois päältä.

Ohje: Kunkonetta ei käytetän. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä.

c) "seis"

Tämän painikkeen lyhyellä painalluksella terien ollessa käynnissä, teräyksikkö kytketään pois päältä ja se pysähtyy.

2 = Eteenpäin-painike (kuva 1)

Tällä painikkeella on kaksi eri toimintoa:

a) Tämän painikkeen lyhyellä painalluksella teräyksikkö käy parin sekunnin ajan eteenpäin, esim. teräyksikköön jääneen leikkausmateriaalin uloskuljettamiseksi. Samanaikaisesti syttyv vastaava LED-merkkivalo ↑ palamaan.

b) Kun tätä painiketta pidetään n. 2 sekunnin ajan painettuna, teräyksikkö käy jatkuvakäyttöisesti eteenpäin ja koneeseen voidaan syöttää tuhottavaa materiaalia.. Samanaikaisesti syttyy vastaava LED-merkkivalo ↑ palamaan.

3 = Taaksepäin-painike (kuva 1)

Tästä painikkeestapainettaessateräyksikkö käy hetken taaksepäin. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan

4 = Valopuomi (käynti eteenpäin) (kuva 3)

Käynnistää silppuamistoiminnon heti kun materiaalia työnnetään syöttöaukkoon. Samanaikaisesti syttyy eteenpäin-painikkeen LED-merkkivalo ↑ palamaan.

kuva 1

kuva 2

KÄYTTÖÖNOTTO

KÄYTTÖALUE:

Datasilppuri intimus 130SP2/CP4/CP5/CP6/CP7 on tarkoitettu tavallisten asiakirjojan silppuamiseen.

Konetta saa käyttää vain paperin silppuamiseen!

Muunlaisten tietovälineiden, sekä malleissa, joiden leikkuuleveys on 0,8x12 mm (CP6) tai 0,8x4,5 mm (CP7), myös nitomanastojen ja liittimien silppuaminen voi johtaa henkilövammoihin (esim. kovien materiaalien sirpaleista) sekä konevaurioihin (esim. teräpakan rikkoutumiseen).

ASENNUS:

• Laite otetaan pakkauksestaan ja asennetaan paikoilleen.
• Muovisäkki asetetaan säiliöön.
• Liitetään laite virtaverkkoon pistokkeella (tarkistettava tarvittavat pistorasian sulaketiedot ks. "TEKNISET TIEDOT").

Rungossa olevat ritilät ovat jäähdy- tystä varten eikä niitä saa peittää tai tukkia!

Laitteen verkkoliitännän on oltava sellaisessa paikassa, että siihen pääsee helposti käsiksi!

Konetta tulisi käyttää ainoastaan suljetuissa ja lämmitetyissä tiloissa (10-25 °C) !

KÄYTTÖ

5 = Valvontanäyttö (kuva 1)

"Moottorin kuormitusaste"

Näyttää silppuamistoiminnon aikana eri värisin valoin moottorin senhetkisen kuormitusasteen (katso kuvausta "DYNAAMINEN KUORMITUSNÄYTTÖ").

6 = Valvontanäyttö (kuva 1)

"Materiaaliruuhka koneessa" / "Valopuomi päällä oven ollessa auki tai päälle kytkettäessä"

Menettelytavat katso vastaavaa kuvausta otsikosta "HÄIRIÖ".

a) "Materiaaliruuhka koneessa"

Syttyy palamaan, kun teräyksikköön on syötetty liian paljon materiaalia. Teräyksikön käynti lukittuu, käy sen jälkeen vähän aikaa taaksepäin ja pysähtyy. Moottori kytkeytyy pois päältä.

b) "Valopuomi päällä ovea avattaessa"

Merkkivalo syttyy palamaan, kun ovea avattaessa syöttöaukossa on vielä materiaalia.

Teräyksikkö pysähtyy.

Moottori kytkeytyy pois päältä.

c) "Valopuomi päällä päälle kytkettäessä" Merkkivalo syttyy palamaan, kun konetta käynnistettäessä syöttöaukossa on vielä materiaalia.

KÄYTTÖ

HALLINTAELEMENTIT:

7 = Valvontanäyttö (kuva 1)

"Teräyksikkö öljyttävä"

Syttyy palamaan, kun Cross-Cut-version teräyksikköonöljyttävä. Öljyämistoimenpide on kuitattava taaksepäin-painikkeella (4) (katso kuvaus kohdassa TERÄYKSIKÖN HUOLTO").

8 = Valvontanäyttö (kuva 1)

"Ovi auki" / "Oven häiriö"

a) "Ovi auki"

Syttyy palamaan, kun alakaapin ovi on avoinna. Koneen käynti katkaistaan automaattisesti eikä sitä voida käynnistää niin kauan kuin ovi on auki.

b) "Sähköhäiriö"

Vilkkuu, kun oven antureissa on häiriö. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.

9 = Valvontanäyttö (kuva 1)

"Moottorin ylikuormitus" /

"Sähköhäiriö"

Menettelytavat katso vastaavaa kuvausta otsikosta „HÄIRIÖ“.

a) "Moottorinsuoja"

Merkkivalo syttyy palamaan, kun moottoria on ylikuormitettu ja se on kytkeytynyt pois päältä. Konetta ei voi käynnistää moottorin jäähtymisvaiheen aikana.

b) "Sähköhäiriö"

Vilkkuu, kun ohjausjärjestelmän virtapiirissä on häiriö. Samanaikaisesti alkaa toimintokytkimen (2) LED-näyttö vilkkua. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.

10 = Valvontanäyttö

"Keräyssäiliö täynnä" (kuva 1)

Merkkivalo syttyy palamaan, kun keräyssäiliö on täynnä ja se on tyhjennettävä.

Teräyksikkö kytkeytyy pois päältä.

KONEEN KÄYNNISTYS:

Koneen käynnistämiseksi "käyttövalmis"-tilaan toimi seuraavasti:

• Paina lyhyesti toimintopainiketta (1).
• Toimintopainikkeen (1) LED-valo ∅syttyy "käyttövalmis"-tilan merkiksi.
• Koneeseen voidaan syöttää materiaalia.

YKSITTÄISEN PAPERIN SYÖTTÖ:

- Paperi syötetään leikkuriin syöttöraosta.. - Kone kytkeytyy automaattisesti eteenpäinkäyntiin ja vetää paperin sisään. Kun paperi on silputtu, kone pysähtyy automaattisesti.

Ohjeet: Valoa läpäisevien kalvojen silppuamiseksi kone on käsin kytkettävä eteenpäin-käyntiin (painamalla eteenpäin-painiketta (2) n. 2 sek. ajan).

Toimintopainikkeen (1) lyhyellä painalluksella ("seis"-toiminto) voidaan silppuamisvaihe pysäyttää haluttaessa. Työvaiheen jatkamiseksi on taas painettava eteenpäin-painiketta (2) n. 2 sek. ajan.

Kun konetta ei käytetä n. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä.

Ohje: Suikalekokoon nähden aina oikean leikkaustuloksen ja siten esitteessä mainitun DIN 32757 mukaisen turvaluokan saavuttamiseksi on silputtava aineisto syötettävä aina suorassa kulmassa leikkuriin nähden ja sopivassa määrin syöttöaukon keskeltä käsin.

Älä syötä koneeseen milloinkaan enempää materiaalia kuin on sallittu (katso "TEKNISET TIEDOT")!

Mikäli teräyksikköön on kuitenkin joutunut liian paljon materiaalia, katso otsikon "HÄIRIÖ" kohdasta "MATERIAALIRUUHKA KONEESSA".

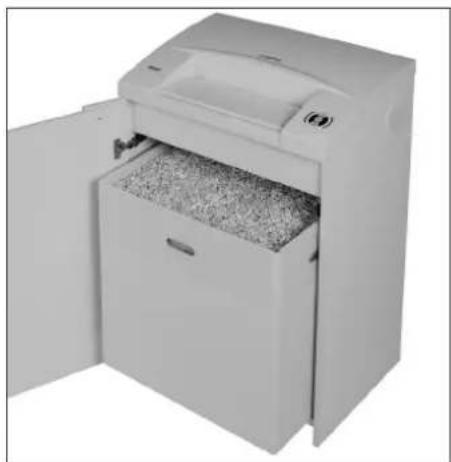

KERÄYSSÄILIÖN

TYHJENTÄMINEN (kuva 3):

Kun keräyssäiliö on täynnä, koneen käynti pysähtyy. Valvontanäytön (10) merkkivalo syttyy palamaan. Tyhjennä keräyssäiliö seuraavasti:

• Avaa ovi. Valvontanäyttö (8) syttyy palamaan. Jos syöttöaukossa on vielä materiaalia, syttyy lisäksi valvontanäyttö (6) palamaan.
• Ota täysinäinen säkki pois ja tyhjennä sen sisältö. Valvontanäytön (10) merkkivalo sammuu.
• Aseta tyhjä säkki paikalleen ja sulje ovi. Valvontanäytön (8) merkkivalo sammuu.
• Mikäli valvontanäytön (6) valo palaa, näppää lyhyesti eteenpäin-painiketta (2). Syöttökanavaan jäänyt materiaali silputaan ja merkkivalo sammuu.

Ohje: Kone käy vain oven ollessa kiinni!

DYNAAMINEN KUORMITUSNÄYTTÖ:

Materiaaliruuhkan välttämiseksi ja siten jatkuvan ja tehokkaan tietovälineiden hävittämisen saavuttamiseksi näytetään silppuamistoiminnon aikana moottorin senhetkinen kuormitusaste hajavalaistuksella toimintakytkimien vieressä olevan valvontanäytön (5) (kuva 1) välityksellä seuraavasti:

Vihreä valo: kuormitus < 50%

Keltainen valo: kuormitus 50 - 75%

Punainen valo: kuormitus 75 - 100%

kuva 1

kuva 2

Jos materiaali ruuhkautuu liiallisen syöttämisen vuoksi, kone reagoi seuraavasti:

- Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin (materiaalin vapauttamiseksi) ja pysähtyy. Moottori kytkeytyy pois päältä. Valvontanäyttö (6) syttyy palamaan.

Toimi tällöin seuraavasti:

• Ota takaisin työnnetty paperi pois.
• Teräyksikkö käy nyt automaattisesti eteenpäin ja silppuaa jäljelle jääneen paperimateriaalin. Eteenpäin-painikkeen (2) LED-näyttö ↑ palaa koneen käydessä eteenpäin. Valvontanäyttö (6) sammuu.
• Jatka silppuamista pienemmällä paperimäärällä.

VALOPUOMI PÄÄLLÄ OVEA AVATTAESSA:

Jos ovea avattaessa syöttöaukossa on vielä materiaalia, moottorin käynti katkaistaan ja teräyksikkö pysähtyy. Valvontanäytön (6) merkkivalo syttyy palamaan.

Sulje ovi ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (2). Jäljellä oleva aines syötetään teräyksikköön ja silputaan pieneksi.

VALOPUOMI PÄÄLLÄ KÄYNNISTETTÄESSÄ:

Jos konetta käynnistettäessä syöttöaukossa on vielä materiaalia, syttyy valvontanäytön (6) merkkivalo palamaan.

Poista materiaali ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (2).

HUOLTO

Cross-cut-teräpakat on voideltava aina tietyn käyttötuntimäärän kuluttua. Kun valvontanäytön merkkivalo (7) syttyy, toimi seuraavasti:

Levitä jonkin verran mukana toimitettua erikoisöljyä paperiarkille ja työnnä se sitten syöttöaukon kautta teräyksikköön.

Paperi vedetään sisään ja samanaikaisesti voideltavaksi tarkoitettu öljy tarttuu teräyksikköön.

Ohje: Jotta merkkivalo sammuu, on suoritetun teräyksikön öljyämisen jälkeen toimenpide kuitattava seuraavasti:

• Avaa ovi niin auki, kunnes valvontanäyttö (8) syttyy. Valvontanäytöt (7) ja (4) vilkkuvat.
• Paina taaksepäin-painiketta (4) ja pidä sitä painettuna, kunnes valvontanäytön 📄7) valo sammuu.
• Sulje taas ovi. Teräyksikkö alkaa nyt automaattisesti puhdistustyökierron (eteenpäin käynti/ taaksepäin käynti) ja kytkeytyy sen jälkeen pois päältä. Kone on taas käyttövalmis. Jos on tarpeen tilata lisää erikoisvoiteluöljyä, katso otsikosta "ERIKOISTARVIKKEET".

ENERGIANSÄÄSTÖ-AUTOMATIIKKA:

Jos konetta ei jonkin aikaa käytetä, se kytkeytyy n. 5 minuutin kuluttua pois päältä. Toimintopainikkeen (1) LED-näyttö "käyttövalmis" sammu. Toimintopainikkeen lyhyellä painalluksella toiminto kytketään taas päälle.

VALOKENNOJEN PUHDISTUS (kuva 4):

Jos paperinpalasia jää syöttöaukkoon (esim. paperiruuhkan jälkeen), on mahdollista, että laite ei kytkeydy pois päältä, koska valopuomi on päällä.

Voit poistaa paperinpalaset tai puhdistaa valokennot syöttämällä paperiarkin koneeseen tai vaihtoehtoisesti kytkemällä koneen taaksepäin-käynnille ja puhdistamalla kevyesti valokennon molemmat "silmät".

kuva 4

ERIKOISVARUSTUS

Nimike

Muovisäkki, 600 x 500 x 1000 x 0,05 mm

Öljypullo, 110 ml (cross-cut)

Ohje: Kun haluat tilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.

Tilaus-nro.

99952

88035

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy pois päältä. Valvontanäyttö ♂ (9) syttyy palamaan.

Noin 15-20 minuutin jäähtymisajan kuluttua (mallista ja huoneen lämpötilasta riippuen) voit käynnistää koneen uudelleen.

SÄHKÖHÄIRIÖ:

Jos valvontanäytön ♂(9) valo vilkkuu yhdessä toimintokytkimen (1) LED-valon ⚙ kanssa tai vain valvontanäyttö ⏱(8), on kyseessä sähköhäiriö. Konetta ei voida käynnistää.

Ota tällöin yhteys alan kauppiaaseen.

TARKASTUSLISTA

HÄIRIÖIDEN SATTUESSA:

Mikäli laite ei toimi, tarkista seuraavat kohdat:

• onko verkkopistoke liitetty verkkoon?
• onko ovi kiinni?
• onko keräyssäiliö täynnä?

Noudata kohdan "KERÄYSSÄILIÖN TYH-JENTÄMINEN" ohjeita.

- onko koneessa materiaaliruuhka?

Noudata otsikon "MATERIAALIRUUHKA KONEESSA" ohjeita.

- onko moottori ylikuormittunut?

Katso otsikosta "MOOTTORINSUOJA".

Jos mikään näistä tarkastuskohdista ei auta, ota yhteys alan ammattiliikkeeseen.

KONEEN HÄVITTÄMINEN

KONEEN HÄVITTÄMINEN:

Hävitä kone sen käyttöiän päätyttyä ym päristönsuojelumääräyksiä noudattaen. Älä heitä mitään koneen tai pakkauksen osia talousjätteisiin.

TEKNISET TIEDOT

Leikkuuleveys:

130SP2:	3,8 mm (liuska)
130CP4:	3,8x36 mm (cross-cut)
130CP5:	1,9x15 mm (cross-cut)
130CP6:	0,8x12 mm (cross-cut)
130CP7:	0,8x4,5 mm (cross-cut)

Leikkuuteho:

130SP2: 23-25 arkkia (70g/m²)

130CP4: 20-22 arkkia (70g/m²)

130CP5: 13-16 arkkia (70g/m²)

130CP6: 8-10 arkkia (70g/m²)

Liitäntäjännite: 230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Sulake:

230V+240V/50Hz: 10 A (hidas)

120V+100V/50/60Hz: 20 A (hidas)

Työleveys: 405 mm

Melutaso: ca. 54 dB(A)

Teho:

130SP2, 130CP4-CP6: 1,1 kW

130CP7: 1,5 kW

Mitat (LxSxK): 660x430x1020 mm

Paino: ca. 60 kg
