Tuotetyyppi	Asiakirjojen silppuri
Merkki	Intimus
Malli	Pro 45 CC4
Mitat (P x L x K)	noin 500 x 370 x 270 mm
Paino	noin 18 kg
Leikkaustyyppi	Ristikkäisleikkaus (cross-cut)
Turvallisuustaso	P-4 (hiukkaset 4x40 mm)
Leikkauskapasiteetti	45 arkkia (70 g/m²) per kerta
Syöttöleveys	310 mm (A4+)
Säiliön tilavuus	noin 80 litraa
Virtalähde	230 V / 50 Hz
Sähkönkulutus	700 W (max)
Ominaisuudet	Peruutustoiminto, automaattinen pysäytys, ylikuormitustunnistus, lepotila
Huolto ja puhdistus	Öljyä terät 30 minuutin välein erikoisöljyllä
Turvallisuus	Turvalukitus, päälle/pois-kytkin, pysäytys ylikuumenemisen sattuessa
Varaosat ja korjattavuus	Terät, moottori, säiliö saatavana valmistajalta
Yleisiä tietoja	Ammattikäyttöön tarkoitettu, 2 vuoden takuu

Usein kysytyt kysymykset - Pro 45 CC4 Intimus

Mitä tehdä, jos silppuri tukkeutuu?

Käytä peruutustoimintoa paperin irrottamiseksi. Jos tukos jatkuu, irrota laite verkkovirrasta ja poista arkit vetämällä varovasti käsin.

Miten silppurin terät öljytään?

Levitä erikoisöljyä silppurille syöttöaukon leveydelle, käytä laitetta eteenpäin muutaman sekunnin ajan. Toista 30 minuutin välein.

Minkä turvallisuustason Pro 45 CC4 tarjoaa?

Turvallisuustaso on P-4 (hiukkaset 4x40 mm), sopii luottamuksellisten asiakirjojen tuhoamiseen.

Voinko tuhota niittejä tai paperiliittimiä?

Kyllä, silppuri voi leikata niitit ja paperiliittimet vahingoittumatta, mutta poista kansiot ja paksut metalliklipsit.

Mikä on enimmäisarkkikapasiteetti per kerta?

Kapasiteetti on 45 arkkia (70 g/m²) per kerta. Älä ylitä tätä rajaa välttääksesi tukkeutumisia.

Silppuri pysähtyy yhtäkkiä, mitä tehdä?

Tarkista, onko ylikuumenemissuoja lauennut. Anna laitteen jäähtyä 20–30 minuuttia ennen uudelleenkäynnistystä.

Miten keräyssäiliö puhdistetaan?

Tyhjennä säiliö säännöllisesti ja puhdista se kostealla liinalla. Vältä liiallista vettä. Älä käytä kemikaaleja.

Voinko tuhota CD-levyjä tai luottokortteja?

Kyllä, tämä malli voi tuhota CD-, DVD-levyjä ja luottokortteja (yksi kerrallaan) erillisen raon tai pääsyötön kautta.

Mistä löydän varaosia?

Ota yhteyttä Intimuksen asiakaspalveluun tai valtuutettuun jälleenmyyjään teristä, moottorista tai varasäiliöstä.

Silppuri pitää epänormaalia ääntä, onko se normaalia?

Toimintaääni on normaalia, mutta jos ääni on metallinen tai kimeä, tarkista terät ja öljyä ne. Jos ääni jatkuu, ota yhteyttä huoltoon.

KÄYTTÖOHJE Pro 45 CC4 Intimus

Typ/Type/Tipo/Túpoç/Tyyppi/Típus/Tin:

278-4S + 278-4C + 278-2C + 278-1C + 278-1CF + 279-4S + 279-4C + 279-2C + 279-1C + 279-1CF

Lue käyttöohjeet tarkoin läpi ennen käyttöönottoa!

<< Laitetta ei saa käyttää monta henkilöä yhtäaikaa! Turvalaitteet on suunniteltu siten, että käyttö on vaaratonta vain, kun laitetta käyttää yksi henkilö.

<< Silppuamisvaiheen aikana kaikki muut työt koneella ovat kiellettyjä (esim. puhdistus)!

<< Kone ei ole leikkikalu eikä sitä ole missään nimessä tarkoitettu eikä se sovellu lasten käyttöön!

Tämän koneen kokonaissuunnittelu turvatekniseltä kannalta (mitat, syöttöaukot, turvakatkaisimet jne.) ei takaa minkäänlaista vaaratonta käsittelyä lasten käyttäessä konetta.

<< Loukkaantumisvaara! Irralliset vaatekappaleet, kravatit, korut, pitkät hiukset tai muut irralliset esineet on pidettävä loitolla syöttöaukosta!

<< Loukkaantumisvaara! Älä pane sormiasi syöttöaukkoon!

<< Vaaratilanteessa kone on kytkettävä pois päältä pääkatkaisijalla tai Hätä-Seis-kytkimellä tai irrotettava pistoke pistorasiasta!

<< Pistoke on irrotettava pistorasiasta ennen koneen avaamista! Korjaustyöt saa suorittaa vain alan ammattimies!

KÄYTTÖÖNOTTO

KÄYTTÖALUE:

Tietojentuhooja intimus 45/60SC2/CC3/CC4/CC5/CC6 on kirjoitettujen asiakirjojen ja tietovälineiden kuten CD-, DVD-levyjen, luottokorttien ja 3,5"-levykkeiden silppuamiseen tarkoitettu laite.

Konetta saa käyttää vain paperin ja luottokorttien sekä CD- ja DVD-levyjen ja 3,5"-levykkeiden silppuamiseen! Muunlaisten tietovälineiden silppuaminen voi johtaa laitevaurioihin (esim. teräpakan rikkoutumiseen).

PYSTYTYS:

• Ota laite pakkauksestaan ja aseta paikalleen.
• Ripusta muovisäkki säkkikehikkoon.
• Yhdistä laite verkkopistotulpalla (1) (kuva 2) sähköverkkoon (tiedot vaadittavasta pistorasian varmistuksesta katso "TEKNISET TIEDOT").

Koneen verkkoliitäntään tulee olla vapaa pääsy ja sen tulisi olla lähellä laitetta!

Konetta tulisi käyttää vain suljetuissa ja huoneenlämpöisissä (10-25°C) tiloissa!

KÄYTTÖ

HALLINTAELEMENTIT:

1 = Verkkopistotulppa (kuva 2)

Kun kone liitetään pistotulpalla verkkoon, laite on aluksi päältä pois kytketyssä tilassa.

2 = Toimintopainike (kuva 1)

"käyttövalmis"/"pois"/"seis"

Tällä painikkeella on kolme eri toimintoa:

a) "käyttövalmis"

Tätä painiketta lyhyesti painamalla kone kytketään "käyttövalmis"-tilaan. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan.

b) "pois"

Kun tätä painiketta pidetään "käyttövalmis"-toiminnossa n. 3 sek. ajan painettuna, kone kytkeytyy pois päältä.

Ohje: Kun konetta ei käytetä n. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä.

c) "seis"

Tämän painikkeen lyhyellä painalluksella terien ollessa käynnissä, teräyksikkö kytketään pois päältä ja se pysähtyy.

3 = Eteenpäin-painike (kuva 1)

Tällä painikkeella on kaksi eri toimintoa:

a) Tämän painikkeen lyhyellä painalluksella teräyksikkö käy parin sekunnin ajan eteenpäin, esim. teräyksikköön jääneen leikkausmateriaalin uloskuljettamiseksi. Samanaikaisesti syttyy vastaava LED-merkkivalo ↑ palamaan.

b) Kun tätä painiketta pidetään n. 2 sekunnin ajan painettuna, teräyksikkö käy jatkuvakäyttöisesti eteenpäin ja koneeseen voidaan syöttää tuhottavaa materiaalia.. Samanaikaisesti syttyy vastaava LED-merkkivalo ↑ palamaan.

4 = Taaksepäin-painike (kuva 1)

Tästäpainikkeestapainettaessateräyksikkö käy hetken taaksepäin. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan

5 = Valopuomi (käynti eteenpäin) (kuva 3)

Käynnistää silppuamistyövaiheen heti, kun materiaalia syötetään jompaankumpaan syöttöaukkoon. Samanaikaisesti syttyy eteenpäin-painikkeen LED-merkkivalo palamaan.

6 = Valvontanäyttö (kuva 1)

"Materiaaliruuhka koneessa" / "Rinnakkainen materiaalinsyöttö" / "Valopuomi päällä oven ollessa auki tai päälle kytkettäessä" Menettelytavat katso vastaavaa kuvausta otsikosta "HÄIRIÖ".

a) "Materiaaliruuhka koneessa" Syttyy palamaan, kun teräyksikköön on syötetty liian paljon materiaalia. Teräyksikön käynti lukittuu, käy sen jälkeen vähän aikaa taaksepäin ja pysähtyy. Moottori kytkeytyy pois päältä.
b) "Rinnakkainen materiaalinsyöttö" Syttyy palamaan, kun molempiin syöttöaukkoihin on syötetty samanaikaisestimateriaalia. Teräyksikön käynti pysähtyy, käy sen jälkeen vähän aikaa taaksepäin ja pysähtyy. Moottori kytkeytyy pois päältä.
c) "Valopuomi päällä ovea avattaessa" Syttyy palamaan, kun ovea avattaessa on vielä materiaalia jommassakummassa syöttökanavassa. Teräyksikkö pysähtyy. Moottori kytkeytyy pois päältä.
d) "Valopuomi päällä päälle kytkettäessä" Syttyy palamaan, kun konetta päälle kytkettäessä on vielä materiaalia jommassakummassa syöttökanavassa.

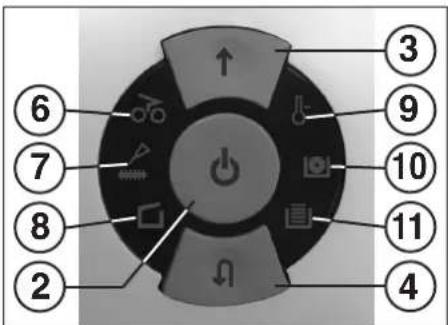

kuva 1

7 = Valvontanäyttö (kuva 1)

"Teräyksikkö öljyttävä"

Syttyy palamaan, kun Cross-Cut-version teräyksikkö on öljyttävä. Öljyämistoimenpide on kuitattava taaksepäin-painikkeella (4) (katso kuvaus kohdassa TERÄYKSIKÖN HUOLTO").

8 = Valvontanäyttö (kuva 1)

"Ovi auki" / "Oven häiriö"

a) "Ovi auki"

Syttyy palamaan, kun alakaapin ovi on avoinna. Koneen käynti katkaistaan automaattisesti eikä sitä voida käynnistää niin kauan kuin ovi on auki.

b) "Sähköhäiriö"

Vilkkuu, kun oven antureissa on häiriö. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.

9 = Valvontanäyttö (kuva 1)

"Moottorin ylikuormitus" / "Sähköhäiriö"

Menettelytavat katso vastaavaa kuvausta otsikosta „HÄIRIÖ“.

a) "Moottorinsuoja"

Merkkivalo syttyy palamaan, kun moottoria on ylikuormitettu ja se on kytkeytynyt pois päältä. Konetta ei voi käynnistää moottorin jäähtymisvaiheen aikana.

b) "Sähköhäiriö"

Vilkkuu, kun ohjausjärjestelmän virtapiirissä on häiriö. Samanaikaisesti alkaa toimintokytkimen (2) LED-näyttö vilkkua. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.

10 = Valvontanäyttö

"CD/DVD-säiliö täynnä" (kuva 1)

Syttyy palamaan, kun CD/DVD-säiliö on täynnä ja se on tyhjennettävä. CD/DVD-silppuamisen teräyksikön käynti katkaistaan. CD/DVD-säilön tyhjennystoimenpide on kuitattava eteenpäin-painikkeella (3).

Ohje: Paperinsilppuamisen teräyksikköä voidaan käyttää edelleen.

11 = Valvontanäyttö

"Paperin keräyssäkki täynnä" (kuva 1)

Syttyy palamaan, kun paperin keräyssäkki on täynnä ja se on tyhjennettävä.

Paperinsilppuamisen teräyksikön käynti katkaistaan.

Ohje: CD/DVD-silppuamisen teräyksikköä voidaan käyttää edelleen.

12 = Paperinsyöttökanava (kuva 3)

13 = CD/DVD-syöttökanava (kuva 3)

14 = Keräyssäkki paperille (kuva 4)

15 = CD/DVD-keräyssäiliö (kuva 4)

16 = Säkkikehikko (kuva 4)

17 = Öljysällö (kuva 4, 6)

kuva 1

Silppuamiskonetta ei missään tapauksessa saa käyttää istuinalustana tai astimena. Kaatumisvaara johtuen materiaalinmurtumasta!

KONEEN KÄYNNISTYS:

Koneen käynnistämiseksi "käyttövalmis"-tilaan toimi seuraavasti:

• Paina lyhyesti toimintopainiketta (2).
• Toimintopainikkeen (2) LED-valo syttyy "käyttövalmis"-tilan merkiksi.
• Koneeseen voidaan syöttää materiaalia.

MATERIAALINSYÖTTÖ:

Paperi syötetään paperinsyöttöaukosta (12) (kuva 3) teräyksikön silputtavaksi.

Tietovälineet (CD, DVD tai luottokortit) syötetään yksitellen erikseen sijoitetusta CD/DVD-syöttöaukosta (13) (kuva 3) teräyksikön silputtavaksi.

Kone kytkeytyy automaattisesti eteenpäinkäyntiin, vetää materiaalin sisään ja katkaisee silppuamistyövaiheen päättyessä käynnin automaattisesti.

Paperia syötettäessä älä milloinkaan syötä samanaikaisesti CD/DVD-levyjä silputtavaksi tai päinvastoin!

Ohjeet: Valoa läpäisevien kalvojen silppuamiseksi kone on käsin kytkettävä eteenpäin-käyntiin (painamalla eteenpäin-painiketta (3) n. 2 sek. ajan). Toimintopainikkeen (2) lyhyellä painalluksella

("seis"-toiminto) voidaan silppuamisvaihe pysäyttää haluttaessa. Työvaiheen jatkamiseksi on taas painettava eteenpäin-painiketta (3) n. 2 sek. ajan.

Kun konetta ei käytetä n. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä.

Älä syötä koneeseen milloinkaan enempää materiaalia kuin on sallittu (katso "TEKNISET TIEDOT")!

Mikäli teräyksikköön on kuitenkin joutunut liian paljon materiaalia, katso otsikon "HÄIRIÖ" kohdasta "MATERIAALIRUUHKA KONEESSA".

Oikeasta jätteen erottamisesta huolehtii kaksi erillistä keräyssäilliötä.

KERÄYSSÄKIN TYHJENTÄMINEN PAPERIA VARTEN (kuva 4):

Kun paperinkeräyssäkki on täynnä, kone kytkeytyy pois päältä. Valvontanäyttö (11) syttyy palamaan. Toimi tällöin seuraavasti:

• Avaa ovi. Valvontanäyttö (8) syttyy palamaan Mikäli jompaankumpaan syöttöaukkoon on vielä jäänyt materiaalia, syttyy lisäksi valvontanäyttö (6) palamaan.
• Vedä säkkikehikko (16) ja siihen ripustettu paperinkeräyssäkki (14) sekä käytössä oleva CD/DVD-säiliö (15) ulos laitteen alaosasta.

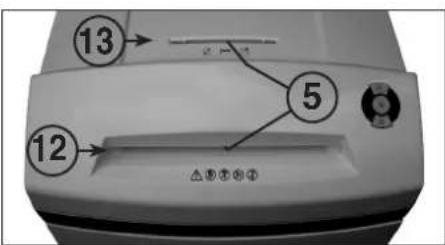

kuva 3

• Ota CD/DVD-säiliö ulos, poista paperinkeräyssäkki ja tyhjennä sen sisältö. Valvontanäyttö (11) sammuu.
• Ripusta tyhjennetty säkki kehikkoon (16), aseta CD/DVD-säiliö paikalleen ja työnnä kehikko säkin ja CD/DVD-säilion kanssa jälleen laitteen alaosaan.
• Sulje ovi. Valvontanäyttö (8) sammuu.
• Mikäli valvontanäytön (6) valo palaa, näppää lyhyesti eteenpäin-painiketta (3). Syöttökanavaan jäänyt materiaali silputaan ja merkkivalo sammuu.

Ohje: Kone käy vain oven ollessa kiinni!

KERÄYSSÄILIÖN TYHJENTÄMINEN

CD/DVD-LEVYJÄ VARTEN (kuva 4):

Ohje: "CD-säiliö täynnä" -valvonta tapahtuu siten, että lasketaan suoritetut silppuamiskerrat.

Kun ohjausjärjestelmään ohjelmoitu syötettyjen CD/DVD-levyjen lukumäärä (n. 20 kpl) on saavutettu, koneen käynli katkaistaan. Valvontanäyttö 📄 (10) syttyy palamaan.

Toimi tällöin seuraavasti:

• Avaa ovi. Valvontanäyttö (8) syttyy palamaan ja eteenpäin-painikkeen (3) LED-valo ↑sekä valvontanäyttö (10) vilkkuvat.
• Vedä säkkikehikko (16) ja siihen ripustettu paperinkeräyssäkki (14) sekä käytössä oleva CD/DVD-säiliö (15) ulos laitteen alaosasta, ota CD/DVD-säiliö ulos ja tyhjennä sen sisältö.
• Näppää lyhyesti eteenpäin-painiketta (3) kuitataksesi CD/DVD-säiliön tyhjennyksen. Laskeminen alkaa taas nollasta. Valvontanäytön (10) sekä eteenpäin-painikkeen (3) LED-valo ↑ sammuvat.
• Aseta tyhjennetty CD/DVD-säiliö takaisin säkkikehikkoon (16) ja työnnä kehikko säkin ja säiliön kanssa jälleen laitteen alaosaan.
• Sulje ovi. Valvontanäyttö (8) sammuu.

Ohje: Kone käy vain oven ollessa kiinni!

DYNAAMINEN KUORMITUSNÄYTTÖ:

Materiaaliruuhkan välttämiseksi ja siten jatkuvan ja tehokkaan tietovälineiden tuhoamisen saavuttamiseksi näytetään silppuamistyövaiheen aikana moottorin senhetkinen kuormitusaste syöttöaukossa olevalla hajavalaistuksella, joka muuttuu seuraavaan tapaan: Vihreä valo: kuormitus < 50%

Keltainen valo: kuormitus 50 - 75%

Punainen valo: kuormitus 75 - 100%

(Auto-Reverse-toiminto)

Jos materiaali ruuhkautuu liiallisen syöttämisen vuoksi, kone reagoi seuraavasti:

- Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin (materiaalin vapauttamiseksi) ja pysähtyy. Moottori kytkeytyy pois päältä. Valvontanäyttö (6) syttyy palamaan.

Toimi tällöin seuraavasti:

Paperiruuhka paperinsyöttökanavassa (12)

- Ota takaisin työnnetty paperi pois.

• Teräyksikkö käy nyt automaattisesti eteenpäin ja silppuaa jäljelle jääneen paperimateriaalin. Eteenpäin-painikkeen (3) LED-näyttö palaa koneen käydessä eteenpäin. Valvontanäyttö (8) sammuu.
• Jatka silppuamista pienemmällä paperimäärällä.

Materiaaliruuhka CD/DVD-syöttökanavassa (13)

- Ota takaisintyönnetty materiaali pois.

Poista materiaali varovasti, koska terävissä leikkaussärmissä piilee loukkaantumisvaara!

• Jäljelle jäänyt silppuamismateriaali syötetään nyt automaattisesti teräyksikköön leikattavaksi. Eteenpäin-painikkeen (3) LED-näyttö palaan koneen käydessä eteenpäin. Valvontanäyttö (6) sammu.
• Kun koneessa oleva materiaali on silputtu, jatka työtä annostelemalla syöttömäärä oikein.
• Mikäli on tarpeen, kytke teräyksikön käynti käsin vuoron perään eteenpäin ja taaksepäin, kunnes silputtava materiaali on kokonaan mennyt koneen läpi ja pienitty.

RINNAKKAINEN MATERIAALINSYÖTTÖ:

Mikäli molempiin syöttökanaviin syötetään materiaalia samanaikaisesti, kone reagoi seuraavasti:

• Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin (materiaalin vapauttamiseksi) ja pysähtyy. Moottori kytkeytyy pois päältä. Valvontanäyttö (6) syttyy palamaan.
• Ota pois materiaali jommastakummasta kanavasta.
• Paina lyhyesti eteenpäin-painiketta (3). Toisessa syöttökanavassa oleva aines syötetään teräyksikköön ja silputaan pieneksi. Valvontanäyttö (6) sammuu.

VALOPUOMI PÄÄLLÄ OVEA AVATTAESSA:

Jos ovea avattaessa jommassakummassa syöttökanavassa on vielä materiaalia, moottori kytkeytyy pois päältä ja teräyksikön käynti pysähtyy. Valvontanäyttö 65(6) syttyy palamaan.

Sulje ovi ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (3). Jäljellä oleva aines syötetään teräyksikköön ja silputaan pieneksi.

VALOPUOMI PÄÄLLÄ KÄYNNISTETTÄESSÄ:

Jos konetta käynnistettäessä jommassakummassa syöttökanavassa on materiaalia, syttyy valvontanäytön (6) valo palamaan.

Poista materiaali ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (3).

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy pois päältä. Valvontanäyttö ♂ (9) syttyy palamaan.

Noin 25-40 minuutin jäähtymisajan kuluttua (mallista ja huoneen lämpötilasta riippuen) voit käynnistää koneen uudelleen.

SÄHKÖHÄIRIÖ:

Jos valvontanäytön ♂ (9) valo vilkkuu yhdessä toimintokytkimen (2) LED-valon ♦ kanssa tai vain valvontanäyttö (8), on kyseessä sähköhäiriö. Konetta ei voida käynnistää.

Ota tällöin yhteys alan kauppiaaseen.

TARKASTUSLISTA HÄIRIÖIDEN SATTUESSA:

Mikäli laite ei toimi, tarkista seuraavat kohdat:

• onko verkkopistoke liitetty verkkoon?
• onko ovi kiinni?
• onko paperinkeräyssäkki täynnä? Noudata otsikon "PAPERIN KERÄYSSÄKIN TYHJENNYS" ohjeita.
• Onko CD/DVD-keräyssällö täynnä? Noudata otsikon "CD/DVD-KERÄYSSÄILIÖN TYHJENNYS" ohjeita.
• onko koneessa materiaaliruuhka? Noudata otsikon "MATERIAALIRUUHKA KONEESSA" ohjeita.
• onko moottori ylikuormittunut? Katso otsikosta "MOOTTORINSUOJA".

Jos mikään näistä tarkastuskohdista ei auta, ota yhteys alan ammattiliikkeeseen.

HUOLTO / KONEEN HÄVITTÄMINEN

VALOKENNOJEN PUHDISTUS (kuva 5):

Jos paperinpalasia jää syöttöaukkoon (esim. paperiruuhkan jälkeen), on mahdollista, että laite ei kytkeydy pois päältä, koska valopuomi on päällä.

Voit poistaa paperinpalaset tai puhdistaa valokennot syöttämällä paperiarkin koneeseen tai vaihtoehtoisesti kytkemällä koneen taaksepäin-käynnille ja puhdistamalla kevyesti valokennon molemmat "silmät".

kuva 5

kuva 6

TERÄPAKAN (CROSS-CUT) HUOLTO:

Cross-Cut-teräpakat on voideltava aina tietyn käyttötuntimäärän kuluttua.

Kun valvontanäytön merkkivalo (7) syttyy, toimi seuraavasti:

Avaa ovi. Valvontanäyttö (8) syttyy palamaan ja taaksepäin-painikkeen (4) LED-valo sekä valvontanäyttö (7) vilkkuvat. Ota öljysäiliö (17) (kuva 6) ovessa olevasta kiinnityksestään ja sulje ovi.

Levitä hiukan öljyä paperiarkille ja syötä tämä sitten paperinsyöttöaukosta (12) teräyksikköön.

Paperi vedetään sisään ja öljy tarttuu näin teräyksikköön.

Ohje: Jotta merkkivalo sammuu, on suoritetun teräyksikön öljyämisen jälkeen toimenpide kuitattava seuraavasti:

- Avaa ovi niin auki, kunnes valvontanäyttö (8) syttyy. Valvontanäytöt (7) ja (4) vilkkuvat.

• Paina taaksepäin-painiketta (4) ja pidä sitä painettuna, kunnes valvontanäytön 📁 (7) valo sammuu.
• Sulje taas ovi.

Teräyksikkö alkaa nyt automaattisesti puhdistustyökierron (eteenpäin käynti/taaksepäin käynti) ja kytkeytyy sen jälkeen pois päältä. Kone on taas käyttövalmis. Jos on tarpeen tilata lisää erikoisvoiteluöljä, katso otsikosta "ERIKOISTARVIKKEET".

ENERGIANSÄÄSTÖ-AUTOMATIIKKA:

Jos konetta ei jonkin aikaa käytetä, se kytkeytyy n. 5 minuutin kuluttua pois päältä. Toimintopainikkeen (2) LED-näyttö "käyttövalmis" sammuu. Toimintopainikkeen lyhyellä painalluksella toiminto kytketään taas päälle.

KONEEN HÄVITTÄMINEN:

Hävitä kone ympäristöystävällisesti, kun se poistetaan käytöstä. Älä heitä koneen tai pakkauksen osia talousjätteisiin.

TEKNISET TIEDOT

Malli	Verkkoliitäntätiedotliitäntäjännito/taajuus · virranottoteho · teho
intimus 45/60SC2	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz · 3,0 A · 0,55 kW	120V/60Hz · 5,6 A · 0,55 kW	100V/50/60Hz · 7,0 A · 0,55 kW
intimus 45/60CC6	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW

Nimike	Tilaus-nro.
Muovisäkki, 440x330x600x0,05 mm (45)	83079
Muovisäkki, 440x330x950x0,05 mm (60)	99977
Öljypullo, 110 ml	88035
Ohje: Kun haluattilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.

Malli	Tyyppi	Leikkuuleveys paperia / CD,DVD	Leikkuuteho paperia / CD,DVD	Työleveys	Melutaso	Mitat L x S x K	Paino
intimus 45SC2	278-4S	3,8 mm / 8 mm	22-24 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm / 8 mm	13-15 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm / 8 mm	10-11 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm / 8 mm	6-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm / 8 mm	5-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm / 8 mm	22-24 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm / 8 mm	13-15 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x5 mm / 8 mm	10-11 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm / 8 mm	5-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm / 8 mm	5-6 arkkia* / 1 kappale	235 mm	ca. 55 dB(A)	450 x 390 x 770 mm	34 kg

* pätee A4-kokoiseen paperiin 70g/m²virransyötön ollessa 230V/50Hz

WAŻNE ZASADY BEZPIECZEŃSTWA
