Pro 45 CC4 - Fragmentadora de documentos Intimus - Manual de utilização gratuito

Tipo de produto	Triturador de documentos
Marca	Intimus
Modelo	Pro 45 CC4
Dimensões (L x C x A)	aproximadamente 500 x 370 x 270 mm
Peso	aproximadamente 18 kg
Tipo de corte	Corte transversal (cross-cut)
Nível de segurança	P-4 (partículas 4x40 mm)
Capacidade de corte	45 folhas (70 g/m²) por passagem
Largura de entrada	310 mm (A4+)
Capacidade do cesto	aproximadamente 80 litros
Alimentação	230 V / 50 Hz
Consumo elétrico	700 W (máx.)
Funcionalidades	Marcha ré, parada automática, detecção de sobrecarga, modo de espera
Manutenção e limpeza	Lubrificar as lâminas a cada 30 minutos de uso com óleo especial
Segurança	Travamento de segurança, interruptor liga/desliga, parada em caso de superaquecimento
Peças de reposição e reparabilidade	Lâminas, motor, cesto disponíveis junto ao fabricante
Informações gerais	Uso profissional intensivo, garantia de 2 anos

Perguntas frequentes - Pro 45 CC4 Intimus

O que fazer se o triturador travar?

Use a função marcha ré para liberar o papel. Se o travamento persistir, desligue o aparelho e remova manualmente as folhas puxando suavemente.

Como lubrificar as lâminas do triturador?

Aplique óleo especial para trituradores em toda a largura de entrada, em seguida, faça funcionar o aparelho em marcha à frente por alguns segundos. Repita a cada 30 minutos de uso.

Qual nível de segurança oferece o Pro 45 CC4?

O nível de segurança é P-4 (partículas de 4x40 mm), adequado para a destruição de documentos confidenciais.

Posso destruir grampos ou clipes?

Sim, o triturador pode cortar grampos e clipes sem danos, mas remova encadernadores e presilhas metálicas grossas.

Qual é a capacidade máxima de folhas por passagem?

A capacidade é de 45 folhas (70 g/m²) por passagem. Não ultrapasse este limite para evitar atolamentos.

O triturador para de repente, o que fazer?

Verifique se a proteção térmica foi acionada. Deixe o aparelho esfriar por 20 a 30 minutos antes de reiniciar.

Como limpar o cesto de coleta?

Esvazie regularmente o cesto e limpe-o com um pano úmido. Evite excesso de água. Não use produtos químicos.

Posso destruir CDs ou cartões de crédito?

Sim, este modelo pode destruir CD, DVD e cartões de crédito (um de cada vez) através de uma abertura separada ou da entrada principal.

Onde encontrar peças de reposição?

Contate o serviço ao cliente Intimus ou um revendedor autorizado para lâminas, motor ou cesto de reposição.

O triturador faz um barulho anormal, isso é normal?

Um barulho de funcionamento é normal, mas se o barulho for metálico ou estridente, verifique as lâminas e lubrifique-as. Se o barulho persistir, contate o suporte técnico.

MANUAL DE UTILIZADOR Pro 45 CC4 Intimus

Antes de pôr a máquina em funcionamento leia as instruções de operação!

Instruções de Operação

fig. 3

<< O aparelho não deve ser manejado por várias pessoas ao mesmo tempo!

Os elementos de segurança servem para um manejo sem perigo no „servigo por um só operador“.

<< Risco de ferimento! Manter peças de vestuários pendentes, gravatas, jóias, cabelos compridos ou outros abjectos pendentes afastados da abertura para alimentação!

<< Durante a operação de corte de papel não devem ser realizados outros trabalhos na máquina (por exemplo limpezas, etc.)!

<< Risco de ferimento! Não colocar as mãos na abertura para alimentação!

<< A máquina não é brinquedo e não é apropriada para a utilização por crianças!

<< Em caso de perigo, desligar a máquina no interruptor principal, ou no interruptor de emergência, ou desligar a ficha da tomada!

Os aspectos de técnica de segurança (dimensões, aberturas de alimentação, dispositivos de desligamento de segurança, etc.) desta máquina não implicam qualquer garantia de manuseio seguro por crianças.

<< Antes de abrir a máquina deve desligar a ficha da tomada!

Todas as reparações devem ser executadas por especialistas!

ENTRADA EM FUNCIONAMENTO

ÁREA DE APLICAÇÃO:

A desfibradora de dados intimus 45/60SC2/CC3/CC4/CC5/CC6 é uma máquina que se destina à destruição de documentos em geral, bem como de suportes de dados, como CDs, DVDs, cartões de crédito e disquetes de 3,5".

A máquina só pode ser usada para a destruição de papel e cartões de crédito, bem como de CDs, DVDs e disquetes de 3,5"!

A destruição de outros tipos de suportes de dados pode danificar o aparelho (por ex., o mecanismo de corte).

INSTALAÇÃO:

- Desembale a máquina e instale-a.

- Pendure o saco de plástico na respectiva armação.

- Ligue a ficha da máquina (1) (Fig. 2) à rede eléctrica (para indicações sobre o fusível de entrada necessário da tomada de rede, veja "DADOS TÉCNICOS").

A ligação à rede eléctrica da máquina tem de estar acessível, desimpedida e perto da máquina!

A máquina só deve ser usada em espaços fechados e com uma temperatura amena (10 - 25 °C)!

UTILIZAÇÃO

ELEMENTOS DE COMANDO:

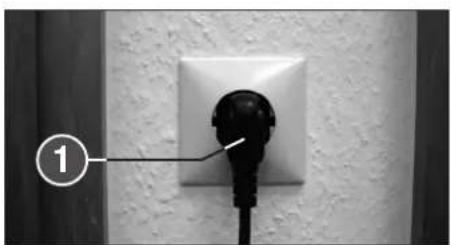

1 = Ficha de ligação à rede (Fig. 2)

Quando se liga a máquina com a respectiva ficha à rede eléctrica, ela fica em estado de desligado.

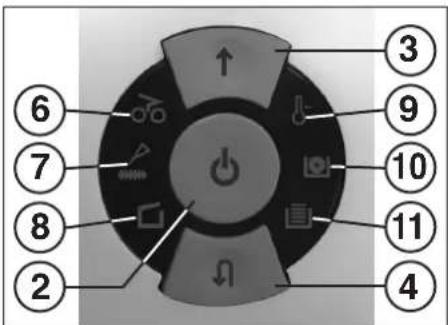

2 = Botão das funções (Fig. 1)

"Operacional"/"Desligar"/"Parar" Este botão inclui três funções:

a) "Operacional"

Com um breve toque neste botão, a máquina fica em estado "Operacional". Ao mesmo tempo, acende-se o indicador LED integrado

b) "Desligar"

Mantendo este botão premido no estado "Operacional" durante aprox. 3 segundos, a máquina desliga-se.

Nota: Se a máquina não for usada durante aprox. 5 minutos, desliga-se automaticamente.

c) "Parar"

Com um breve toque neste botão, estando o mecanismo de corte a funcionar, este desliga-se e pára.

3 = Botão de avanço (Fig. 1)

Este botão inclui duas funções:

a) Com um breve toque neste botão, o mecanismo de corte avança durante alguns segundos, por ex. para fazer sair o material cortado que tenha aí ficado. Ao mesmo tempo, acende-se o indicador LED integrado

b) Se este botão for mantido premido durante aprox. dois segundos, o mecanismo de corte gira continuamente para a frente e a máquina pode ser alimentada. Ao mesmo tempo, acendese o indicador LED integrado

4 = Botão de retrocesso (Fig. 1)

Premindo este botão, o mecanismo de corte gira, por instantes, para trás. Ao mesmo tempo, acende-se o indicador LED integrado

Inicia o processo de trituração assim que é introduzido material numa das duas ranhuras de alimentação. Ao mesmo tempo, acende-se o indicador LED do botão de avanço.

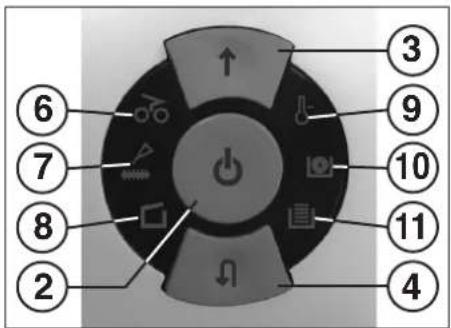

6 = Indicador de controlo (Fig. 1)

"Congestionamento de material no aparelho"/"Alimentação de material em paralelo"/"Dispositivo fotoeléctrico ocupado ao se abrir a porta ou ao ligar"

Para a descrição do procedimento, ver na rubrica "FALHA".

a) "Congestionamento de material no aparelho"

Acende-se quando é fornecido demasiado material ao mecanismo de corte. O mecanismo de corte bloqueia, gira um pouco para trás e pára. O motor desliga-se.

b) "Alimentação de material em paralelo"

Acende-se quando é introduzido material ao mesmo tempo nas duas ranhuras de alimentação. O mecanismo de corte pára, gira um pouco para trás e fica parado. O motor desliga-se.

Acende-se quando, ao abrir a porta, ainda há material numa das duas ranhuras de alimentação. O mecanismo de corte pára. O motor desliga-se.

Acende-se quando, ao ligar a máquina, há material numa das duas ranhuras de alimentação.

Fig. 1

Acende-se quando o mecanismo de corte da versão de corte cruzado ("cross-cut") precisa de ser oleado. A lubrificação tem de ser confirmada com o botão de retrocesso (4) (veja a descrição em "MANUTENÇÃO DO MECANISMO DE CORTE").

8 = Indicador de controlo (Fig. 1)

"Porta aberta"/"Falha na porta"

a) "Porta aberta"

Acende-se quando a porta do armário inferior está aberta. A máquina desliga-se automaticamente e não se pode voltar a ligar enquanto a porta estiver aberta.

Pisca se houver alguma falha eléctrica nos sensores da porta. A máquina desliga-se. Informe o vendedor autorizado.

9 = Indicador de controlo (Fig. 1)

"Sobrecarga do motor"/

"Falha eléctrica"

Para a descrição do procedimento, ver na rubrica "FALHA".

a) "Protecção do motor"

Acende-se quando o motor é sobrecarregado e se desliga por esse motivo. Durante a fase de arrefecimento do motor, a máquina não pode ser colocada em funcionamento.

Pisca se houver alguma falha eléctrica na placa de circuitos impressos. Ao mesmo tempo, o indicador LED do interruptor de funcionamento (2) pisca. A máquina desligase. Informe o vendedor autorizado.

10 = Indicador de controlo

"Depósito de CDs/DVDs cheio" (Fig. 1)

Acende-se quando o depósito de CDs/DVDs está cheio e precisa de ser esvaziado. O mecanismo de corte para a destruição de CDs/DVDs desliga-se. O esvaziamento do depósito de CDs/DVDs tem de ser confirmado com o botão de avanço (3).

Nota: O mecanismo de corte para a destruição de papel pode continuar a funcionar.

11 = Indicador de controlo

"Saco colector de papel cheio" (Fig. 1)

Acende-se quando o saco colector de papel está cheio e precisa de ser esvaziado. O mecanismo de corte para destruição de papel desliga-se. Nota: O mecanismo de corte para a destruição de CDs/DVDs pode continuar a funcionar.

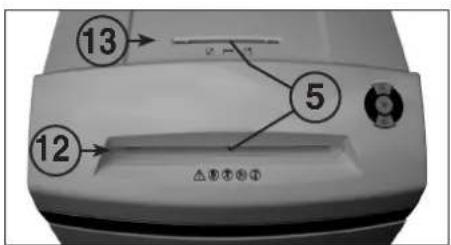

12 = Ranhura de alimentação de papel (Fig. 3)

13 = Ranhura de alimentação de CDs/DVDs (Fig. 3)

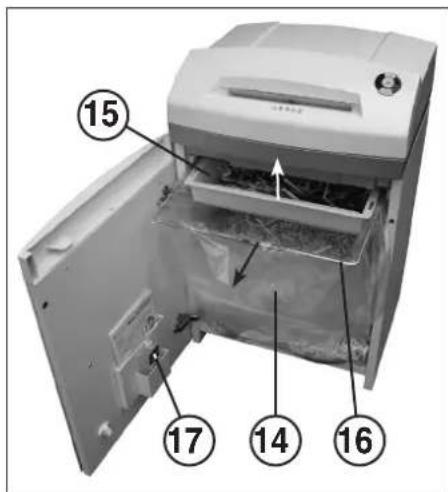

14 = Saco colector de papel (Fig. 4)

15 = Depósito colector de CDs/DVDs (Fig. 4)

16 = Armação para saco colector (Fig. 4)

17 = Recipiente de óleo (Fig. 4, 6)

A desfibradora nunca pode ser usada para alguém se sentar ou subir para cima dela. Perigo de queda devido à ruptura de material!

LIGAR A MÁQUINA:

Para ligar a máquina no modo "Operacional", proceda da seguinte forma:

• Prima por instantes o botão das funções (2).
• O indicador LED do botão das funções (2) acende-se para indicar o modo "Operacional".
• A máquina pode ser alimentada.

ALIMENTAÇÃO DE MATERIAL:

Alimentar o mecanismo de corte com papel através da ranhura de alimentação de papel (12) (Fig. 3). Alimentar o mecanismo de corte com suportes de dados (CDs, DVDs ou cartões de crédito) individualmente através da ranhura de alimentação de CDs/DVDs disposto em separado (13) (Fig. 3). A máquina activa automaticamente a rotação para a frente e puxa o material, desligando-se automaticamente depois do processo de destruição.

Durante a alimentação de papel, nunca introduza, ao mesmo tempo, CDs/DVDs e vice-versa!

Nota: Para a destruição de películas transparentes, a máquina tem de ser mudada manualmente para a rotação para a frente (mantenha premido o botão de avanço (3) durante, aprox., 2 segundos). Com um breve toque no botão das funções (2) (função "Parar"), o processo de destruição pode ser parado em qualquer altura. Para continuar, mantenha premido o botão de avanço (3) durante, aprox., 2 segundos. Se a máquina não for usada durante aprox. 5 minutos, desliga-se automaticamente.

Nunca alimente o aparelho com uma quantidade de material superior à máxima indicada (veja "DADOS TÉCNICOS")! Se, mesmo assim, alguma vez entrar demasiado material no mecanismo de corte, veja "FALHA", em "CONGESTIONAMENTO DE MATERIAL NO APARELHO".

Para uma separação correcta do lixo, existem dois depósitos colectores dispostos em separado.

ESVAZIAR O SACO COLECTOR

PARA PAPEL (Fig. 4):

Quando o saco colector para papel estiver cheio, a máquina desliga-se. O indicador de controlo (11) acende-se. Proceda da seguinte forma:

• Abra a porta. O indicador de controlo (8) acendese. Se ainda houver material numa das ranhuras de alimentação, o indicador de controlo (6) também se acende.
• Puxar para fora da parte inferior da caixa a armação (16), com o saco colector de papel (14) e o depósito de CDs/DVDs (15) colocados.
• Tirar o depósito de CDs/DVDs para fora, tirar o saco colector e despejar o conteúdo. O indicador de controlo (11) apaga-se.

Fig. 3

• Pendurar o saco vazio na respectiva armação (16), colocar o depósito de CDs/DVDs e voltar a empurrar para dentro da parte inferior da caixa a armação, com o saco e o depósito de CDs/DVDs colocados.
• Feche a porta. O indicador de controlo (8) apagase.
• Se o indicador de controlo (6) estiver aceso, prima o botão de avanço (3) por instantes. O material restante na ranhura de alimentação é destruído e o indicador apaga-se.
  Nota: A máquina só funciona com a porta fechada!

ESVAZIAR O DEPÓSITO COLECTOR

PARA CDs/DVDs (Fig. 4):

Nota: A monitorização "Depósito de CDs cheio" é feita contando os processos de destruição realizados. Ao se atingir a quantidade de CDs/DVDs introduzidos programada previamente no comando (aprox. 20 unidades), a máquina desliga-se. O indicador de controlo (10) acende-se. Proceda da seguinte forma:

• Abra a porta. O indicador de controlo (8) acendese e o indicador LED do botão de avanço (3), bem como o indicador de controlo (10) piscam.
• Puxar para fora da parte inferior da caixa a armação (16), com o saco colector para papel (14) e o depósito de CDs/DVDs (15) colocados, tirar o depósito de CDs/DVDs e despejar o conteúdo.
• Prima o botão de avanço (3) por instantes para confirmar o esvaziamento do recipiente de CDs/DVDs. O processo de contagem recomeça de zero. O indicador de controlo (10), bem como o indicador LED ↑ do botão de avanço (3) apagam-se.
• Colocar o depósito de CDs/DVDs na respectiva armação (16), colocar a armação e voltar a empurrar para dentro da parte inferior da caixa a armação, com o saco e o depósito de CDs/DVDs colocados.
• Feche a porta. O indicador de controlo (8) apaga-se.

Nota: A máquina só funciona com a porta fechada!

INDICAÇÃO DINÂMICA DA CARGA:

Para evitar um congestionamento de material e conseguir, assim, uma inutilização contínua e eficaz dos suportes de dados, durante o processo de destruição, é indicado o grau de carga do motor nesse momento através de uma luz difusa com a cor apropriada na ranhura de alimentação:

Luz verde: Carga < 50 %
Luz amarela: Carga 50 % - 75 %
Luz vermelha: Carga 75 % - 100%

CONGESTIONAMENTO DE MATERIAL NO APARELHO: (Função Auto-Reverse)

Em caso de congestionamento devido a fornecimento de demasiado material, a máquina reage da seguinte forma:

- O mecanismo de corte bloqueia, retrocede um pouco (o material é desbloqueado) e pára. O motor desliga-se. O indicador de controlo (ó) acende-se.

Proceda da seguinte forma:

Congestionamento de papel na respectiva ranhura de alimentação (12)

- Retire o papel reconduzido.

- O mecanismo de corte gira agora automaticamente para a frente e destrói o papel que resta no mecanismo de corte. Durante a rotação para a frente, o indicador LED do botão de avanço (3) acende-se. O indicador de controlo (6) apaga-se.

- Continue a destruição com menos quantidade de papel.

Congestionamento de material na ranhura de alimentação de CDs/DVDs (13)

- Retire o material reconduzido.

Retire o material com cuidado, pois as arestas de corte afiadas podem causar ferimentos!

• O material restante é reconduzido automaticamente para o mecanismo de corte e destruído. Durante a rotação para a frente, o indicador LED no botão de avanço (3) acende-se. O indicador de controlo 06 apaga-se.
• Depois de o material ter passado, continue com a destruição na quantidade certa.
• Se necessário, vá alternando manualmente entre rotação para a frente e para trás do mecanismo de corte até todo o material estar completamente inserido e destruído.

ALIMENTAÇÃO DE MATERIAL EM PARALELO:

Se for introduzido material, ao mesmo tempo, nas duas ranhuras de alimentação, a máquina reage da seguinte forma:

• O mecanismo de corte bloqueia, retrocede um pouco (o material é desbloqueado) e pára. O motor desliga-se. O indicador de controlo acende-se.
• Retire o material de uma das ranhuras de alimentação.
• Prima o botão de avanço (3) por instantes. O material de corte da outra ranhura de alimentação é conduzido ao mecanismo de corte e destruído. O indicador de controlo (6) apaga-se.

Se, ao abrir a porta, ainda houver material numa das duas ranhuras de alimentação, o motor desliga-se e o mecanismo de corte pára. O indicador de controlo (6) acende-se. Feche a porta e confirme o estado premindo o botão de avanço (3) por instantes. O material de corte existente é conduzido ao mecanismo de corte e destruído.

DISPOSITIVO FOTOELÉCTRICO OCUPADO AO LIGAR:

Se, ao ligar a máquina, houver material numa das duas ranhuras de alimentação, o indicador de controlo (6) acende-se.

Retire o material e confirme o estado premindo o botão de avanço (3) por instantes.

PROTECCÃO DO MOTOR:

Se estiver sobrecarregado, o motor desliga-se. O indicador de controlo ♂ (9) acende-se.

Após um período de arrefecimento de aprox. 25 a 40 minutos (conforme o modelo e a temperatura ambiente), pode voltar a ligar o aparelho.

FALHA ELÉCTRICA:

Se o indicador de controlo 5(9) piscar juntamente com o indicador LED do botão das funções (2) ou apenas o indicador de controlo □(8), é porque há uma falha eléctrica.

Não é possível colocar a máquina em funcionamento. Neste caso, informe o seu revendedor autorizado.

LISTA DE CONTROLO EM CASO DE FALHA:

Se o aparelho não funcionar, verifique os seguintes pontos:

- A porta está fechada?

- O saco colector de papel está cheio? Siga as instruções em "ESVAZIAR O SACO COLECTOR PARA PAPEL".

- O depósito colector para CDs/DVDs está cheio? Siga as instruções em “ESVAZIAR O DEPÓSITO COLECTOR PARA CDs/DVDs”.

- Há congestionamento de material no aparelho? Siga as instruções em “CONGESTIONAMENTO DE MATERIAL NO APARELHO”.

- O motor ficou sobrecarregado? Veja em "PROTECÇÃO DO MOTOR".

Se nenhum destes pontos de verificação se aplicar, informe o seu revendedor autorizado.

MANUTENÇÃO / DISPOSIÇÃO

LIMPEZA DAS CÉLULAS FOTOELÉCTRICAS (Fig. 5):

Se ficarem pedaços de papel na ranhura de alimentação (por ex. depois de um congestionamento de papel) é possível que o aparelho já não se desligue porque o dispositivo fotoeléctrico detecta o estado "ocupado".

Pode retirar os pedaços de papel ou limpar a célula fotoeléctrica introduzindo mais uma folha de papel no mecanismo de corte ou activando a rotação inversa da máquina e, com um pincel, limpar por instantes o dois "olhos" da célula fotoeléctrica.

Fig. 5

Fig. 6

MANUTENÇÃO DO MECANISMO

DE CORTE CRUZADO ("CROSS-CUT"):

Os mecanismos de corte cruzado ("cross-cut") têm de ser lubrificados depois de um determinado tempo de operação.

Se o indicador de controlo (7) se acender, proceda da seguinte forma:

Abra a porta. O indicador de controlo (8) acende-se e o indicador LED do botão de retrocesso (4), bem como o indicador de controlo (7) piscam. Retire o recipiente de óleo (17) (Fig. 6) do suporte da porta e volte a fechá-la. Distribua um pouco de óleo numa folha de papel e introduza-a no mecanismo de corte pela ranhura de alimentação de papel (12).

O papel é puxado e o óleo entra no mecanismo de corte. Nota: Para apagar a indicação, depois de lubrificar mecanismo de corte, confirme o procedimento desta forma:

- Abra a porta até o indicador de controlo (8) se acender. Os indicadores de controlo (7) e (4) piscam.

• Mantenha premido o botão de retrocesso (4) até o indicador de controlo (7) se apagar.
• Volte a fechar a porta.
  O mecanismo de corte inicia automaticamente um ciclo de limpeza (rotação para a frente e para trás) e desliga-se. A máquina volta ao estado operacional. Para encomendar o óleo especial, consulte “ACESSÓRIOS ESPECIAIS”.

ECONOMIZAÇÃO AUTOMÁTICA DE ENERGIA:

Se a máquina não for usada durante algum tempo, desligase automaticamente depois de aprox. 5 min. O indicador LED do botão das funções (2) do modo "Operacional" apaga-se. Para a voltar a ligar, prima por instantes o botão das funções.

ELIMINAR A MÁQUINA:

No fim da sua vida útil, elimine a máquina da forma menos prejudicial para o ambiente. Não deite nenhuma peça da máquina nem da embalagem no lixo doméstico.

DADOS TECNICOS

Modelo	Dados de conexão à redeTensão de conexão/Frequência · Consumo de corrente · potência
intimus 45/60SC2	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW
intimus 45/60CC3+CC4+CC5	220-230V/50Hz · 3,0 A · 0,55 kW	120V/60Hz · 5,6 A · 0,55 kW	100V/50/60Hz · 7,0 A · 0,55 kW
intimus 45/60CC6	220-230V/50Hz · 3,0 A · 0,7 kW	120V/60Hz · 5,6 A · 0,7 kW	100V/50/60Hz · 7,0 A · 0,7 kW

Segurança (ociosa): 220-230V = 10 A / 120V = 15 A / 100V = 15 A

ACESSORIOS ESPECIAIS

Designação

N° de encomenda

Saco de plástico, 440x330x600x0,05 mm (45) 83079

Saco de plástico, 440x330x950x0,05 mm (60) 99977

Frasco de óleo, 110 ml 88035

Indicação: No caso de encomendar mais tarde peças dos acessórios especiais e no caso de necessitar peças de reposição, dirija-se ao seu revendedor especializado.

Modelo	Tipo	Largura do corte papel / CD,DVD	Produtividade do corte papel / CD,DVD	Lagura de trabalho	Nivel de ruido	Dimensões L x P x A	Peso
intimus 45SC2	278-4S	3,8 mm / 8 mm	22-24 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 650 mm	31 kg
intimus 45CC3	278-4C	3,8x30 mm / 8 mm	13-15 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 650 mm	32 kg
intimus 45CC4	278-2C	1,9x15 mm / 8 mm	10-11 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 650 mm	32 kg
intimus 45CC5	278-1C	0,8x12 mm / 8 mm	5-6 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 650 mm	32 kg
intimus 45CC6	278-1CF	0,8x4,5 mm / 8 mm	5-6 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 650 mm	32 kg
intimus 60SC2	279-4S	3,8 mm / 8 mm	22-24 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 770 mm	33 kg
intimus 60CC3	279-4C	3,8x30 mm / 8 mm	13-15 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 770 mm	34 kg
intimus 60CC4	279-2C	1,9x15 mm / 8 mm	10-11 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 770 mm	34 kg
intimus 60CC5	279-1C	0,8x12 mm / 8 mm	5-6 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 770 mm	34 kg
intimus 60CC6	279-1CF	0,8x4,5 mm / 8 mm	5-6 folhas* / 1 unidade	235 mm	55 dB(A) (aprox)	450 x 390 x 770 mm	34 kg

* Referente a papel A4 70g/m² com 230V/50Hz

IMPORTANTI ISTRUZIONI DI SICUREZZA

ANOMALIE DI FUNZIONAMENTO
