Termék típusa	Dokumentum megsemmisítő
Márka	Intimus
Modell	Crypto 130 CP6
Vágás típusa	Mikrovágás (2x15 mm részecskék)
Biztonsági szint	P-5 (DIN 66399)
Vágási kapacitás (70 g/m²)	12 lap menetenként
Bemeneti szélesség	220 mm
Kosár űrtartalma	30 liter
Méretek (Sz x M x Ma)	350 x 200 x 400 mm
Súly	8 kg
Tápfeszültség	220-240 V, 50/60 Hz
Felvett teljesítmény	350 W
Zajszint	58 dB (A)
Üzemciklus	5 perc működés / 20 perc szünet
Fő funkciók	Automatikus leállás, hátramenet, túlterhelés elleni védelem
Karbantartás és tisztítás	A kések rendszeres olajozása speciális olajjal
Biztonság	Biztonsági kapcsoló, hővédelem
Alkatrészek és javíthatóság	Pótkések elérhetők, javíthatósági index 7/10
Keréktípus	4 többirányú kerék

Gyakran ismételt kérdések - Crypto 130 CP6 Intimus

Hogyan olajozzam az Intimus Crypto 130 CP6 iratmegsemmisítőmet?

Ajánlott a kések olajozása 30 percenkénti használat után vagy a kosár ürítése után. Vigyen fel néhány csepp speciális iratmegsemmisítő olajat egy A4-es papírlapra, és juttassa be a készülékbe előremenő üzemmódban. Ismételje meg a műveletet havonta egyszer normál használat esetén.

Mit tegyek papírelakadás esetén?

Papírelakadás esetén állítsa a megsemmisítőt Hátramenet állásba (gyakran "Rev" jelzéssel), hogy eltávolítsa a beszorult papírt. Ha ez nem elegendő, kapcsolja ki a tápfeszültséget, és kézzel, csipesz segítségével távolítsa el a lapokat. Soha ne erőltesse, nehogy károsítsa a késeket.

Hány lapot tud egyszerre vágni a Crypto 130 CP6?

Ez a modell akár 12 darab 70 g/m²-es papírlapot is képes megsemmisíteni menetenként. Vastagabb lapok vagy tűzőkapcsok esetén csökkentse a számot az elakadások elkerülése érdekében.

Vághatok tűzőkapcsokat és gemkapcsokat?

Igen, a Crypto 130 CP6 úgy lett tervezve, hogy károsodás nélkül vágja a tűzőkapcsokat és a kis fém gemkapcsokat. Azonban távolítsa el a nagy dossziékat vagy a nagy méretű gemkapcsokat a kések élettartamának megőrzése érdekében.

Hogyan ürítsem ki a gyűjtőedényt?

Óvatosan emelje fel a megsemmisítő fejét, hogy hozzáférjen a kosárhoz. Ürítse a hulladékot egy szemeteszsákba. Ezután helyezze vissza a fejet, ügyelve arra, hogy megfelelően rögzüljön. Töltöttségjelző érzékelő jelzi, ha a kosár megtelt.

A megsemmisítő magától leáll, miért?

Az automatikus leállás túlterhelés (túl sok lap) vagy túlmelegedés (túl hosszú folyamatos használat) miatt következhet be. Ebben az esetben hagyja hűlni a készüléket 20 percig, mielőtt újra használná. Ellenőrizze azt is, hogy a kosár nem telt-e meg.

Hol találok pótkéseket a Crypto 130 CP6-hoz?

A pótkészek az Intimus ügyfélszolgálatánál vagy hivatalos viszonteladóknál érhetők el. Online is rendelhet karbantartó készleteket. A cseréhez ajánlott szakember segítségét kérni.

A megsemmisítő alkalmas intenzív irodai használatra?

A Crypto 130 CP6 mérsékelt professzionális használatra tervezték, 5 perces folyamatos működési ciklussal, majd 20 perces pihenővel. Folyamatos intenzív használathoz válasszon hosszabb ciklusú modellt.

Hogyan tisztítsam a megsemmisítő késeit?

A kések tisztításához használjon puha kefét vagy szöszmentes ruhát a papírmaradványok eltávolításához. Kerülje a vizet vagy vegyszereket. A rendszeres olajozás (lásd 1. kérdés) segít a kések jó állapotának megőrzésében.

Milyen biztonsági szintű a Crypto 130 CP6?

Ez a megsemmisítő P-5 biztonsági szintet kínál a DIN 66399 szabvány szerint, ami azt jelenti, hogy a részecskék mérete 2x15 mm. Alkalmas bizalmas és érzékeny dokumentumok megsemmisítésére.

HASZNÁLATI ÚTMUTATÓ Crypto 130 CP6 Intimus

Üzembe helyezés előtt olvassuk el a kezelési utasítást!

<< A készüléket nem szabad több személynek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve, hogy „egyszemélyes üzemeltetésnél“ biztosítsák a veszélytelen használatot.

<< Sérülésveszély! A laza ruhadarabokat, nyakkendőt, ékszert, hosszú hajat és egyéb laza tárgyakat tartsuk távol a bevezető nyilástól!

<< A feldarabolási művelet közben milyen más munkát (pl. tisztítást) nem szabad a gépen végezni!

<< Sérülésveszély! Ne nyúljunk be az ujjainkkal a bevezető nyilásba!

<< A gép nem játékszer, nem al arra, hogy gyerekek működtessék használják!

<< Veszély esetén azonnal kapcsoljuk a gépet a főkapcsolóval vagy a vé kapcsolóval, vagy húzzuk ki a hálóz dugót!

A gép általános biztonságtechnikai koncepciója (méretek, hozzávezető nyílások, biztonsági lekapcsolások, stb.) egyáltalán nem garantálja azt, hogy a gyerekek veszélytelenül kezelhetik.

<< Mielött felnyitnánk a gépet, ki kell húzni a hálózati dugót! A készüléken javitásokat csak szakember végezhet!

KEZELÉS

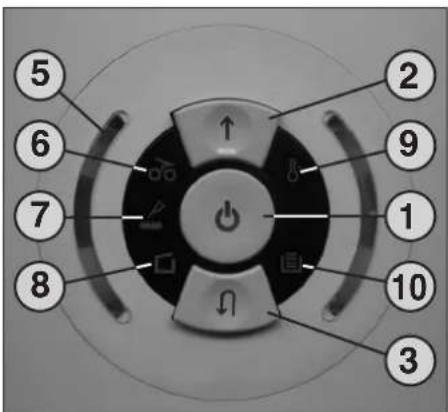

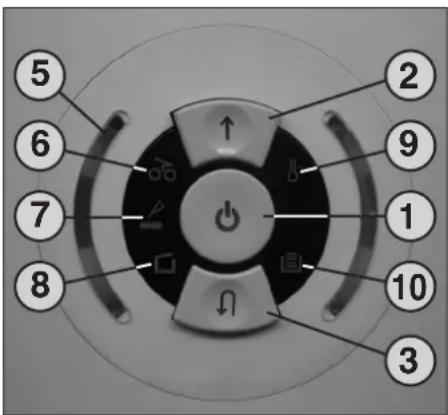

KEZELŐELEMEK:

1 = Funkciógombok (1. kép)

Ennek a gombnak három funkciója van:

a) „Üzemkész”

Ezt a nyomógombot rövid ideig megérintve a gép az „Üzemkész” állapotra kapcsol.

Egyidejűleg kigyullad a beépített LED- kijelző ⏻.

b) „Ki“

Ha ezt a nyomógombot az „Üzemkész” állapotban kb. 3 másodpercig lenyomva tartja, a gép kikapcsol.

Útmutatás: Ha a gépet több mint kb. 5 percig nem használja, akkor a gép automatikusan kikapcsol.

c) „Stop“

Ha a működő vágószerkezetnél ezt a nyomógombot rövid ideig megérinti, akkor a vágószerkezet kikapcsol és leáll.

2 = Elöremenet gomb (1. kép)

Ennek a gombnak két funkciója van:

a) Ezt a gombot rövid ideig megérintve a vágószerkezet néhány másodpercig előrefelé megy, pl. a vágószerkezetben maradt aprítandó anyag kivezetése érdekében. Egyidejűleg kigyullad a beépített LED-kijelző ↑.

b) Ha ezt a gombot kb. 2 másodpercig lenyomva tartja, a vágószerkezet a folyamatos üzemben előrefelé megy és a gépbe lehet adagolni. Egyidejűleg kigyullad a beépített LED-kijelző ↑.

3 = Hátramenet gomb (1. kép)

Ezt a gombot megérintve a vágószerkezet rövid ideig hátrafelé megy, Egyidejűleg kigyullad a beépített LED-kijelző 🔒.

4 = Fénysorompó (elöremenet) (3. kép)

Elindítja az aprítási folyamatot, mihelyt anyagot adagolnak az adagolóaknába. Egyidejűleg kigyullad az előremenet gomb LED-kijelzője ↑.

1. kéb

1. kéb

ÜZEMBE HELYEZÉS

ALKALMAZÁSI TERÜLET:

A intimus 130SP2/CP4/CP5/CP6/CP7 adatmegsemmisítő általános iratanyag aprítása céljára szolgáló gép.

A gépet csak papír aprítására szabad használni!

Másfajta adathordozók aprítása valamint a 0,8x12 mm (CP6) vagy 0,8x4,5 mm (CP7) vágási szélességű típusoknál a füzet- és iratkapcsok

apritása is személyi sérüléseket okozhat (pl. a kemény anyagok, stb. darabokra törése miatt), továbbá károsodhat a készülék (pl. tönkremehet a vágószerkezet, stb.).

FELSZERELÉS:

• Csomagolja ki és helyezze el a készüléket.
• Tegye be a műanyag zsákot a felfogó tartályba.
• A készüléket hálózati dugvillával csatlakozta sa a hálózatra (a hálózati dugalj szükséges előtét biztosítékára vonatkozó adatokat a „MŰSZAKI ADATOK“ c. rész tartalmazza).

A készülékházban lévő rácsnyilások a hütés céljára szolgálnak, és azokat nem szabad lefedni vagy eltakarni! A készülék hálózati csatlakozójának szabadon hozzáférhetőnek kell lennie!

A gépet lehetőleg csak zárt és temperált helyiségekben (10-25 °C) használja!

KEZELÉS

5 = Ellenőrző kijelzés (1. kép)

„A motor terhelésének mértéke“

Az aprítási folyamat alatt színesre beállított fényel mutatja a motor pillanatnyi terhelési állapotát (lásd a „DINAMIKUS TERHELÉSJELZÖ” leírását).

6 = Ellenőrző kijelzés (1. kép)

„Anyagtorlódás a gépben” / „Fénysorompó foglalt az ajtó nyitásánál vagy a bekapcsolásnál”

Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.

a) „Anyagtorlódás a gépben”

Kigyullad, ha a vágószerkezetbe túl sok anyagot adagoltak. A vágószerkezet megakad, majd utána egy darabig hátramegy és megáll. A motor kikapcsol.

b) „Fénysorompó foglalt az ajtó nyitásánál”

Kigyullad, ha az ajtó kinyitásánál még van anyag az adagolóaknában.

A vágószerkezet leáll. A motor kikapcsol.

c) „Fénysorompó foglalt a bekapcsolásnál”

Kigyullad, ha a gép bekapcsolásánál még van anyag az adagolóaknában.

KEZELÉS

KEZELŐELEMEK:

7 = Ellenőrző kijelzés (1. kép) „Vágószerkezet olajozása” Kigyullad, ha a Cross-Cut változat vágószerkezetét meg kell olajozni. Az olajozás műveletét a hátramenet kapcsolón (4) nyugtázni kell (lásd a VÁGÓSZERKEZET KARBANTARTÁSA" c. leírást).

8 = Ellenőrző kijelzés (1. kép) „Ajtó nyitva” /“Ajtó üzemzavar”

a) „Ajtó nyitva” Kigyullad, ha az alsószekrény ajtaja nyitva van. A gép automatikusan kikapcsol és addig nem indítható el, ameddig az ajtó nyitva van.

b) „Elektromos üzemzavar” Villog, ha az ajtó szenzorikában elektromos üzemzavar van. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.

9 = Ellenörző kijelzés (1. kép) „Motor túlterhelés” /

Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.

a) „Motorvédelem“

Kigyullad, ha a motort túl van terhelve és lekapcsolt. A motor lehülési szakaszában a gépet nem lehet beindítani.

Villog, ha a vezérlés nyomtatott áramkörén belül elektromos üzemzavar van. Egyidejűleg felvillan a funkciókapcsoló (2) LED-kijelzője ⏻. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.

10= Ellenőrző kijelzés

„Tele van a felfogó tartály” (1. kép) Kigyullad, ha a felfogó tartály megtelt és ki kell üríteni.

A vágószerkezet kikapcsol.

A GÉP BEKAPCSOLÁSA:

A gép „üzemkész” állapotra kapcsolását a következő módon végezze:

• Rövid ideig működtesse a funkciógombot (1).
• A funkciógomb (1) LED-kijelzője őgyullad az „üzemkész“ állapotra.
• A gépbe lehet adagolni.

EGYEDI PAPÍRLAP BEVITELE:

• Vezesse be a papírt az adagoló nyíláson át a vágómübe.
• A gép automatikusan előremenetre kapcsol, és behúzza a papírt. Az aprítási folyamat után a gép automatikusan kikapcsol.

Útmutatás: Fényáteresztő fóliák aprításához a gépet kézzel előremenetre kell kapcsolni (az előremenet gombot (2) kb. 2 mp-ig tartsa lenyomva).

A működtető gombot (1) („stop“ funkció) rövid ideig működtetve az aprítás folyamata bármikor megállítható. Előremenethez az előremenet gombot (2) kb. 2 mp-ig tartsa lenyomva. Ha a gépet kb. 5 percig nem használja, akkor a gép kikapcsol.

Ütmutatás: Annak érdekében, hogy a kis darabméretnél mindig megfelelő legyen a vágás eredménye és ezzel elérje a prospektusban megadott DIN 32757 szerinti biztonsági fokozatot, a vágandó anyagot mindig merőlegesen és alkalmas mennyiségben vezesse a vágószerkezet felé a bevezető akna középső részében.

A gépbe soha ne adagoljon több anyagot, mint a megadott maximális mennyiség (lásd a „MŰSZAKI ADATOK“ c. részt)

Ha ennek ellenére túl sok anyag kerülne a vágószerkezetbe, lásd az „ÜZEMZAVAR” c. részt az „ANYAGTORLÓDÁS A GÉPBEN” cím alatt.

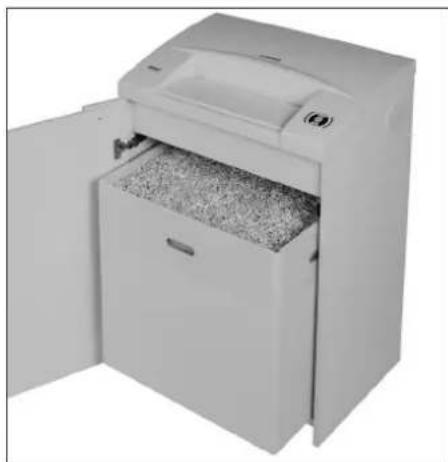

A FELFOGÓ TARTÁLY ÜRÍTÉSE (3. kép)

Ha a felfogó tartály megtelt, a gép kikapcsol. Kigyullad az ellenőrző kijelzés (10). A felfogó tartályt a következő módon üritse ki:

• Nyissa ki aj ajtót. Kigyullad az ellenőrző kijelzés (8). Ha az adagolóaknában még van anyag, akkor még kigyullad az ellenőrző kijelzés (6) is.
• Vegye ki a tele zsákot és távolítsa el a tartalmát. Az ellenőrző kijelzés (10) kialszik.
• Tegyen be üres zsákot és csukja be az ajtót. Az ellenőrző kijelzés □(8) kialszik.
• Ha az ellenőrző kijelző világít (6), rövid ideig működtesse az előremenet gombot (2). Az adagoló aknában maradt anyagot felaprítja és a kijelző kialszik.

Útmutatás: A gép csak zárt ajtónál jár!

DINAMIKUS TERHELÉSJELZŐ:

Az anyagtorlódás elkerülése és ezzel az adathordozók folyamatos és hatékony megsemmisítése érdekében az aprítási folyamat alatt a motor pillanatnyi terhelésének mértékét egy ellenőrző kijelzés (5) (1. kép) jelzi a kapcsolóknál, színesre beállított fénnyel, a következő módon:

Zöld fény: Terhelés < 50%

Sárga fény: Terhelés 50 - 75%

Piros fény: Terhelés 75 - 100%

1. kéb

1. kéb

(Auto-irányváltó funkció)

Ha a túl sok beadagolt anyag miatt torlódás keletkezik, a gép a következő módon reagál:

- A vágószerkezet megakad, utána egy darabig hátrafelé megy (kiszabadul az anyag) és megáll. A motor kikapcsol. Az ellenőrző kijelző 60(6) kigyullad.

Az alábbiak szerint járjon el:

• A beadagolt papírt vegye ki.
• A vágószerkezet most automatikusan előremegy és felaprítja a vágószerkezetben maradt papírt. Előremenet közben világít az előremenet gomb (2) LED-kijelzője ↑. Az ellenőrző kijelző 65(6) kialszik.
• Az aprítást kisebb mennyiségű papírral folytassa.

FÉNYSOROMPÓ FOGLALT

AZ AJTÓ NYITÁSÁNÁL:

Ha az ajtó nyitásánál még van anyag az adagolóaknában, a motor kikapcsol és a vágószerkezet leáll. Kigyullad az ellenőrző kijelzés (6).

Csukja be az ajtót és nyugtázza az állapotot az előremenet gomb (2) működtetésével. A meglévő vágandó anyagot a vágószerkezetbe adagolja és felaprítja.

FÉNYSOROMPÓ FOGLALT

A BEKAPCSOLÁSNÁL:

Ha a gép bekapcsolásánál még van anyag az adagolóaknában, akkor kigyullad az ellenőrző kijelzés (6).

Vegye ki az anyagot és nyugtázza az állapotot az előremenet gomb (2) rövid ideig tartó működtetésével.

KARBANTARTÁS

A VÁGÓSZERKEZET KARBANTARTÁSA (cross-cut):

A cross-cut-vágószerkezeteket bizonyos üzemidő után meg kell olajozni. Ha az ellenőrző kijelző (7) kigyullad, az alábbiak szerint járjon el:

A hoz záa dot t spe ciá lis olaj ból egy keveset oszlasson el egy papírlapon, majd ezt az adagolóaknán át vezesse el a vágószerkezethez.

A papírt behúzza és egyidejűleg olaj kerül a vágószerkezetbe a szükséges kenés elvégzéséhez.

Útmutatás: A kijelzés törlése érdeké a vágószerkezet olajozásának elvégzé után ezt a folyamatot a következő nyugtázni kell:

• Az ajtót addig nyissa ki, amíg az ellenőrző kijelző (8) ki nem gyullad. A(7) és 📄) ellenőrző kijelző villog.
• A hátramenet gombot (4) nyomja meg és tartsa lenyomva addig, amíg az ellenőrző kijelző (7) ki nem alszik.
• Csukja be újra az ajtót.

A vágószerkezet most automatikusan elkezd egy tisztító ciklust (elöremenet/hátramenet) majd utána kikapcsol. A gép újra üzemkész. A speciális olaj utólagos rendelése esetén lásd a „KÜLÖNLEGES TARTOZÉKOK” c. részt.

ENERGIATAKARÉKOS AUTOMATIKA:

Ha a gépet egy ideig nem használja, akkor kb. 5 perc után automatikusan kikapcsol. Az „Üzemkész“ funkciógomb (1) LED-kijelzője kialszik. A visszakapcsoláshoz rövid ideig működtesse a funkciógombot.

A FOTOCELLÁK MEGTISZTÍTÁSA (4. kép)

Ha papírdarabok maradnak a beeresztő nyilásban (pl. egy papírtorlódás után), akkor előfordulhat, hogy a gépet a „foglalt“ fénysorompó már nem kapcsolja ki.

A papírdarabokat úgy tudja eltávolítani ill. a fotocellátmegtisztítani, hogyavágószerkezetbe bevezet egy további papírt vagy a gépet a módimenetbe kapcsolja és egy ecsettel gyorsan végigtörli a fotocella két „szemét”.

1. kéb

KÜLÖN TARTOZÉK

Megnevezés

Műanyag zsák, 600 x 500 x 1000 x 0,05 mm

Kis olajpalack, 110 ml (keresztvágás)

Tájékoztatás: Külön tartozékok utánrendelése esetén, és ha pótalkatrészre van szüksége, kérjük forduljon szakkereskedőjéhez.

Megrendelési szám

99952

88035

MOTORVÉDELEM:

Ha a motortól túl nagy teljesítményt követel, akkor a motor kikapcsol. Az ellenőrző kijelző ♂ (9) kigyullad.

Mintegy 15-20 perc lehülési idő után (típustól és a helyiség hőmérsékletétöl függöen) a gépet újraindíthatja.

ELEKTROMOS ÜZEMZAVAR:

Ha az ellenőrző kijelző (9) a funkciókapcsoló (1) LED-kijelzőjével együtt villog vagy csak az ellenőrző kijelző (8) villog, akkor elektromos üzemzavarról van szó. A gépet nem lehet beindítani.

Ebben az esetben értesítse a szakkereskedőjét.

ELLENÖRZÖ LISTA AZ ÜZEMZAVAROKNÁL:

Ha a gép nem működik, ellenőrizze az alábbi pontokat:

• a hálózati csatlakozódugót csatlakoztatták a hálózathoz?
• becsukták az ajtót?
• a felfogó tartály tele van?

Kövesse a „FELFOGÓ TARTÁLY KIÜRÍTÉSE” c. rész utasításait.

• anyagtorlódás van a gépben?
  Kövesse a „ANYAGTORLÓDÁS A GÉPBEN“ utasításait.
• a motort túlterhelték?
  Lásd a „MOTORVÉDELEM“ alatt

Ha egyik ellenőrzési pont sem helytálló, értesítse a szakkereskedőjét.

MEGSEMMISÍTÉSE

Ha lejárt a gép élettartama, akkor a gépet mindig környezetbarát módon semmisítse meg. A gép vagy a csomagolás semelyik részét ne tegye a háztartási szemét közé.

MÜSZAKI ADATOK

Vágási szélesség:

130SP2:	3,8 mm (csik)
130CP4:	3,8x36 mm (keresztvágás)
130CP5:	1,9x15 mm (keresztvágás)
130CP6:	0,8x12 mm (keresztvágás)
130CP7:	0,8x4,5 mm (keresztvágás)

Vágási teljesítmény:

130SP2:

23-25 lap (70g/m2)

130CP4:

20-22 lap (70g/m2)

130CP5:

13-16 lap (70g/m2)

130CP6:

8-10 lap (70g/m2)

130CP7:

5-6 lap (70g/m2)

Csatlakoztatási feszültség:

240V/50Hz

120V/60Hz

100V/50/60Hz

Elötét biztosíték:

230V+240V/50Hz:

10 A (lomha)

120V+100V/50/60Hz:

20 A (lomha)

Munkaszélesség: 405 mm

Zajszint:

kb. 54dB(A)

Teljesítmény:

100SP2, 100CP4-CP6:

1,1 kW

100CP7:

1,5 kW

Méretek (Szé x Mé x Ma):

660x430x1020 mm

Súly:

kb. 60 kg
