Тип продукта	Уничтожитель документов
Бренд	Intimus
Модель	Crypto 130 CP6
Тип резки	Микрорезка (частицы 2x15 мм)
Уровень безопасности	P-5 (DIN 66399)
Производительность резки (70 г/м²)	12 листов за проход
Ширина входа	220 мм
Объем корзины	30 литров
Размеры (Д x Ш x В)	350 x 200 x 400 мм
Вес	8 кг
Питание	220-240 В, 50/60 Гц
Потребляемая мощность	350 Вт
Уровень шума	58 дБ (А)
Рабочий цикл	5 мин работы / 20 мин отдыха
Основные функции	Автоматическая остановка, реверс, защита от перегрузки
Обслуживание и очистка	Регулярная смазка ножей специальным маслом
Безопасность	Выключатель безопасности, тепловая защита
Запчасти и ремонтопригодность	Запасные ножи доступны, индекс ремонтопригодности 7/10
Тип роликов	4 многонаправленных ролика

Часто задаваемые вопросы - Crypto 130 CP6 Intimus

Как смазывать мой уничтожитель Intimus Crypto 130 CP6?

Рекомендуется смазывать ножи каждые 30 минут работы или после опорожнения корзины. Нанесите несколько капель специального масла для уничтожителя на лист бумаги A4 и вставьте его в аппарат в режиме прямого хода. Повторяйте операцию раз в месяц при обычном использовании.

Что делать в случае замятия бумаги?

В случае замятия переведите уничтожитель в положение Реверс (часто обозначается "Rev"), чтобы извлечь застрявшую бумагу. Если этого недостаточно, отключите питание и вручную удалите листы с помощью тонкогубцев. Никогда не применяйте силу, чтобы не повредить ножи.

Сколько листов может разрезать Crypto 130 CP6 за один раз?

Эта модель может уничтожить до 12 листов бумаги 70 г/м² за проход. Для более толстых листов или скоб уменьшите количество, чтобы избежать замятий.

Можно ли резать скобы и скрепки?

Да, Crypto 130 CP6 предназначен для резки скоб и небольших металлических скрепок без повреждений. Однако удалите большие папки или крупные скрепки, чтобы продлить срок службы ножей.

Как опорожнить корзину для мусора?

Аккуратно поднимите головку уничтожителя, чтобы получить доступ к корзине. Высыпьте отходы в мусорный пакет. Затем установите головку обратно, убедившись, что она зафиксирована. Датчик уровня наполнения сообщает, когда корзина полна.

Уничтожитель сам останавливается, почему?

Автоматическая остановка может произойти из-за перегрузки (слишком много листов) или перегрева (слишком длительное непрерывное использование). В этом случае дайте устройству остыть в течение 20 минут перед повторным использованием. Также проверьте, не заполнена ли корзина.

Где найти запасные ножи для Crypto 130 CP6?

Запасные ножи доступны в службе поддержки Intimus или у авторизованных дилеров. Вы также можете заказать наборы для обслуживания онлайн. Для замены рекомендуется обратиться к профессионалу.

Подходит ли уничтожитель для интенсивного использования в офисе?

Crypto 130 CP6 предназначен для умеренного профессионального использования с циклом 5 минут непрерывной работы, затем 20 минут отдыха. Для интенсивного непрерывного использования выберите модель с более длительным циклом.

Как чистить ножи уничтожителя?

Для чистки ножей используйте мягкую щетку или безворсовую ткань для удаления остатков бумаги. Избегайте воды и химикатов. Регулярная смазка (см. вопрос 1) помогает поддерживать ножи в хорошем состоянии.

Каков уровень безопасности Crypto 130 CP6?

Этот уничтожитель обеспечивает уровень безопасности P-5 по стандарту DIN 66399, что означает размер частиц 2x15 мм. Он подходит для уничтожения конфиденциальных и чувствительных документов.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Crypto 130 CP6 Intimus

Перед вводом в эксплуатацию непременно прочтите инструкцию по обслуживанию!

Инструкция за експлоатация Инструкция по обслуживанию

(Seite 2-4)

(page 5-7)

(page 8-10)

(pagina 11-13)

(página 14-16)

(página 17-19)

(pagina 20-22)

(Σελίδα 23-25)

(side 26-28)

(side 29-31)

(sidan 32-34)

(sivulla 35-37)

(Strona 38-40)

(Strana 41-43)

(Oldal 44-46)

(страници 47-49)

(страницы 50-52)

D

GB

F

NL

E

P

1

GR

DK

N

s

FIN

PL

CZ

H

BG

RUS

ВАЖНИ ИНСТРУКЦИИ ЗА СИГУРНОСТ ПРИ РАБОТА

(движение напред) (Фиг. 3)

ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

ОБЛАСТ НА ПРИЛОЖЕНИЕ:

а) "Защита на електродвигателя"

ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА ЗА РАЗДРОБЕНИЯ МАТЕРИАЛ (Фиг. 3):

ИНДИКАТОР ЗА НАТОВАРВАНЕ:

(функция Auto-Reverse)

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ОТВАРЯНЕ НА ВРАТАТА:

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ВКЛЮЧВАНЕ:

АВТОМАТИКА ЗА ПЕСТЕНЕ НА ЕНЕРГИЯ:

ПОЧИСТВАНЕ НА ФОТОКЛЕТКИТЕ (Фиг. 4):

ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ

Обозначение:

Пластмасови чували, 600 x 500 x 1000 x 0,05 мм

Шишенце за масло, 110 мл

ЕЛЕКТРИЧЕСКА ПОВРЕДА:

КОНТРОЛЕН ЛИСТ ПРИ ПОВРЕДИ:

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

<< Аппарат должен использоваться однов ременно только одним человеком!

Указанные елементы предосторожности обоснованны безопасной работе с аппаратом только одного человека.

<< Во время процесса измельчения на приборе не разрешается проводить никакие другие работы (например, чистить его)!

<< Машина не игрушка, она не предназначена и не рассчитана на детей!

Конструкция и исполнение машины с точки зрения техники безопасности (размеры, входные отверстия, защитные блокировки и т. д.) этой машины не дают никакой гарантии безопасного обращения с ней детей.

<< Опасность травмирования! Не подносите близко к входному пазу галстуки, свисающие украшения, длинные волосы или другие незакрепленные предметы, они могут быть втянуты внутрь!

<< Опасность травмирования! Не встав ляйте пальцы во входной паэ.

<< В случае опасности выключите машинку при помощи главного или аварийного выключателей, или вытащите вилку из розетки!

<< Перед открыванием машинки необходимо вытащить сетевую вилку из розетки! Ремонт прибора должен пров одиться только квалифицированным специалистом!

ЭКСПЛУАТАЦИЯ

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

1 = Функциональный переключатель (рис. 1)

"Готов к работе" / "Откл" / "Стоп"

Эта кнопка имеет три функции:

а) "Готов к работе"

При коротком нажатии на эту кнопку прибор включается в режим "Готов к работе".

Одновременно светится встроенный СИД-индикатор 🔊.

b) "Откл"

Если эту кнопку в режиме "Готов к работе" держать нажатой примерно 3 секунды, то прибор отключается.

Замечание: если прибор не используется в течение примерно 5 минут, то он отключается автоматически.

c) "Стоп"

При коротком нажатии на эту кнопку во время вращения режущего механизма он отключается и останавливается.

Рис. 1

2 = Кнопка "вперед" (рис. 1)

Эта кнопка имеет две функции:

a) При коротком нажатии на эту кнопку режущий механизм вращается несколько секунд вперед, напр., чтобы вывести из механизма оставшиеся обрезки. Одновременно светится встроенный СИД-индикатор ↑.

b) Если держать эту кнопку нажатой примерно 2 секунды, то режущий механизм постоянно вращается вперед, и машину можно загружать. Одновременно светится встроенный СИД-индикатор ↑.

3 = Кнопка "назад" (рис. 1)

При нажатии на эту кнопку режущий механизм коротко вращается назад. Одновременно светится встроенный СИД-индикатор ⚠️.

4 = Световой затвор

(вращение вперед) (рис. 3)

Запускает процесс измельчения, как только в приемную шахту будет введен материал.

Одновременно светится встроенный СИД-индикатор ↑ кнопки "вперед".

Рис. 2

ВВОД В ДЕЙСТВИЕ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Прибор 130SP2/CP4/CP5/CP6/CP7 представляет собой машинку по измельчению любой корреспонденции и документов.

Машину разрешается использовать только для измельчения бумаги!

Измельчение других носителей информации, а также, в случае моделей с шириной резки 0,8x12 мм (CP6) или 0,8x4,5 мм (CP7), наличие

канцелярских и конторских скрепок, могут привести к травмам (напр., при раскалывании твердых материалов и т. п.) и повреждению прибора (напр., разрушению режущего механизма и т. д.).

УСТАНОВКА:

• Распакуйте и установите прибор.
• Вставьте полиэтиленовый мешок в приемную корэину.
• Вставьте сетевую вилку прибора в розетку (данные входного предохранителя, необходимого для сетевой розетки, вы найдете под заголовком "ТЕХНИЧЕСКИЕ ДАННЫЕ").

Решетчатые отверстия в корпусе служат для охлаждения и их нельзя закладывать или заставлять другими предметами!

Место подключения аппарата к сетью должно быть легко доступно!

Машинку разрешается применять только в закрытых помещениях с постоянным температурным режимом (10-25 °C)!

ЭКСПЛУАТАЦИЯ

5 = Контрольный указатель (рис. 1)

"Степень нагрузки мотора"

Во время измельчения цветом свечения показывает мгновенную степень нагрузки мотора (см. описание в разделе "ДИНАМИЧЕСКИЙ УКАЗАТЕЛЬ НАГРУЗКИ").

6 = Контрольный указатель (рис. 1)

"Затор материала в приборе" / "Световой затвор закрыт при открытой двери или при включении"

Действия при включении указателя указаны соответственно в рубрике "НЕИСПРАВНОСТИ".

а) "Затор материала в приборе"

Светится при избыточном вводе материала в режущий узел. Режущий узел блокируется, затем коротко вращается назад и останавливается. Электромотор отключается.

b) "Световой затвор закрыт

при открытой дверце“

Загорается, если при открывании дверцы в приемной шахте еще находится материал.

Режущий узел останавливается. Электромотор отключается.

с) "Световой затвор закрыт при включении"

Загорается, если при включении прибора в приемной шахте еще находится материал.

ЭКСПЛУАТАЦИЯ

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

7 = Контрольный указатель (рис. 1) "Смазать режущий механизм" Загорается, когда должен быть смазан режущий механизм исполнения Cross-Cut. После смазывания необходимо квитировать выполнение нажатием кнопки обратного хода (4) (см. описание в разделе "ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РЕЖУЩЕГО МЕХАНИЗМА").

8 = Контрольный указатель (рис. 1) "Дверь открыта" / "Неисправность двери"

а) "Дверь открыта"

Загорается, если открыта дверца нижнего шкафа. Машина автоматически отключается и не может быть включена, пока не будет закрыта дверь.

b) "Электрическая неисправность" Мигает при неисправности электрики датчиков дверцы. Прибор отключается. В таком случае обратитесь, пожалуйста, в Ваш специализированный магазин.

9 = Контрольный указатель (рис. 1) "Перегрузка мотора" / "Электрическая неисправность" Действия при свечении этого индикатора описаны в разделе "НЕИСПРАВНОСТИ".

а) "Защита мотора"

Загорается, если электромотор перегружен и отключился. До охлаждения мотора машина не может быть включена.

b) "Электрическая неисправность" Мигает при неисправности электроники на плате управления. Одновремен мигает СИД-индикатор функционального переключателя (2). Прибор отключается. Обратитесь, пожалуйста, в Ваш специализированный магазин.

10 = Контрольный указатель (рис. 1) "Приемная корзина заполнена" Загорается, если приемная корзина заполнена и должна быть опорожнена. Режущий механизм отключается.

ВКЛЮЧЕНИЕ МАШИНЫ:

Для включения машины в режим "Готов к работе" действуйте следующим образом:

• Коротко нажать функциональный переключатель (1).
• СИД-индикатор функционального переключателя (1) светится в положении "Готов к работе".
• Прибор можно загружать.

ПОДАЧА ОТДЕЛЬНЫХ ЛИСТОВ БУМАГИ:

• Ввести бумагу в режущий механизм через входной паэ.
• Машинка автоматический включается и втягивает бумагу. После окончания процесса измельчения машинка ав томатически выключается.

Замечание: для измельчения прозрачных пленок прибор нужно вручную включить на движение вперед (примерно 2 секунды держать нажатой кнопку движения вперед (2)).

Коротким нажатием функционального переключателя (1) (функция "стоп") измельчение можно в любой момент остановить. Для продолжения работы снова держать нажатой кнопку движения вперед (2) около 2 секунд.

Без ввода материала машина автоматически отключается через примерно 5 минут.

Замечание: для постоянного получения отличного относительно размера частиц результата резки и достижения указанной в проспекте степени безопасности по DIN 32757 необходимо всегда подавать разрезаемый материал под прямым углом к режущему устройству. Нужно подбирать подходящее количество и подавать его в средней зоне приемной шахты.

Никогда не вводите в прибор материала больше, чем это указано в "ТЕХНИЧЕСКИХ ДАННЫХ"!

Если в режущий механизм все же попадет слишком много материала, см. действия в раздела "НЕИСПРАВНОСТИ" часть "ЗАТОР МАТЕРИАЛА В ПРИБОРЕ".

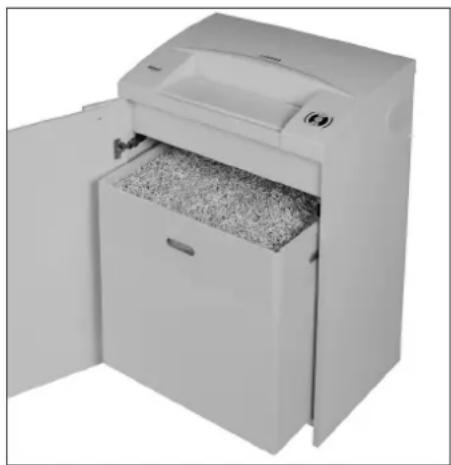

ОПОРОЖНЕНИЕ

ПРИЕМНОЙ КОРЗИНЫ (рис. 3):

Когда приемная корзина заполнится, прибор отключается. Загорается контрольный указатель (10). Опорожните приемную корзину следующим образом:

• Открыть дверь. Контрольный указатель (8) загорается. Если в приемной шахте еще находится материал, то дополнительно светится контрольный указатель (6).
• Вынуть полный мешок и опорожнить его. Контрольный указатель 📁(10) гаснет.
• Уложить пустой мешок и закрыть дверцу. Контрольный указатель □(8) гаснет.
• Если светится контрольный индикатор (6), то нажмите коротко кнопку движения вперед (2). Оставшийся в приемной шахте материал измельчается и индикатор гаснет.

Замечание: прибор работает только при закрытой дверце!

ДИНАМИЧЕСКИЙ

УКАЗАТЕЛЬ НАГРУЗКИ:

Чтобы предотвратить затор материала и обеспечить непрерывное и эффективное уничтожение носителей информации, во время процесса измельчения при помощи цветного светового указателя (5) (рис. 1), расположенного около выключателей, показывается мгновенная степень нагрузки мотора:

Зеленый свет: нагрузка < 50%

Желтый свет: нагрузка 50 - 75%

Красный свет: нагрузка 75 - 100%

Рис. 1

Рис. 2

ЗАТОР МАТЕРИАЛА В ПРИБОРЕ:

(функция автореверса)

Если в результате ввода избытка материала образуется затор, прибор реагирует следующим образом:

- Режущий механизм блокируется, затем коротко вращается назад (чтобы освободить материал) и останавливается. Мотор отключается. Загорается контрольный указатель 66 (6).

Действуйте следующим образом:

• Выньте выведенную назад бумагу.
• Режущий механизм теперь автоматически вращается вперед и измельчает остатки бумаги. Во время движения вперед светится СИД-индикатор ↑ кнопки движения вперед (2). Контрольный индикатор 66 (6) гаснет.
• Продолжить измельчение с меньшим количеством бумаги.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ОТКРЫТОЙ ДВЕРИ

Если при открывании дверцы в приемной шахте еще находится материал, то мотор отключается, и режущий механизм останавливается. Загорается контрольный указатель 66 (6).

Закройте дверь и квитируйте это состояние коротким нажатием кнопки движения вперед (2). Оставшийся материал подается в режущий механизм и измельчается.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ВКЛЮЧЕНИИ:

Если при включении прибора в приемной шахте еще находится материал, то загорается контрольный указатель ⚫ (6).

Выньте материал и квитируйте это состояние коротким нажатием кнопки движения вперед (2).

УХОД

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

РЕЖУЩЕГО МЕХАНИЗМА (ТИПА coss-cut):

Режущие механизмы типа cross-cut необходимо после определенного времени работы смазывать. Если загорится контрольный указатель 🔑), то действуйте следующим образом:

Вылейте немного поставляемого с прибором специального масла на лист бумаги, чтобы оно распределилось по его поверхности, и введите этот лист в приемную шахту к режущему механизму.

Бумага втянется внутрь, и масло обеспечит нужную смазку режущего механизма.

Замечание: чтобы контрольный указатель погас, после смазывания нужно квитировать действие следующим образом:

- Открыть дверь настолько, чтобы загорелся контрольный указатель (8). Индикаторы (7) и (4) мигают.

- Нажать кнопку обратного движения (4) и держать нажатой, пока не погаснет контрольный указатель (7).

- Закрыть дверь.

Режущий механизм автоматически проводит цикл очистки (движение вперед-назад) и отключается.

Машина снова готова к работе. В случае заказа нужного специального масла прочтите раздел "ОСОБЫЕ ПРИНАДЛЕЖНОСТИ".

АВТОМАТИКА ДЛЯ

ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ:

Если прибор не используется, то примерно через 5 минут он автоматически отключается. СИД - индикатор функционального переключателя (1) "Готов к работе" гаснет. Для повторного включения нажмите коротко функциональный переключатель.

ОЧИСТКА ФОТОЭЛЕМЕНТА (рис. 4):

Если частицы бумаги застрянут во впускной прорези (напр., после затора бумаги), то не исключено, что прибор долго не будет отключаться из-за "закрытого" светового затвора.

Вы можете удалить обрезки или очистить фотоэлемент, если введете в режущий механизм еще один лист бумаги, или включите обратный ход машины кнопкой вращения назад и кратко протрете кисточкой оба "глаза" фотоэлемента.

Рис. 4

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Наименование

Полизтиленовый мешок, 600 x 500 x 1000 x 0,05 mm

Бутылочка с маслом, 110 мл (cross-cut)

Указание: если возникнет необходимость в специальных принадлежностях и запчастях, обращайтесь в торговую организацию, продавшую Вам прибор.

№ для заказа

99952

88035

ЗАЩИТА МОТОРА:

При перегрузке мотора он отключается. Загорается контрольный указатель 5 (9).

После перерыва для охлаждения, 15-20 минут (в зависимости от модели и температуры в помещении) можно снова включить прибор.

ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ:

Если контрольный указатель ♂ (9) мигает вместе с СИД -индикатором функционального переключателя (1), или только контрольный указатель □ (8), то имеется неисправность электроники. Прибор в этом случае работать не будет.

Обратитесь, пожалуйста, в Ваш специализированный магазин.

ПРОВЕРКИ ПРИ НАРУШЕНИЯХ:

Если прибор не работает, проверьте следующее:

• Включен ли в розетку сетевой штекер?
• Закрыта ли дверца?
• переполнена приемная корзина? следуйте указаниям инструкции при "ОПОРОЖНЕНИИ ПРИЕМНОЙ КОРЗИНЫ".
• Не образовался ли затор материала в приборе?

Действуйте по инструкции, раздел "ЗАТОР МАТЕРИАЛА В ПРИБОРЕ".

- Не перегружен ли мотор?

См. раздел "ЗАЩИТА МОТОРА".

Если это не поможет, то обратитесь, пожалуйста, в Ваш специализированный магазин.

УТИЛИЗАЦИЯ

УТИЛИЗАЦИЯ МАШИНЫ:

По окончании срока эксплуатации утилизируйте машину с учетом экологии. Не кладите детали машины или ее упаковки просто в домашний мусор.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Ширина реэки :

130SP2:	3,8 MM (полосы)
130CP4:	3,8x36 MM (cross-cut)
130CP5:	1,9x15 MM (cross-cut)
130CP6:	0,8x12 MM (cross-cut)
130CP7:	0,8x4,5 MM (cross-cut)

Производительность:

130SP2:	23-25 листов ( 70g/m2 )
130CP4:	20-22 листов ( 70g/m2 )
130CP5:	13-16 листов ( 70g/m2 )
130CP6:	8-10 листов ( 70g/m2 )
130CP7:	5-6 листов ( 70g/m2 )
напряжение:	230В/50Гц240В/50Гц120В/60Гц100В/50/60Гц

Входной предохранитель:

230В+240В/50Гц:	10 А (плавкий)
120В+100В/50/60Гц:	20 А (плавкий)
Ширина паза:	405 мм
Уровень шума:	ок. 54 дБ

Мощность:

100SP2, 100CP4-CP6:	1,1 кВт
100CP7:	1,5 кВт
Размеры (ДхШхВ):	660x430x1020 мм
Вес:	ок. 60 кг

International Network

Headquarters

USA MARTIN YALE Industries +1 / 260 563-0641
