Тип продукта	Уничтожитель документов
Бренд	Intimus
Модель	Pro 120 CC4
Уровень безопасности	P-4 (перекрестный рез 4 x 30 мм)
Емкость резки	До 120 листов (70 г/м²)
Питание	230 В, 50 Гц
Мощность двигателя	1 500 Вт
Размеры (Д x Ш x В)	35 x 45 x 55 см
Вес	30 кг
Уровень шума	58 дБ (A)
Основные функции	Автоматический пуск/остановка, реверс, защита от перегрузки, индикатор заполнения корзины
Обслуживание и чистка	Смазывайте ножи каждые 2 000 разрезов, внешняя чистка мягкой тканью
Безопасность	Автоматическое отключение при перегреве, блокировка безопасности, защита от пальцев
Запчасти и ремонтопригодность	Запасные ножи, двигатель, ремень, выключатели; ремонт в авторизованном центре
Общая информация	Гарантия 2 года, производство Германия, соответствует CE
Тип корзины	Съемная корзина с окном просмотра
Объем корзины	120 литров
Уничтожаемые материалы	Бумага, скрепки, канцелярские скрепки, кредитные карты
Рабочий цикл	Непрерывная работа с охлаждением
Включенные аксессуары	Инструкция, смазочное масло, мусорные мешки

Часто задаваемые вопросы - Pro 120 CC4 Intimus

Какова максимальная емкость резки Intimus Pro 120 CC4?

Максимальная емкость составляет 120 листов бумаги 70 г/м² за один проход. Для более толстых листов уменьшите количество.

Как смазывать ножи уничтожителя?

Используйте специальное масло для уничтожителя (не пищевое), капнув несколько капель на чистый лист и пропустив его в режиме реверса. Повторяйте каждые 2000 разрезов.

Что делать при замятии бумаги?

Включите реверс, чтобы освободить бумагу. При необходимости отключите питание и вручную извлеките застрявшие листы, следуя инструкциям в руководстве.

Каков уровень безопасности этого уничтожителя?

Уровень безопасности P-4 по стандарту DIN 66399, производит частицы 4 x 30 мм, подходящие для конфиденциальных документов.

Могу ли я уничтожать скрепки и канцелярские скрепки?

Да, Intimus Pro 120 CC4 может уничтожать скрепки и канцелярские скрепки. Однако удалите крупные скоросшиватели, чтобы не повредить ножи.

Уничтожитель останавливается во время работы, почему?

Это может быть вызвано перегрузкой (слишком много листов) или перегревом. Дайте остыть 20 минут, затем уменьшите количество листов.

Как опорожнить корзину для сбора?

Выдвиньте корзину за ручку. Извлеките мусорный мешок и замените его. Не утрамбовывайте отходы, чтобы избежать засорения.

Каков срок службы ножей?

Ножи рассчитаны на более чем 500 000 разрезов при регулярном обслуживании. Их может заменить профессионал.

Шумный ли уничтожитель?

Уровень шума составляет около 58 дБ, что сравнимо с нормальным разговором. Используйте его в офисе без помех.

Где найти инструкцию на французском?

Полная инструкция доступна для бесплатного скачивания на нашем сайте. Вы также можете запросить перевод по электронной почте через страницу устройства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pro 120 CC4 Intimus

Перед вводом в эксплуатацию непременно прочтите инструкцию по обслуживанию!

Инструкция по обслуживанию

(Seite 2-4)

(page 5-7)

(page 8-10)

(pagina 11-13)

(página 14-16)

(página 17-19)

(pagina 20-22)

(Σελίδα 23-25)

(side 26-28)

(side 29-31)

(sidan 32-34)

(sivulla 35-37)

(Strona 38-40)

(Strana 41-43)

(Oldal 44-46)

(страници 47-49)

(страницы 50-52)

D

GB

F

NL

E

P

1

GR

DK

N

s

FIN

PL

CZ

H

BG

RUS

ВАЖНИ ИНСТРУКЦИИ ЗА СИГУРНОСТ ПРИ РАБОТА

ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

ОБЛАСТ НА ПРИЛОЖЕНИЕ:

5 = Фотоклетка (движение напред) (Фиг. 3)

а) "Защита на електродвигателя"

15 = Контейнер за раздробен материал CD/DVD (Фиг. 4)

16 = Резервоар за масло (Фиг. 6)

Фиг. 1

ИЗПРАЗВАНЕ НА ТОРБАТА ЗА УЛАВЯНЕ

НА ХАРТИЯТА (Фиг. 4):

ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА

ЗА CD/DVD (Фиг. 4):

ДИНАМИЧЕН ИНДИКАТОР ЗА НАТОВАРВАНЕ:

ЗАДРЬСТВАНЕ НА УРЕДА С РАЗДРОБЕН МАТЕРИАЛ: (функция Auto-Reverse)

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ОТВАРЯНЕ НА ВРАТАТА:

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ВКЛЮЧВАНЕ:

ЕЛЕКТРИЧЕСКА ПОВРЕДА:

КОНТРОЛЕН ЛИСТ ПРИ ПОВРЕДИ:

ПОЧИСТВАНЕ НА ФОТОКЛЕТКИТЕ (Фиг. 5):

АВТОМАТИКА ЗА ПЕСТЕНЕ НА ЕНЕРГИЯ:

Модел	Тип	Ширина на рязане хартия / CD,DVD	Производителност при рязане хартия / CD,DVD	Работна ширина	Ниво на шума	Размери Ш × Д × В	Тегло
intimus 120SC2	227-6S	5,8 мм / 8 мм	35-38 листа* / 1 брой	310 мм	ок. 57 dB(A)	535 x 395 x 980 мм	46 кг
intimus 120SC2	227-4S	3,8 мм / 8 мм	31-33 листа* / 1 брой	310 мм	ок. 57 dB(A)	535 x 395 x 980 мм	46 кг
intimus 120CC3	227-4C	3,8x36 мм / 8 мм	23-25 листа* / 1 брой	310 мм	ок. 57 dB(A)	535 x 395 x 980 мм	47 кг
intimus 120CC4	227-2C	1,9x15 мм / 8 мм	15-17 листа* / 1 брой	310 мм	ок. 57 dB(A)	535 x 395 x 980 мм	47 кг
intimus 120CC5	227-1C	0,8x12 мм / 8 мм	10-12 листа* / 1 брой	310 мм	ок. 57 dB(A)	535 x 395 x 980 мм	47 кг
intimus 120CC6	227-1CF	0,8x4,5 мм / 8 мм	7-8 листа* / 1 брой	310 мм	ок. 57 dB(A)	535 x 395 x 980 мм	47 кг

Предпазител на входа (бавен): 220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

Модел	Данни за захранване от мрежатазахранващо напряжение/честота • потребление на ел. энергия • мощност
intimus 120SC2	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120SC2	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC3	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC4	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC5	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC6	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW

ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ

Обозначение

№ за поръчка

Пластмасови чували, 440x330x950x,005 мм 99977 Шишенце за масло 110 мл 88035

ВАЖНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

<< Аппарат должен использоваться однов ременно только одним человеком! Указанные елементы предосторожности обоснованны безопасной работе с аппаратом только одного человека.

<< Во время процесса измельчения на приборе не разрешается проводить никакие другие работы (например, чистить его)!

<< Машина не игрушка, она не предназначена и не рассчитана на детей!

Конструкция и исполнение машины с точки зрения техники безопасности (размеры, входные отверстия, защитные блокировки и т. д.) этой машины не дают никакой гарантии безопасного обращения с ней детей.

<< Опасность травмирования! Не подносите близко к входному пазу галстуки, свисающие украшения, длинные волосы или другие незакрепленные предметы, они могут быть втянуты внутры!

<< Опасность травмирования! Не встав ляйте пальцы во входной паэ.

<< В случае опасности выключите машинку при помощи главногоилиаварийного выключателей, или вытащите вилку из розетки!

<< Перед открыванием машинки необходимо вытащить сетевую вилку из розетки! Ремонт прибора должен проводиться только квалифицированным специалистом!

ВВОД В ДЕЙСТВИЕ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Измельчитель носителей информации intimus 120SC2/

CC3/CC4/CC5/CC6 представляет собой машину для измельчения как обычных носителей письменной информации, так и таких накопителей данных, как CD, DVD, кредитные карточки и дискеты 3,5".

Прибор разрешается использовать только для измельчения бумаги и кредитных карточек, а также CD, DVD и дискет 3,5"! Измельчение других носителей информации может повредить прибор (напр., разрушить режущий механизм, и т.п.).

УСТАНОВКА:

- Распаковать и установить прибор.

- Повесить пластиковый мешок на раму для него.

- Вставить сетевую вилку прибора (1) (рис. 2) в розетку электросети (данные по необходимому входному предохранителю сетевой розетки приведены в "ТЕХНИЧЕСКИХ ДАННЫХ").

Место подключения прибора к сети должно быть легко доступно и располагаться вблизи его!

Машину разрешается использовать только внутри помещений с температурой воздуха 10-25°C!

ЭКСПЛУАТАЦИЯ

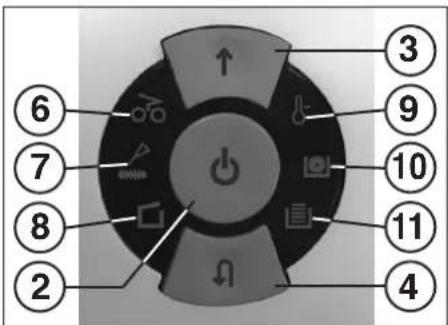

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

1 = Сетевой кабель (рис. 2)

После включения сетевого штекера в розетку электросети машина еще не включена.

2 = Функциональный переключатель (рис. 1)

"Готов к работе" / "Откл" / "Стоп" Эта кнопка имеет три функции:

a) "Готов к работе"

При коротком нажатии на эту кнопку прибор включается в режим "Готов к работе". Одновременно светится встроенный СИД-индикатор 🔒.

b) "Откл"

Если эту кнопку в режиме "Готов к работе" держать нажатой примерно 3 секунды, то прибор отключается.

Замечание: если прибор не используется в течение примерно 5 минут, то он отключается автоматически.

c) "Стоп"

При коротком нажатии на эту кнопку во время вращения режущего механизма он отключается и останавливается.

3 = Кнопка "вперед" (рис. 1)

Эта кнопка имеет две функции:

a) При коротком нажатии на эту кнопку режущий механизм вращается несколько секунд вперед, напр., чтобы вывести из механизма оставшиеся обрезки. Одновременно светится встроенный СИД-индикатор ↑.

b) Если держать эту кнопку нажатой примерно 2 секунды, то режущий механизм постоянно вращается вперед, и машину можно загружать. Одновременно светится встроенный СИД-индикатор ↑.

4 = Кнопка "назад" (рис. 1)

При нажатии на эту кнопку режущий механизм коротко вращается назад. Одновременно светится встроенный СИД-индикатор

5 = Световой затвор

(вращение вперед) (рис. 3)

Запускает процесс измельчения, как только в одну из обеих входных шахт будет введен материал. Одновременно светится встроенный СИД-индикатор ↑ кнопки "вперед".

6 = Контрольный указатель (рис. 1)

"Затор материала в приборе" / "Параллельный ввод материала" /

"Световой затвор закрыт при открытой двери или при включении"

Действия при включении указателя указаны соответственно в рубрике "НЕИСПРАВНОСТИ".

a) "Затор материала в приборе"

Светится при избыточном вводе материала в режущий узел. Режущий узел блокируется, затем коротко вращается назад и останавливается. Электромотор отключается.

b) "Параллельный ввод материала"

Светится, если материал вводится одновременно в обе шахты. Режущий узел останавливается, затем коротко вращается назад и стоит. Электромотор отключается.

с) "Световой затвор закрыт при открытой дверце"

Светится, если при открывании двери в одной из обеих входных шахт еще находится материал. Режущий узел останавливается. Электромотор отключается.

d) "Световой затвор закрыт при включении"

Светится, если при включении прибора в одной из обеих входных шахт находится материал.

Рис. 1

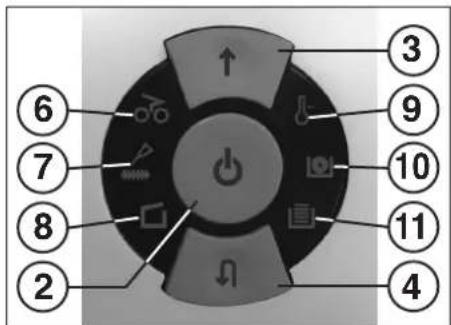

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

7 = Контрольный указатель (рис. 1)

"Смазать режущий механизм"

Загорается, когда должен быть смазан режущий механизм исполнения Cross-Cut. После смазывания необходимо квитировать выполнение нажатием кнопки обратного хода (4) (см. описание в разделе

"ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РЕЖУЩЕГО МЕХАНИЗМА").

8 = Контрольный указатель (рис. 1)

"Дверь открыта" / "Неисправность двери"

а) "Дверь открыта"

Загорается, если открыта дверца нижнего шкафа. Машина автоматически отключается и не может быть включена, пока не будет закрыта дверь.

b) "Электрическая неисправность"

Мигает при неисправности электрики датчиков дверцы. Прибор отключается. В таком случае обратитесь, пожалуйста, в Ваш специализированный магазин.

9 = Контрольный указатель (рис. 1)

"Перегрузка мотора" /

"Электрическая неисправность"

Действия при свечении этого индикатора описаны в разделе "НЕИСПРАВНОСТИ".

а) "Защита мотора"

Загорается, если электромотор перегружен и отключился. До охлаждения мотора машина не может быть включена.

b) "Электрическая неисправность"

Мигает при неисправности электроники на плате управления. Одновременно мигает СИД-индикатор

функционального переключателя (2). Прибор отключается. Обратитесь, пожалуйста, в Ваш специализированный магазин.

10 = Контрольный указатель

"Накопитель CD/DVD заполнен" (рис. 1)

Загорается, если емкость для разрезанных CD/DVD заполнена и должна быть опорожнена. Режущий механизм для измельчения CD/DVD отключается. Опорожнение емкости для CD/DVD необходимо квитировать нажатием кнопки "Вперед" (3).

Замечание: режущий механизм для измельчения бумаги может использоваться дальше.

11 = Контрольный указатель

"Мешок для сбора бумаги полон" (рис. 1)

Загорается, если мешок для сбора бумаги наполнился и должен быть опорожнен. Режущий механизм для измельчения бумаги отключается.

Замечание: режущий механизм для измельчения CD/DVD может использоваться дальше.

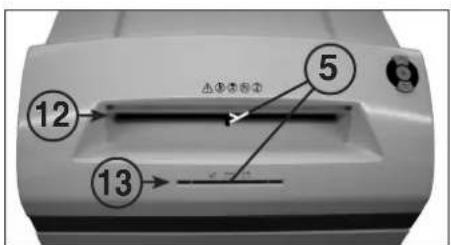

12 = Шахта для ввода бумаги (рис. 3)

13 = Шахта для ввода CD/DVD (рис. 3)

14 = Мешок для сбора бумаги (рис. 4)

15 = Емкость для разрезанных CD/DVD (рис. 4)

16 = Бачок для масла (рис. 6)

Рис. 1

Измельчитель ни в коем случае нельзя использовать как сидение или опору для ног. Можно получить травмы при разрушении прибора!

ВКЛЮЧЕНИЕ МАШИНЫ:

Для включения машины в режим "Готов к работе" действуйте следующим образом:

- Коротко нажать функциональный переключатель (2).

- СИД-индикатор функционального переключателя (2) светится в положении "Готов к работе".

- Прибор можно загружать.

ВВОД МАТЕРИАЛА:

Ввести бумагу в шахту загрузки (12) (рис. 3) режущего механизма.

Другие носители информации (CD, DVD или кредитные карточки) по отдельности в специальную шахту для CD/DVD (13) (рис. 3) к другому режущему механизму.

Машина автоматически включает движение вперед и втягивает материал, а по окончании измельчения автоматически отключается.

Во время ввода бумаги одновременно вводить CD/DVD нельзя, как и наоборот, бумагу при измельчении CD/DVD!

Замечание: для измельчения прозрачных пленок прибор нужно вручную включить на движение вперед (примерно 2 секундыдержать нажатой кнопку движения вперед (3)).

Коротким нажатием функционального переключателя (2) (функция "стоп") измельчение можно в любой момент остановить. Для продолжения работы снова держать нажатой кнопку движения вперед (3) около 2 секунд.

Без ввода материала машина автоматически отключается через примерно 5 минут.

Никогда не вводите в прибор материала больше, чем это указано в "ТЕХНИЧЕСКИХ ДАННЫХ"!

Если в режущий механизм все же попадет слишком много материала, см. действия в раздела "НЕИСПРАВНОСТИ" часть "ЗАТОР МАТЕРИАЛА В ПРИБОРЕ".

Для правильной утилизации отходов в приборе имеется два отдельных сборника обрезков.

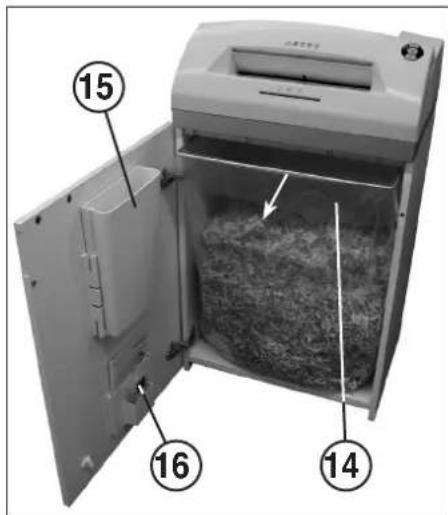

ОПОРОЖНЕНИЕ МЕШКА

ДЛЯ СБОРА БУМАГИ (рис. 4):

Когда мешок для сбора бумаги заполнен, прибор отключается. Загорается контрольный индикатор (11). Действуйте следующим образом:

- Открыть дверцу. Загорается контрольный индикатор (8). Если в одной из приемных шахт еще остался материал, то дополнительно загорается контрольный индикатор (6).

Рис. 3

- Вытянуть мешок с бумагой (14) вместе с рамой из нижней части корпуса, снять мешок и опорожнить его. Контрольный индикатор (11) гаснет.

- Пустой мешок повесить на раму и задвинуть в нижнюю часть корпуса. Закрыть дверцу Контрольный индикатор □(8) гаснет.

- Если светится контрольный индикатор ⚫ (6), то нажмите коротко кнопку движения вперед (3). Оставшийся в приемной шахте материал измельчается и индикатор гаснет.

Замечание: прибор работает только при закрытой дверце!

ОПОРОЖНЕНИЕ ЕМКОСТИ ДЛЯ CD/DVD (рис. 4):

Замечание: контроль заполнения емкости и включение указателя "Емкость для CD заполнена" осуществляется подсчетом циклов резки.

При достижении запрограммированного числа (примерно 20 штук) вводимых CD/DVD прибор отключается и загорается контрольный индикатор (10).

Действуйте следующим образом:

- Открыть дверцу. Загорается контрольный индикатор (8), а СИД-указатель ↑ кнопки движения вперед (3) и контрольный индикатор (10) мигают.

- Снять емкость (14) с внутренней стороны двери и опорожнить его.

- Коротко нажать кнопку движения вперед (3), чтобы квитировать опорожнение емкости для CD/DVD. Процесс подсчета снова начинается с нуля. Контрольный индикатор 📄(10) и СИД-указатель ♠ кнопки движения вперед (3) гаснут.

- Пустую емкость снова повесить на дверь и закрыть ее.

Замечание: машина работает только при закрытой двери!

Чтобы предотвратить затор материала и обеспечить непрерывное и эффективное уничтожение носителей информации, во время процесса измельчения степень текущей нагрузки мотора указывается рассеянным цветным светом в шахте ввода:

Зеленый свет: нагрузка < 50%

Желтый свет: нагрузка 50 - 75%

Красный свет: нагрузка 75 - 100%

Рис. 4

НЕИСПРАВНОСТИ

ЗАТОР МАТЕРИАЛА В ПРИБОРЕ:

(функция автореверса)

Если в результате ввода избытка материала образуется затор, прибор реагирует следующим образом:

- Режущий механизм блокируется, затем коротко вращается назад (чтобы освободить материал) и останавливается. Мотор отключается. Загорается контрольный указатель срб.

Действуйте следующим образом:

Затор материала в шахте для ввода бумаги (12)

- Выньте выведенную назад бумагу.

- Режущий механизм теперь автоматически вращается вперед и измельчает остатки бумаги. Во время движения вперед светится СИД-индикатор кнопки движения вперед (3). Контрольный индикатор 65 гаснет.

- Продолжить измельчение с меньшим количеством бумаги.

Затор материала в шахте для ввода CD/DVD (13)

- Вынуть выведенный назад материал.

Вынимайте материал осторожно, там могут быть опасные острые края!

- Оставшийся материал будет автоматически втянут к режущему механизму и измельчен. Во время вращения вперед светится СИД-индикатор кнопки движения вперед (3). Контрольный индикатор сбг гаснет.

- После прохождения остатков материала продолжайте измельчение с правильной дозировкой.

- При необходимости переключайте режущий механизм для движения попеременно вперед и назад, пока остаток материала не будет полностью измельчен.

ПАРАЛЛЕЛЬНЫЙ ВВОД МАТЕРИАЛА:

Если в обе шахты будет одновременно введен материал, то машина реагирует следующим образом:

• Режущий механизм блокируется, затем коротко вращается назад (освобождение материала) и останавливается. Мотор останавливается. Контрольный указатель 🔔 загорается.
• Выньте материал из одной из шахт.
• Нажмите коротко кнопку движения вперед (3). Материал в другой шахте будет втянут в режущий механизм и измельчен. Контрольный указатель об) гаснет.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ОТКРЫТОЙ ДВЕРИ

Если при открывании двери в одной из двух шахт загрузки еще находится материал, то мотор отключается и режущий механизм останавливается. Контрольный указатель загорается.

Закройте дверь и квитируйте это состояние коротким нажатием кнопки движения вперед (3). Оставшийся материал подается в режущий механизм и измельчается.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ВКЛЮЧЕНИИ:

Если при включении машины в одной из двух шахт загрузки еще находится материал, то загорается контрольный указатель (Ф).

Выньте материал и квитируйте это состояние коротким нажатием кнопки движения вперед (3).

ЗАЩИТА МОТОРА:

При перегрузке мотора он отключается. Загорается контрольный указатель 59).

После перерыва для охлаждения, 25-40 минут (в зависимости от модели и температуры в помещении) можно снова включить прибор.

ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ:

Если контрольный указатель (9) мигает вместе с СИД - индикатором функционального переключателя (2), или только контрольный указатель (8), то имеется неисправность электроники. Прибор в этом случае работать не будет.

Обратитесь, пожалуйста, в Ваш специализированный магазин.

ПРОВЕРКИ ПРИ НАРУШЕНИЯХ:

Если прибор не работает, проверьте следующее:

• Включен ли в розетку сетевой штекер?
• Закрыта ли дверца?
• Не переполнен ли мешок для сбора бумаги? Действуйте по инструкции, раздел "ОПОРОЖНЕНИЕ МЕШКА ДЛЯ СБОРА БУМАГИ".
• Не переполнен ли сборник для CD/DVD? Действуйте по инструкции, раздел "ОПОРОЖНЕНИЕ ЕМКОСТИ ДЛЯ CD/DVD".
• Не образовался ли затор материала в приборе? Действуйте по инструкции, раздел "ЗАТОР МАТЕРИАЛА В ПРИБОРЕ".
• Не перегружен ли мотор? См. раздел "ЗАЩИТА МОТОРА".

Если это не поможет, то обратитесь, пожалуйста, в Ваш специализированный магазин.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УТИЛИЗАЦИЯ

ОЧИСТКА ФОТОЭЛЕМЕНТА (рис. 5):

Если частицы бумаги застрянут во впускной прорези (напр., после затора бумаги), то не исключено, что прибор долго не будет отключаться из-за "закрытого" светового затвора.

Вы можете удалить обрезки или очистить фотоэлемент, если введите в режущий механизм еще один лист бумаги, или включите обратный ход машины кнопкой вращения назад и кратко протрете кисточкой оба "глаза" фотоэлемента.

Рис. 5

Рис. 6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РЕЖУЩЕГО МЕХАНИЗМА (ТИПА CROSS-CUT):

Режущие механизмы типа CROSS-Cut необходимо после определенного времени работы смазывать.

Если загорится контрольный указатель (7), то действуйте следующим образом:

Откройте дверцу. Загорается контрольный указатель (3), мигают СИД – индикатор кнопки обратного движения (4) и контрольный указатель (7). Выньте из крепления на дверце бачок с маслом (16) (рис. 6) и снова закройте дверь.

Распределите на листе бумаги немного масла и введите его в шахту для бумаги (12).

Листок втягивается и масло попадает в режущий механизм.

Замечание: чтобы контрольный указатель погас, после смазывания нужно квитировать действие следующим образом:

- Открыть дверь настолько, чтобы загорелся контрольный указатель (8). Индикаторы 📁 (7) и (4) мигают.

- Нажать кнопку обратного движения (4) и держать нажатой, пока не погаснет контрольный указатель Ⓧ(7).

- Закрыть дверь.

Режущий механизм автоматически проводит цикл очистки (движение вперед-назад) и отключается. Машина снова готова к работе. В случае заказа нужного специального масла прочтите раздел "ОСОБЫЕ ПРИНАДЛЕЖНОСТИ".

АВТОМАТИКА ДЛЯ ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ:

Если прибор не используется, то примерно через 5 минут он автоматически отключается. СИД - индикатор функционального переключателя (2) "Готов к работе" гаснет. Для повторного включения нажмите коротко функциональный переключатель.

УТИЛИЗАЦИЯ ПРИБОРА:

По окончании срока службы машины утилизируйте ее в соответствии с правилами защиты окружающей среды. Не выбрасывайте детали машины и ее упаковки с домашним мусором.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель	Тип	Ширина разрезаемой бумаги / CD,DVD	Производительность бумаги / CD,DVD	Рабочая ширина	Уровень шума	Размеры ШхГхВ	Вес
intimus 120SC2	227-6S	5,8 мм / 8 мм	35-38 листов* / 1 штука	310 мм	около 57 дБ (А)	535 x 395 x 980 мм	46 кг
intimus 120SC2	227-4S	3,8 мм / 8 мм	31-33 листов* / 1 штука	310 мм	около 57 дБ (А)	535 x 395 x 980 мм	46 кг
intimus 120CC3	227-4C	3,8x36 мм / 8 мм	23-25 листов* / 1 штука	310 мм	около 57 дБ (А)	535 x 395 x 980 мм	47 кг
intimus 120CC4	227-2C	1,9x15 мм / 8 мм	15-17 листов* / 1 штука	310 мм	около 57 дБ (А)	535 x 395 x 980 мм	47 кг
intimus 120CC5	227-1C	0,8x12 мм / 8 мм	10-12 листов* / 1 штука	310 мм	около 57 дБ (А)	535 x 395 x 980 мм	47 кг
intimus 120CC6	227-1CF	0,8x4.5 мм / 8 мм	7-8 листов* / 1 штука	310 мм	около 57 дБ (А)	535 x 395 x 980 мм	47 кг

предохранитель (плавкий):
220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

Модель	Данные сети электропитанияНапряжение/частота · расход тока · мощность
intimus 120SC2	220-230В/50Гц · 7,8 А · 1,8 кВт	115-125В/60Гц · 12,0 А · 1,4 кВт	100В/50/60Гц · 18,0 А · 1,8 кВт
intimus 120SC2	220-230В/50Гц · 7,8 А · 1,8 кВт	115-125В/60Гц · 12,0 А · 1,4 кВт	100В/50/60Гц · 18,0 А · 1,8 кВт
intimus 120CC3	220-230В/50Гц · 7,8 А · 1,8 кВт	115-125В/60Гц · 12,0 А · 1,4 кВт	100В/50/60Гц · 18,0 А · 1,8 кВт
intimus 120CC4	220-230В/50Гц · 7,8 А · 1,8 кВт	115-125В/60Гц · 12,0 А · 1,4 кВт	100В/50/60Гц · 18,0 А · 1,8 кВт
intimus 120CC5	220-230В/50Гц · 7,8 А · 1,8 кВт	115-125В/60Гц · 12,0 А · 1,4 кВт	100В/50/60Гц · 18,0 А · 1,8 кВт
intimus 120CC6	220-230В/50Гц · 7,8 А · 1,8 кВт	115-125В/60Гц · 12,0 А · 1,4 кВт	100В/50/60Гц · 18,0 А · 1,8 кВт

* Расчет на 11-й формат бумаги (DIN A4) 70 г/м² приі 230 В/50 Гц

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Наименование

№ для заказа

Пластиковый мешок, 440x330x950x0,05 мм

99977

Масленка, 110 мл

88035

Замечание: для заказа специальных принадлежностей и запасных частей обращайтесь в Ваш специализированный магазин.

International Network

Headquarters

USA MARTIN YALE Industries +1 / 260 563-0641
