Merke	Intimus
Modell	Pro 130 SP2
Produkttype	Krysskutt dokumentmakuleringsmaskin
Skjærekapasitet	Opptil 30 ark per omgang (70 g/m²)
Sikkerhetsnivå	DIN P-4 (krysskutt 4 x 40 mm)
Oppsamlingsbeholderens volum	60 liter
Innmatingsbredde	130 mm
Mål (L x B x H)	40 x 30 x 60 cm
Vekt	12 kg
Strømforsyning	230 V / 50 Hz
Nominell effekt	400 W
Driftssyklus	30 min drift / 30 min pause
Støynivå	55 dB(A)
Hovedfunksjoner	Fremover, revers, stoppfunksjon, varsellampe for full beholder
Vedlikehold og rengjøring	Regelmessig oljing av kniver med spesialolje for makuleringsmaskin
Kontrollpanel	Bryter med tre posisjoner: Auto, Stopp, Revers
Sikkerhet	Termisk beskyttelse, automatisk stopp ved overbelastning, barnesikring
Reservedeler og reparasjonsmuligheter	Reservekniver og reparasjonssett tilgjengelig på forespørsel
Garanti	2 år (deler og arbeid)
Kartongmål	45 x 35 x 65 cm

Ofte stilte spørsmål - Pro 130 SP2 Intimus

Hvordan olje knivene på Intimus Pro 130 SP2 makuleringsmaskin?

Det anbefales å olje knivene hver 30. bruksminutt med spesialolje for makuleringsmaskin. Påfør noen dråper på hele kniven, og kjør deretter revers i 10 sekunder.

Hva gjør jeg hvis makuleringsmaskinen setter seg fast?

Hvis makuleringsmaskinen setter seg fast, bruk revers for å løsne papiret. Hvis det ikke hjelper, slå av strømmen og fjern de fastklemte arkene manuelt. Unngå å bruke makt.

Hva er maksimal ark kapasitet per omgang?

Pro 130 SP2 kan makulere opptil 30 ark på 70 g/m² om gangen. For tykkere papir, reduser antallet.

Hvordan tømme oppsamlingsbeholderen?

For å tømme beholderen, trekk den fremover. Ikke overskrid maksimal fyllingslinje. En varsellampe lyser når beholderen er full.

Hva gjør jeg ved overoppheting av makuleringsmaskinen?

Makuleringsmaskinen er utstyrt med termisk beskyttelse. Ved overoppheting stopper maskinen automatisk. La den kjøle seg ned i minst 30 minutter før du starter den på nytt.

Kan jeg makulere kredittkort med denne modellen?

Ja, du kan makulere kredittkort, men det anbefales å klippe dem i to først. Unngå å mate dem inn i kontinuerlig.

Hvordan rengjøre skjæreknivene?

For å rengjøre knivene, bruk en myk klut og brennevin. Ikke bruk vann eller sterke løsemidler. Gjør dette etter å ha koblet fra apparatet.

Hva er levetiden på knivene?

Ved normal bruk har knivene en levetid på omtrent 10 000 sykluser eller 2 år. Bytt knivene hvis kuttet blir upresist.

Makuleringsmaskinen lager mye støy, er det normalt?

Et støynivå på omtrent 55 dB(A) er normalt for denne typen apparater. Sørg for at makuleringsmaskinen står på en flat overflate for å redusere vibrasjoner.

Kan jeg bruke makuleringsmaskinen kontinuerlig?

Driftssyklusen er 30 minutters drift etterfulgt av 30 minutters pause. Overhold denne syklusen for å unngå overoppheting.

BRUKSANVISNING Pro 130 SP2 Intimus

Les gjennom bruksveiledningen før bruken!

Rødt lys: Belastning 75 - 100%

afb. 1

afb. 2

Sikkerhetsinnretningene er konstruert for risikofri betjening av én person.

<< Mens oppkuttingen foregår må det ikke utføres andre arbeider (f.eks. rengjøring o.l.) på maskinen!

<< Maskinen er ikke noe leketøy og er ikke egnet for barn!

Det sikkerhetstekniske totalkonseptet (mål, mateåpninger, sikkerhetsutkoblinger osv.) på denne maskinen gir ingen garanti for at den kan håndteres farefritt av barn.

<< Fare for personskader! Hold löse deler av klær, slips, smykker, langt här og andre löse gjenstander borte fra innföringsåpningen!

<< Fare for personskader! Grip ikke inn i innföringsåpningen med fingrene!

<< I tilfelle av fare slås maskinen av, enten med hovedbryteren eller med nød-av-bryteren, eller ved å dra ut støpslet!

<< Før maskinen åpnes må støpslet dras ut! Reparasjoner må bare utføres av fagfolk!

BETJENING

BETJENINGSELEMENTER:

1 = Funksjonsknapp (bilde 1)

Denne knappen har tre funksjoner:

a) „Driftsklar“

Med et kort trykk på denne knappen blir maskinen satt på „Driftsklar“. Samtidig lyser den integrerte LED-indikatoren 📍 opp.

b) „Av“

Når denne knappen blir holdt trykket i ca. 3 sek. i tilstanden „Driftsklar“, blir maskinen koblet ut. Merk: Når maskinen ikke blir brukt over et tidsrom på ca. 5 min. kobler maskinen automatisk ut.

c) „Stopp“

Med et kort trykk på denne knappen mens skjæreverktøyet går, blir det koblet ut og står.

Denne knappen har to funksjoner:

a) Med et kort trykk på denne knappen går skjæreverktøyet forover i et par sekunder, f.eks. for å sende ut kuttede rester som er igjen i maskinen. Samtidig lyser den integrerte LED-indikatoren ↑ opp.

b) Når denne knappen blir holdt trykket i ca. to sekunder, går skjæreverktøyet i kontinuerlig drift og maskinen kan mates. Samtidig lyser den integrerte LED-indikatoren ♠ opp.

3 = Tilbakeknapp (bilde 1)

Når denne knappen blir trykket, går skjæreverktøyet bakover en kort stund. Samtidig lyser den integrerte LED-indikatoren 🚫 opp.

4 = Fotocelle (forovergang) (bilde 3)

Starter makuleringen så snart materiale tilføres innmatingstrakten.

Samtidig lyser LED-indikatoren ↑ for foroverknappen opp.

bilde 1

bilde 2

BRUK

BRUKSOMRÅDE:

Datashredderen intimus 130SP2/CP4/CP5/CP6/CP7 er en maskin som kutter opp normalt beskrevet papir.

Makuleringen av andre databærere og ved modellene med skjærebredden 0,8x12 mm (CP6) eller 0,8x4,5 mm

(CP7) også av stifter og binders kan føre til skader på personer (f.eks. ved. splintring av faste materialer etc.) og skader på apparatet (f.eks. ødeleggelse av skjæreverktøyet etc.).

OPPSTILLING:

• Pakk ut maskinen og still den opp.
• Legg plastposen inn i oppsamlingsbeholderen.
• Slutt maskinen til strømnettet med støpslet (angivelser om nødvendig for-sikring av nett-stikkontakten: se „TEKNISKE DATA“).

Gitteråpningene i huset er beregnet på kjøling og må ikke tildekkes eller lukkes!

Apparatets strømnettilkopling må være fritt tilgjengelig!

Maskinen må bare brukes i lukkede og tempererte (10-25 °C) rom!

BETJENING

5 = Kontroll-indikator (bilde 1)

„Motorens belastningsgrad“

Viser under makuleringen avstemt i fargen motorens momentane belastningsgrad (se beskrivelse ved „DYNAMISK BELAST-NINGSINDIKATOR“).

6 = Kontroll-indikator (bilde 1)

„Materialopphopning i maskinen“ / „Fotocelle tilskygget ved åpen dør eller ved innkobling“

Lyser opp når det ble matet for mye materiale i skjæreverktøyet. Skjæreverktøyet blokkerer, går så et stykke bakover og står. Motoren blir koblet ut.

b) „Fotocelle tilskygget ved åpen dør“

Lyser opp hvis det fremdeles finnes materiale i innmatingstrakten när døren åpnes.

Skjæreverktøyet stanser. Motoren blir koblet ut.

c) „Fotocelle tilskygget ved innkobling“

Lyser opp hvis det fremdeles finnes materiale i innmatingstrakten när maskinen kobles inn.

BETJENING

BETJENINGSELEMENTER:

7 = Kontroll-indikator (bilde 1) „Smøre skjæreverktøy“

Lyser opp når skjæverktøyet på cross-cut-versjonen må smøres. Smøringen må kvitteres med tilbakeknappen (4) (se beskrivelse i „VEDLIKEHOLD SKJÆREVERKT∅Y“).

8 = Kontroll-indikator (bilde 1) „Dør åpen“ / „Dør feil“

a) „Dør åpen“

Lyser opp när døren i underskapet er åpen. Maskinen blir automatisk koblet ut og kan ikke startes så lenge døren står åpen.

b) „Elektrisk feil“

Blinker när det er en elektrisk feil i dørsensoren. Maskinen blir koblet ut. Vennligst ta kontakt med forhandleren.

9 = Kontroll-indikator (bilde 1)

„Motoroverbelastning“ / „Elektrisk feil“

Lyser opp när motoren ble overbelastet og har koblet ut. Mens motoren avkjøles kan den ikke startes.

b) „Elektrisk feil“

Blinker når det er en elektrisk feil inne i styrekortet. Samtidig blinker LED-indikatoren ð for funksjonsknappen (2). Maskinen blir koblet ut. Vennligst ta kontakt med forhandleren.

10 = Kontroll-indikator

Lyser opp når oppsamlingsbeholderen er full og må tømmes.

Skjæreverktøyet kobles ut.

• Trykk kort på funksjonsknappen (1).
• LED-indikatoren ⏻ for funksjonsknappen (1) lyser opp for „driftsklar“.
• Maskinen kan mates.

MATING AV PAPIR I ENKELTARK:

• Før papiret gjennom innføringsåpningen og hen til skjæreapparatet.
• Maskinen kobles automatisk på kjøring forover og drar inn papiret. Etter oppkuttingen slås maskinen automatisk av.

Henvisninger: For kutting av gjennomsiktige folier må maskinen settes på forovergang manuelt (hold foroverknappen (2) trykket i ca. 2 sek.).

Med et kort trykk på funksjonsknappen (1) ("Stopp"-funksjon) kan kuttingen stanses til enhver tid. Fortsett ved å holde foroverknappen (2) trykket i ca. 2 sek.

Når maskinen ikke blir brukt over et tidsrom på ca. 5 min. kobler den ut.

Henvisning: For alltid å få et korrekt skjæreresultat som referer til partikkelstørrelsen, og slik å oppnå sikkerhetstrinnet ifølge DIN 32757 oppgitt i prospektet, må skjærematerialet alltid tilføres vinkelrett til skjæreutstyret og i tilpasset mengde i midten av tilførselssjakten til skjæreutstyret.

Mat aldri mer enn den angitte største mengden av materiale inn i maskinen (se „TEKNISKE DATA“)!

Hvis det likevel har kommet for mye materiale inn i skjæreverktøyet, se under „FEIL“ og „MATERIALOPPHOPNING I MASKINEN“.

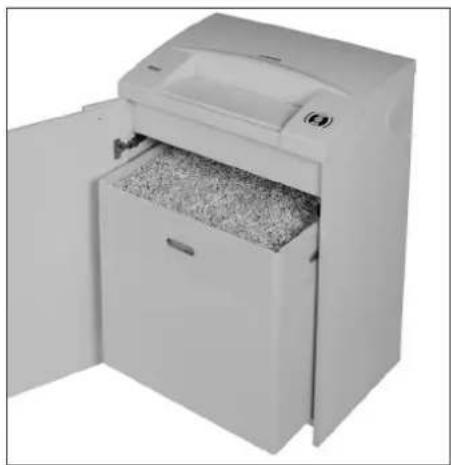

T∅MMING AV

OPPSAMLINGSBEHOLDEREN (bilde 3):

Når oppsamlingsbeholderen er fylt kobler maskinen ut. Kontroll-indikatoren (10) lyser opp. Tøm oppsamlingsbeholderen på følgende måte:

• Äpne dør. Kontroll-indikator (8) lyser opp. Hvis det fremdeles finnes materiale i innmatingstrakten, lyser i tillegg kontroll-indikatoren (6) opp.
• Ta ut full pose og deponer innholdet. Kontroll-indikatoren (10) slukner.
• Sett inn tom pose og lukk døren. Kontroll-indikatoren (8) slukner.
• Hvis kontroll-indikatoren (6) lyser, trykk kort på foroverknappen (2). Materiale som er igjen i matesjakten blir kuttet og indikatoren slukner.
  Merk: Maskinen går kun när døren er lukket!

DYNAMISK BELASTNINGSINDIKATOR:

For å unngå materialopphopning og ved dette å oppnå en kontinuerlig og effektiv destruksjon av databærene, vises under makuleringen motorens momentane belastningsgrad ved hjelp av en kontroll-indikator (5) (bilde 1) som befinner seg ved bryterne med lys avstemt i fargen på følgende måte:

Grønt lys: Belastning < 50%

Gult lys: Belastning 50 - 75%

Rødt lys: Belastning 75 - 100%

bilde 1

bilde 2

Når for mye materiale hoper seg opp, reagerer maskinen på denne måten:

- Skjæreverktøyet blokkerer, går deretter et stykke bakover (materialet blir frigitt) og står. Motoren blir koblet ut. Kontroll-indikatoren (6) lyser opp.

Bruk denne fremgangsmåten:

• Ta ut papir som er ført tilbake.
• Skjæreverktøyet gå nå automatisk forover og kutter de papirrestene som er igjen i skjæreverktøyet. Mens maskinen går forover, lyser LED-indikatoren ↑ for foroverknappen (2). Kontroll-indikatoren ⚫ (6) slukner.
• Forsett makuleringen med en mindre papirmengde.

FOTOCELLE TILSKYGGET VED ÅPEN D∅R:

Hvis det ved åpning av døren fremdeles skulle være materiale i innmatingstrakten, kobler motoren ut og skjæreverktøyet stanses. Kontroll-indikatoren (6) lyser opp.

Lukk døren og kvitter tilstanden med et kort trykk på foroverknappen (2). Materialet blir matet til skjæreverktøyet og kuttet opp.

FOTOCELLE TILSKYGGET VED INNKOBLING:

Hvis det ved innkobling av maskinen fremdeles skulle være materiale i innmatingstrakten, lyser kontroll-indikatoren 📞 (6) opp.

Ta ut materialet og kvitter tilstanden med et kort trykk på foroverknappen (2).

VEDLIKEHOLD

Cross-cut-skjæreverktøy må smøres med olje etter en bestemt driftstid. Når kontroll-indikatoren (7) lyser, bruk denne fremgangsmåten:

Fordel litt av den medleverte spesialoljen på et ark papir og tilfør dette så skjæreverktøyet gjennom innmatingstrakten.

Papiret blir trukket inn og samtidig gjennomfører oljen den nødvendige smøringen i skjæreverktøyet.

Merk: For å slukke indikatoren må smøringen av skjæreverktøyet kvitteres på denne måten:

• Åpne døren til kontroll-indikatoren (8) lyser opp. Kontroll-indikatorene ⚠ (7) og ⏻ blinker.
• Trykk på tilbakeknappen (4) og hold den trykket til kontroll-indikatoren 📄7) slukner.
• Lukk døren igjen.

Skjæreverkløyet begynner nå automatisk en rengjøringssyklus (forovergang/tilbakegang) og kobler så ut. Maskinen er igjen driftsklar. For bestilling av spesialolje se „SPESIALTILBEH∅R“.

ENERGISPARE-AUTOMATIKK:

Når maskinen ikke blir brukt på en stund, kobler den automatisk ut etter ca. 5 minutter.

LED-indikatoren for funksjonsknappen (1) for „Driftsklar“ slukner. Trykk kort på funksjonsknappen for å koble maskinen inn igjen.

Hvis det er igjen papirbiter i innløpsslissen (f.eks. etter en papiropphopning), er det mulig at maskinen ikke kobler ut mer fordi fotocellen er „tilskygget“.

Du kan fjerne papirbitene eller rengjøre fotocellen ved å mate et ark papir til skjæreverktøyet, eller sette maskinen i tilbakegang og tørke kort over de to „øynene“ på fotocellen med en pensel.

NB: Henvend deg til forhandleren for etterbestilling av spesielle tilbehørsdeler og ved behov for reservedeler.

Best.-nr.

99952

88035

MOTORVERN:

Hvis motoren er overbelastet, kobler den ut. Kontroll-indikatoren 5(9) lyser opp.

Maskinen kan startes på nytt etter en avkjølingstid på ca. 15-20 minutter (alt etter modell og romtemperatur).

ELEKTRISK FEIL:

Når kontroll-indikatoren (9) blinker sammen med LED-indikatoren ⏻ for funksjonsknappen (1), eller bare kontroll-indikatoren (8), foreligger det en elektrisk feil. Maskinen kan ikke startes.

Ta i dette tilfellet kontakt med forhandleren.

SJEKKLISTE VED FEIL:

Følg instruksjonene ved „T∅MMING AV OPP-SAMLINGSBEHOLDEREN“.

- Har materiale opphopet seg i maskinen?

Følganvisningene i „MATERIALOPPHOPNING I MASKINEN“.

- Er motoren overbelastet?

Se „MOTORVERN“.

Hvis ikke noe av dette gjelder, ta kontakt med forhandleren.

DEPONERING

DEPONERING AV MASKINEN:

Ta hensyn til miljøet når maskinen deponeres etter at den er utbrukt. Ikke kast deler av maskinen eller emballasjen i husholdningsavfallet.

TEKNISKE DATA

Skjærebrede:

130SP2:	3,8 mm (strimler)
130CP4:	3,8x36 mm (cross-cut)
130CP5:	1,9x15 mm (cross-cut)
130CP6:	0,8x12 mm (cross-cut)
130CP7:	0,8x4,5 mm (cross-cut)

Skjæreeffekt:

130SP2:

23-25 ark (70g/m2)

130CP4:

20-22 ark (70g/m2)

130CP5:

13-16 ark (70g/m2)

130CP6:

8-10 ark (70g/m2)

130CP7:

5-6 ark (70g/m2)

Arbeidsbredde: 405 mm

Støynivå:

ca. 54 dB(A)

Effekt:

130SP2, 130CP4-CP6:

1,1 kW

130CP7:

1,5 kW

Dimensjoner (BxDxH):

660x430x1020 mm

Vekt:

ca. 60 kg
