Pro 130 SP2 - Niszczarka dokumentów Intimus - Bezpłatna instrukcja obsługi

Marka	Intimus
Model	Pro 130 SP2
Typ produktu	Niszczarka dokumentów z cięciem krzyżowym
Wydajność cięcia	Do 30 arkuszy na przejście (70 g/m²)
Poziom bezpieczeństwa	DIN P-4 (cięcie krzyżowe 4 x 40 mm)
Pojemność kosza	60 litrów
Szerokość wejścia	130 mm
Wymiary (dł. x szer. x wys.)	40 x 30 x 60 cm
Waga	12 kg
Zasilanie	230 V / 50 Hz
Moc nominalna	400 W
Cykl pracy	30 min pracy / 30 min przerwy
Poziom hałasu	55 dB(A)
Główne funkcje	Praca do przodu, praca wstecz, funkcja zatrzymania, wskaźnik pełnego kosza
Konserwacja i czyszczenie	Regularne oliwienie noży specjalnym olejem do niszczarek
Panel sterowania	Przełącznik z trzema pozycjami: Auto, Stop, Wstecz
Bezpieczeństwo	Zabezpieczenie termiczne, automatyczne zatrzymanie przy przeciążeniu, blokada przed dziećmi
Części zamienne i naprawa	Zapasowe noże i zestaw naprawczy dostępne na zamówienie
Gwarancja	2 lata (części i robocizna)
Wymiary kartonu	45 x 35 x 65 cm

Często zadawane pytania - Pro 130 SP2 Intimus

Jak smarować noże niszczarki Intimus Pro 130 SP2?

Zaleca się smarowanie noży co 30 minut użytkowania specjalnym olejem do niszczarek. Nałóż kilka kropli na całą powierzchnię noża, a następnie uruchom funkcję wsteczną na 10 sekund.

Co zrobić, gdy niszczarka się zablokuje?

Jeśli niszczarka się zablokuje, użyj funkcji wstecznej, aby usunąć papier. Jeśli to nie pomoże, odłącz zasilanie i ręcznie usuń zakleszczone kartki. Nie stosuj siły.

Jaka jest maksymalna liczba arkuszy na jedno przejście?

Pro 130 SP2 może zniszczyć do 30 arkuszy o gramaturze 70 g/m² za jednym razem. W przypadku grubszych papierów zmniejsz liczbę.

Jak opróżnić kosz na ścinki?

Aby opróżnić kosz, wysuń go do przodu. Nie przekraczaj linii maksymalnego napełnienia. Gdy kosz jest pełny, zapala się wskaźnik świetlny.

Co zrobić w przypadku przegrzania niszczarki?

Niszczarka jest wyposażona w zabezpieczenie termiczne. W przypadku przegrzania urządzenie automatycznie się zatrzymuje. Pozostaw je do ostygnięcia na co najmniej 30 minut przed ponownym uruchomieniem.

Czy mogę niszczyć karty kredytowe tym modelem?

Tak, możesz niszczyć karty kredytowe, ale zaleca się przecięcie ich na pół przed włożeniem. Unikaj wkładania ich w sposób ciągły.

Jak czyścić noże tnące?

Do czyszczenia noży użyj miękkiej szmatki i denaturatu. Nigdy nie używaj wody ani agresywnych rozpuszczalników. Wykonuj tę czynność po odłączeniu urządzenia.

Jaka jest żywotność noży?

Przy normalnym użytkowaniu noże mają żywotność około 10 000 cykli lub 2 lat. Wymień noże, jeśli cięcie staje się nieprecyzyjne.

Niszczarka jest głośna, czy to normalne?

Poziom hałasu około 55 dB(A) jest normalny dla tego typu urządzeń. Upewnij się, że niszczarka stoi na płaskiej powierzchni, aby zmniejszyć wibracje.

Czy mogę używać niszczarki w trybie ciągłym?

Cykl pracy wynosi 30 minut pracy, po którym następuje 30 minut przerwy. Przestrzegaj tego cyklu, aby uniknąć przegrzania.

INSTRUKCJA OBSŁUGI Pro 130 SP2 Intimus

Przed uruchomieniem urządzenia należy przeczytać instrukcję obsługi!

<< Urządzenie nie może być obsługiwane przez kilka osób jednocześnie!

Elementy zabezpieczające są skonstruowane tak, aby możliwa była bezpieczna „jednoosobowa” obsługa urządzenia.

<< Zagrożenie doznaniem obrażeń! Luźne części odzieży, krawaty, biżuterię, długie włosy i inne luźne przedmioty należy trzymać z daleka od otworu wpustowego maszyny!

<< Podczas procesu rozdrabniania maszynie nie wolno wykonywać innych prac (np. oczyszczania itp.)!

<< Zagrożenie doznaniem obrażeń! sięgać palcami do otworu wpustowego!

Nie

URUCHOMIENIE

ZAKRES ZASTOSOWANIA:

Niszczarka dokumentów intimus 130SP2/CP4/CP5/CP6/CP7 jest urządzeniem do cięcia na kawałki wszelkich dokumentów.

Urządzenie powinno być używane jedynie do niszczenia papieru!

Niszczenie innych dokumentów również w modelach o szerokości cięcia 0,8x12 mm (CP6) lub 0,8x4,5 mm (CP7), w tym spinaczy i zszywek biurowych może prowadzić do zranienia osoby obsługującej (np. poprzez odpryski metalu etc.), jak również spowodować uszkodzenie urządzenia (np. zniszczenie krajarki etc.).

<< Maszyna nie jest zabawką i dlatego nie jest przeznaczona dla dzieci!

Koncepcja bezpieczeństwa maszyny (wymiary, otwory doprowadzające, wyłączniki bezpieczeństwa etc.) nie przewiduje żadnych gwarancji dotyczących bezpiecznego użycia przez dzieci.

<< W razie niebezpieczeństwa maszyn wyłączyć wyłącznikiem głównym, wyłącznikiem awaryjnym lub wyjąć wtyczkę z gniazdka sieciowego!

<< Przed otwarciem maszyny należy wyjąć wtyczkę z gniazdka sieciowego! Prace naprawcze mogą być wykonywane wyłącznie przez specjalistów!

USTAWIENIE:

• Rozpakować i ustawić urządzenie.
• Założyć worek plastikowy w pojemnik na ścinki.
• Podłączyć urządzenie za pomocą wtyczki sieciowej do sieci elektrycznej (dane o wymaganym zabezpieczeniu gniazda sieciowego, patrz „DANE TECHNICZNE“).

Otwory z kratką w obudowie służą do chłodzenia i nie mogą być dla-tego zastanianie lub zastawiane! Przyłącze sieciowe urządzenia musi być łatwo dostępne!

Urządzenie powinno być użytkowane wyłącznie w zamkniętych pomieszczeniach o temperaturze w zakresie 10-25 °C!

OBSŁUGA

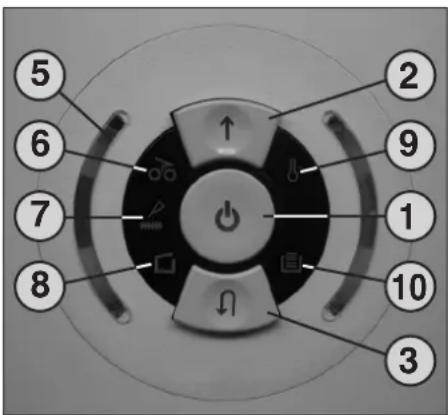

ELEMENTY OBSŁUGI:

1 = przycisk funkcyjny (rys. 1)

„Gotowe do eksploatacji” / „WYL” / „Stop”

Ten przycisk posiada trzy funkcje:

a) „Gotowe do eksploatacji”

Po krótkim naciśnięciu tego przycisku urządzenie przełączane jest na tryb „Gotowe do eksploatacji”. Jednocześnie zaświeca się zintegrowana dioda LED ⏻.

b) „WYL”

Jeżeli przycisk ten zostanie naciśnięty i przytrzymany przez około 3 sekundy w stanie „Gotowe do eksploatacji”, urządzenie wyłącza się.

Wskazówka: W przypadku, gdy urządzenie nie jest wykorzystywane przez okres około 5 minut, następuje jego automatyczne wyłączenie.

c) „Stop“

Po krótkim naciśnięciu tego przycisku przy uruchomionym mechanizmie tnącym, mechanizm ten zostaje wyłączony i zatrzymuje się.

2 = przycisk biegu w przód (rys. 1)

Ten przycisk posiada dwie funkcje:

a) Po krótkim naciśnięciu tego przycisku mechanizm tnący przesuwa się na kilka sekund do przodu, np. aby odprowadzić resztki ciętego materiału gromadzące się w mechanizmie tnącym. Jednocześnie zaświeca się zintegrowana dioda LED ↑.

b) Jeżeli przycisk ten zostanie naciśnięty i przytrzymany przez około 2 sekundy, mechanizm tnący stale przesuwa się w przód i można ładować urządzenie. Jednocześnie zaświeca się zintegrowana dioda LED ↑.

3 = przycisk biegu wstecz (rys. 1)

Po naciśnięciu tego przycisku mechanizm tnący przesuwa się przez chwilę wstecz. Jednocześnie zaświeca się zintegrowana dioda LED 🔒.

4 = zapora świetlna (bieg w przód) (rys. 3)

Uruchamia przebieg rozdrabniania, gdy tylko materiał zostanie wprowadzony do kieszeni doprowadzającej. Jednocześnie zaświeca się dioda LED ↑ przycisku biegu w przód.

rys. 1

rys. 2

OBSŁUGA

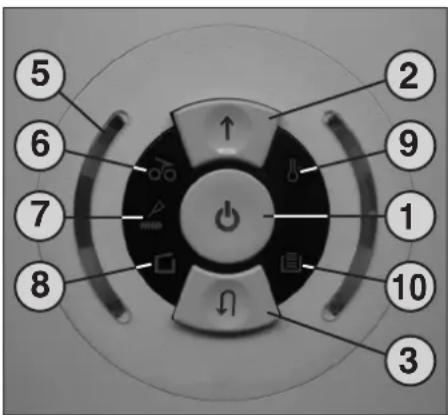

5 = wskaźnik kontrolny (rys. 1)

„Stopień obciążenia silnika”

Za pomocą koloru światła wskazuje podczas przebiegu rozdrabniania aktualny stan obciążenia silnika (patrz opis w punkcie „DYNAMICZNYWSKAŻNIK OBCIĄŻENIA“)

6 = wskaźnik kontrolny (rys. 1)

„Nagromadzenie się materiału w urządzenie” / „Zapora świetlna aktywna przy otwarciu drzwi lub przy włączaniu” Sposób postępowania patrz odpowiedni opis w rubryce „ZAKŁÓCENIE DZIAŁANIA”

a) „Nagromadzenie

materiału w urządzeniu"

Zaświeca się, gdy do mechanizmu tnącego doprowadzana jest zbyt duża ilość materiału. Mechanizm tnący blokuje się, przesuwa się następnie nieznacznie wstecz i stoi. Silnik zostaje wyłączony.

b) „Zapora świetlna aktywna

przy otwarciu drzwi"

Zaświeca się, gdy podczas otwarcia drzwi w kieszeni doprowadzającej znajduje się jeszcze materiał. Mechanizm tnący zostaje unieruchomiony. Silnik zostaje wyłączony.

c) „Zapora świetlna aktywna

przy włączeniu":

Zaświeca się, gdy podczas włączania urządzenia w kieszeni doprowadzającej znajduje się jeszcze materiał.

OBSŁUGA

ELEMENTY OBSŁUGI:

7 = wskaźnik kontrolny (rys. 1) „Smarowanie mechanizmu tnącego” Zaświeca się, gdy mechanizm tnący wersji Cross-Cut powinien zostać pokryty smarem. Przebieg smarowania należy potwierdzić poprzez przycisk biegu wstecz (4) (patrz punkt „KONSERWACJA MECHANIZMU TNACEGO”)

8 = wskaźnik kontrolny (rys. 1) „Drzwi otwarte” / „Usterka drzwi” a) „Drzwi otwarte”

Zaświeca się, gdy drzwi dolnej ć urządzenia są otwarte. Urządzenie zostaje automatycznie wyłączone i nie można go uruchomić do momentu, gdy drzwi pozostają otwarte.

b) „Usterka elektryczna”

Miga, gd y wys tępu je usterk a elektryczna w układzie czujników drzwi. Urządzenie zostaje wyłączone. Należy poinformować przedstawiciela handlowego.

9 = wskaźnik kontrolny (rys. 1)

„Przeciążenie silnika” / „Usterka elektryczna”

Sposób postępowania patrz odpowiedni opis w rubryce „ZAKŁÓCENIE DZIAŁANIA”

Zaświeca się, gdy silnik został przeciążony i wyłączyć się. Nie można uruchomić urządzenia podczas fazy ochładzania silnika.

b) „Usterka elektryczna”

Miga, gd y wys tępu je usterk a elektryczna w obrębie płytki drukowanej układu sterowania. Jednocześnie miga wskaźnik diodowy LED Oprzełącznika funkcyjnego (2). Urządzenie zostaje wyłączone. Należy poinformować przedstawiciela handlowego.

10= wskaźnik kontrolny (rys. 1) „Pojemnik na ścinki przepełniony” Zaświeca się, gdy pojemnik jest całkowicie wypełniony i należy go opróżnić. Mechanizm tnący zostaje wyłączony.

WŁĄCZANIE URZĄDZENIA

Celem przełączenia urządzenia na tryb „Gotowe do eksploatacji” należy postępować w następujący sposób:

• nacisnąć krótko przycisk funkcyjny (1)
• wskaźnik diodowy LED ⏻ przycisku funkcyjnego (1) zaświeca się dla trybu „Gotowy do eksploatacji”.
• można wprowadzać materiał do urządzenia.

WPROWADZANIE

części Wsunąć papier w szczelinę włotową do mechanizmu tnącego.

- Urządzenie włącza się automatycznie do przodu i wciąga papier. Po jego zniszczeniu urządzenie automatycznie wyłącza się.

Wskazówki: Do cięcia przezroczystych folii należy przełączyć ręcznie urządzenie na tryb pracy w przód (przycisk biegu w przód (2) przytrzymać przez około 2 sekundy). Poprzez krótkie naciśnięcie przycisku funkcyjnego (1) („Funkcja Stop”) można w każdym momencie zatrzymać przebieg cięcia. W celu kontynuowania przytrzymać przez około 2 sekundy naciśnięty przycisk biegu w przód (2). W przypadku, gdy urządzenie nie jest wykorzystywane przez okres około 5 minut, dochodzi do jego wyłączenia.

Wskazówka: aby ze względu na wielkość partykuł stale osiągać prawidłowe cięcie oraz zapewnić podany w prospekcie poziom bezpieczeństwa zgodny z DIN 32757, cięty materiał wprowadzać należy do mechanizmu tnącego w odpowiedniej ilości zawsze pod kątem prostym do tego mechanizmu w rejonie środka podajnika.

Nigdy nie wprowadzać do urządzenia ilości materiału większych niż podane wartości maksymalne (patrz 'DANE TECHNICZNE")!

Jeżeli mimo to dojdzie do wprowadzenia zbyt dużej ilości materiału do urządzenia, patrz rozdział „ZAKŁÓCENIA” – “NAGROMADZENIE MATERIAŁU W URZĄDZENIU”.

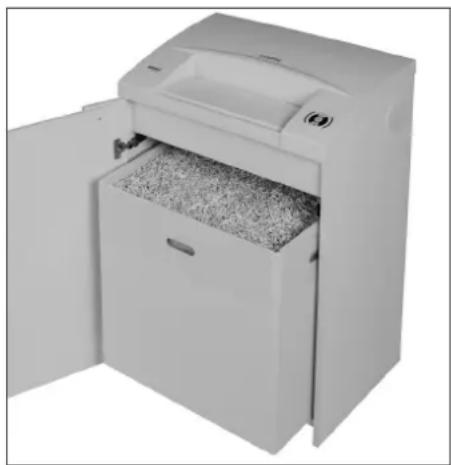

OPRÓŻNIANIE POJEMNIKA (rys. 3):

Jeżeli pojemnik jest przepełniony, urządzenie wyłącza się. Wskaźnik kontrolny (10) zaświeca się. Pojemnik należy opróżnić w następujący sposób:

• otworzyć drzwi. Wskaźnik kontrolny (8) zaświeca się. Jeżeli w kieszeni doprowadzającej znajduje się jeszcze materiał, zaświeca się dodatkowo wskaźnik kontrolny ⚫(6).
• wyjąć wypełniony worek i usunąć jego zawartość. Wskaźnik kontrolny (10) gaśnie.
• włożyć opróżniony worek i zamknąć drzwi. Wskaźnik kontrolny L(8) gaśnie.
• jeżeli wskaźnik kontrolny (6) świeci się, nacisnąć krótko przycisk biegu w przód (2). Materiał pozostający w kieszeni doprowadzającej zostanie pocięty i wskaźnik zgaśnie.

Wskazówka: Urządzenie pracuje tylko, gdy drzwi są zamknięte!

DYNAMICZNY WSKAŹNIK OBCIĄŻENIA:

Celem uniknięcia nadmiernego gromadzenia się materiału i zapewnienia ciągłego i efektywnego niszczenia nośników danych, aktualny stopień obciążenia silnika wyświetlany jest podczas przebiegu rozdrabniania na wskaźniku kontrolnym (5) (rys. 1), znajdującym się przy jednym z przełączników, za pomocą różnych kolorów światła, które oznaczają:

Zielone światło: obciążenie < 50% Żółte światło: obciążenie 50 – 75% Czerwone światło: obciążenie 75 – 100%

rys. 1

rys. 2

NADMIERNE NAGROMADZENIE MATERIAŁU W URZĄDZENIU: (funkcja Auto-Rewers)

Jeżeli w wyniku zbyt dużej ilości doprowadzonego materiału, dojdzie do powstania zatoru, urządzenie reaguje w następujący sposób:

• mechanizm tnący blokuje się, przesuwa się następnie nieznacznie wstecz (materiał zostaje zwolniony) i stoi. Silnik zostaje wyłączony. Wskaźnik kontrolny (6) zaświeca się.
  Postępować w następujący sposób:
• wyjąć odprowadzony papier,
• mechanizm tnący uruchamia się automatycznie do przodu i rozdrabnia resztki papieru pozostające w mechanizmie tnącym. Podczas biegu do przodu zaświeca się wskaźnik diodowy LED przycisku biegu w przód (2). Wskaźnik kontrolny (6) gaśnie.
• kontynuować cięcie przy podawaniu mniejszych ilości papieru.

ZAPORA ŚWIETLNA

URUCHOMIONA PRZY OTWARCIU DRZWI:

Jeżeli podczas otwierania drzwi materiał znajduje się jeszcze w kieszeni doprowadzającej, silnik wyłącza się, a mechanizm tnący zostaje unieruchomiony. Wskaźnik kontrolny (6) zaświeca się.

Zamknąć drzwi i potwierdzić taki stan naciskając krótko przycisk biegu w przód (2). Istniejący materiał przeznaczony do cięcia zostaje doprowadzony do mechanizmu tnącego.

ZAPORA ŚWIETLNA

URUCHOMIONA PRZY WŁĄCZANIU:

Jeżeli podczas włączania urządzenia w kieszeni doprowadzającej znajduje się jeszcze materiał, zaświeca się wskaźnik kontrolny (6).

Wyjąć materiał i potwierdzić taki stan naciskając krótko przycisk biegu w przód (2).

KONSERWACJA

KONSERWACJA MECHANIZMU TNĄCEGO (cross-cut):

Mechanizmy tnące cross-cut po określonym okresie eksploatacji należy pokrywać smarem. Jeżeli zaświeca się lampka kontrolna 7), postępować w następujący sposób:

Niewielką ilość specjalnego smaru, dostarczonego wraz z urządzeniem rozprowadzić na kartce papieru i wsunąć kartkę poprzez kieszeń doprowadzającą do mechanizmu tnącego.

Papier zostaje wciągnięty i jednocześnie także smar konieczny do smarowania przedostaje się do mechanizmu tnącego.

Wskazówka: Aby skasować wskaźnik należy po wykonanym smarowania mechanizmu tnąceg potwierdzić przebieg w następujący sposób:

• otworzyć drzwi, aby zaświecił się wskaźnik kontrolny (8). Wskaźniki kontrolne 7) i (m) migają.
• nacisnąć przycisk biegu wstecz (4) i przytrzymać do momentu, gdy zgaśnie wskaźnik kontrolny (7).
• zamknąć ponownie drzwi.

Mechanizm tnący rozpoczyna automatycznie cykl czyszczenia (bieg w przód / bieg wstecz) i następnie wyłącza się. Urządzenie jest ponownie gotowe do użytkowania. W przypadku konieczności zamówienia specjalnego smaru, patrz „AKCESORIA DODATKOWE”

AUTOMATYKA OSZCZĘDZANIA ENERGII:

Jeżeli urządzenie nie jest chwilowo użytkowane, wyłącza się automatycznie po około 5 minutach. Wskaźnik diodowy LED ⏻ przycisku funkcyjnego (1) dla trybu „Gotowe do eksploatacji” gaśnie. W celu ponownego włączenia nacisnąć krótko przycisk funkcyjny.

CZYSZCZENIE FOTOKOMÓREK (rys. 4):

Jeżeli kartki papieru zablokowane są w szczelinie wlotowej (np. po zatorze papieru) możliwe jest, że urządzenie nie wyłącza się na skutek „uaktywnienia” zapory świetlnej.

Można ausunąć kartki papieru lub oczyścić fotokomórkę, wkładając kolejną kartkę papieru do mechanizmu tnącego, lub przełączyć urządzenie na bieg wstecz i za pomocą pędzelka wyczyści obydwie fotokomórki.

Jeżeli silnik jest przeciążony, wyłącza się. Wskaźnik kontrolny ⚫(9) zaświeca się.

Po czasie ochładzania wynoszącym około 15-20 minut (w zależności od modelu i temperatury otoczenia) można ponownie uruchomić urządzenie.

USTERKA ELEKTRYCZNA:

Jeżeli miga wskaźnik kontrolny (9) wraz ze wskaźnikiem diodowym LED ⏻ przełącznika funkcyjnego (1) lub miga sam wskaźnik kontrolny (8) występuje usterka elektryczna. Nie można uruchomić urządzenia.

Prosimy o kontakt z przedstawicielem handlowym.

LISTA KONTROLNA PRZY USTERKACH:

Jeżeli urządzenie nie działa, należy sprawdzić poniższe punkty:

• Czy wtyczka sieciowa jest podłączona do sieci zasilania?
• Czy drzwi są zamknięte?
• Czy pojemnik jest pełen?

Wykonać czynności opisane w punkcie „OPRÓŻNIANIE POJEMNIKA”.

- Czy doszło do zatoru (nadmiernego nagromadzenia) materiału w urządzeniu?

Wykonać czynności opisane w punkcie 'ZATOR MATERIAŁU W URZĄDZENIU"

- Czy silnik został przeciążony?

Patrz punkt „OCHRONA SILNIKA“.

Jeżeli żaden z tych punktów nie dotyczy urządzenia, prosimyokontaktzprzedstawicielem handlowym.

UTYLIZACJA

UTYLIZACJA MASZYNY:

Po upłynięciu okresu użytkowania maszynę należy zutylizować w sposób nieszkodliwy dla środowiska. Nie wyrzucać części maszyny lub opakowania razem z odpadami i śmieciami z gospodarstw domowych.

DANE TECHNICZNE

Szerokość cięcia:

130SP2:	3,8 mm (paski)
130CP4:	3,8x36 mm (cinki skośne)
130CP5:	1,9x15 mm (cinki skośne)
130CP6:	0,8x12 mm (cinki skośne)
130CP7:	0,8x4,5 mm (cinki skośne)

Wydajność cięcia:

130SP2: 23-25 kartek (70g/m²)

130CP4: 20-22 kartek (70g/m²)

130CP5: 13-16 kartek (70g/m²)

130CP6: 8-10 kartek (70g/m²)

130CP7: 5-6 kartek (70g/m²)

Napięcie przyłączowe: 230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Bezpiecznik:

230V+240V/50Hz: 10 A (inercyjny)

120V+100V/50/60Hz: 20 A (inercyjny)

Szerokość robocza: 405 mm

Poziom szumu roboczego: ok. 54 dB(A)

Osiagi:

100SP2, 100CP4-CP6: 1,1 kW

100CP7: 1,5 kW

Wymiary (SxGxW): 660x430x1020 mm

Cieżar: ok. 60 kg

AKCESORIA

Opis

Worek plastikowy, 600 x 500 x 1000 x 0,05 mm

Buteleczka z olejem, 110 ml (cinki skośne)

Wskazówka: W przypadku dodatkowego zamówienia akcesoriów lub części zamiennyc proszę zwrócić się do punkt sprzedaży.

Nr kat.

99952

88035
