Pro 130 SP2 - Dokumentförstörare Intimus - Gratis bruksanvisning och manual

Märke	Intimus
Modell	Pro 130 SP2
Produkttyp	Dokumentförstörare med korsklippning
Klippkapacitet	Upp till 30 ark per omgång (70 g/m²)
Säkerhetsnivå	DIN P-4 (korsklippning 4 x 40 mm)
Uppsamlingskärlets volym	60 liter
Inmatningsbredd	130 mm
Mått (L x B x H)	40 x 30 x 60 cm
Vikt	12 kg
Strömförsörjning	230 V / 50 Hz
Märkeffekt	400 W
Driftscykel	30 min drift / 30 min stopp
Ljudnivå	55 dB(A)
Huvudfunktioner	Framåt, back, stoppfunktion, varningslampa för full behållare
Underhåll och rengöring	Regelbunden oljning av knivarna med specialolja för dokumentförstörare
Kontrollpanel	Strömbrytare med tre lägen: Auto, Stopp, Back
Säkerhet	Termiskt skydd, automatisk avstängning vid överbelastning, barnsäkerhet
Reservdelar och reparerbarhet	Reservknivar och reparationssats tillgängliga på begäran
Garanti	2 år (delar och arbete)
Kartongens mått	45 x 35 x 65 cm

Vanliga frågor - Pro 130 SP2 Intimus

Hur oljar jag knivarna på Intimus Pro 130 SP2 dokumentförstörare?

Det rekommenderas att olja knivarna varje 30 minuters användning med specialolja för dokumentförstörare. Applicera några droppar över hela kniven, kör sedan backfunktionen i 10 sekunder.

Vad gör jag om dokumentförstöraren fastnar?

Om dokumentförstöraren fastnar, använd backfunktionen för att lossa papperet. Om det inte räcker, stäng av strömmen och ta bort de fastnade arken manuellt. Undvik att använda våld.

Vad är den maximala kapaciteten ark per omgång?

Pro 130 SP2 kan förstöra upp till 30 ark på 70 g/m² i en omgång. För tjockare papper, minska antalet.

Hur tömmer jag uppsamlingskärlet?

För att tömma kärlet, dra det framåt. Överskrid inte maxfyllningslinjen. En varningslampa tänds när kärlet är fullt.

Vad gör jag om dokumentförstöraren överhettas?

Dokumentförstöraren är utrustad med termiskt skydd. Vid överhettning stängs apparaten av automatiskt. Låt den svalna i minst 30 minuter innan du startar den igen.

Kan jag förstöra kreditkort med den här modellen?

Ja, du kan förstöra kreditkort, men det rekommenderas att klippa dem på mitten först. Undvik att mata in dem kontinuerligt.

Hur rengör jag skärknivarna?

För att rengöra knivarna, använd en mjuk trasa och brännsprit. Använd aldrig vatten eller starka lösningsmedel. Gör detta efter att ha kopplat bort apparaten.

Vad är livslängden på knivarna?

Vid normal användning har knivarna en livslängd på cirka 10 000 cykler eller 2 år. Byt knivar om skärningen blir otydlig.

Dokumentförstöraren låter mycket, är det normalt?

En ljudnivå på cirka 55 dB(A) är normal för denna typ av apparat. Se till att dokumentförstöraren står på en plan yta för att minska vibrationer.

Kan jag använda dokumentförstöraren kontinuerligt?

Driftscykeln är 30 minuters drift följt av ett 30 minuters stopp. Följ denna cykel för att undvika överhettning.

BRUKSANVISNING Pro 130 SP2 Intimus

Läs igenom bruksanvisningen innan maskinen tas i bruk!

2 = Foroverknapp (bilde 1)

Fremgangsmåte se den respektive beskrivelsen i avsnittet „FEIL“.

a) „Materialopphopning i maskinen“

Fremgangsmåte se den respektive beskrivelsen i avsnittet „FEIL“.

a) „Motorvern“

„Oppsamlingsbeholder full“ (bilde 1)

RENGJ∅RING AV FOTOCELLENE (bilde 4):

Tilslutningsspenning:

240V/50Hz

120V/60Hz

100V/50/60Hz

For-sikring:

230V+240V/50Hz:

10 A (treg)

120V+100V/50//60Hz:

20 A (treg)

<< Apparaten får inte användas av flera personer samtidigt! Säkerhetsorganen är byggda för att kunna garantera riskfri „enmansmanövrering“.

<< Skaderisk! Löst åtsittande kläder, slips, smycken, längt hår och andra lösa föremål måste hållas borta från inmatningsöppningen!

<< Medan papperet rivs sönder får inga andra arbeten (t.ex. rengöring) utföras på maskinen!

<< Skaderisk! Stick inte in fingrarna i inmatningsöppningen!

<< Maskinen är ingen leksak och är inte lämpad att användas och brukas av barn! Hela maskinens säkerhetstekniska koncept (dimensioner, tillförselöppningar, säkerhetsfränkopplingar etc.) innehåller inga som helst garantier för ofarlig hantering av barn.

<< Om fara uppstår: Stoppa omedelbart maskinen genom att slå från huvudström-brytaren, trycka Nödstopp eller dra ur nätsladden!

<< Dra ur nätsladden innan maskinen öppnas! Reparationer får endast utföras av fackman!

HANDHAVANDE

REGLAGE:

"Klar att användas"/"Av"/Stopp"

Den här knappen har tre funktioner:

a) "Klar att användas"

Trycker man kort på den här knappen kopplas maskinen till "klar att användas". Samtidigt tänds den integrerade LED-angivelsen

b) "Av"

Trycker man på den här knappen i läget "klar att användas" ca. 3 sekunder stängs maskinen av.

Observera: Om maskinen inte används under ca. 5 minuter stängs maskinen av automatiskt.

c) "Stopp"

Trycker man kort på den här knappen när skärverket går stängs det av och stannar.

2 = Framåtknapp (bild 1)

Den här knappen har två funktioner:

a) Trycker man kort på den här knappen går skärverket framåt några sekunder, t.ex. för att mata ut material som är kvar i skärverket. Samtidigt tänds den integrerade LED-angivelsen ↑. b) Trycker man på den här knappen ca. två sekunder, går skärverket framåt kontinuerligt och det går att mata in material i maskinen. Samtidigt tänds den integrerade LED-angivelsen ↑.

Trycker man på den här knappen går skärverket kort bakåt. Samtidigt tänds den integrerade LED-angivelsen 🔒.

4 = Fotocell (framåtgång) (bild 3)

Startar sönderdelningen när material förs in inmatningsenheten.

Samtidigt tänds LED-angivelsen framätknappen.

bild 1

bild 2

IDRIFTTAGNING

ANVÄNDNINGSOMRÅDE:

Dokumentförstöraren intimus 130SP2/CP4/CP5/CP6/CP7 är avsedd för sönderrivning av vanliga dokument.

Maskinen får endast användas för att sönderdela papper!

Sönderdelning av andra databärare, för modellerna med skärbredden 0,8x12 mm (CP6) eller 0,8x4,5 mm (CP7) också gem och häftklamrar, kan leda till personskador (t.ex. genom att fasta material splittras), och skador på maskinen (t.ex. skärverket förstörs).

INSTALLATION:

• Packa upp maskinen och ställ den på plats.
• Lägg in plastsäcken i uppsamlingslådan.
• Anslut maskinens stickkontakt till ett nätuttag (uppgift om vilken säkring som krävs, se „TEKNISKA DATA“ nedan).

Galleröppningarna i kåpan ger kylning och får inte täckas över eller sättas igen!

Apparatens nätanslutningar måste vara fritt tillgängliga! Maskinen bör endast användas i slutet och tempererat rum (10-25 °C)!

HANDHAVANDE

5 = Kontrollangivelse (bild 1)

"Motorns belastningsgrad"

Visar motorns aktuella belastningsgrad under sönderdelningen genom färganpassat ljus (se beskrivning under "DYNAMISK BELASTNINGSANGIVELSE").

6 = Kontrollangivelse (bild 1)

"Materialstockning imaskinen"/"fotocell täckt vid dörröppning eller påkoppling" Hur du skall gå tillväga finns beskrivet under rubriken "STÖRNING".

a) "Materialstockning i maskinen"

Tänds när för mycket material har matats in i skärverket. Skärverket blockeras, går därefter en bit bakåt och stannar. Motorn stängs av.

b) "Fotocell täckt

vid dörröppning"

Tänds om det fortfarande finns material i inmatningsenheten när dörren öppnas.

Skärverket stannar.

Motorn stängs av.

c) "Fotocell täckt

vid påkoppling"

Tänds om det fortfarande finns material i inmatningsenheten när maskinen sätts på.

HANDHAVANDE

REGLAGE:

7 = Kontrollangivelse (bild 1) "Olja skärverk"

Tänds om skärverket i cross-cut-versionen måste oljas. Oljningen måste kvitteras med bakåtknappen (4) (se beskrivning under "UNDERHÄLL SKÄRVERK").

8 = Kontrollangivelse (bild 1)

"Dörr öppen"/"dörrstörning"

a) "Dörr öppen"

Tänds när dörren till underskåpet är öppen. Maskinen stängs av automatiskt och kan inte startas när dörren fortfarande är öppen.

b) "Elektrisk störning"

Blinkar om det är en elektrisk störning i dörrens sensorsystem. Maskinen stängs av. Kontakta din fackhandlare.

9 = Kontrollangivelse (bild 1)

"Motor överbelastad"/

"Elektrisk störning"

Hur du skall gå tillväga finns beskrivet under rubriken "STÖRNING".

a) "Motorskydd"

Tänds om motorn har överbelastats och har stängts av. Maskinen kan inte startas när motorn svalnar.

b) "Elektrisk störning"

Blinkar om det är en elektrisk störning i kretskortet. Samtidigt blinkar LEDangivelsen ⏻ i funktionsknappen (2). Maskinen stängs av. Kontakta din fackhandlare.

10 = Kontrollangivelse

Tänds när uppsamlingslädan är full och måste tömmas.

Skärverket stängs av.

SÄTTA PÅ MASKINEN

För att koppla maskinen till "klar för användning" gör du på följande sätt:

• Tryck kort på funktionsknappen (1).
• LED-angivelsen ⏻ i funktionsknappen (1) tänds för "klar för användning".
• Det går att mata in material i maskinen.

FRAMMATNING AV ENSTAKA ARK:

• Mata in papper i skärverket genom inmatningsöppningen.
• Skärverket startar automatiskt och drar in papperet. När det rivits sönder stoppar maskinen automatiskt.

Observera: För att sönderdela ljusgenomsläppliga folier måste maskinen kopplas till framåtgång manuellt (håll framåtknappen (2) nedtryckt ca. 2 sek).

Sönderdelningen kan alltid stoppas genom att man trycker kort på funktionsknappen (1) ("stopp"-funktion). För att fortsätta trycker du på framåtknappen (2) ca. 2 sek.

Om maskinen inte används under ca. 5 minuter stängs den av.

Observera: För att alltid få ett korrekt skärresultat avseende partikelstorleken och uppnå den säkerhetsklass enligt DIN 32757 som anges i prospektet, måste alltid materialet matas in i skärverket i rät vinkel i förhållande till det samma, mängden skall vara anpassad och materialet skall matas in i mittdelen av matningsschaktet.

Mata aldrig in mer material än den angivna maximimängden i maskinen (se "TEKNISKA DATA")!

Om det ändå skulle ha kommit in för mycket material i skärverket, se "STÖRNING" under "MATERIALSTOCKNING I MASKINEN".

TÖMMA

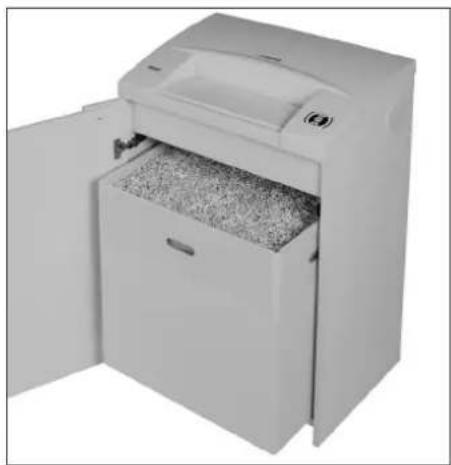

UPPSAMLINGLÄDA (bild 3):

Om uppsamlingslädan är full stängs maskinen av. Kontrollangivelsen (10) tänds. Töm uppsamlingslädan på följande sätt:

• Öppna dörren. Kontrollangivelsen (8) tänds. Om det fortfarande finns materia i inmatningsenheten tänds dessutom kontrollangivelsen 66).
• Ta ut den fulla säcken och avfallshantera innehållet. Kontrollangivelsen (10) släcks.
• Sätt i den tomma säcken och stäng dörren. Kontrollangivelsen □(8) släcks.
• Om kontrollangivelsen 66 (6) lyser, tryck kort på framåtknappen (2). Material som är kvar i inmatningsenheten sönderdelas och angivelsen slocknar.

Observera: Maskinen går endast när dörren är stängd.

DYNAMISK BELASTNINGSANGIVELSE:

För att förhindra materialstockning och uppnå att datamedierna förstörs kontinuerligt och effektivt, visar motorns aktuella belastningsgrad under sönderdelningen genom kontrollangivelsen (5) (bild 1) vid brytarna genom färganpassat ljus på följande sätt:

Grönt Ijus: Belastning < 50 %

Gult ljus: Belastning 50 – 75 %

Rött Ijus: Belastning 75 – 100 %

bild 1

bild 2

Om materialet stockas genom att för mycket material har matats in, reagerar maskinen på följande sätt:

- Skärverket blockeras, går därefter en bit bakåt (materialet lossas) och stannar. Motorn stängs av. Kontrollangivelsen 65 (6) tänds.

Gör på följande sätt:

• Ta bort pappret som har matats tillbaka.
• Skärverket går nu automatiskt framåt och sönderdelar pappersresterna i skärverket. När maskinen går framåt lyser LED-angivelsen ↑ i framåtknappen (2). Kontrollangivelsen 35 (6) släcks.
• Fortsätt sönderdelningen med en mindre mängd papper än tidigare.

FOTOCELL TÄCKT VID DÖRRÖPPNING:

Om det fortfarande skulle finnas material i inmatningsenheten när dörren öppnas, stängs motorn och skärverket stannar. Kontrollangivelsen (6) tänds.

Stäng dörren och kvittera statusen genom att trycka kort på framåtknappen (2). Materialet matas in i skärverket och sönderdelas.

FOTOCELL TÄCKT VID PÅKOPPLING:

Om det skulle finnas material i inmatningsenheten när maskinen sätts på tänds kontrollangivelsen ⓢ(6).

Ta ut materialet och kvittera statusen genom att trycka kort på framåtknappen (2).

MOTORSKYDD:

Om motorn skulle överbelastas stängs den av. Kontrollangivelsen 5 (9) tänds.

När maskinen har svalnat ca. 15 – 20 minuter (beroende på modell och rumstemperatur) går det att starta om maskinen.

ELEKTRISK STÖRNING:

Om kontrollangivelsen ♂(9) blinkar tillsammans med LED-angivelsen ⚙ i funktionsknappen (1) eller endast kontrollangivelsen □(8) är det en elektrisk störning. Det går inte att starta maskinen.

Kontakta då din fackhandlare.

CHECKLISTA VID STÖRNINGAR:

Om maskinen inte skulle fungera, kontrollera följande punkter:

• Är nätkontakten ansluten till elnätet?
• Är dörren stängd?
• Är uppsamlingslådan full? Följ instruktionerna för "TÖMMA UPPSAM- LINGSLÅDAN".
• Är det materialstockning i maskinen? Följ instruktionerna för "MATERIALSTOCKNING I MASKINEN"
• Har motorn överbelastats?

Se under "MOTORSKYDD".

UNDERHÅLL

UNDERHÅLL AV SKÄRVERKET (cross-cut):

Cross-cut-skärverk måste oljas efter en viss användningstid. Om kontrollangivelsen (7) lyser gör du på följande sätt:

Fördela lite av den medföljande specialoljan på ett ark papper och för pappret genom inmatningsenheten på skärverket.

Pappret dras in och samtidigt kommer oljan som behövs för smörjningen in i skärverket.

Observera: För att radera angivelsen måste den här proceduren kvitteras på följande sätt när skärverket har oljats:

• Öppna dörren tills kontrollangivelsen (8) tänds. Kontrollangivelserna (7) och (4) blinkar.
• Tryck på bakåtknappen (4) och håll den nedtryckt tills kontrollangivelsen ⬆(7) slocknar.
• Stäng dörren igen.
  Skärverket börjar nu automatiskt en rengöringscykel (framåt-/bakåtgång) och stängs sedan av. Maskinen är klar att användas igen. Om specialolja behöver efterbeställas, se under "SPECIALTILLBEHÖR".

ENERGISPARAUTOMATIK:

Om inte maskinen används en stund, stängs den av automatiskt efter ca. 5 min. LED-angivelsen i funktionsknappen (1) för "klar för användning" slocknar. Tryck kort på funktionsknappen för sätta på maskinen igen.

RENGÖRING AV FOTOCELLERNA (bild 4):

Om det skulle bli kvar pappersbitar i inmatningsslitsen (t.ex. efter pappersstockning) kan det hända att maskinen inte stängs av genom den "täckta" fotocellen.

Du kan ta bort pappersbitarna resp. rengöra fotocellen genom att mata in ytterligare ett ark papper i skärverket eller sätta maskinen på bakåtgång och kort torka de båda "ögonen" på fotocellen med en pensel.

Om ingen av kontrollpunkterna passar, kontakta din fackhandlare.

AVFALLSHANTERING

AVFALLSHANTERING AV MASKINEN:

Avfallshantera maskinen när det har brukats färdigt på ett miljövänligt sätt. Släng inga maskindelar eller förpackningen i hushållssoporna.

TEKNISKE DATA

Skärbredd:
130SP2:	3,8 mm (remsor)
130CP4:	3,8x36 mm (cross-cut)
130CP5:	1,9x15 mm (cross-cut)
130CP6:	0,8x12 mm (cross-cut)
130CP7:	0,8x4,5 mm (cross-cut)
Skärkapacitet:
130SP2:	23-25 ark ( 70g/m2 )
130CP4:	20-22 ark ( 70g/m2 )
130CP5:	13-16 ark ( 70g/m2 )
130CP6:	8-10 ark ( 70g/m2 )
130CP7:	5-6 ark ( 70g/m2 )
Nätspänning:	230V/50Hz
	240V/50Hz
	120V/60Hz
	100V/50/60Hz

Säkring:

230V+240V/50Hz: 10 A (trög)

120V+100V/50/60Hz: 20 A (trög)

Arbetsbredd: 405 mm

Bullernivà: ca. 54 dB(A)

Effekt:

130SP2, 130CP4-CP6: 1,1 kW

130CP7: 1,5 kW

Mått (BxDxH): 660x430x1020 mm

Vikt: ca. 60 kg

SPECIALTILLBEHÖR

Benämning	Best.-nr.
Plastpåse, 600 x 500 x 1000 x 0,05 mm	99952
Oljekanna, 110 ml (cross-cut)	88035

Anmärkning: Kontakta återförsäljaren för efterbeställning av specialtillbehör och reservdelar.
