BEDIENUNGSANLEITUNG 175 CC4 Intimus

Vor der Inbetriebnahme die Betriebsanleitung durchlesen!

WICHTIGE SICHERHEITSHINWEISE

<< Die Maschine darf nicht von mehreren Personen gleichzeitig bedient werden! Die Auslegung der Sicherheitselemente beruht auf einer gefahrlosen Bedienung im "Einmannbetrieb".

<< Während des Zerkleinerungsvorganges dürfen keine anderen Arbeiten (z. B. Reinigung etc.) an der Maschine getätigt werden!

<< Die Maschine ist kein Spielzeug und für Einsatz und Benutzung durch Kinder nicht geeignet!

Die sicherheitstechnische Gesamtkonzeption (Abmessungen, Zuführöffnungen, Sicherheitsabschaltungen etc.) dieser Maschine beinhaltet keinerlei Garantien einer gefahrlosen Handhabung durch Kinder.

<< Verletzungsgefahr! Lose Teile von Bekleidung, Krawatten, Schmuck, langes Haar, oder andere lose Gegenstände von der Einlaßöffnung fernhalten!

<< Verletzungsgefahr! Nicht mit den Fingern in die Einlaßöffnung fassen!

<< Im Gefahrenfalle die Maschine am Haupt- schalter oder Not-Aus-Schalter ausschal- ten oder den Netzstecker ziehen!

<< Vor dem Öffnen der Maschine ist der Netzstecker zu ziehen! Reparaturen dürfen nur von einem Fachmann durchgeführt werden!

INBETRIEBNAHME

EINSATZBEREICH:

Der Datensredder intimus 175SC2/CC3/CC4/CC5/CC6 ist eine Maschine zum Zerkleinern allgemeinen Schriftgutes.

Die Maschine darf nur zur Zerkleine- rung von Papier verwendet werden!

Die Zerkleinerung andersartiger Datenträger sowie bei den Modellen mit der Schnittbreite 0,8x12 mm (CC5) und 0,8x4,5 mm (CC6) auch von Heft- und Büroklammern, kann Verletzungen an der Person (z.B. durch Splitterung fester Materialien etc.), sowie Schäden am Gerät (z.B. Zerstörung des Schneidwerkes etc.) zur Folge haben.

Ausnahme: Bei den Modellen mit der Schnittbreite 3,8mm, 5,8mm, 4x46mm, 1,9x15mm können auch einzelne CD's oder 3,5"-Computer-Disketten zerkleinert werden.

AUFSTELLUNG:

• Gerät auspacken und aufstellen.
• Plastiksack in den Auffangbehälter einsetzen.
• Gerät mit Netzstecker am Stromnetz anschließen (Angaben über die erforderliche Vorsicherung der Netzsteckdose siehe „TECHNISCHE DATEN“).

Die Gitteröffnungen im Gehäuse dienen zur Kühlung und dürfen nicht abgedeckt oder zugestellt werden!

Der Netzanschluß des Gerätes muß frei zugängig sein!

Die Maschine sollte nur in geschlossenen und temperierten (10-25°C) Räumen eingesetzt werden!

BEDIENUNG

BEDIENUNGSELEMENTE:

1 = Funktionstaster (Abb. 1)

„Betriebsbereit“ / „Aus“ / „Stopp“

Dieser Taster beinhaltet drei Funktionen:

a) „Betriebsbereit“

Bei kurzem Tippen dieses Tasters wird die Maschine auf „Betriebsbereit“ geschaltet.

Gleichzeitig leuchtet die integrierte LED-Anzeige 🔊 auf.

b) „Aus“

Wird dieser Taster im Zustand „Betriebsbereit“ ca. 3 Sek. lang gedrückt gehalten, wird die Maschine ausgeschaltet.

Hinweis: Bei Nichtbenutzung der Maschine über einen Zeitraum von ca. 5 Min. schaltet die Maschine automatisch aus.

c) „Stopp“

Bei kurzem Tippen dieses Tasters bei laufendem Schneidwerk wird dieses abgeschaltet und steht.

5 6 7 8 2 9 1 10 3

Abb. 1

2 = Vorwärtstaster (Abb. 1)

Dieser Taster beinhaltet zwei Funktionen:

a) Bei kurzem Tippen dieses Tasters läuft das Schneidwerk für ein paar Sekunden vorwärts, z.B. um im Schneidwerk verbliebenes Schnittgut herauszuführen.

Gleichzeitig leuchtet die integrierte LED-Anzeige ↑ auf.

b) Wird dieser Taster ca. zwei Sek. lang gedrückt gehalten, läuft das Schneidwerk im Dauerbetrieb vorwärts und die Maschine kann beschickt werden.

Gleichzeitig leuchtet die integrierte LED-Anzeige ↑ auf.

3 = Rückwärtstaster (Abb. 1)

Bei Betätigung dieses Tasters läuft das Schneidwerk rückwärts.

Gleichzeitig leuchtet die integrierte LED-Anzeige 🔒 auf.

4 = Lichtschranke (Vorwärtslauf) (Abb. 2)

Startet den Zerkleinerungsvorgang sobald Material in den Zuführschacht eingeführt wird.

Gleichzeitig leuchtet die LED-Anzeige Vorwärtstasters auf.

4

Abb. 2

BEDIENUNG

5 = Kontroll-Anzeige (Abb. 1)

„Belastungsgrad des Motors“

Zeigt während des Zerkleinerungsvorgangs durch farbig abgestimmtes Licht den momentanen Belastungsgrad des Motors an (siehe Beschreibung bei „DYNAMISCHE BELASTUNGSANZEIGE“).

6 = Kontroll-Anzeige (Abb. 1)

„Materialstau im Gerät“ / „Lichtschranke belegt bei Türöffnung oder beim Einschalten“

Vorgehensweisen siehe jeweilige Beschreibung unter der Rubrik „STÖRUNG“.

a) „Materialstau im Gerät“

Leuchtet auf, wenn dem Schneidwerk zuviel Material zugeführt wurde.

Das Schneidwerk blockiert, läuft anschließend ein Stückweit rückwärts und steht. Der Motor wird abgeschaltet.

b) „Lichtschranke belegt

bei Türöffnung“

Leuchtet auf, wenn beim Öffnen der Tür sich noch Material im Zuführschacht befindet.

Das Schneidwerk kommt zum Stillstand. Der Motor wird abgeschaltet.

c) „Lichtschranke belegt

beim Einschalten"

Leuchtet auf, wenn beim Einschalten der Maschine sich noch Material im Zuführ- schacht befindet.

BEDIENUNG

7 = Kontroll-Anzeige (Abb. 1)

„Schneidwerk ölen“

Leuchtet auf, wenn das Schneidwerk der Cross-Cut-Version geölt werden muß. Der Ölvorgang muß am Rückwärtstaster (4) quittiert werden (siehe Beschreibung bei „WARTUNG SCHNEIDWERK“).

8 = Kontroll-Anzeige (Abb. 1)

„Tür auf“ / „Türstörung“

a) „Tür auf“

Leuchtet auf, wenn die Tür des Unter- schrankes geöffnet ist.

Die Maschine wird automatisch abgeschaltet und kann solange die Tür offen steht nicht gestartet werden.

b) „Elektrische Störung“

Blinkt, wenn eine elektrische Störung in der Türsensorik vorliegt. Die Maschine wird abgeschaltet. Benachrichtigen Sie bitte Ihren Fachhändler.

9 = Kontroll-Anzeige (Abb. 1)

„Motorüberlastung“ /

„Elektrische Störung“

Vorgehensweisen siehe jeweilige Beschreibung unter der Rubrik „STÖRUNG“.

a) „Motorschutz“

Leuchtet auf, wenn der Motor überlastet worden ist und abgeschaltet hat. Die Maschine kann während der Abkühlphase des Motors nicht gestartet werden.

b) „Elektrische Störung“

Blinkt, wenn eine elektrische Störung innerhalb der Steuerplatine vorliegt.

Gleichzeitig blinkt die LED-Anzeige

des Funktionsschalters (1) auf. Die Maschine wird abgeschaltet. Benachrichtigen Sie bitte Ihren Fachhändler.

10 = Kontroll-Anzeige

„Auffangbehälter voll“ (Abb. 1)

Leuchtet auf, wenn der Auffangbehälter gefüllt ist und geleert werden muß.

Das Schneidwerk wird abgeschaltet.

EINSCHALTEN DER MASCHINE:

Zum Einschalten der Maschine auf „betriebsbereit“ gehen Sie wie folgt vor:

• Funktionstaster (1) kurz betätigen.
• Die LED-Anzeige des Funktionstasters (1) leuchtet auf für „Betriebsbereit“.
• Die Maschine kann beschickt werden.

ZUFÜHRUNG VON EINZELBLATT-PAPIER:

• Papier durch den Einlaßschlitz dem Schneidwerk zuführen.
• Maschine schaltet automatisch auf Vorwärtslauf und zieht das Papier ein. Nach dem Zerkleinerungsvorgang schaltet die Maschine automatisch ab.

Hinweise: Für die Zerkleinerung von lichtdurchlässigen Folien muss die Maschine von Hand auf Vorwärtslauf geschaltet werden (Vorwärtstaster (2) ca. 2 Sek. gedrückt halten).

Durch kurze Betätigung des Funktionstasters (1) ("Stopp"-Funktion) kann der Zerkleinerungsvorgang jederzeit gestoppt werden. Zum Fortfahren den Vorwärtstaster (2) ca. 2 Sek. gedrückt halten.

Bei Nichtbenutzung der Maschine über einen Zeitraum von ca. 5 Min. schaltet sie aus.

Hinweis: Um bezüglich der Partikelgröße stets ein korrektes Schnittergebnis und damit die im Prospekt angegebene Sicherheitsstufe nach DIN 32757 zu erreichen, ist das Schnittgut immer rechtwinklig zum Schneidwerk hin und in angepasster Menge im Bereich der Mitte des Zuführschachtes dem Schneidwerk zuzuführen.

Führen Sie dem Gerät niemals mehr als die angegebene Höchstmenge Material (siehe „TECHNISCHE DATEN“) zu!

Sollte trotzdem zuviel Material in das Schneidwerk gelangt sein, siehe bei „STÖRUNG“ unter „MATERIALSTAU IM GERÄT“.

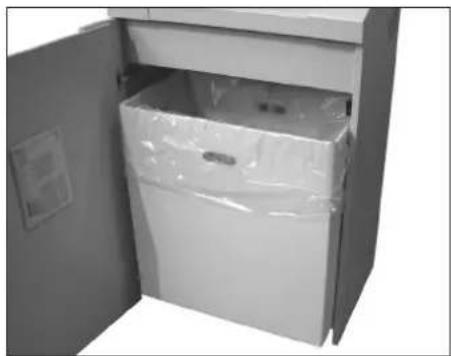

ENTLEEREN DES

AUFFANGBEHÄLTERS (Abb. 3):

Ist der Auffangbehälter gefüllt, schaltet die Maschine ab. Die Kontroll-Anzeige (10) leuchtet auf. Entleeren Sie wie folgt den Auffangbehälter:

• Tür öffnen. Die Kontroll-Anzeige (8) leuchtet auf. Ist noch Material im Zuführschacht vorhanden, leuchtet zusätzlich die Kontroll-Anzeige (6) auf.
• Vollen Sack entnehmen und den Inhalt entsorgen. Die Kontroll-Anzeige (10) erlischt.
• Leeren Sack einsetzen und die Tür schließen. Die Kontroll-Anzeige ☐(8) erlischt.
• Falls die Kontroll-Anzeige (6) leuchtet, betätigen Sie kurz den Vorwärtstaster (2). Im Zuführschacht verbliebenes Material wird zerkleinert und die Anzeige erlischt.

Hinweis: Die Maschine läuft nur bei geschlossener Tür!

DYNAMISCHE BELASTUNGSANZEIGE:

Um einen Materialstau zu vermeiden und somit eine kontinuierliche und effektive Vernichtung der Datenträger zu erreichen, wird während des Zerkleinerungsvorgangs der momentane Belastungsgrad des Motors anhand einer bei den Schaltern befindlichen Kontroll-Anzeige (5) (Abb. 1) durch ein farbig abgestimmtes Licht wie folgt angezeigt:

Grünes Licht: Belastung < 50%

Gelbes Licht: Belastung 50 - 75%

Rotes Licht: Belastung 75 - 100%

5 6 7 8 2 9 1 10 3

Abb. 1

4

Abb. 2

(Auto-Reverse-Funktion)

Ergibt sich durch zuviel zugeführtes Material ein Stau, reagiert die Maschine wie folgt:

• Das Schneidwerk blockiert, läuft anschließend ein Stückweit rückwärts (Material wird freigegeben) und steht. Der Motor wird abgeschaltet. Die Kontroll-Anzeige 6) leuchtet auf.
  Gehen Sie wie folgt vor:
• Zurückgeführtes Papier entnehmen.
• Schneidwerk läuft jetzt automatisch vorwärts und zerkleinert den im Schneidwerk verbliebenen Papierrest. Während des Vorwärtslaufes leuchtet die LED-Anzeige des Vorwärtstasters (2). Die Kontroll-Anzeige (8) erlischt.
• Die Zerkleinerung mit geringerer Papiermenge fortsetzen.

WARTUNG

WARTUNG SCHNEIDWERK (Cross-Cut):

Cross-Cut-Schneidwerke müssen nach einer bestimmten Betriebszeit geölt werden. Leuchtet die Kontroll-Anzeige (7) auf, gehen Sie wie folgt vor:

Verteilen Sie etwas von dem mitgelieferten Spezial-Öl auf einem Blatt Papier und führen dieses dann durch den Zuführschacht dem Schneidwerk zu.

Das Papier wird eingezogen und gleichzeitig gelangt auch das Öl zur erforderlichen Schmierung in das Schneidwerk.

Hinweis: Um die Anzeige zu löschen muß nach einer durchgeführten Ölung des Schneidwerks dieser Vorgang wie folgt quittiert werden:

• Tür so weit öffnen bis die Kontroll-Anzeige (9) aufleuchtet. Die Kontroll-Anzeigen (7) und (4) blinken.
• Rückwärtstaster (4) betätigen und gedrückt halten bis die Kontroll-Anzeige 7) erlischt.
• Tür wieder schließen.
  Das Schneidwerk beginnt nun automatisch einen Reinigungszyklus (Vorwärtslauf/Rückwärtslauf) und schaltet dann ab. Die Maschine ist wieder einsatzbereit. Im Falle der Nachbestellung des Spezialöls siehe unter „SONDERZUBEHÖR“.

ENERGIESPAR-AUTOMATIK:

Wird die Maschine für eine Weile nicht benutzt, schaltet sie automatisch nach ca. 5 Min. aus. Die LED-Anzeige des Funktionstasters (1) für „Betriebsbereit“ erlischt. Zum Wiedereinschalten den Funktionstaster kurz betätigen.

LICHTSCHRANKE BELEGT

BEI TÜRÖFFNUNG:

Sollte beim Öffnen der Tür sich noch Material im Zuführschacht befinden, schaltet der Motor ab und das Schneidwerk kommt zum Stillstand. Die Kontroll-Anzeige 6) leuchtet auf.

Schließen Sie die Tür und quittieren Sie den Zustand durch kurze Betätigung des Vorwärtstasters (2). Das vorhandene Schnittgut wird dem Schneidwerk zugeführt und zerkleinert.

LICHTSCHRANKE BELEGT BEIM EINSCHALTEN:

Sollte beim Einschalten der Maschine sich noch Material im Zuführschacht befinden, leuchtet die Kontroll-Anzeige (6) auf.

Entnehmen Sie das Material und quittieren Sie den Zustand durch kurze Betätigung des Vorwärtstasters (2).

MOTORSCHUTZ:

Sollte der Motor überfordert werden, so schaltet er ab. Die Kontroll-Anzeige ♂ (9) leuchtet auf.

Nach einer Abkühlzeit von ca. 15-20 Minuten (je nach Modell und Raumtemperatur) können Sie die Maschine erneut starten.

WARTUNG

REINIGUNG DER FOTOZELLEN (Abb. 4):

Sollten Papierstücke im Einlaßschlitz zum Liegen kommen (z. B. nach einem Papierstau) ist es möglich, daß die Maschine durch die „belegte“ Lichtschranke nicht mehr ausschaltet.

Sie können die Papierstücke entfernen, bzw. die Fotozelle reinigen, indem Sie dem Schneidwerk ein weiteres Blatt Papier zuführen, oder die Maschine auf Rückwärtslauf schalten und mit einem Pinsel kurz über die beiden „Augen“ der Fotozelle wischen.

4

Abb. 4

ELEKTRISCHE STÖRUNG:

Blinkt die Kontroll-Anzeige (9) in Verbindung mit der LED-Anzeige des Funktionsschalters (1) oder nur die Kontroll-Anzeige (8) liegt eine elektrische Störung vor. Die Maschine kann nicht gestartet werden.

Benachrichtigen Sie bitte in diesem Fall Ihren Fachhändler.

CHECKLISTE BEI STÖRUNGEN:

Sollte das Gerät nicht funktionieren, prüfen Sie folgende Punkte:

• ist der Netzstecker am Netz angeschlossen?
• ist die Tür geschlossen?
• ist der Auffangbehälter voll?

Folgen Sie den Instruktionen bei „ENTLEEREN DES AUFFANGBEHÄLTERS“.

• ist ein Materialstau im Gerät?
  Folgen Sie den Instruktionen bei „MATERIAL-STAU IM GERÄT“.
• ist der Motor überlastet worden?
  Siehe unter „MOTORSCHUTZ“.

Wenn keine der Prüfpunkte zutreffen, benachrichtigen Sie bitte Ihren Fachhändler.

ENTSORGUNG

ENTSORGUNG DER MASCHINE:

Entsorgen Sie die Maschine am Ende ihrer Lebensdauer stets umweltgerecht. Geben Sie keine Teile der Maschine oder der Verpackung in den Hausmüll.

TECHNISCHE DATEN

Schnittbreite:

175SC2:	3,8 mm (Streifen)
	5,8 mm (Streifen)
175CC3:	4x46 mm (Cross-Cut)
175CC4:	1,9x15 mm (Cross-Cut)
175CC5:	0,8x12 mm (Cross-Cut)
175CC6:	0,8x4,5 mm (Cross-Cut)

Schnittgeschwindigkeit:

175SC2:	0,12 m/Sek.
175CC3/CC4:	0,10 m/Sek.
175CC5:	0,15 m/Sek.
175CC6:	0,23 m/Sek.

Schneidleistung:

175SC2 3,8 mm:	40-45 Blatt (70g/m2)
175SC2 5,8 mm:	65-70 Blatt (70g/m2)
175CC3:	40-50 Blatt (70g/m2)
175CC4:	25-30 Blatt (70g/m2)
175CC5:	15-17 Blatt (70g/m2)
175CC6:	8-10 Blatt (70g/m2)

Anschlußspannung:

240V/50Hz

120V/60Hz

100V/50/60Hz

SONDERZUBEHÖR

Benennung

Plastiksack, 600 x 500 x 1000 x 0,05 mm

Ölfläschchen, 110 ml (Cross-Cut)

Hlnweis: Bei Nachbestellung von Sonderzubehörteilen und bei Ersatzteilbedarf wenden Sie sich bitte an Ihren Fachhändler.

Best.-Nr.
99952
88035
Vorsicherung:

230V/50Hz:	16 A (träge)
240V/50Hz:	13 A (träge)
120V/100V/50/60Hz:	20 A (träge)
Arbeitsbreite:	405 mm

Geräuschpegel: ca. 52 dB(A)

Leistung: 1,9 kW

Abmessungen (BxTxH):	660x560x1050 mm
Gewicht:	ca. 90 kg
