175 CC4 - Paperisilppuri Intimus - Ilmainen käyttöohje ja opas

Tuotetyyppi	Asiakirjasilppuri
Merkki	Intimus
Malli	175 CC4
Leikkuuleveys	1,9 x 15 mm (ristileikkaus)
Työleveys	405 mm
Teho	1,9 kW
Melutaso	Noin 52 dB(A)
Mitat (L x S x K)	660 x 560 x 1050 mm
Paino	Noin 90 kg
Sähköliitäntä	230 V / 50 Hz, sulake 16 A (hidastettu)
Leikkuukapasiteetti	Syötä aina suorakulmaisesti ja sopiva määrä; älä ylitä teknisten tietojen ilmoittamaa maksimikapasiteettia
Turvallisuus	Automaattinen pysäytys ylikuormituksessa, moottorisuojaus jäähdytyksellä, valoverho, oven lukitus, hätäpysäytys pääkytkimellä
Huolto	Leikkausyksikön säännöllinen voitelu erikoisöljyllä; valokennojen puhdistus tarvittaessa
Mukana toimitetut tarvikkeet	Muovipussi (viite 99952), erikoisöljy 110 ml (viite 88035)
Turvataso	Standardin DIN 32757 mukainen (hiukkaskoko 1,9 x 15 mm)

Usein kysytyt kysymykset - 175 CC4 Intimus

Kuinka käyttää Intimus 175 CC4 -silppuria?

Paina lyhyesti toimintonäppäintä (1) asettaaksesi koneen Käyttövalmis-tilaan. Syötä paperi syöttöaukkoon; valoverho käynnistää silppuamisen automaattisesti. Keskeytä hetkellisesti painamalla uudelleen toimintonäppäintä (Stop-toiminto). Jatkuvaa eteenpäinajoa varten pidä eteenpäin-näppäintä (2) painettuna noin 2 sekunnin ajan.

Mitä tehdä paperitukoksen sattuessa?

Ohjausvalo (6) syttyy ja leikkausyksikkö pysähtyy. Poista ylimääräinen paperi. Leikkausyksikkö etenee sitten automaattisesti silputakseen jäännökset. Paina tarvittaessa lyhyesti eteenpäin-näppäintä (2). Jatka silppuamista pienemmällä paperimäärällä.

Kuinka tyhjentää roskakori?

Kun merkkivalo (10) syttyy, avaa ovi. Poista täysi pussi ja vaihda se tyhjään. Sulje ovi. Jos merkkivalo (6) palaa edelleen, paina lyhyesti eteenpäin-näppäintä (2) silputaksesi syöttöaukkoon jääneen materiaalin.

Kuinka voidella leikkausyksikkö?

Kun merkkivalo (7) syttyy, levitä hieman erikoisöljyä paperiarkille ja syötä se aukkoon. Avaa ovi, kunnes merkkivalo (8) syttyy, paina sitten taaksepäin-näppäintä (4), kunnes merkkivalo (7) sammuu. Sulje ovi; automaattinen puhdistusjakso suoritetaan.

Mitä punainen merkkivalo tarkoittaa?

Merkkivalo (5) ilmaisee moottorin kuormituksen: vihreä < 50 %, keltainen 50-75 %, punainen 75-100 %. Jos merkkivalo (9) syttyy, moottori on ylikuormitettu; odota 15-20 minuuttia jäähtymistä ennen uudelleenkäynnistystä.

Kuinka puhdistaa valokennot?

Jos valoverho toimii väärin, syötä uusi paperiarkki tai käytä harjaa puhdistamaan valokennojen silmät kytkettyäsi taaksepäinajon.

Miksi kone ei käynnisty?

Tarkista verkkopistoke, oven sulkeutuminen (merkkivalo 8), roskakorin taso (merkkivalo 10), tukoksen puuttuminen (merkkivalo 6) tai moottorin ylikuormitus (merkkivalo 9). Jos ongelmaa ei havaita, ota yhteyttä valtuutettuun jälleenmyyjään.

Voinko silputa niittejä ja paperiliittimiä?

Ei, malli 175 CC4 on tarkoitettu vain paperille. Niittien, paperiliittimien tai muiden kovien materiaalien silppuaminen voi vahingoittaa leikkausyksikköä ja aiheuttaa vammoja. Vain mallit, joiden leikkuuleveys on 3,8 mm, 5,8 mm, 4x46 mm tai 1,9x15 mm, voivat silputa CD- tai levykkeitä (yksi kerrallaan).

Kuinka pysäyttää kone hätätilanteessa?

Vaaratilanteessa käytä pääkytkintä tai hätäpysäytyskytkintä tai irrota kone verkkovirrasta. Kone pysähtyy välittömästi.

Mikä on voiteluväli?

Voitelu on tarpeen, kun merkkivalo (7) Voitele leikkausyksikkö syttyy. Käytä mukana toimitettua erikoisöljyä (viite 88035). Tiheys riippuu käytöstä; merkkivalo syttyy tietyn käyttöajan jälkeen.

KÄYTTÖOHJE 175 CC4 Intimus

Typ/Type/Túpoç/Tipo/Tyyppi/Típus/Tin:

Lue käyttöohjeet tarkoin läpi ennen käyttöönottoa!

<< Laitetta ei saa käyttää monta henkilöä yhtäaikaa!

Turvalaitteet on suunniteltu siten, että käyttö on vaaratonta vain, kun laitetta käyttää yksi henkilö.

<< Silppuamisvaiheen aikana kaikki muut työt koneella ovat kiellettyjä (esim. puhdistus)!

<< Kone ei ole leikkikalu eikä sitä ole missään nimessä tarkoitettu eikä se sovellu lasten käyttöön!

Tämän koneen kokonaissuunnittelu turvatekniseltä kannalta (mitat, syöttöaukot, turvakatkaisimet jne.) ei takaa minkäänlaista vaaratonta käsittelyä lasten käyttäessä konetta.

<< Loukkaantumisvaara! Irralliset vaatekappaleet, kravatit, korut, pitkät hiukset tai muut irralliset esineet on pidettävä loitolla syöttöaukosta!

<< Loukkaantumisvaara! Älä pane sormiasi syöttöaukkoon!

<< Vaaratilanteessa kone on kytkettävä pois päältä pääkatkaisijalla tai Hätä-Seis-kytkimellä tai irrotettava pistoke pistorasiasta!

<< Pistoke on irrotettava pistorasiasta ennen koneen avaamista!

Korjaustyöt saa suorittaa vain alan am- mattimies!

KÄYTTÖ

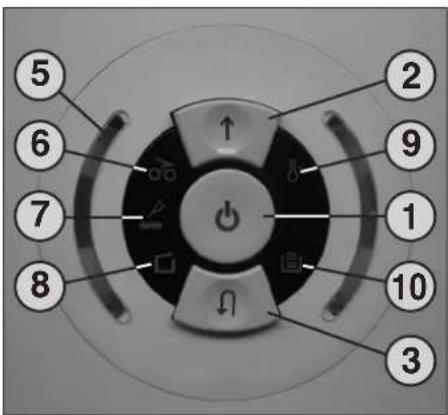

HALLINTAELEMENTIT:

1 = Toimintopainike (kuva 1)

"käyttövalmis"/"pois"/"seis"

Tällä painikkeella on kolme eri toimintoa:

a) "käyttövalmis"

Tätä painiketta lyhyesti painamalla kone kytketään "käyttövalmis"-tilaan. Samanaikaisesti syttyy vastaava LED-merkkivalo Palamaan.

b) "pois"

Kun tätä painiketta pidetään "käyttövalmis"-toiminnossa n. 3 sek. ajan painettuna, kone kytkeytyy pois päältä.

Ohje: Kunkonetta ei käytetän. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä.

c) "seis"

Tämän painikkeen lyhyellä painalluksella terien ollessa käynnissä, teräyksikkö kytketään pois päältä ja se pysähtyy.

kuva 1

2 = Eteenpäin-painike (kuva 1)

Tällä painikkeella on kaksi eri toimintoa:

a) Tämän painikkeen lyhyellä painalluksella teräyksikkö käy parin sekunnin ajan eteenpäin, esim. teräyksikköön jääneen leikkausmateriaalin uloskuljettamiseksi. Samanaikaisesti syttyv vastaava LED-merkkivalo ↑ palamaan.

b) Kun tätä painiketta pidetään n. 2 sekunnin ajan painettuna, teräyksikkö käy jatkuvakäyttöisesti eteenpäin ja koneeseen voidaan syöttää tuhottavaa materiaalia.. Samanaikaisesti syttyy vastaava LED-merkkivalo ↑ palamaan.

3 = Taaksepäin-painike (kuva 1)

Tästä painikkeestapainettaessateräyksikkö käy hetken taaksepäin. Samanaikaisesti syttyy vastaava LED-merkkivalo palamaan

4 = Valopuomi (käynti eteenpäin) (kuva 3)

Käynnistää silppuamistoiminnon heti kun materiaalia työnnetään syöttöaukkoon.

Samanaikaisesti syttyy eteenpäin- painikkeen LED-merkkivalo ↑ palamaan.

kuva 2

KÄYTTÖÖNOTTO

KÄYTTÖALUE:

Datasilppuri intimus 175SC2/CC3/CC4/CC5/CC6 on tarkoitettu tavallisten asiakirjojan silppuamiseen.

Konetta saa käyttää vain paperin silppuamiseen!

Muunlaisten tietovälineiden, sekä malleissa, joiden leikkuuleveys on 0,8x12 mm (CC5) tai 0,8x4,5 mm (CC6), myös nitomanastojen ja liittimien silppuaminen voi johtaa henkilövammoihin (esim. kovien materiaalien sirpaleista) sekä konevaurioihin (esim. teräpakan rikkoutumiseen).

voi johtaa henkilövammoihin (esim. kovien materiaalien sirpaleista) sekä konevaurioihin (esim. teräpakan rikkoutumiseen).

Poikkeus: malleissa, joissa leikkausleveys on 3,8mm, 5,8mm, 4x46mm, 1,9x15mm, voidaan tuhota myös yksittäisiä CD-levy ja 3,5 tuuman levykkeiden pilkkomiseen.

ASENNUS:

• Laite otetaan pakkauksestaan ja asennetaan paikoilleen.
• Muovisäkki asetetaan säiliöön.
• Liitetään laite virtaverkkoon pistokkeella (tarkistettava tarvittavat pistorasian sulaketiedot ks. "TEKNISET TIEDOT").

Rungossa olevat ritilät ovat jäähdy- tystä varten eikä niitä saa peittää tai tukkia!

Laitteen verkkoliitännän on oltava sellaisessa paikassa, että siihen pääsee helposti käsiksi!

Konetta tulisi käyttää ainoastaan suljetuissa ja lämmitetyissä tiloissa (10-25 °C) !

KÄYTTÖ

5 = Valvontanäyttö (kuva 1)

"Moottorin kuormitusaste"

Näyttää silppuamistoiminnon aikana eri värisin valoin moottorin senhetkisen kuormitusasteen (katso kuvausta "DYNAAMINEN KUORMITUSNÄYTTÖ").

6 = Valvontanäyttö (kuva 1)

"Materiaaliruuhka koneessa" / "Valopuomi päällä oven ollessa auki tai päälle kytkettäessä"

Menettelytavat katso vastaavaa kuvausta otsikosta "HÄIRIÖ".

a) "Materiaaliruuhka koneessa"

Syttyy palamaan, kun teräyksikköön on syötetty liian paljon materiaalia. Teräyksikön käynti lukittuu, käy sen jälkeen vähän aikaa taaksepäin ja pysähtyy. Moottori kytkeytyy pois päältä.

b) "Valopuomi päällä ovea avattaessa"

Merkkivalo syttyy palamaan, kun ovea avattaessa syöttöaukossa on vielä materiaalia.

Teräyksikkö pysähtyy.

Moottori kytkeytyy pois päältä.

c) "Valopuomi päällä päälle kytkettäessä"

Merkkivalo syttyy palamaan, kun konetta käynnistettäessä syöttöaukossa on vielä materiaalia.

KÄYTTÖ

HALLINTAELEMENTIT:

7 = Valvontanäyttö (kuva 1)

"Teräyksikkö öljyttävä"

Syttyy palamaan, kun Cross-Cut-version teräyksikköonöljyttävä. Öljyämistoimenpide on kuitattava taaksepäin-painikkeella (4) (katso kuvaus kohdassa TERÄYKSIKÖN HUOLTO").

8 = Valvontanäyttö (kuva 1)

"Ovi auki" / "Oven häiriö"

a) "Ovi auki"

Syttyy palamaan, kun alakaapin ovi on avoinna. Koneen käynti katkaistaan automaattisesti eikä sitä voida käynnistää niin kauan kuin ovi on auki.

b) "Sähköhäiriö"

Vilkkuu, kun oven antureissa on häiriö. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.

9 = Valvontanäyttö (kuva 1)

"Moottorin ylikuormitus" /

"Sähköhäiriö"

Menettelytavat katso vastaavaa kuvausta otsikosta „HÄIRIÖ“.

a) "Moottorinsuoja"

Merkkivalo syttyy palamaan, kun moottoria on ylikuormitettu ja se on kytkeytynyt pois päältä. Konetta ei voi käynnistää moottorin jäähtymisvaiheen aikana.

b) "Sähköhäiriö"

Vilkkuu, kun ohjausjärjestelmän virtapiirissä on häiriö. Samanaikaisesti alkaa toimintokytkimen (2) LED-näyttö vilkkua. Koneen käynti katkaistaan. Ilmoita häiriöstä alan kauppiaalle.

10 = Valvontanäyttö

"Keräyssäiliö täynnä" (kuva 1)

Merkkivalo syttyy palamaan, kun keräyssäiliö on täynnä ja se on tyhjennettävä.

Teräyksikkö kytkeytyy pois päältä.

KONEEN KÄYNNISTYS:

Koneen käynnistämiseksi "käyttövalmis"-tilaan toimi seuraavasti:

• Paina lyhyesti toimintopainiketta (1).
• Toimintopainikkeen (1) LED-valo ∅syttyy "käyttövalmis"-tilan merkiksi.
• Koneeseen voidaan syöttää materiaalia.

YKSITTÄISEN PAPERIN SYÖTTÖ:

- Paperi syötetään leikkuriin syöttöraosta.

Kone kytkeytyy automaattisesti eteenpäinkäyntiin ja vetää paperin sisään. Kun paperi on silputtu, kone pysähtyy automaattisesti.

Ohjeet: Valoa läpäisevien kalvojen silppuamiseksi kone on käsin kytkettävä eteenpäin-käyntiin (painamalla eteenpäin-painiketta (2) n. 2 sek. ajan).

Toimintopainikkeen (1) lyhyellä painalluksella ("seis"-toiminto) voidaan silppuamisvaihe pysäyttää haluttaessa. Työvaiheen jatkamiseksi on taas painettava eteenpäin-painiketta (2) n. 2 sek. ajan.

Kun konetta ei käytetä n. 5 minuutin aikana, se kytkeytyy automaattisesti pois päältä.

Ohje: Suikalekokoon nähden aina oikean leikkaustuloksen ja siten esitteessä mainitun DIN 32757 mukaisen turvaluokan saavuttamiseksi on silputtava aineisto syötettävä aina suorassa kulmassa leikkuriin nähden ja sopivassa määrin syöttöaukon keskeltä käsin.

Älä syötä koneeseen milloinkaan enempää materiaalia kuin on sallittu (katso "TEKNISET TIEDOT")!

Mikäli teräyksikköön on kuitenkin joutunut liian paljon materiaalia, katso otsikon "HÄIRIÖ" kohdasta "MATERIAALIRUUHKA KONEESSA".

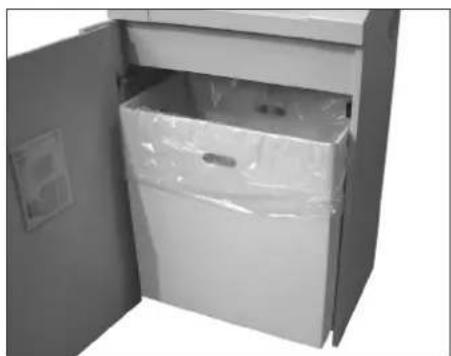

KERÄYSSÄILIÖN

TYHJENTÄMINEN (kuva 3):

Kun keräyssäiliö on täynnä, koneen käynti pysähtyy. Valvontanäytön (10) merkkivalo syttyy palamaan. Tyhjennä keräyssäiliö seuraavasti:

• Avaa ovi. Valvontanäyttö (8) syttyy palamaan. Jos syöttöaukossa on vielä materiaalia, syttyy lisäksi valvontanäyttö (6) palamaan.
• Ota täysinäinen säkki pois ja tyhjennä sen sisältö. Valvontanäytön (10) merkkivalo sammu.
• Aseta tyhjä säkki paikalleen ja sulje ovi. Valvontanäytön (8) merkkivalo sammuu.
• Mikäli valvontanäytön (6) valo palaa, näppää lyhyesti eteenpäin-painiketta (2). Syöttökanavaan jäänyt materiaali silputaan ja merkkivalo sammuu.

Ohje: Kone käy vain oven ollessa kiinni!

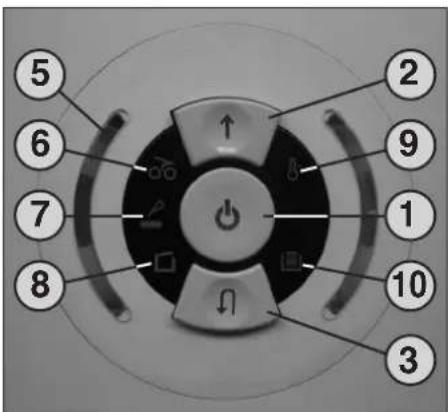

DYNAAMINEN KUORMITUSNÄYTTÖ:

Materiaaliruuhkan välttämiseksi ja siten jatkuvan ja tehokkaan tietovälineiden hävittämisen saavuttamiseksi näytetään silppuamistoiminnon aikana moottorin senhetkinen kuormitusaste hajavalaistuksella toimintakytkimien vieressä olevan valvontanäytön (5) (kuva 1) välityksellä seuraavasti:

Vihreä valo: kuormitus < 50%

Keltainen valo: kuormitus 50 - 75%

Punainen valo: kuormitus 75 - 100%

kuva 1

kuva 2

(Auto-Reverse-toiminto)

Jos materiaali ruuhkautuu liiallisen syöttämisen vuoksi, kone reagoi seuraavasti:

- Teräyksikkö lukittuu, käy sitten hetken aikaa taaksepäin (materiaalin vapauttamiseksi) ja pysähtyy. Moottori kytkeytyy pois päältä. Valvontanäyttö (6) syttyy palamaan.

Toimi tällöin seuraavasti:

• Ota takaisin työnnetty paperi pois.
• Teräyksikkö käy nyt automaattisesti eteenpäin ja silppuaa jäljelle jääneen paperimateriaalin. Eteenpäin-painikkeen (2) LED-näyttö ↑ palaa koneen käydessä eteenpäin. Valvontanäyttö (6) sammuu.
• Jatka silppuamista pienemmällä paperimäärällä.

VALOPUOMI PÄÄLLÄ OVEA AVATTAESSA:

Jos ovea avattaessa syöttöaukossa on vielä materiaalia, moottorin käynti katkaistaan ja teräyksikkö pysähtyy. Valvontanäytön (6) merkkivalo syttyy palamaan.

Sulje ovi ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (2). Jäljellä oleva aines syötetään teräyksikköön ja silputaan pieneksi.

VALOPUOMI PÄÄLLÄ KÄYNNISTETTÄESSÄ:

Jos konetta käynnistettäessä syöttöaukossa on vielä materiaalia, syttyy valvontanäytön (6) merkkivalo palamaan.

Poista materiaali ja kuittaa painamalla lyhyesti eteenpäin-painikkeesta (2).

HUOLTO

Cross-cut-teräpakat on voideltava aina tietyn käyttötuntimäärän kuluttua. Kun valvontanäytön merkkivalo (7) syttyy, toimi seuraavasti:

Levitä jonkin verran mukana toimitettua erikoisöljyä paperiarkille ja työnnä se sitten syöttöaukon kautta teräyksikköön.

Paperi vedetään sisään ja samanaikaisesti voideltavaksi tarkoitettu öljy tarttuu teräyksikköön.

Ohje: Jotta merkkivalo sammuu, on suoritetun teräyksikön öljyämisen jälkeen toimenpide kuitattava seuraavasti:

• Avaa ovi niin auki, kunnes valvontanäyttö (8) syttyy. Valvontanäytöt (7) ja (4) vilkkuvat.
• Paina taaksepäin-painiketta (4) ja pidä sitä painettuna, kunnes valvontanäytön (7) valo sammuu.
• Sulje taas ovi.

Teräyksikkö alkaa nyt automaattisesti puhdistustyökierron (eteenpäin käynti/taaksepäin käynti) ja kytkeytyy sen jälkeen pois päältä. Kone on taas käyttövalmis. Jos on tarpeen tilata lisää erikoisvoiteluöljyä, katso otsikosta "ERIKOISTARVIKKEET".

ENERGIANSÄÄSTÖ-AUTOMATIIKKA:

Jos konetta ei jonkin aikaa käytetä, se kytkeytyy n. 5 minuutin kuluttua pois päältä. Toimintopainikkeen (1) LED-näyttö "käyttövalmis" sammu. Toimintopainikkeen lyhyellä painalluksella toiminto kytketään taas päälle.

HUOLTO

VALOKENNOJEN PUHDISTUS (kuva 4):

Jos paperinpalasia jää syöttöaukkoon (esim. paperiruuhkan jälkeen), on mahdollista, että laite ei kytkeydy pois päältä, koska valopuomi on päällä.

Voit poistaa paperinpalaset tai puhdistaa valokennot syöttämällä paperiarkin koneeseen tai vaihtoehtoisesti kytkemällä koneen taaksepäin-käynnille ja puhdistamalla kevyesti valokennon molemmat "silmät".

Ohje: Kun haluat tilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.

Tilaus-nro.

99952

88035

SÄHKÖHÄIRIÖ:

Jos valvontanäytön ♂ (9) valo vilkkuu yhdessä toimintokytkimen (1) LED-valon ⏻ kanssa tai vain valvontanäyttö ⏱ (8), on kyseessä sähköhäiriö. Konetta ei voida käynnistää. Ota tällöin yhteys alan kauppiaaseen.

TARKASTUSLISTA

HÄIRIÖIDEN SATTUESSA:

Mikäli laite ei toimi, tarkista seuraavat kohdat: - onko verkkopistoke liitetty verkkoon?

• onko ovi kiinni?
• onko keräyssäiliö täynnä?

Noudata kohdan "KERÄYSSÄILIÖN TYH-JENTÄMINEN" ohjeita.

- onko koneessa materiaaliruuhka?

Noudata otsikon "MATERIAALIRUUHKA KONEESSA" ohjeita.

- onko moottori ylikuormittunut?

Katso otsikosta "MOOTTORINSUOJA".

Jos mikään näistä tarkastuskohdista ei auta, ota yhteys alan ammattiliikkeeseen.

KONEEN HÄVITTÄMINEN

KÖNEEN HÄVITTÄMINEN:

Hävitä kone sen käyttöiän päätyttyä ym päristönsuojelumääräyksiä noudattaen. Älä heitä mitään koneen tai pakkauksen osia talousjätteisiin.

TEKNISET TIEDOT

Leikkuuleveys:

175SC2:	3,8 mm (liuska)
	5,8 mm (liuska)
175CC3:	4x46 mm (cross-cut)
175CC4:	1,9x15 mm (cross-cut)
175CC5:	0,8x12 mm (cross-cut)
175CC6:	0,8x4,5 mm (cross-cut)

Silppuamisnopeus:

175SC2:	0,12 m/s.
175CC3/CC4:	0,10 m/s.
175CC5:	0,15 m/s.
175CC6:	0,23 m/s.

Leikkuuteho:

175SC2 3,8 mm:	40-45 arkkia (70g/m2)
175SC2 5,8 mm:	65-70 arkkia (70g/m2)
175CC3:	40-50 arkkia (70g/m2)
175CC4:	25-30 arkkia (70g/m2)
175CC5:	15-17 arkkia (70g/m2)
175CC6:	8-10 arkkia (70g/m2)
Liitäntäjännite:	230V/50Hz
	240V/50Hz
	120V/60Hz
	100V/50/60Hz

Sulake:

230V/50Hz:	16A (hidas)
240V/50Hz:	13 A (hidas)
120V/100V/50/60Hz:	20 A (hidas)
Työleveys:	405 mm
Melutaso:	ca. 52 dB(A)
Teho:	1,9 kW
Mitat (LxSxK):	660x560x1050 mm
Paino:	ca. 90 kg
