NÁVOD K OBSLUZE 175 CC4 Intimus

Před uvedením do provozu si přečtěte návod k obsluze!

<< Stroj nesmi být současně obsluhován více osobami!

Rozmístění bezpečnostních prvků je dimenzováno pro bezpečnou obsluhu „jedním člověkem“.

<< Nebezpeči poranění! Vo části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné v předměty musejí být udržovány v bezpečné vzdálenosti přívodního otvoru!

UVEDENÍ DO PROVOZU

olnéOBLAST NASAZENÍ:

Skartovač intimus 175SC2/CC3/CC4/CC5/volr@C6 je stroj ke skartování všeobecných písemností.

od

Stroj smí být použiván pouze pro skartování papíru!

Skartování jiných druhů nosičů dat a u modelů se šířkou řezu 0,8x12 mm (CC5) nebo 0,8x4,5 mm (CC6) i kancelářských svorek může mít za následek zranění osob (např. třískami z pevných materiálů apod.) a poškození přístroje (např. zničení řezacího ústroji apod.)

následek zranění osob (např. třískami z pevných materiálů apod.) a poškození přístroje (např. zničení řezacího ústrojí apod.)

Výjimka: U modelů s šířkou řezaných pásků 3,8mm, 5,8mm, 4x46mm, 1,9x15mm lze skartovat také jednotlivé disky CD, nebo počitačových disket 3,5".

<< V průběhu řezacího procesu se nesmi na stroji provádět žádné jiné práce (např čistění apod.)!

<< Nebezpeči poranění! Nestrkejte prsty do přívodního otvoru!

<< Stroj není žádná hračka a není vhodný k tomu, aby ho používaly děti!

Celková bezpečnostně technická koncepce (rozměry, přívodní otvory, bezpečnostní vypínání atd.) tohoto stroje nezaručuje bezpečnou manipulaci od dětí.

<< V prípadě nebezpečí vypněte stroj hlavním vypinačem, nouzovým vypinačem nebo vytáhněte sit'ovou zástrčku!

<< Před otevřením stroje vytáhněte síťovou zástrčku! Opravy smějí být prováděny pouze odborníkem!

OBSLUHA

OVLÁDACÍ PRVKY:

„připraven k provozu“ / „vyp.“ / „stop“

Toto tlačitko obsahuje tři funkce:

a) „Připraven k provozu“

Po krátkém stlačení tohoto tlačítka se stroj přepne do režimu „připraven k provozu“.

Současně se rozsvítí integrovaný LED ukazatel.

b) „Vyp.“

Pokud je toto tlačitko v režimu „připraven k provozu“ stlačeno asi 3 sekundy, stroj se vypne.

Poznámka: Pokud se stroj nepoužívá po dobu asi 5 minut, vypne se stroj automaticky.

c) „Stop“

Po krátkém stlačení tohoto tlačitka za provozu řezacího zařízení se toto vypne a zůstane stát.

2 = tlačitko posuvu vpřed (obr. 1)

Toto tlačítko obsahuje dvě funkce:

a) Po krátkém stlačení tohoto tlačítka běži řezací zařízení pár sekund vpřed, např. pro vysunutí materiálu, který zůstal v řezacím zařízení. Současně se rozsvítí integrovaný LED ↑ ukazatel.

b) Přidrží-li se toto tlačitko asi 2 sekundy, rozběhne se řezací zařízení trvale a do stroje může být vkládán skartovávaný materiál. Současně se rozsvítí integrovaný LED ↑ ukazatel.

3 = tlačitko posuvu zpět (obr. 1)

Při stlačení tohoto tlačitka se řezací zařízení rozběhne na chvíli zpět. Současně se rozsvítí integrovaný LED 🚗 ukazatel.

4 = světelná závora (běh vpřed) (obr. 3)

Spoušti proces skartování, jakmile je materiál zaveden do přívodní šachty. Současně se rozsvití LED ↑ ukazatel tlačítka chodu vpřed.

5 6 7 8 1 2 9 10 3

obr. 1

4

obr. 2

INSTALACE:

• Přístroj vybalte a nainstalujte.
• Nasadte plastový pytel do sběrné nádoby.
• Připojte skartovač pomocí sit'ové zástrčky na elektrickou sit' (údaje o potřebném jištění sit'ové zásuvky viz „TECHNICKÉ ÚDAJE“).

Mřížkované otvory ve skřiňce sloužicí k chlazení se nesmí zakrýt nebo přistavit!

Stroj se má použivat pouze v uzavřených a temperovaných místnostech (10-25 °C)!

OBSLUHA

5 = Kontrolní ukazatel (obr. 1) „Stupen zatížení motoru“

Během procesu skartování zobrazuje formou zbarveného světla momentální zatížení motoru (viz popis u „UKAZATEL DYNAMICKÉHO ZATÍŽENÍ“).

6 = Kontrolní ukazatel (obr. 1)

„Nahromadění materiálu v přístroji“ / „Světelná závora hlási přítomnost materiálu při otevření dveří nebo při zapnutí“

Postupy viz příslušný popis v rubrice „PORUCHA“.

a) „Nahromadění materiálu v přístroji“ Rozsvítí se, pokud bylo do řezaciho zařízení přivedeno přiliš mnoho materiálu. Řezací zařízení se zablokuje, pak běží kousek zpět a zůstane stát. Motor se vypne.
c) „Světelná závora hlásí přítomnost materiálu při otevření dveří“

Rozsvití se, pokud se při otevření dveří nachází v přívodní šachtě ještě materiál.

Řezací zařízení se zastaví. Motor se vypne.

d) „Světelná závora hlásí přitomnost materiálu při zapnutí“

Rozsvití se, pokud se při zapnutí stroje nachází v přívodní šachtě ještě materiál.

OBSLUHA

OVLÁDACÍ PRVKY:

7 = kontrolní ukazatel (obr. 1) „Rezací zařízení namazat“

Rozsvítí se, pokud musí být řezací zařízení verze Cross-Cut namazáno. Namazání musí být potvrzeno na tlačitku chodu zpět (4) (viz popis u „ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ “).

8 = kontrolní ukazatel (obr. 1) „dveře otevřeny“ / „porucha dveří“ a) „Dveře otevřeny“

Svití, pokud jsou otevřeny dveře podstavce. Stroj se automaticky vypne a dokud jsou dveře otevřeny, nejde spustit.

b) „Elektrická porucha“

Bliká, pokud se v senzorech hlídajících dveře vyskytla porucha. Stroj je vypnut. Informujte prosím Vašeho odborného prodejce.

9 = kontrolní ukazatel (obr. 1)

„přetížení motoru“ / „elektrická porucha“

Postupy viz příslušný popis v rubrice „PORUCHA“.

a) „Ochrana motoru“

Rozsvítí se, pokud byl motor přetížen a vypnut. Během ochlazování motoru nelze stroj spustit.

b) „Elektrická porucha“

Bliká, pokud dojde v řídící elektrické desce k poruše. Současně začne blikat LED ♦kazatel funkčního tlačitka (2). Stroj se vypne. Informujte prosím Vašeho odborného prodejce.

10 = kontrolní ukazatel

„Sběrná nádoba plná“ (obr. 1)

Rozsvítí se, pokud je sběrná nádoba plná a musí být vyprázdněna.

Řezací zařízení se vypne.

ZAPNUTÍ STROJE:

Pro zapnutí stroje do režimu „připraven k provozu“ postupujte následovně:

• Krátce stlačte funkční tlačítko (1).
• LED ukazatel funkčního tlačítka (1) se rozsvití na „připraven k provozu“.
• Do stroje můžete vkládat skartovávaný materiál.

PŘÍSUN JEDNOTLIVÝCH STRÁNEK PAPÍRU:

• Vstupní štěrbinou přivedte papír do řezacího ústrojí.
• Stroj se automaticky zapne na chod dopředu a vtahuje papír. Po provedeném skartování se stroj automaticky vypne.

Poznámky: Při skartování průhledných fólií musí být ručně zapnut chod strojevpřed (tlačítko chodu vpřed (2) přidržet asi 2 sekundy). Krátkým stlačením funkčního tlačítka (1) (funkce „stop“) lze skartování kdykoliv zastavit. Pro pokračování stlačit na asi 2 sekundy tlačítko chodu vpřed (2).

Pokud není stroj po dobu asi 5 minut používán, automaticky se vypne.

Poznámka: Aby se dosáhlo vždy správného výsledku řezání ohledně velikosti nařezaných částic a dosáhlo se tak v prospektu udaného bezpečnostního stupně podle DIN 32757, je třeba řezaný materiál v přiměřeném množství přívádět vždy v pravém úhlu k řezačce ve střední oblasti přívodní šachty řezačky.

Nikdy do stroje nezavádějte více než udané maximální množství materiálu (viz „TECHNICKÁ DATA“)!

Pokud by se přesto do stroje dostalo více materiálu, viz „PORUCHA“ pod „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.

VYPRÁZDNĚNÍ

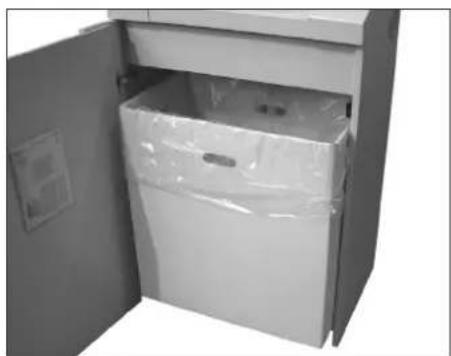

SBĚRNÉ NÁDOBY (obr. 3):

Je-li sběrná nádoba naplněna, stroj se vypne. Rozsvití se kontrolní ukazatel (10). Vyprázdněte sběrnou nádobu podle následujícího:

• Otevřit dveře. Rozsvítí se kontrolní ukazatel (8). Pokud je ještě v přívodní šachtě materiál, rozsvítí se také kontrolní ukazatel (6).
• Plný pytel vyndat a obsah odstranit. Kontrolní ukazatel 📁(10) zhasne.
• Vložit prázdný pytel a dveře zavřít. Kontrolní ukazatel (8) zhasne.
• Pokud kontrolní ukazatel 66 (6) svítí, stlačte krátce tlačitko chodu vpřed (2). Materiál, který zůstal v přívodní šachtě, se skartuje a ukazatel zhasne.

Poznámka: Stroj běží jen při uzavřených dveřích!

UKAZATEL DYNAMICKÉHO ZATÍŽENÍ:

Aby se vyloučilo zahlcení materiálem a tím se dosáhlo efektivního ničení datových nosiču, zobrazuje se během procesu skartování momentální stupeň zatižení motoru barevným světlem na kontrolním ukazateli (5) (obr.1) v blízkosti spinačů. Stupeň zatižení podle barvy je následující:

Zelené světlo: zatížení < 50%

Žluté světlo: zatížení 50 - 75%

Červené světlo: zatížení 75 - 100%

5 6 7 8 2 9 1 10 3

obr. 1

4

obr. 2

NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI: (automatická reverzní funkce)

Dojde-li k nahromadění materiálu ve stroji, reaguje stroj následovně:

• Rezací zařízení se zablokuje, potom se vrátí kousek nazpět (materiál se uvolní) a zastaví se. Motor se vypne. Rozsvití se kontrolní ukazatel (6).
  Postupujte následovně:
• Vyjmout zpět vysunutý papír.
• Řezací zařízení se automaticky rozběhne a skartuje zbytek papíru, který zůstal ve skartovacím zařízení. Během chodu vpřed svití LED ukazatel načítka chodu vpřed (2). Kontrolní ukazatel čd) zhasne.
• Pokračovat ve skartování s menším množstvím papíru.

ÚDRŽBA

ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ (cross-cut):

Řezací zařízení cross-cut musí být po určité době provozu namazáno olejem. Pokud se rozsvití kontrolní ukazatel (7), postupujte následovně:

Rozetřete trochu speciálního oleje dodaného se strojem na list papíru a zaved'te ho přívodní šachtou k řezacímu zařízení.

Papír bude vtažen a současně se přitom dostane olej do řezacího zařízení a promaže ho.

Poznámka: Aby zhasl příslušný ukazate musí být po provedeném mazání řezacihd zařizení následujícím postupem promazání

potvrzeno:

• Dveře otevřít tak, až se rozsvítí kontrolní ukazatel (8). Kontrolní ukazatele 📄7) a 📄) blikají.
• Stlačit tlačítko chodu zpět (4) a přidržet ho, dokud nezhasne kontrolní ukazatel 7).
• Dveře opět zavřít.

Řezací zařízení začne nyní automaticky s čistícím cyklem (běh vpřed/zpět) a pak se vypne. Stroj je opět připraven k provozu. V případě, že budete chtít doobjednat speciální olej podívejte se do odstavce „ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ“.

AUTOMATICKÁ ÚSPORA ENERGIE:

Pokud není stroj nějakou dobu používán, automaticky se po asi 5 minutách vypne. LED ukazatel Dunkčního tlačitka (1) pro „připraven k provozu“ zhasne. Pro opětovné zapnutí je třeba funkční tlačitko krátce stlačit.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOSTELEKTRICKÁ PORUCHA:

MATERIÁLU PŘI OTEVŘENÝCH DVEŘÍCH:

Pokud se při otevření dveří nachází v přívodní šachtě ještě materiál, motor se vypne a řezací zařízení se zastaví. Rozsvítí se kontrolní ukazatel 65(6).

Zavřete dveře a krátkým stlačením tlačitka chodu vpřed (2) potvrděte stav. Skartovávaný materiál se vtáhne do řezacího zařízení a skartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ

PŘÍTOMNOST MATERIÁLU PŘI ZAPNUTÍ:

Pokud se v přívodní šachtě při zapnutí stroje nachází ještě materiál, rozsvítí se kontrolní ukazatel (6).

Vyndejte materiál a potvrďte stav krátkým stlačením tlačítka chodu vpřed (2).

OCHRANA MOTORU:

Pokud je motor přetížen, vypne se. Rozsvítí se kontrolní ukazatel 5 (9).

Po ochlazení trvajícím asi 15-20 minut (podle modelu a teploty okolního prostoru) můžete přístroj znovu spustit.

Bliká-li kontrolní ukazatel (9) ve spojení s LED ukazatelem funkčního tlačitka (1) nebo jen kontrolní ukazatel (8), vyskytla se elektrická porucha. Stroj nelze spustit.

V takovém případě informujte svého odborného prodejce.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Pokud přístroj nefunguje, zkontrolujte následující body:

• Je sít'ový napáječ připojen k síti?
• Jsou zavřeny dveře?
• Je sběrná nádoba plná?

Postupujte podle instrukcí u „VYPRÁZDNĚNÍ SBĚRNÉ NÁDOBY“.

• Nenahromadil se v přístroji materiál? Postupujte podle instrukcí u „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.
• Nepřetížil se motor? Viz pod „OCHRANA MOTORU“.

Pokud nešlo o žádný z uvedených bodů, informujte prosím Vašeho odborného prodejce.

ÚDRŽBA

et'pukud se do vstupní štěrbiny dostanou kousky papíru (např. po nahromadění papíru) je možné, že se přístroj kvůli hlášení přitomnosti materiálu světelnou závorou nevypne.

Můžete kousky papíru odstranit, resp. fotobuňku vyčistit tak, že do řezacího zařízení zavedete další list papíru nebo stroj přepnete na zpětný chod a štětcem krátce očistíte obě „oči“ fotobuňky.

4

obr. 4

LIKVIDACE

LIKVIDACE STROJE:

Stroj na konci jeho životnosti likvidujte vždy s ohledem na životní prostředí. Žádné díly stroje nebo obalu nedávejte do domácího odpadu.

TECHNICKÉ ÚDAJE

Řezná šířka:

175SC2:	3,8 mm (proužky)
	5,8 mm (proužky)
175CC3:	4x46 mm (cross-cut)
175CC4:	1,9x15 mm (cross-cut)
175CC5:	0,8x12 mm (cross-cut)
175CC6:	0,8x4,5 mm (cross-cut)

Řezná rychlost:

175SC2:	0,12 m/s
175CC3/CC4:	0,10 m/s
175CC5:	0,15 m/s
175CC6:	0,23 m/s

Řezný výkon:

175SC2 3,8 mm:	40-45 listů (70g/m2)
175SC2 5,8 mm:	65-70 listů (70g/m2)

175CC3: 40-50 listù (70g/m²)

175CC4:	25-30 listů (70g/m2)
175CC5:	15-17 listů (70g/m2)

175CC6: 8-10 listů (70g/m²)

Napájecí napětí:	230V/50Hz
	240V/50Hz
	120V/60Hz
	100V/50/60Hz

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název

Plastový pytel, 600 x 500 x 1000 x 0,05 mm Lahvička s olejem, 110 ml (cross-cut)

230V/50Hz:	16 A (zpožděná)
240V/50Hz:	13 A (zpožděná)
120V/100V/50/60Hz:	20 A (zpožděná)
Pracovní šířka:	405 mm

Hladina hluku:

Výkon:	1,9 kW
Rozměry (ŠxHxV):	660x560x1050 mm
Hmotnost:	cca 90 kg

Upozornění: Při dodatečném objednání dílů zvláštního příslušenství a potřebě náhradních dílů se prosím obrat’te na Vašeho odborného prodejce.
